Снятие, дефектовка и установка распределительных валов Opel Astra H

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Распределительные валы в автомобилях Opel Astra заменяют в следующих случаях:

- упало давление в системе смазки двигателя. Причиной этой неисправности часто бывает повышенный износ шеек распределительных валов и постелей подшипников распределительных валов в головке блока цилиндров. При износе постелей и их крышек головку блока заменяют в сборе, так как постели выполнены непосредственно в ее корпусе;

- стук клапанов при нормальных зазорах в механизме привода клапанов. Вызывается повышенным износом кулачков распределительного вала из-за применения моторного масла низкого качества или в результате повреждения масляного фильтра.

Вам потребуются: торцовая головка TORX Е14, удлинитель, вороток, ключи «на 24» и TORX Т55.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

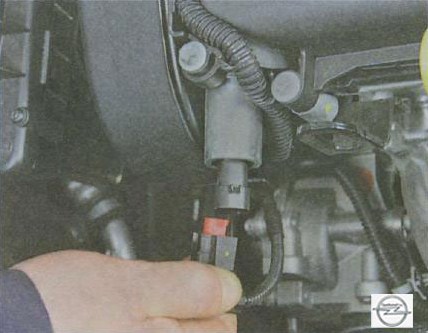

2. Нажмите на фиксатор...

3. ...и отсоедините колодку жгута проводов от гидравлического клапана с электрическим управлением распределительного вала выпускных клапанов.

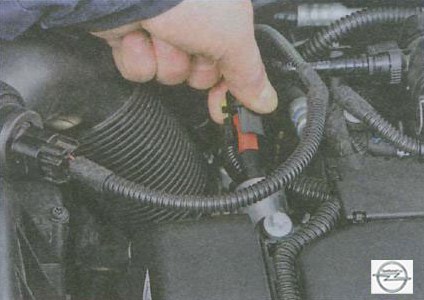

4. Аналогично отсоедините колодку жгута проводов от гидравлического клапана с электрическим управлением распределительного вала впускных клапанов.

5. Снимите со шкивов распределительных валов ремень привода газораспределительного механизма (см. Замена ремня привода газораспределительного механизма двигателей Z 16 ХЕР, Z 18 XER, Z 20 LER и Z 20 LEH).

6. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

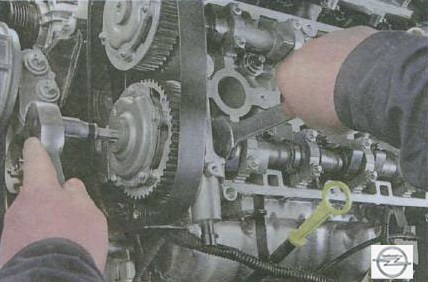

7. Удерживая ключом распределительный вал выпускных клапанов от проворачивания, выверните заглушку болта крепления зубчатого шкива...

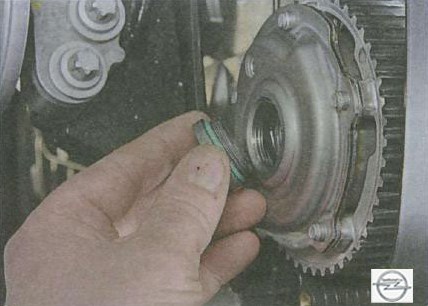

8. ...и снимите заглушку.

9. Аналогичным способом выверните и снимите заглушку распределительного вала впускных клапанов.

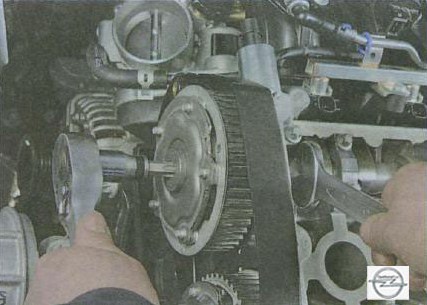

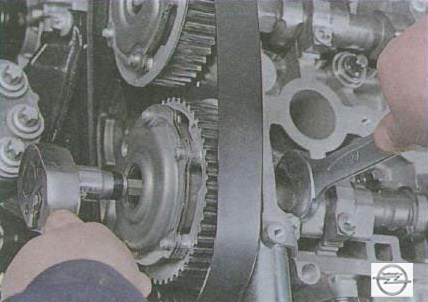

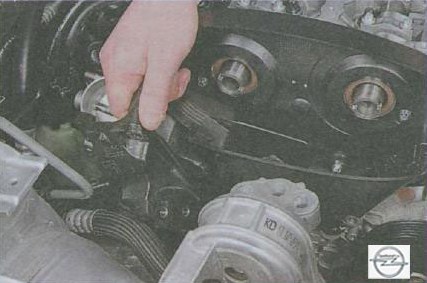

10. Удерживая распределительный вал выпускных клапанов от проворачивания, выверните болт крепления зубчатого шкива...

11. ...и снимите шкив.

12. Аналогично выверните болт и снимите зубчатый шкив распределительного вала впускных клапанов.

13. Замените уплотнительные прокладки заглушек болтов крепления зубчатых шкивов распределительных валов независимо от их состояния.

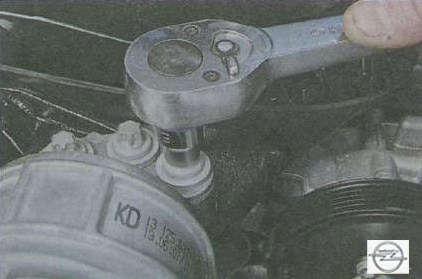

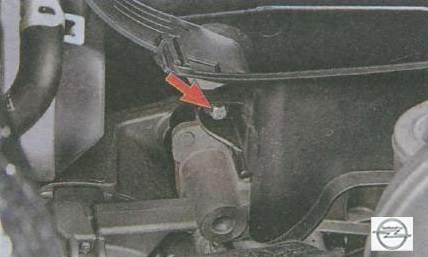

14. Выверните три болта крепления правой передней опоры подвески силового агрегата к кронштейну двигателя.

15. Выверните болты крепления кронштейна двигателя к блоку цилиндров и снимите кронштейн.

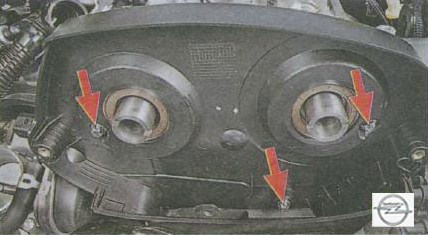

16. Выверните три верхних болта...

17. ...и один нижний болт крепления верхнего кожуха привода газораспределительного механизма.

18. Преодолевая сопротивление фиксаторов, отсоедините от верхнего кожуха держатель жгута проводов.

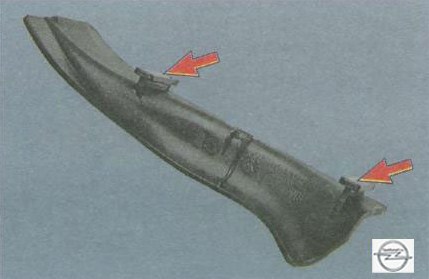

Примечание

Так расположены фиксаторы крепления держателя жгута проводов в Опеле Астра.

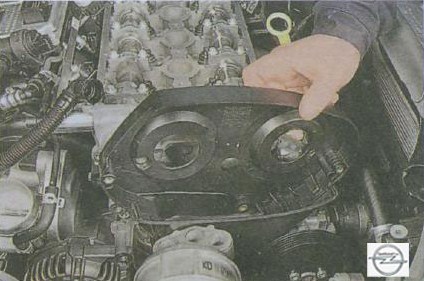

19. Снимите верхний кожух ремня привода.

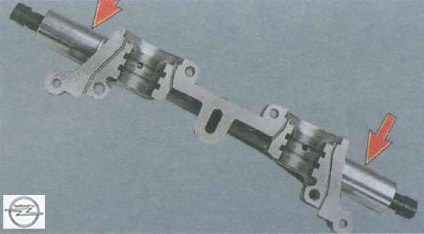

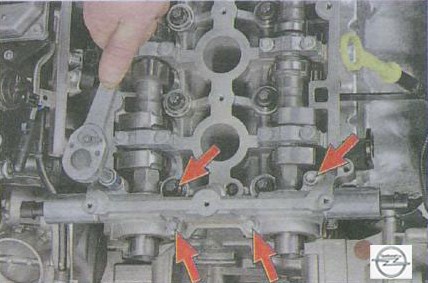

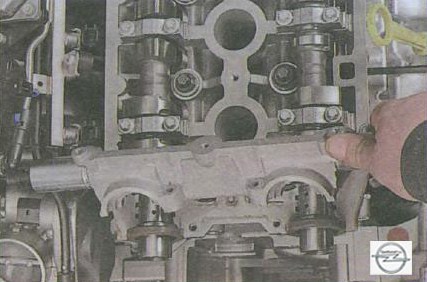

20. Выверните болты крепления передней крышки подшипников распределительных валов к головке блока цилиндров...

21. ...и снимите крышку.

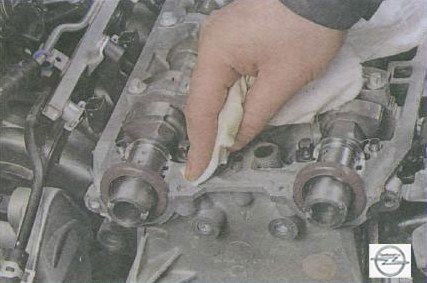

22. Очистите привалочные поверхности головки блока цилиндров...

23. ...и передней крышки подшипников распределительных валов.

24. Извлеките сальники распределительных валов впускных и выпускных клапанов из гнезд в головке блока цилиндров.

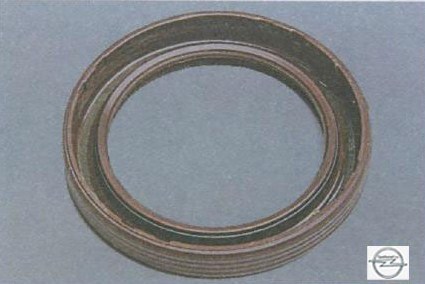

25. Замените сальники распределительных валов независимо от их состояния.

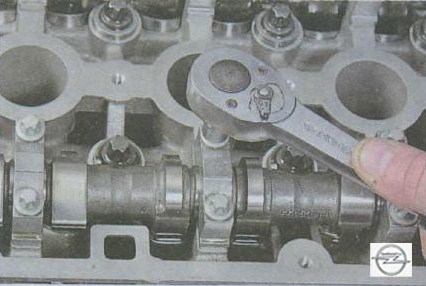

26. Ослабьте болты крепления крышек распределительного вала выпускных клапанов в последовательности, указанной на рис. 1.

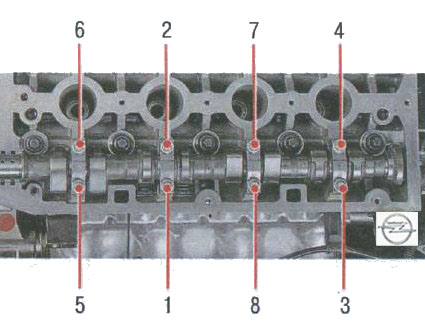

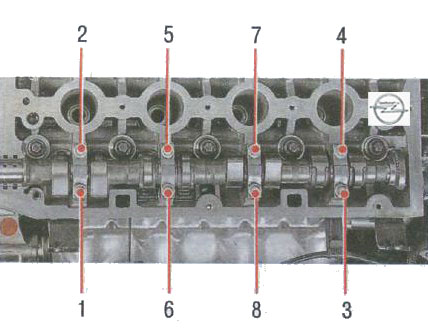

Рис. 1. Последовательность выворачивания болтов крепления крышек подшипников распределительного вала.

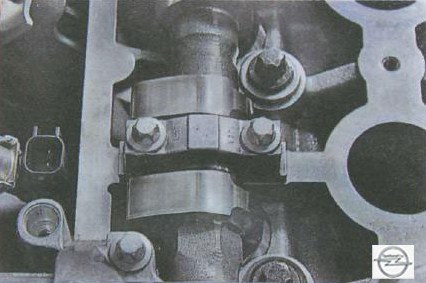

27. Окончательно выверните болты, снимите крышки подшипников распределительного вала...

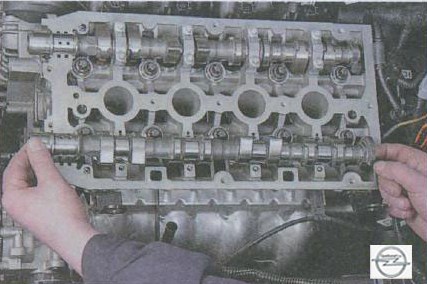

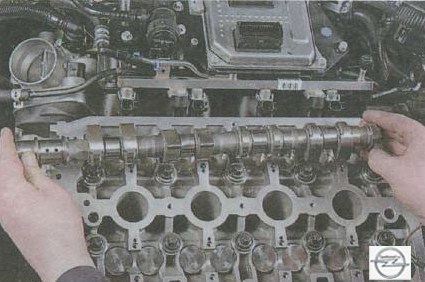

28. ...и снимите распределительный вал выпускных клапанов.

29. Аналогично, в последовательности, указанной на рис. 1, выверните болты крепления крышек распределительного вала впускных клапанов, снимите крышки...

30. ...а затем и распределительный вал впускных клапанов.

Предупреждение

Крышки подшипников распределительных валов обрабатывают совместно с постелями в головке блока цилиндров, поэтому их нельзя обезличивать. На крышки нанесены клеймением порядковые номера подшипников. Номера, выполненные в литье, технологические для процесса отливки крышек и не служат ориентиром для установки крышек. Устанавливайте крышки подшипников распределительных валов в строгом соответствии с нанесенной на них маркировкой.

31. Осмотрите распределительные валы. Поверхности опорных шеек...

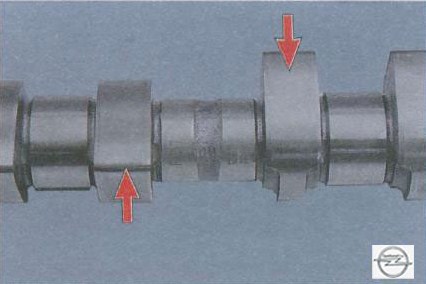

32. ...и кулачков должны быть хорошо отполированы и без повреждений. На рабочих поверхностях шеек не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипников в головке блока. Если на рабочих поверхностях кулачков обнаружены следы заедания, перегрева, глубокие риски или износ в виде огранки, замените валы.

Предупреждение

Шлифовка кулачков распределительных валов для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.

33. В мастерских, оборудованных специальным инструментом и приспособлениями, можно проверить радиальное биение шеек распределительного вала. При значении биения более 0,02 мм или при несоосности шеек замените вал, так как его правка не допускается.

34. Смажьте постели распределительных валов чистым моторным маслом и уложите в них распределительные валы.

35. Установите крышки подшипников распределительных валов и равномерно затяните болты их крепления, переходя от болта к болту через оборот, в последовательности, указанной на рис. 2.

Рис. 2. Последовательность вворачивания болтов крепления крышек подшипников распределительного вала.

36. Запрессуйте в гнездо головки блока цилиндров сальники выпускного и впускного распределительного валов (см. Замена сальников распределительных валов).

37. Отрегулируйте зазор в приводе клапанов (см. Регулировка зазоров в приводе клапанов).

38. Установите остальные снятые детали в порядке, обратном снятию.
