Снятие дроссельного узла в автомобиле Ford Focus 2

Инструменты:

• Гаечный ключ рожковый
• Головка для торцевого ключа на 7
• Торцевой ключ

Детали и расходники:

• Уплотнительное резиновое кольцо
• Дроссельный узел

Примечания:

Дроссельный узел снимаем для замены вышедшего из строя его уплотнительного кольца, для промывки дроссельной заслонки и ее оси, для замены самого дроссельного узла, а также при демонтаже впускного трубопровода.

Снятие дроссельного узла Форд Фокус 2

1. Головкой «на 7» ослабляем хомут крепления трубы подвода воздуха. Снимаем трубу с патрубка дроссельного узла и отводим трубу в сторону.

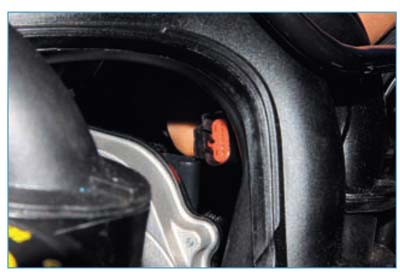

2. Просунув руку под впускным трубопроводом с левой стороны (по ходу движения автомобиля), поднимаем фиксатор (красного цвета) колодки жгута проводов.

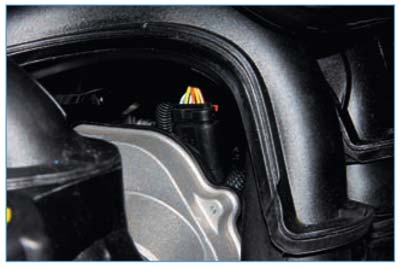

3. Нажимаем на фиксатор и отсоединяем колодку проводов от разъема блока управления дроссельной заслонкой Форд Фокус 2.

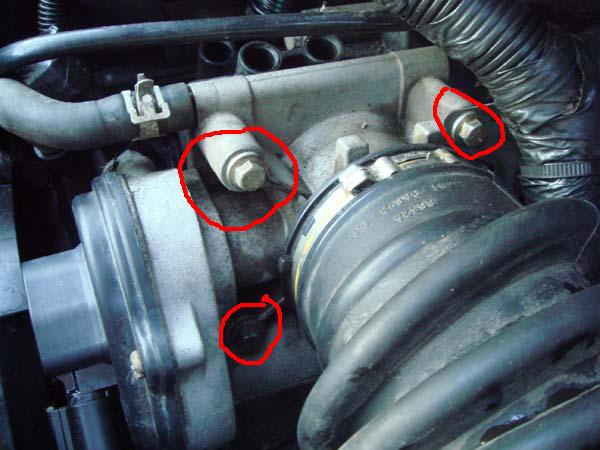

4. Гаечным ключом отворачиваем четыре болта крепления дроссельного узла к впускному трубопроводу.

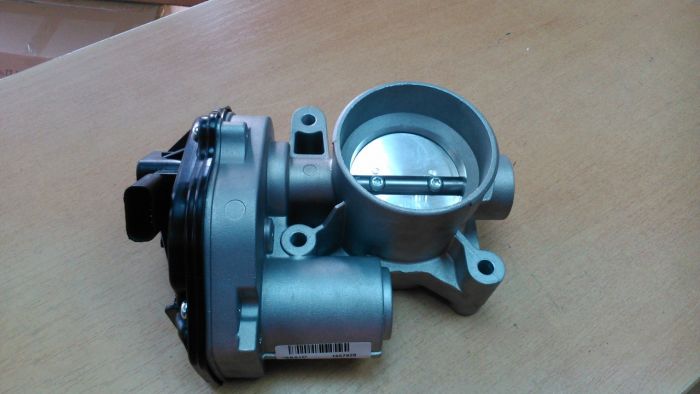

5. Снимаем дроссельный узел Форд Фокус 2 с фланца впускного трубопровода.

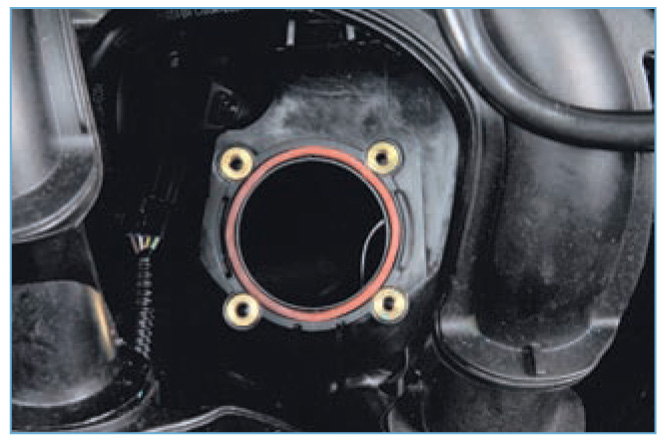

6. Соединение фланцев впускного трубопровода и дроссельного узла уплотняется резиновым кольцом. Если на кольце имеются повреждения в виде порезов, разрывов, замятий или кольцо потеряло эластичность — снимаем его и заменяем новым.

7. Устанавливаем дроссельный узел в обратной последовательности.
