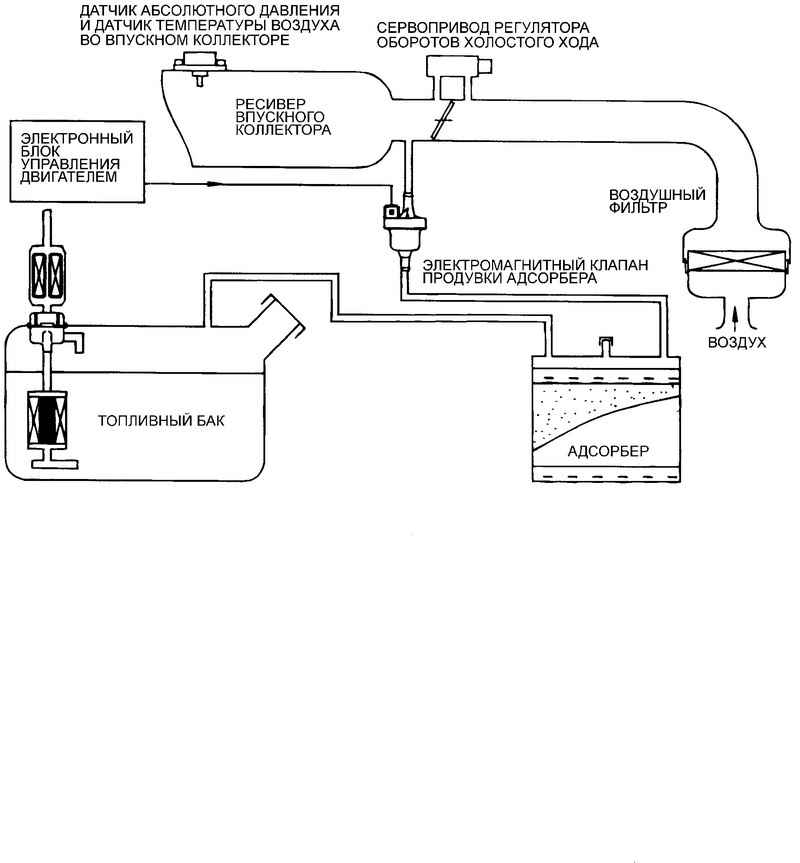

Рис. 2.222. Схема системы улавливания паров топлива
Проверка системы улавливания паров топлива
Рис. 2.223. Схема проверки системы улавливания паров топлива
Отсоедините вакуумный шланг от корпуса дроссельной заслонки и подсоедините к вакуумному шлангу ручной вакуумный насос.
Проверьте разрежение на указанных режимах работы двигателя, когда двигатель холодный (температура охлаждающей жидкости 60 °С или ниже) и когда двигатель прогрет (температура охлаждающей жидкости 80 °С или выше).
Проверка адсорбера
Проверьте трубопроводы системы улавливания паров топлива на отсутствие ослабления соединений, резких перегибов или повреждения.
Проверьте отсутствие деформации, трещин и утечек топлива.

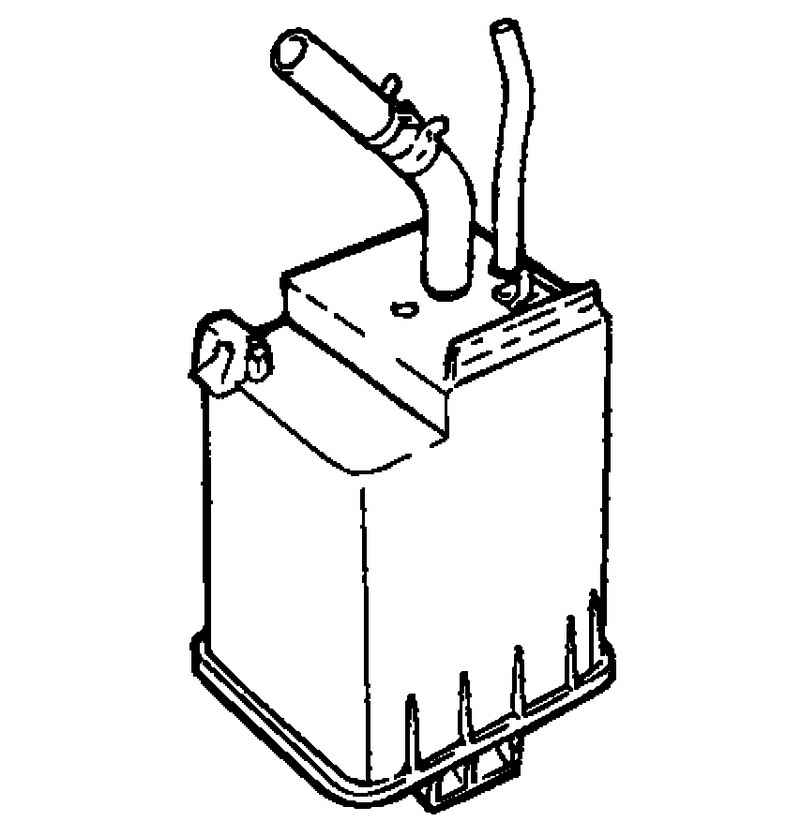

Рис. 2.224. Адсорбер
После снятия адсорбера проверьте его на отсутствие трещин и деформации (рис. 2.224).
