Снятие и установка адсорбера системы улавливания паров топлива Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Гаечный ключ торцевой Г-образный 14 мм
• Опорные стойки
• Плоскогубцы

Детали и расходники:

• Адсорбер системы управления паров топлива (при необходимости)

Примечание:

Адсорбер снимаем для замены при нарушении герметичности его корпуса (определяем по стойкому запаху бензина и визуально), а также при замене топливного бака. Работу выполняем на смотровой канаве или эстакаде.

1. Отсоединяем от разъема крышки топливного модуля колодку жгута проводов, а от штуцера крышки – наконечник трубки подачи топлива к рампе, как описано здесь.

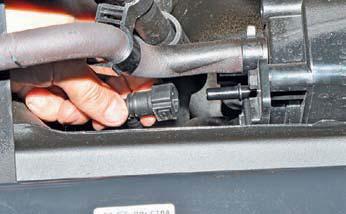

2. Нажав на фиксаторы, наконечника трубки подвода паров топлива к клапану продувки адсорбера, отсоединяем наконечник от трубки, соединяющейся со штуцером адсорбера.

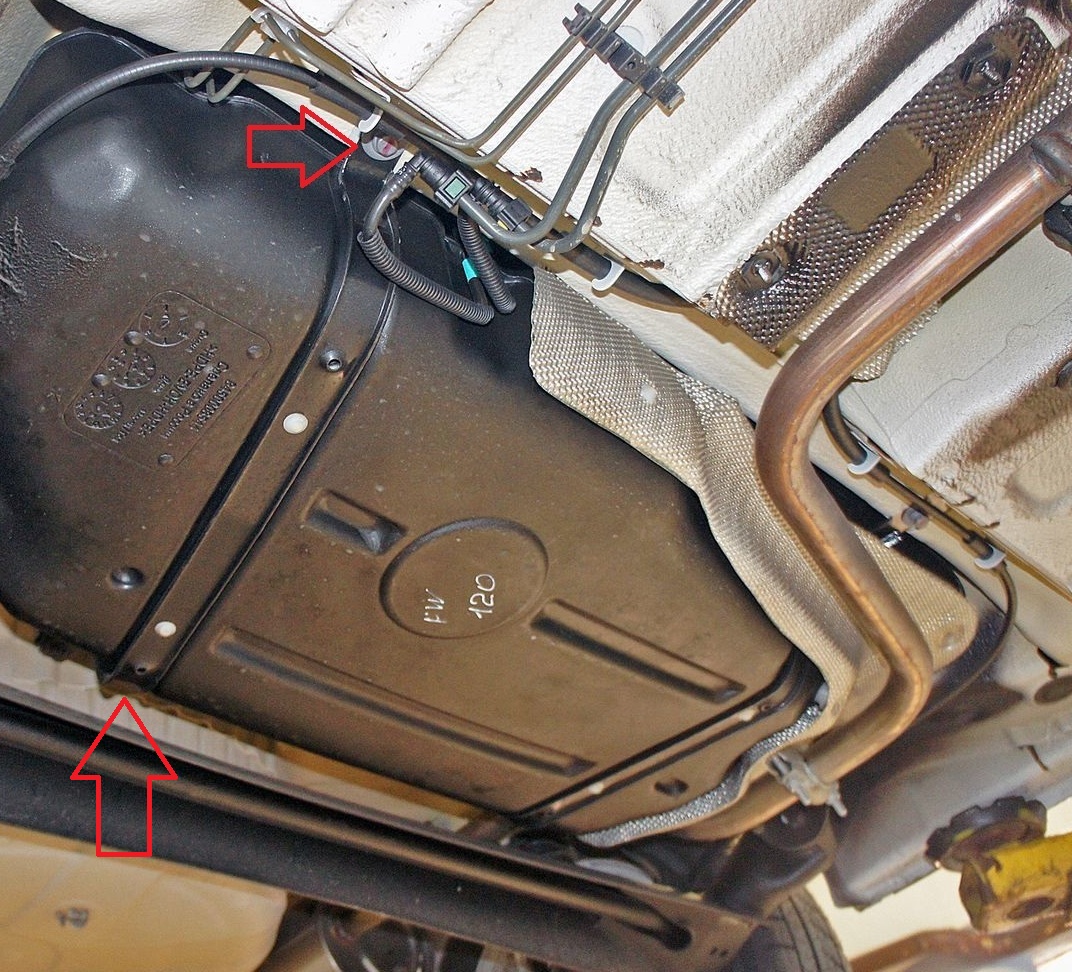

3. Подставляем под топливный бак регулируемый упор, отворачиваем гайки заднего и ослабляем затяжку болтов переднего креплений бака, как описано здесь.

Примечание:

Приспускаем бак на упоре так, чтобы были доступны болты крепления адсорбера.

4. Нажав на фиксаторы, наконечника трубки отвода паров топлива из адсорбера, отсоединяем наконечник от штуцера адсорбера.

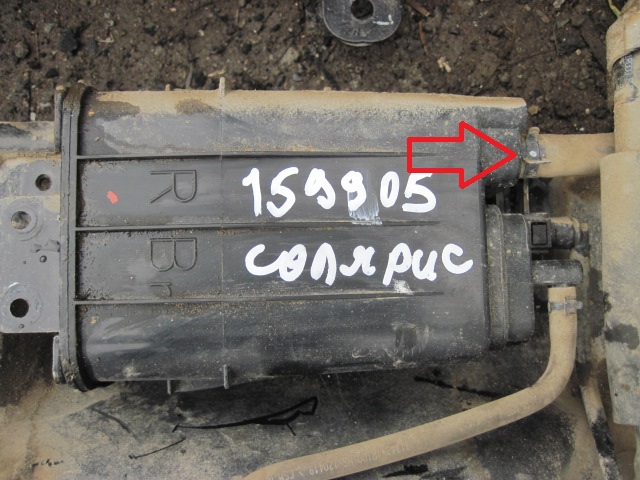

5. Сжав концы хомута, крепления шланга подвода воздуха к адсорберу, сдвигаем хомут по шлангу, и снимаем шланг со штуцера адсорбера (для наглядности показано на демонтированном баке).

6. Сжав концы хомута, крепления шланга подвода паров топлива к адсорберу, сдвигаем хомут по шлангу и снимаем шланг со штуцера адсорбера (для наглядности показано на демонтированном баке).

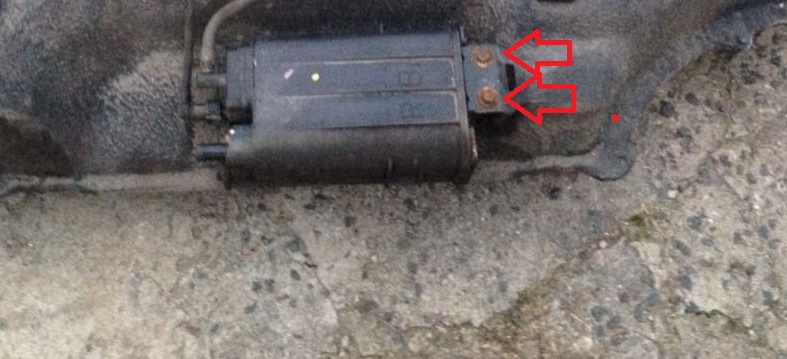

7. Ключом «на 10» отворачиваем два болта крепления правого кронштейна адсорбера к кронштейну топливного бака, и снимаем адсорбер.

Примечание:

Снятый адсорбер.

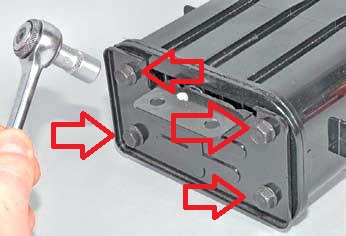

8. При необходимости ключом «на 10» отворачиваем четыре болта крепления правого кронштейна к адсорберу.

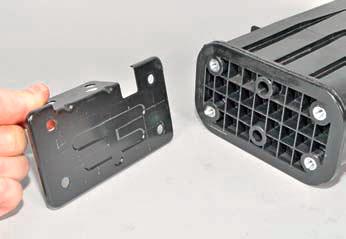

9. Снимите кронштейн с адсорбера.

10. Аналогично демонтируем левый кронштейн, отвернув два болта его крепления к адсорберу.

11. Сборку и установку адсорбера проводим в обратной последовательности.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
