Снятие и установка панели приборов (торпеды) Hyundai Solaris

Инструменты:

• Ключ трещоточный
• Головка 10 мм
• Головка 12 мм
• Головка 21 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Отвертка плоская малая
• Набор пластиковых монтажных лопаток

Детали и расходники:

• Маркер
• Панель приборов (при необходимости) (847104L0009Y)

​Примечание:

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления, вентиляции и кондиционирования воздуха.

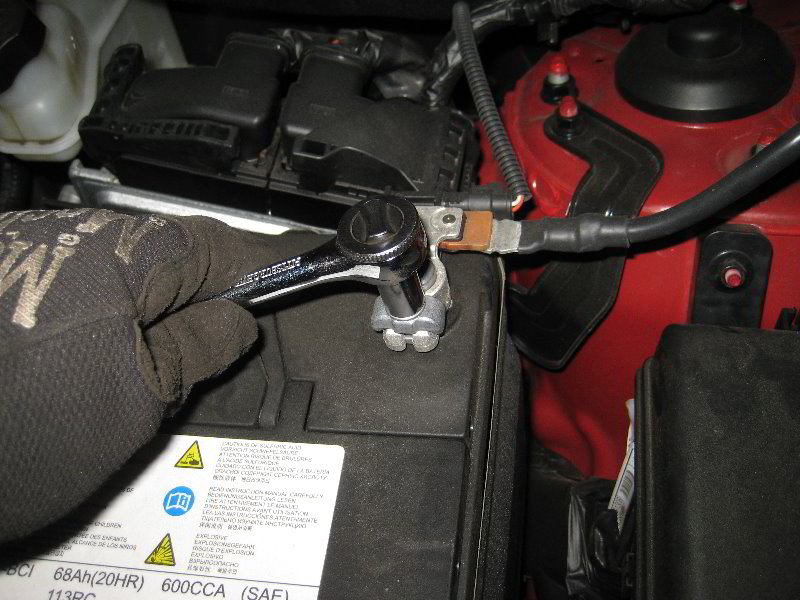

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

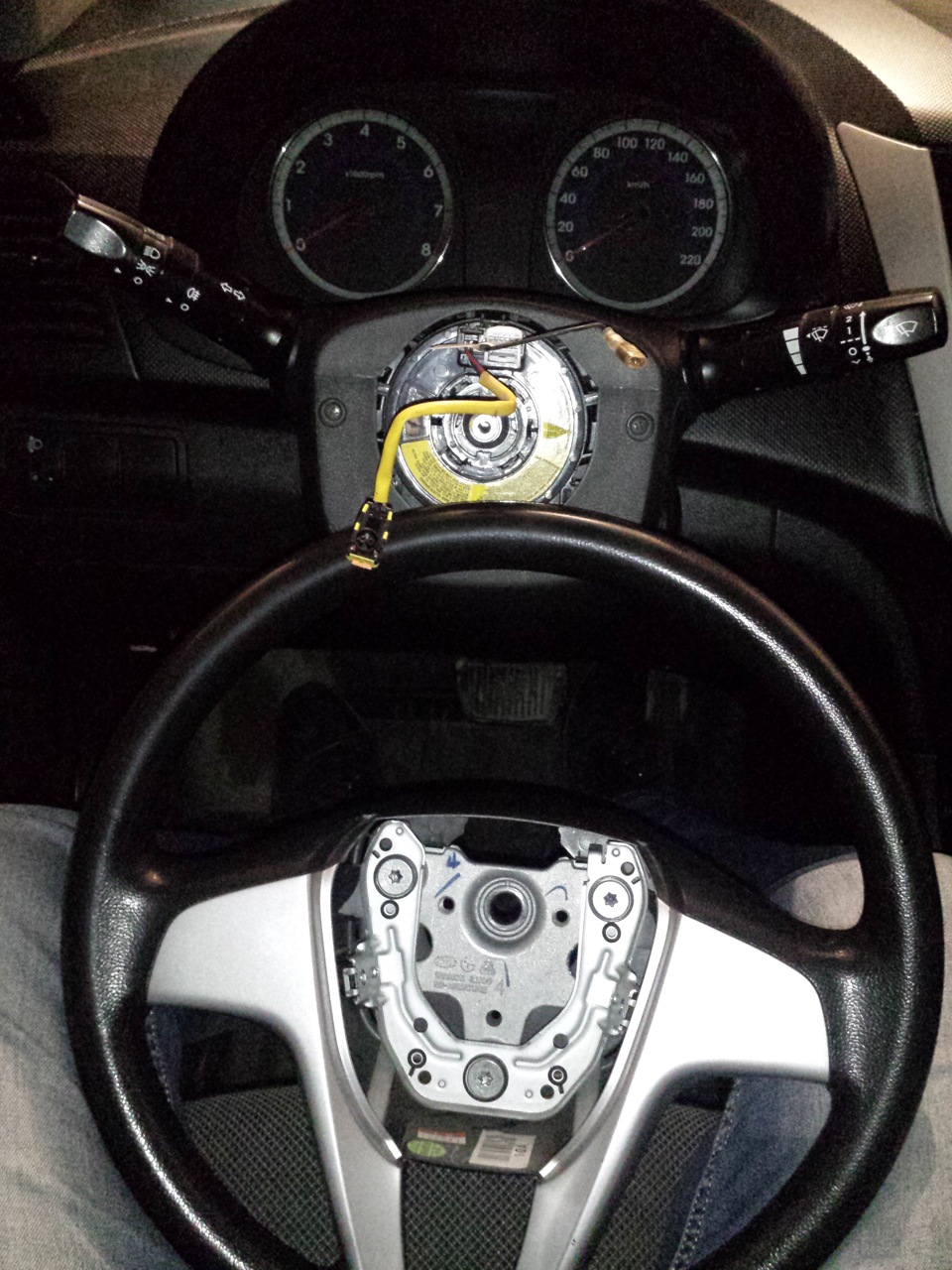

2. Снимите рулевое колесо. Как снять руль Солярис описано здесь.

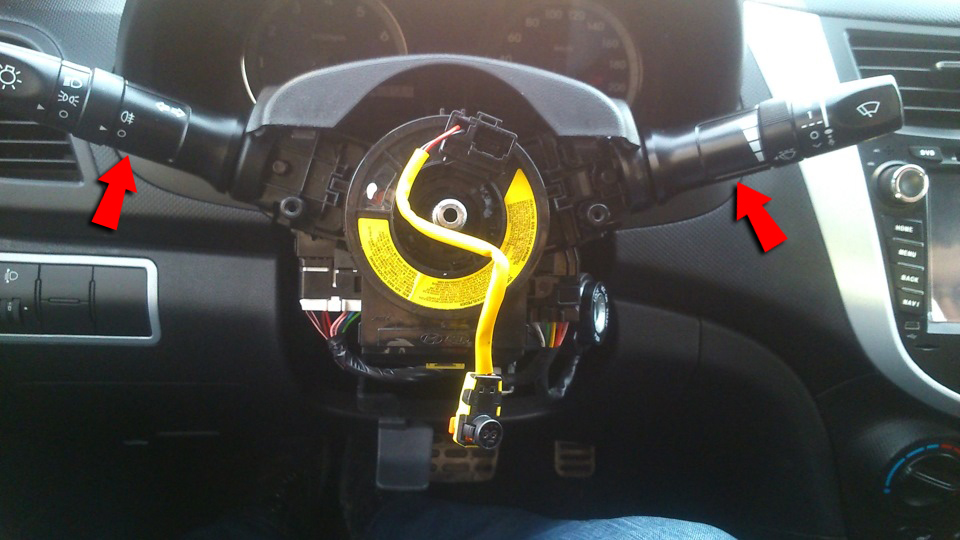

3. Снимите подрулевые переключатели Солярис, как описано в этой статье.

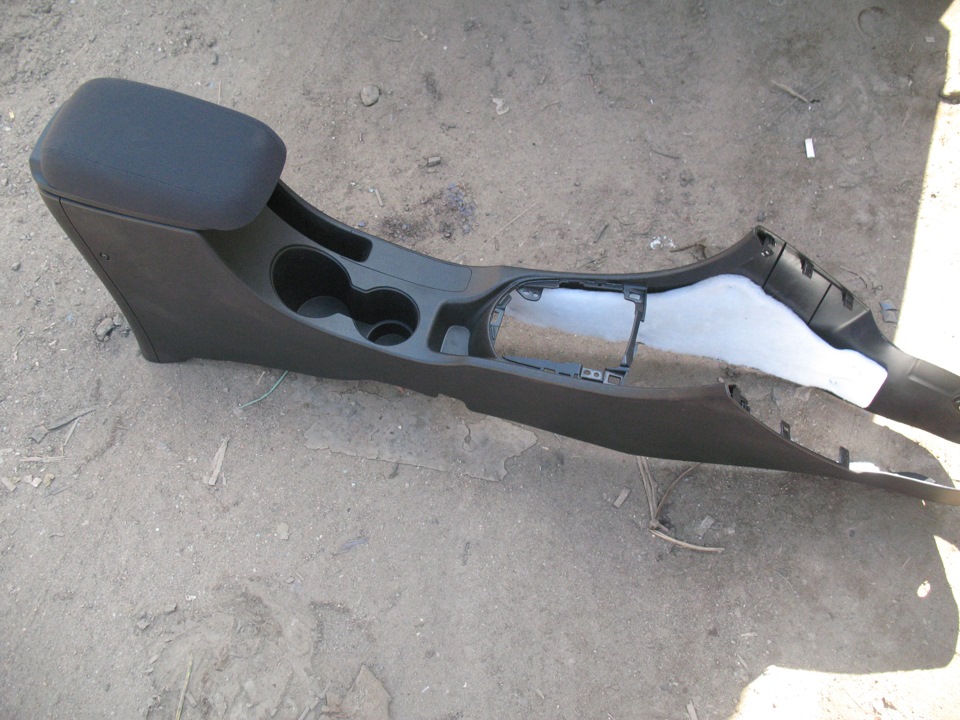

4. Снимите облицовку тоннеля пола, как описано в этой статье.

5. Снимите бардачок (вещевой ящик), как описано в этой статье.

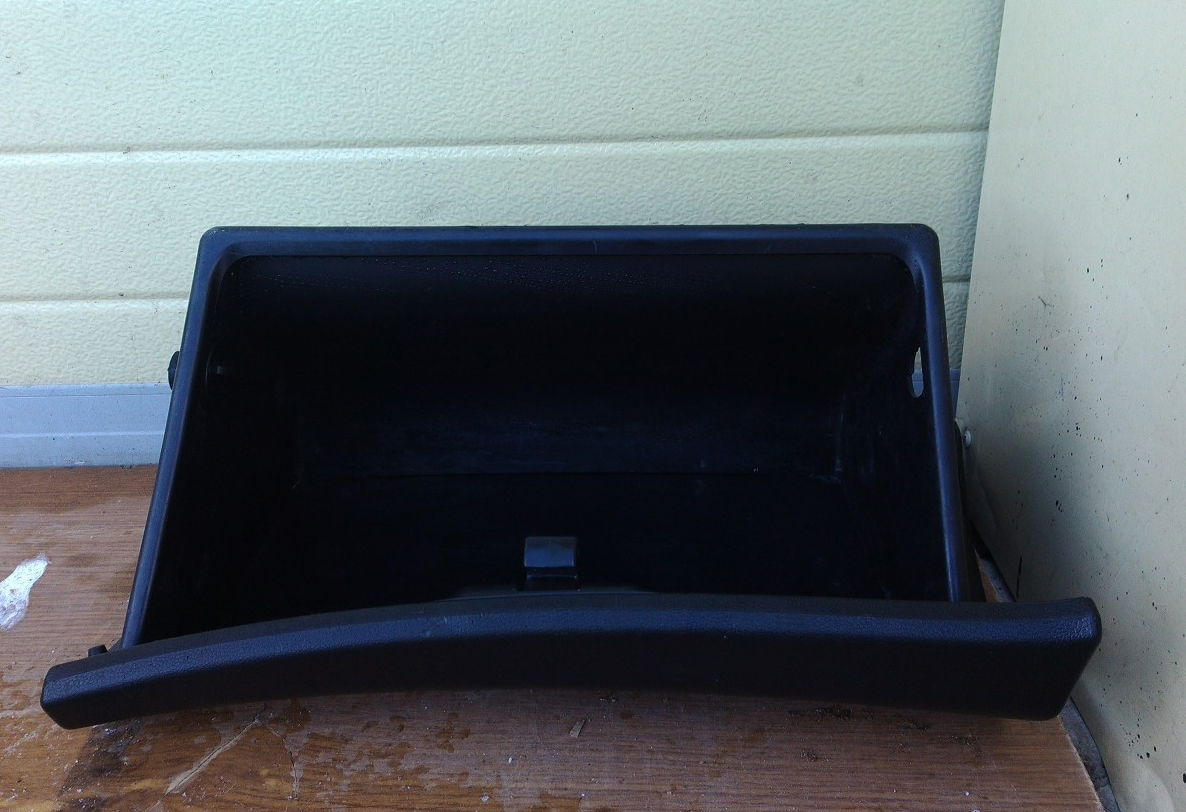

Бардачок Хендай Солярис.

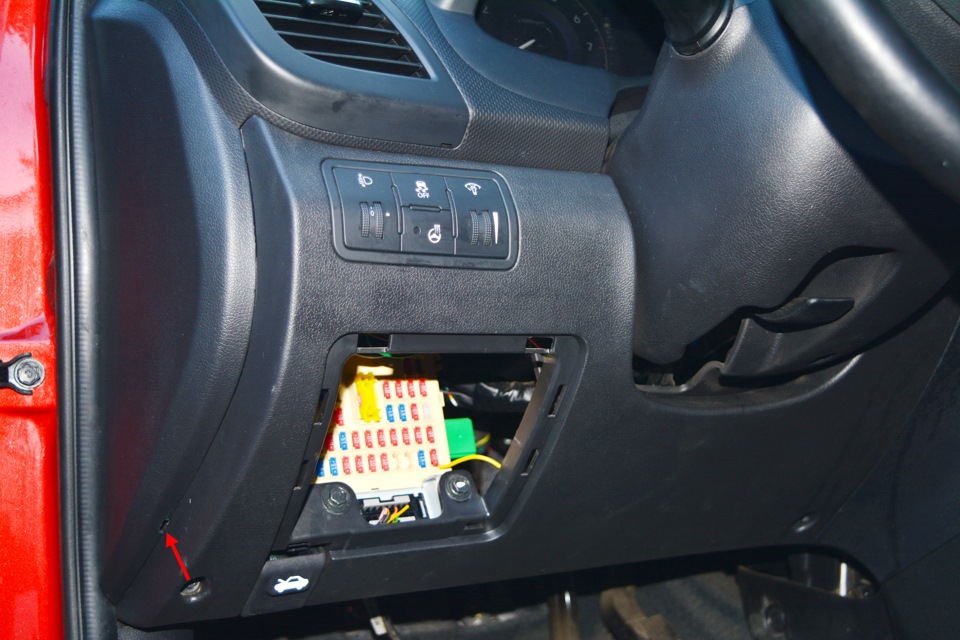

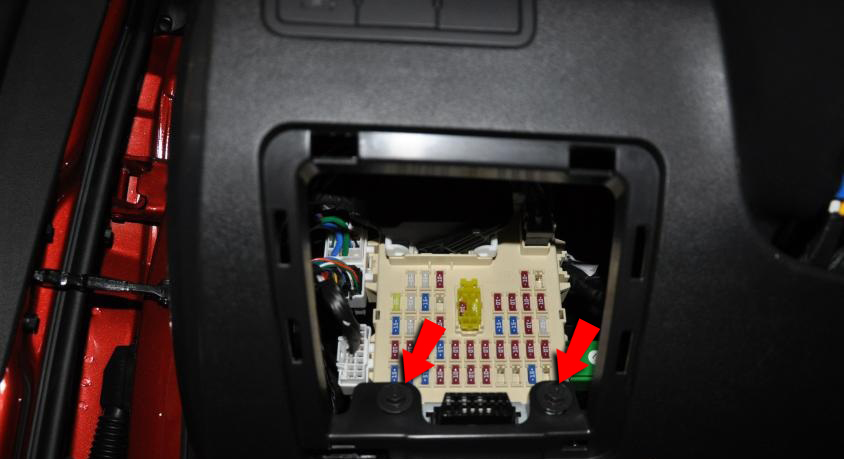

6. Снимите декоративную крышку монтажного блока в салоне автомобиля.

7. Подденьте боковую крышку панели приборов со стороны водителя и преодолевая сопротивление фиксаторов, снимите крышку. Аналогично снимите крышку со стороны пассажира.

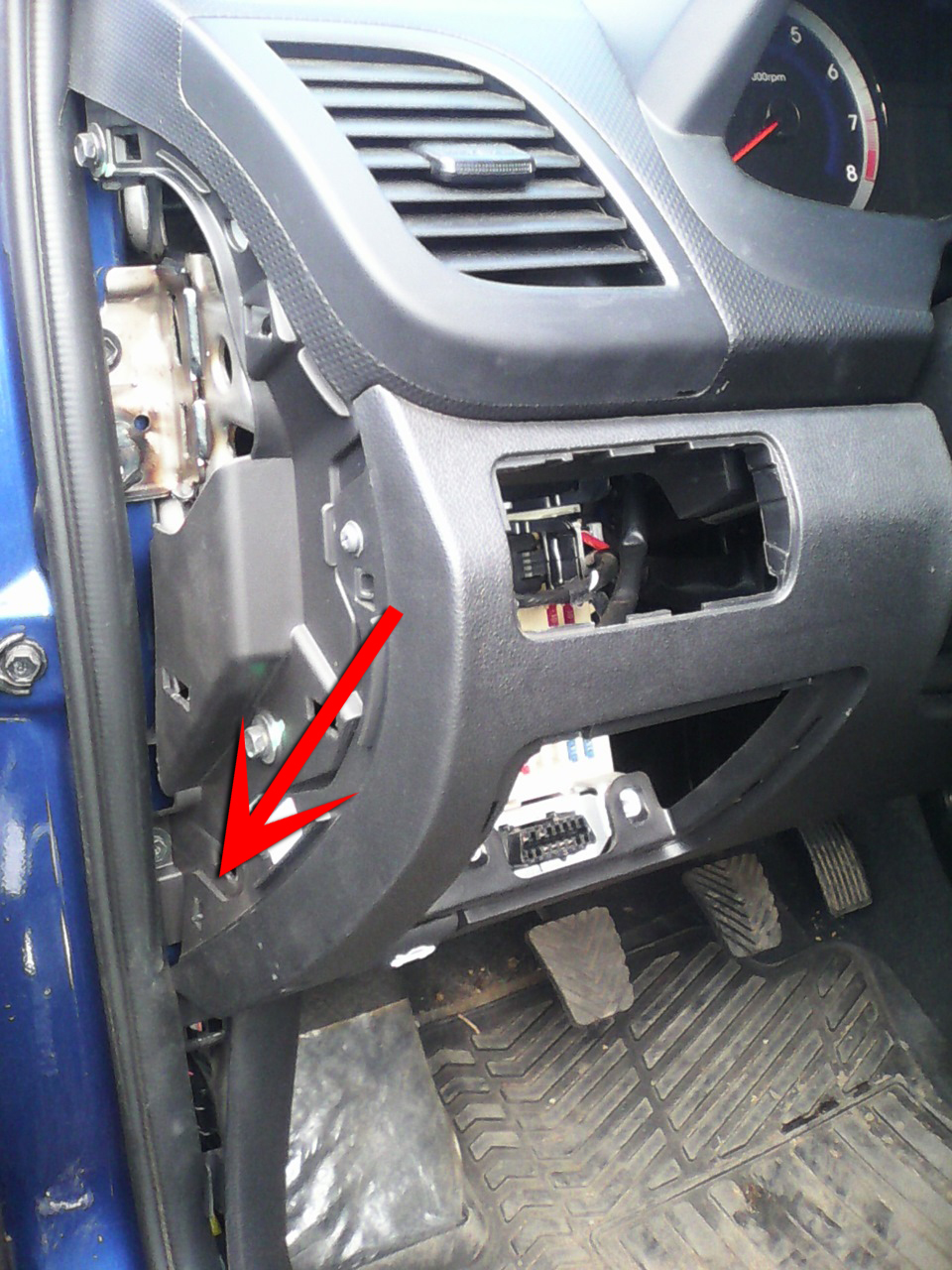

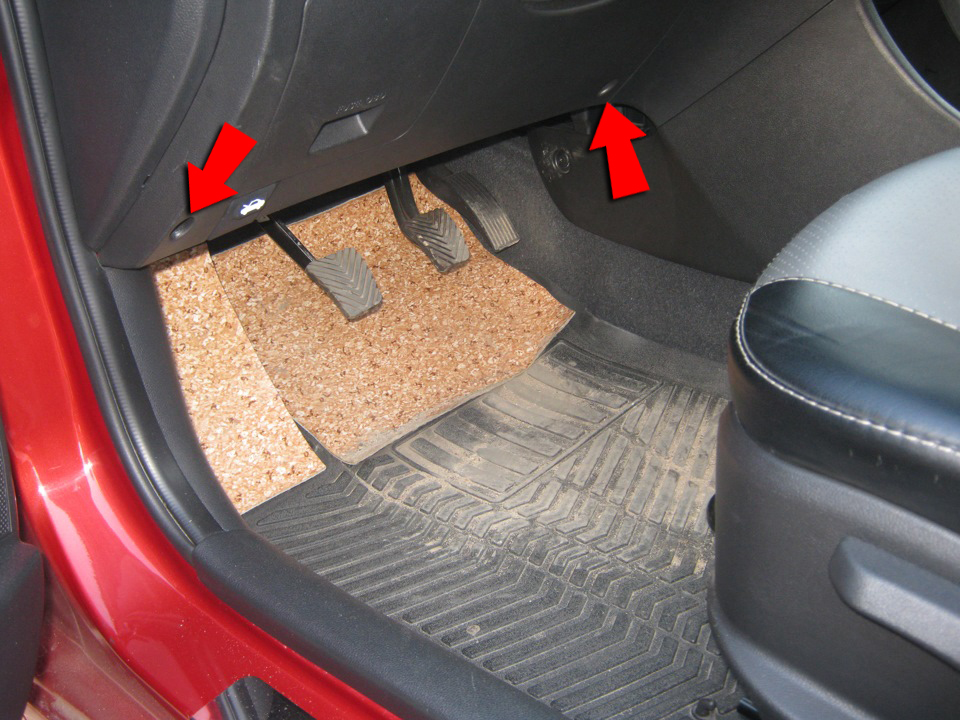

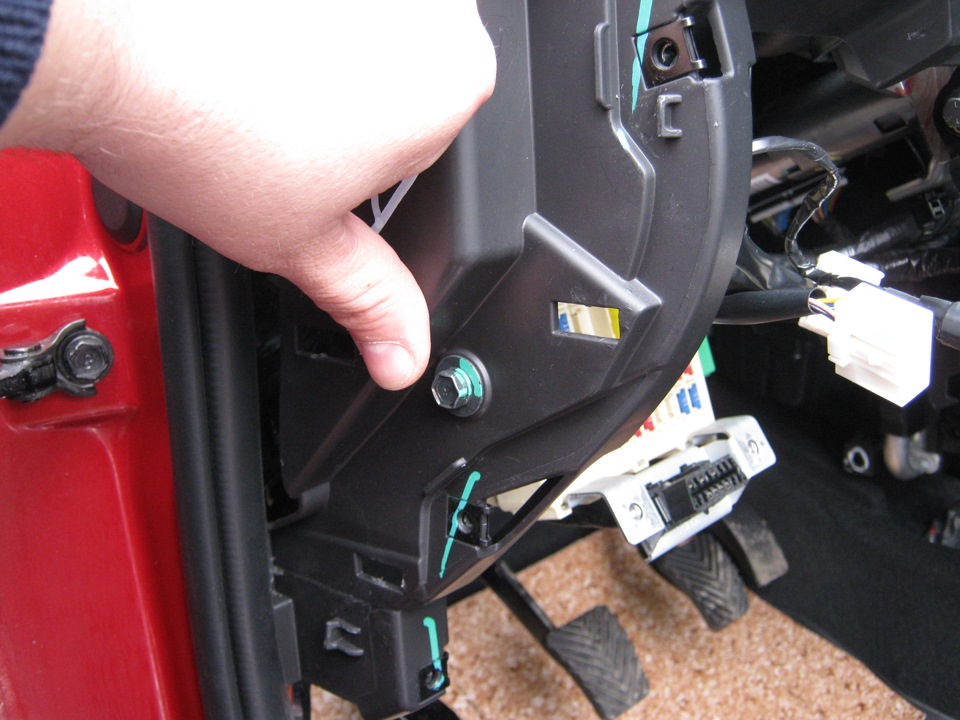

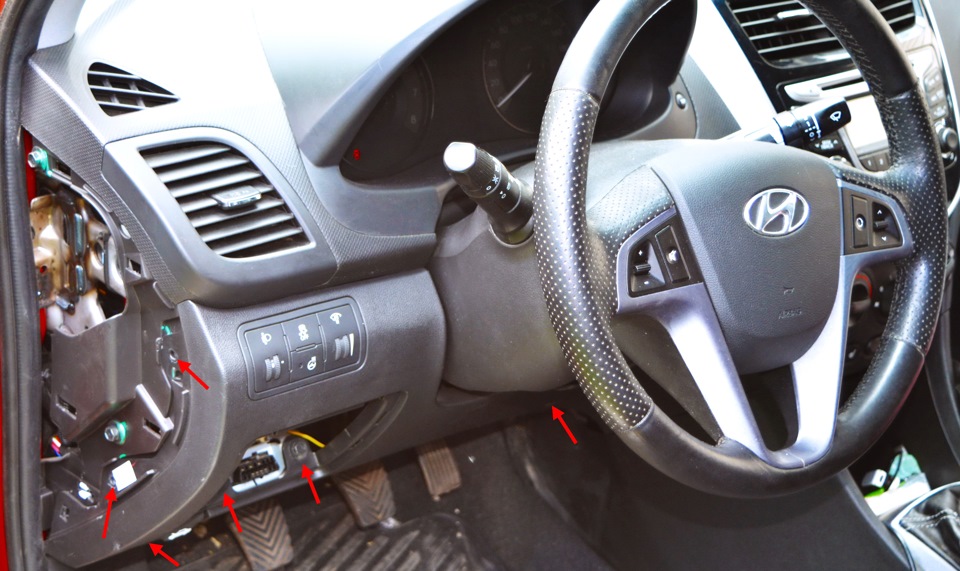

8. Открутите четыре винта и два болта крепления нижней накладки панели приборов.

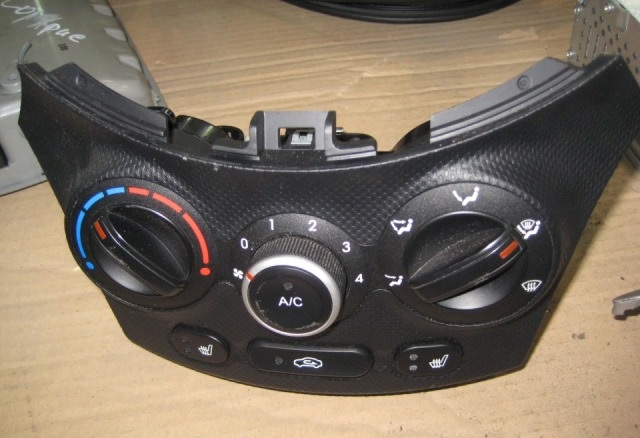

9. Снимите блок регуляторов, как описано в этой статье.

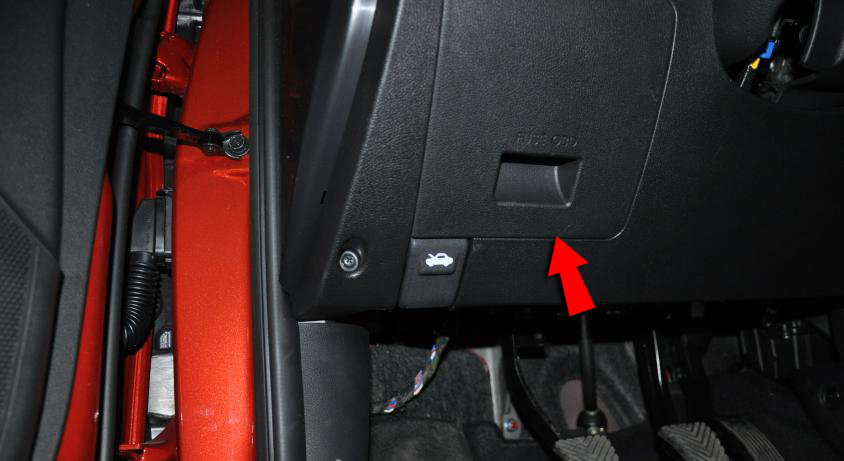

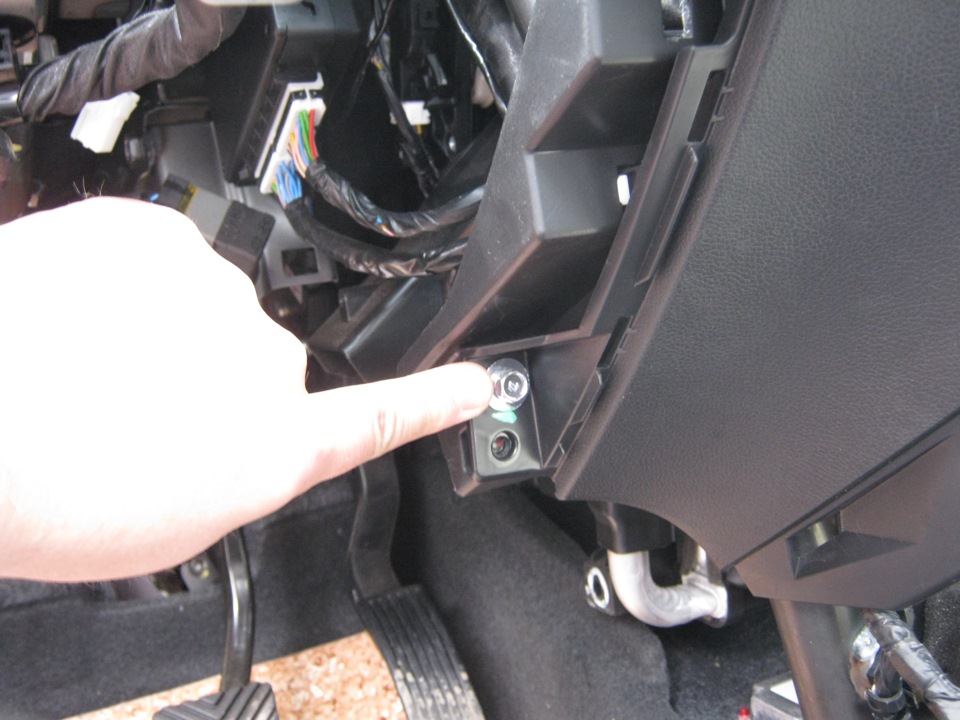

10. Отожмите немного ручку капота и открутите два винта крепления ручки открывания замка капота. Отведите ручку капота в сторону, не отсоединяя от нее трос замка капота.

11. Отожмите фиксатор крепления нижней облицовки панели приборов.

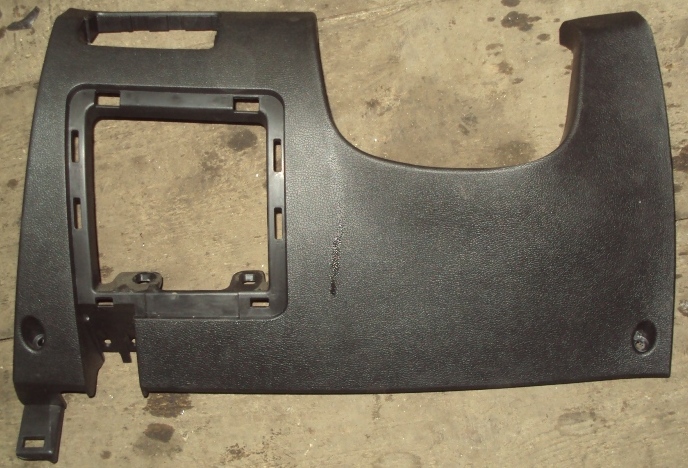

12. Потяните накладку на себя и снимите нижнюю накладку панели приборов.

Примечание:

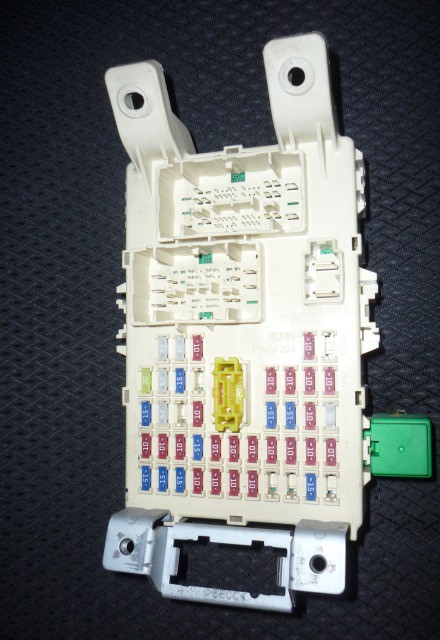

Для удобства можете снять монтажный блок, как описано в этой статье.

Монтажный блок салона.

13. Снимите комбинацию приборов, как описано в этой статье.

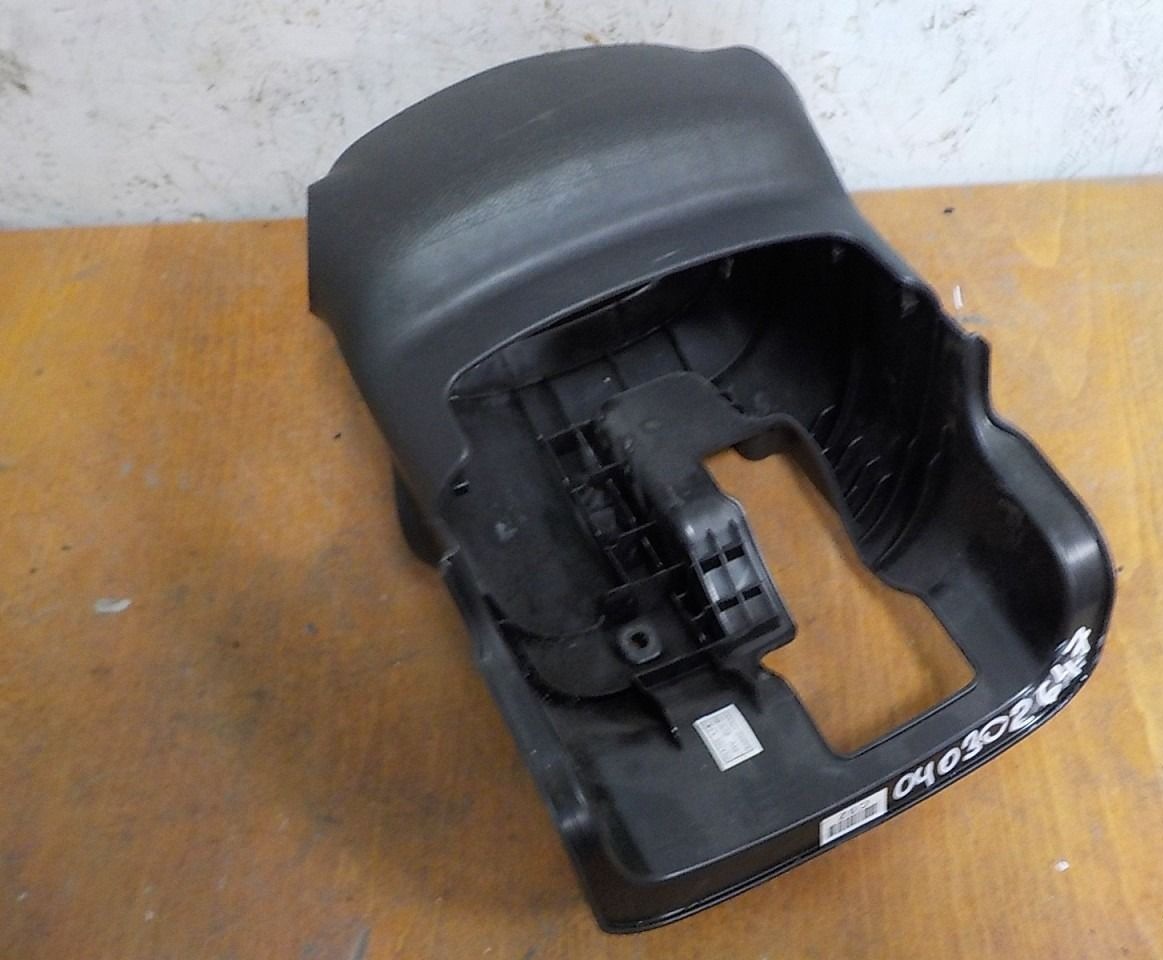

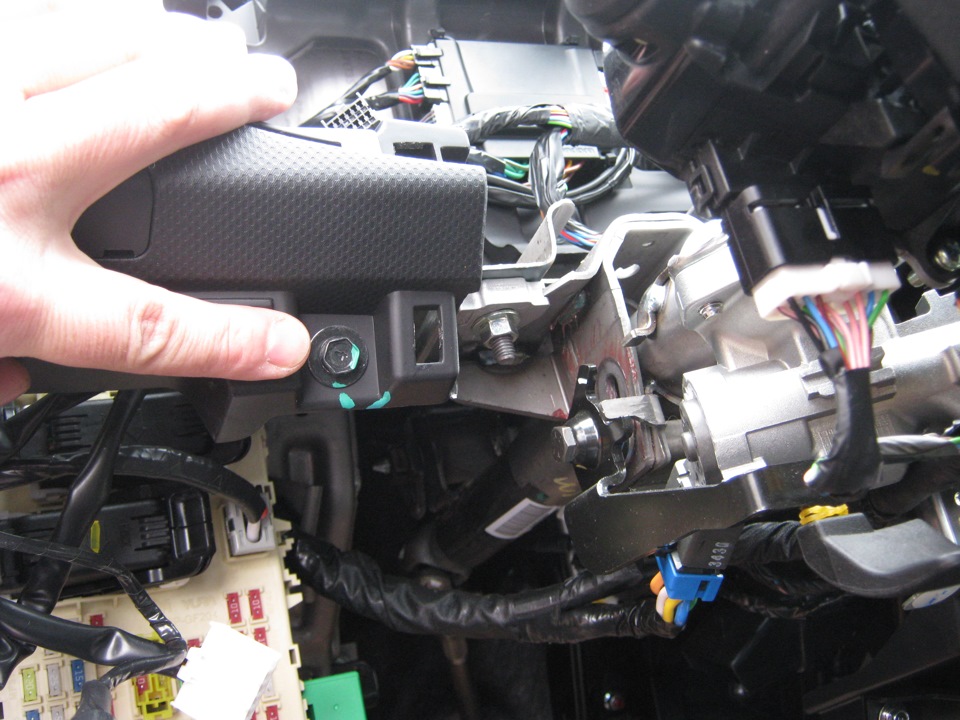

14. Снимите облицовки рулевой колонки, как описано в этой статье.

15. Подденьте и снимите облицовки передних стоек, как описано в этой статье.

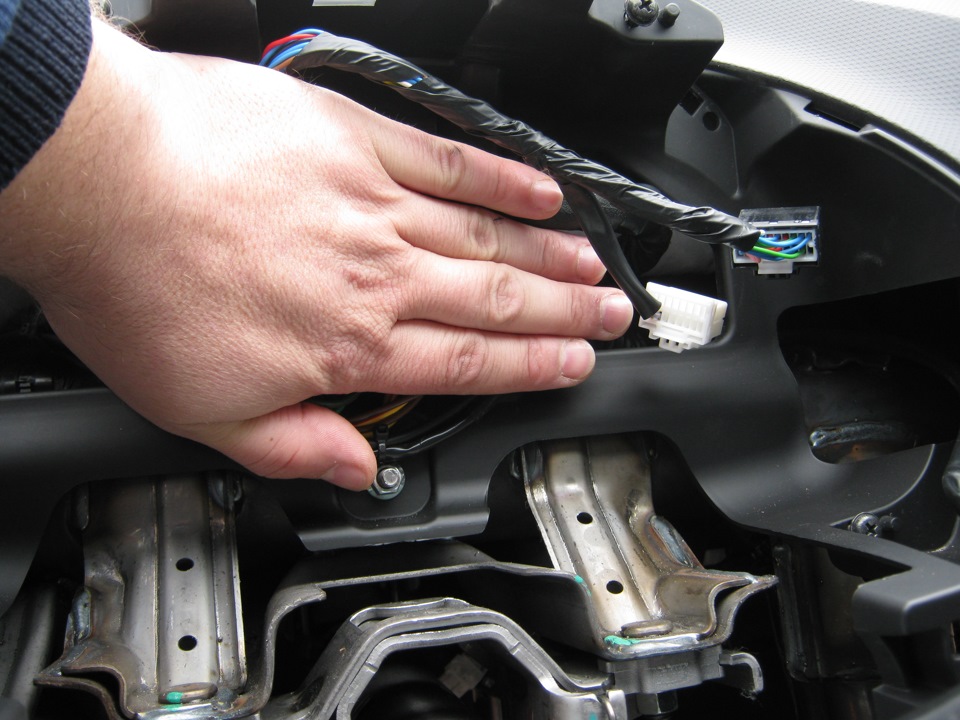

16. Открутите три гайки крепления панели, находящиеся в полости комбинации приборов.

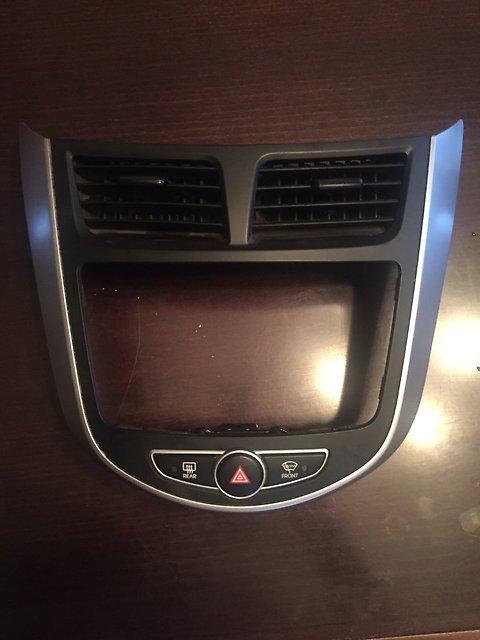

17. Снимите рамку магнитолы, как описано в этой статье.

18. Снимите магнитолу, как описано в этой статье.

19. Снимите блок управления системой отопления, кондиционирования и вентиляции салона, как описано в этой статье.

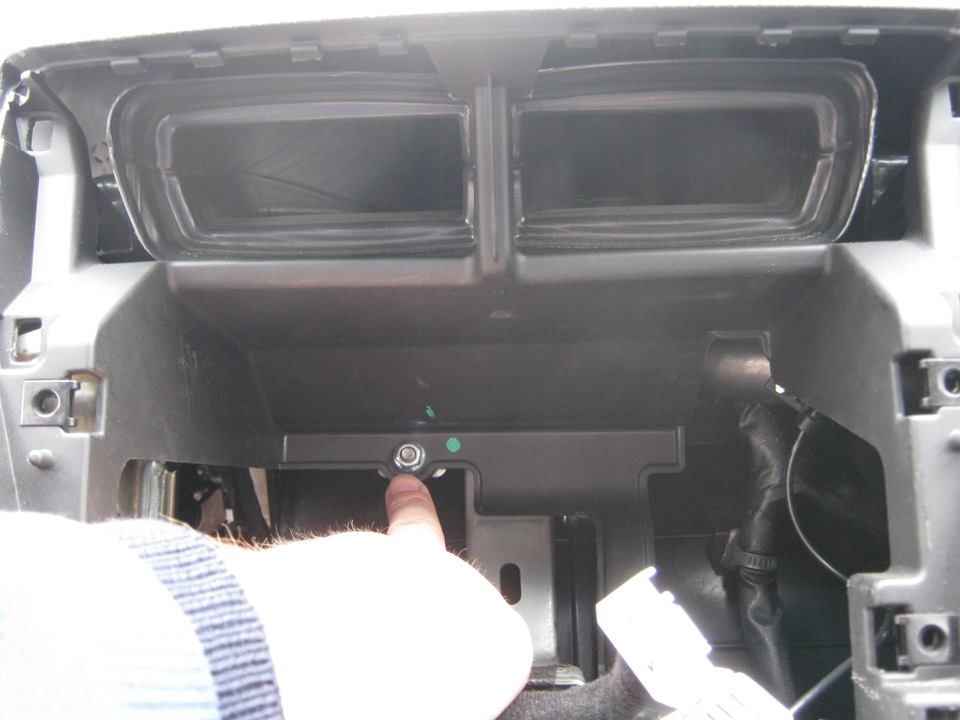

20.Отверните гайку крепления панели приборов к кронштейну усилителя панели приборов, находящуюся в полости магнитолы.

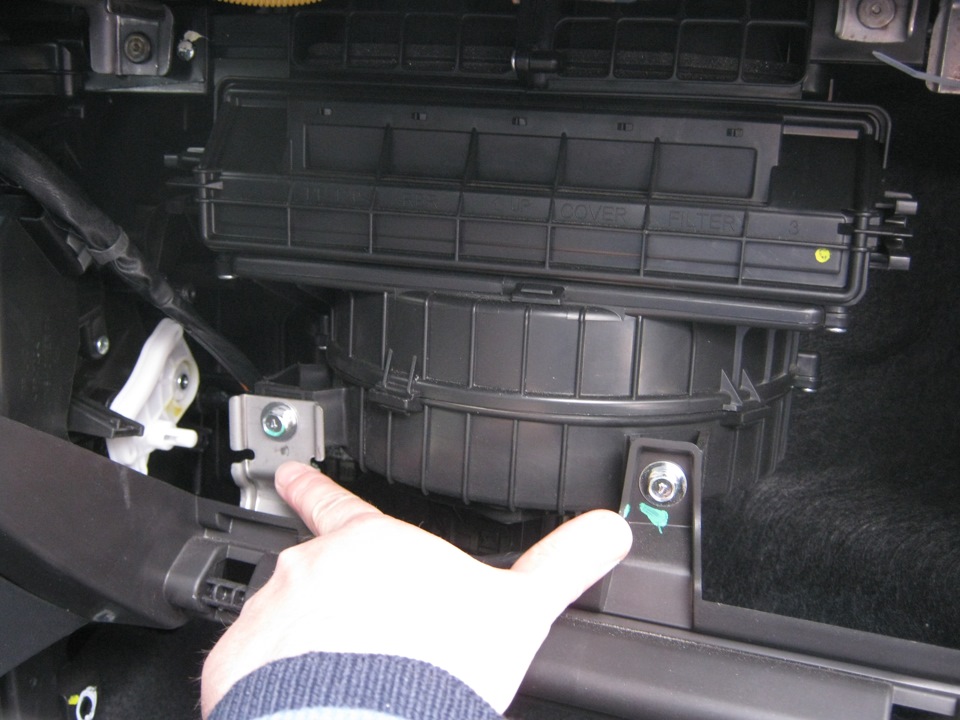

21. Отверните два болта крепления панели приборов на корпусе вентилятора, находящиеся в полости вещевого ящика.

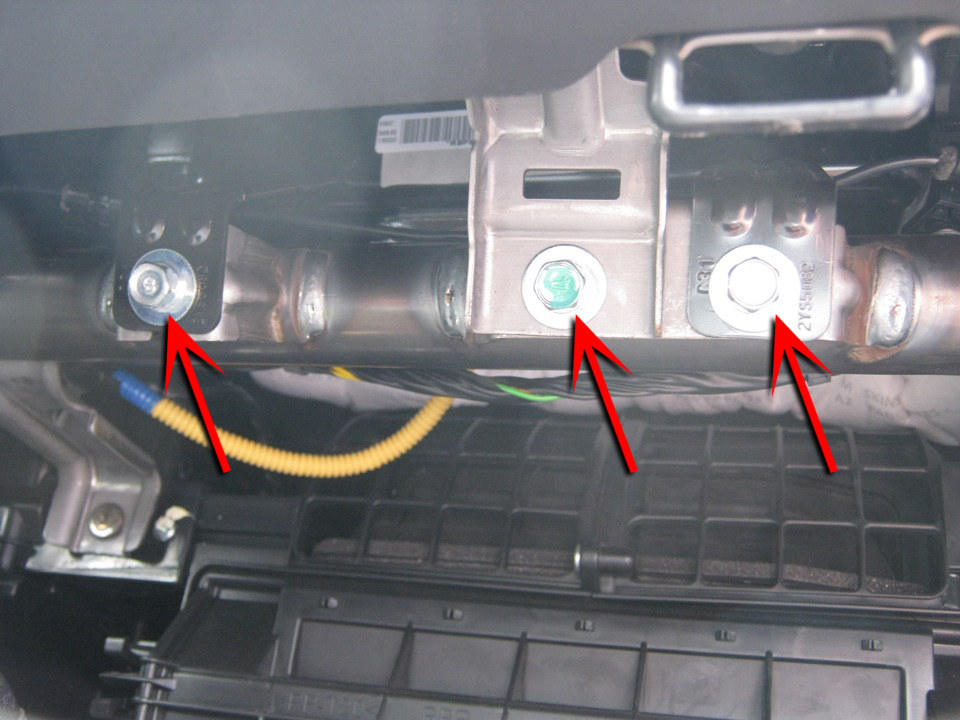

22. Открутите три болта крепления панели приборов около защелки вещевого ящика (крайние болты держат кронштейн подушки безопасности).

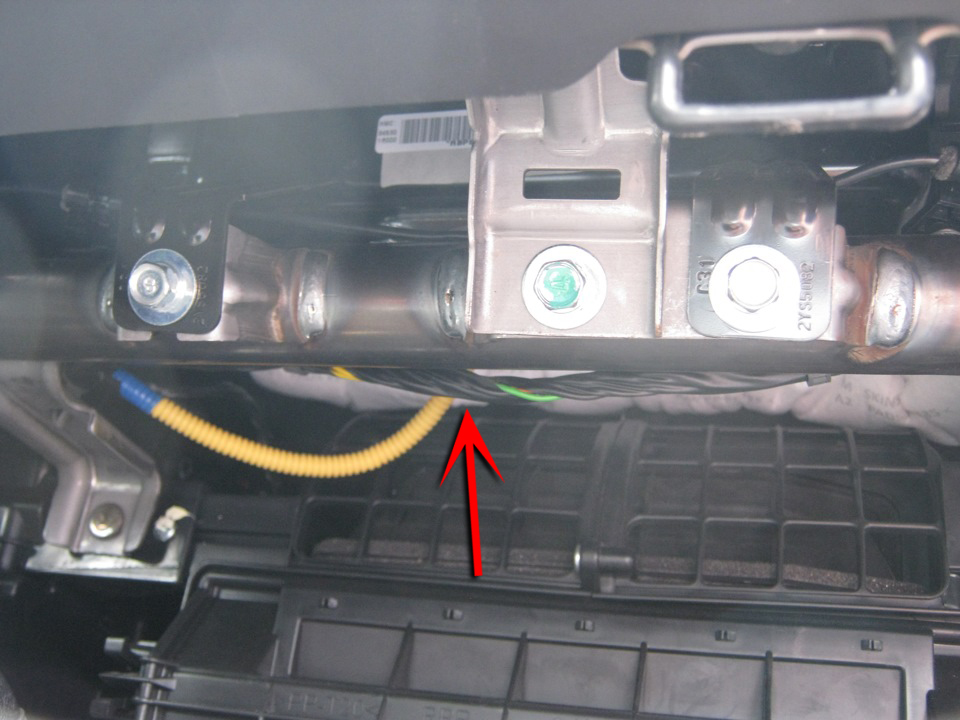

23. Снимите разъем подушки безопасности пассажира.

Подушка безопасности пассажира Солярис.

Примечание:

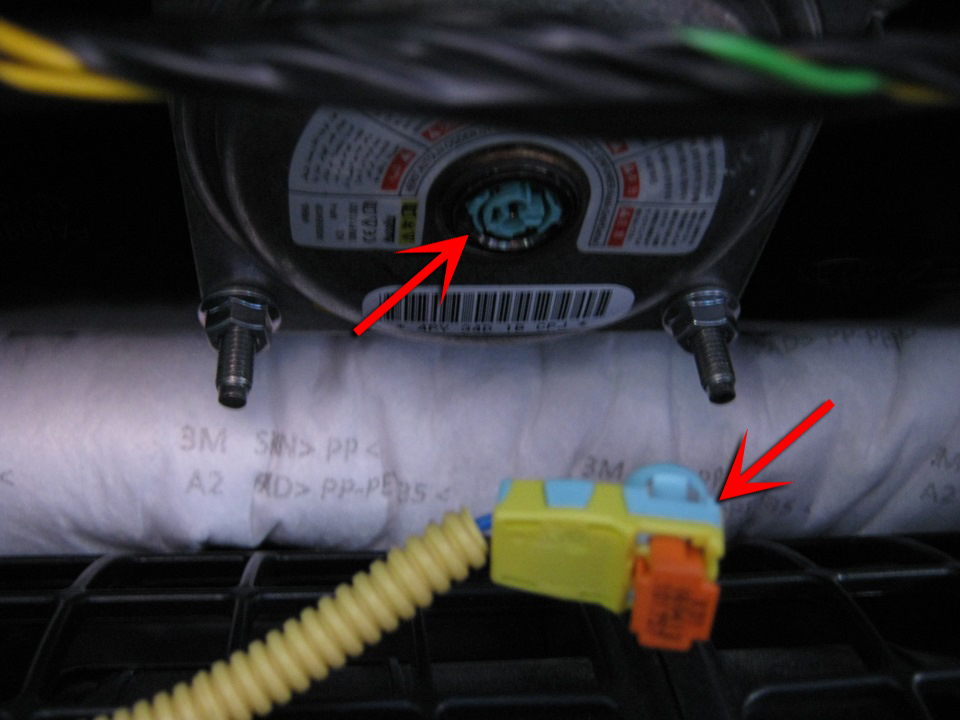

Чтобы снять разъем, нужно вытянуть оранжевый фиксатор и отсоединить разъем.

Оранжевый фиксатор.

24. Открутите три болта крепления панели приборов справа.

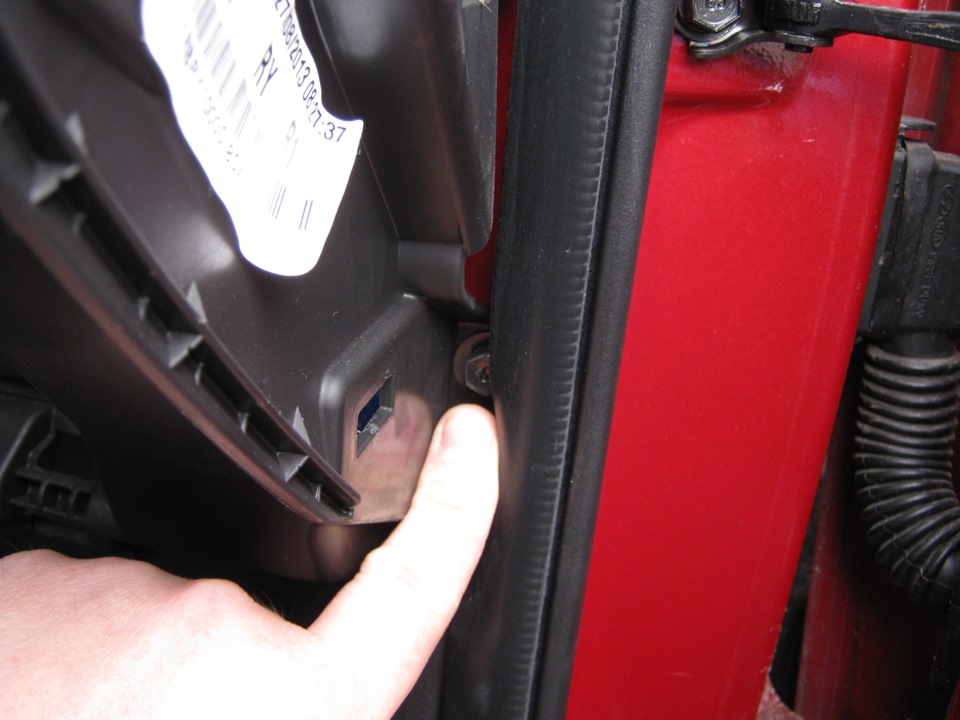

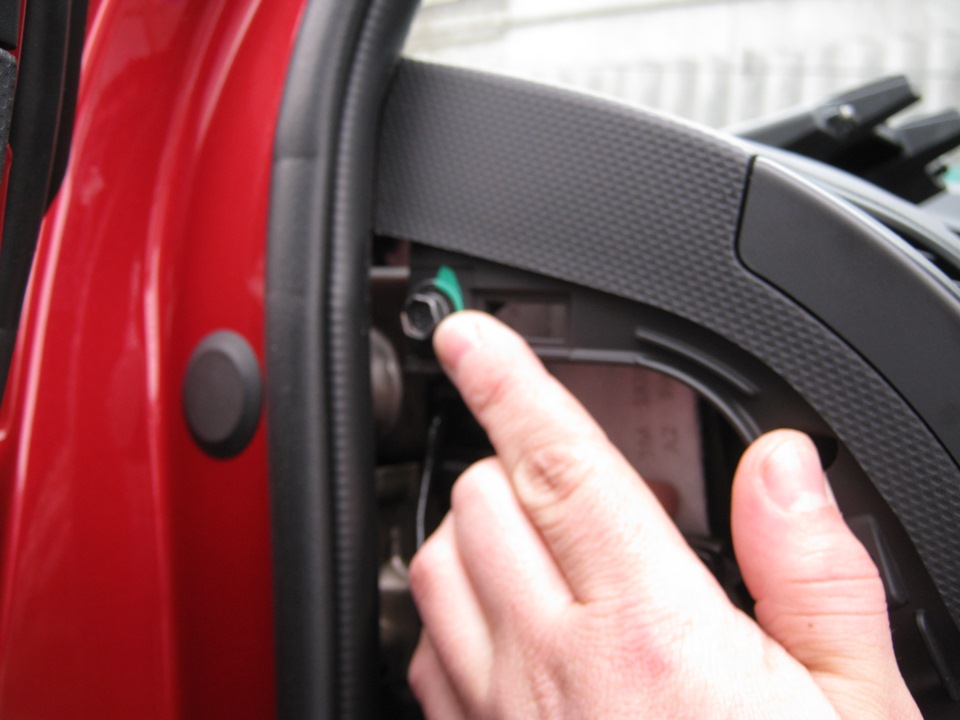

Болт под уплотнителем двери.

25. Открутить три болта крепления панели приборов слева.

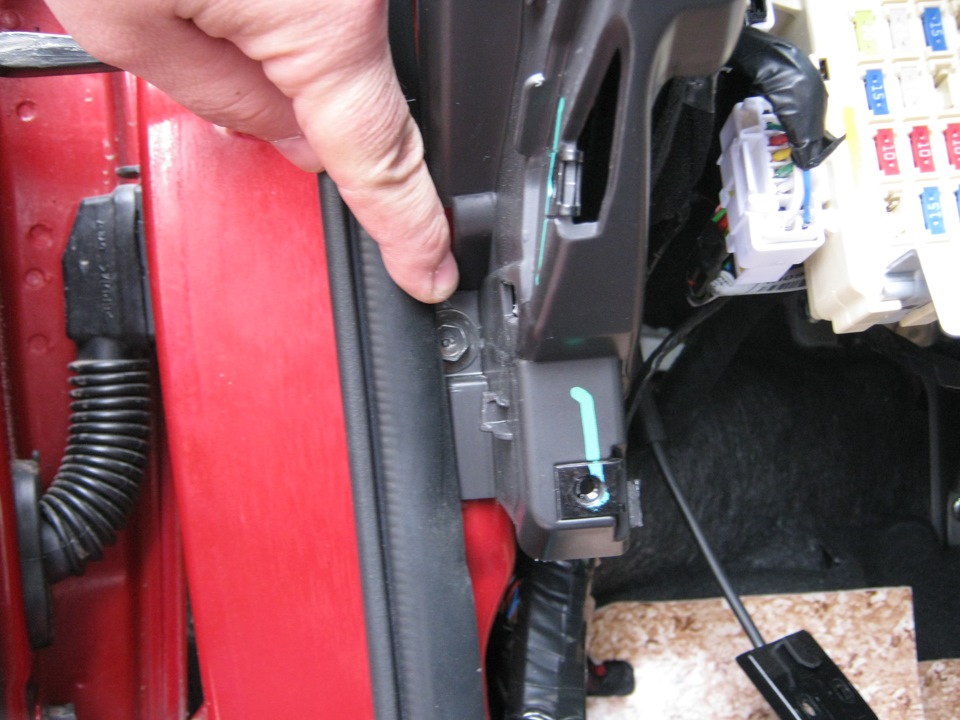

Болт под уплотнителем двери.

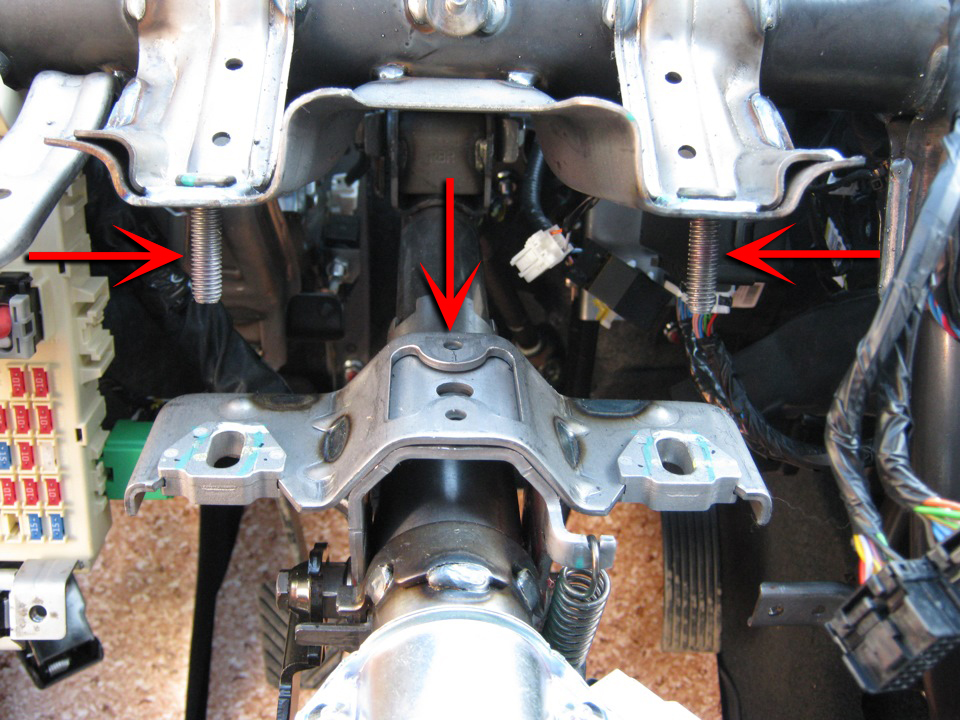

26. Открутите рулевую колонку от усилителя (рулевая колонка опуститься вниз и будет удобнее вынимать панель приборов. Показано при снятой панели приборов).

27. Потяните панель приборов на себя, и извлеките панель приборов из автомобиля.

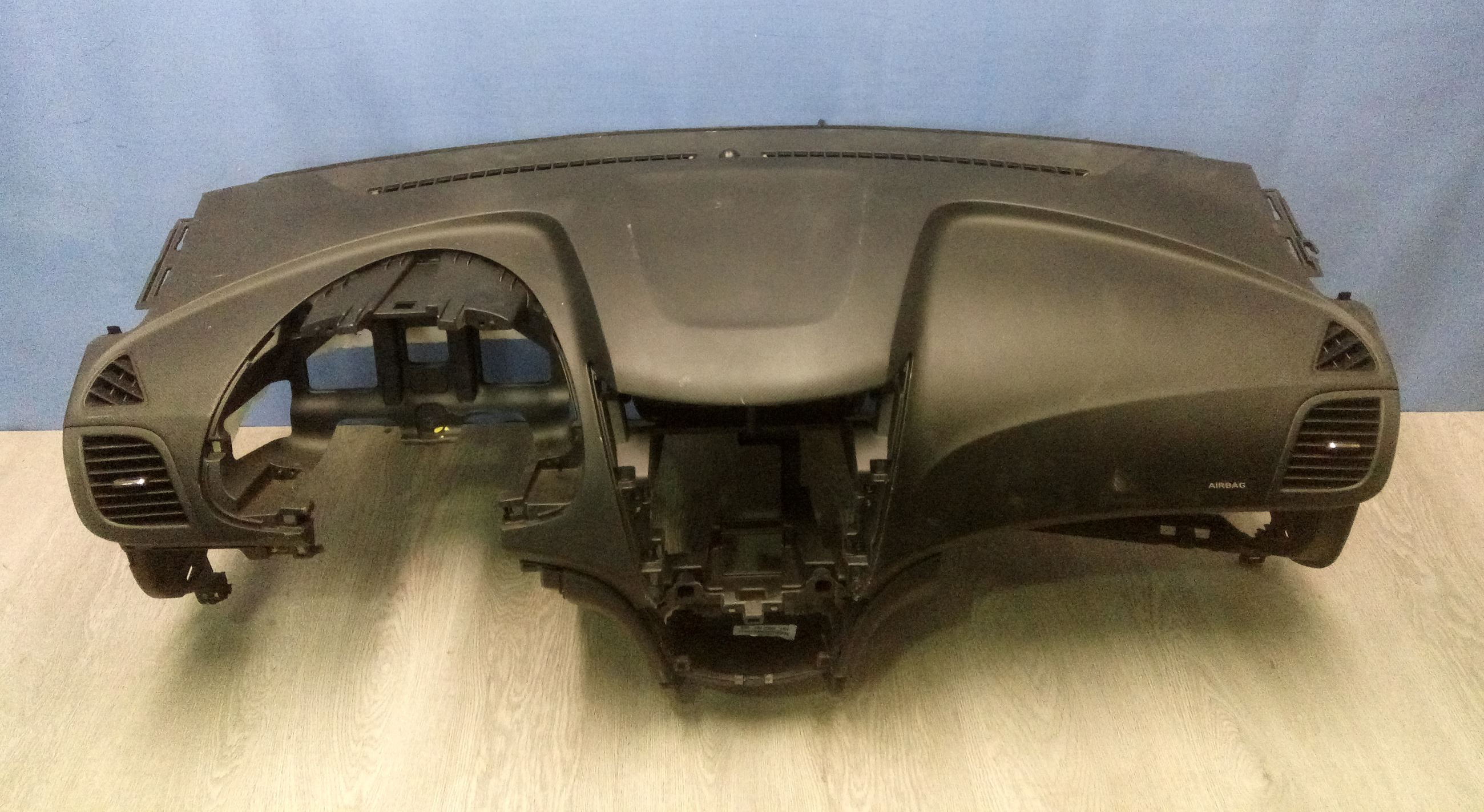

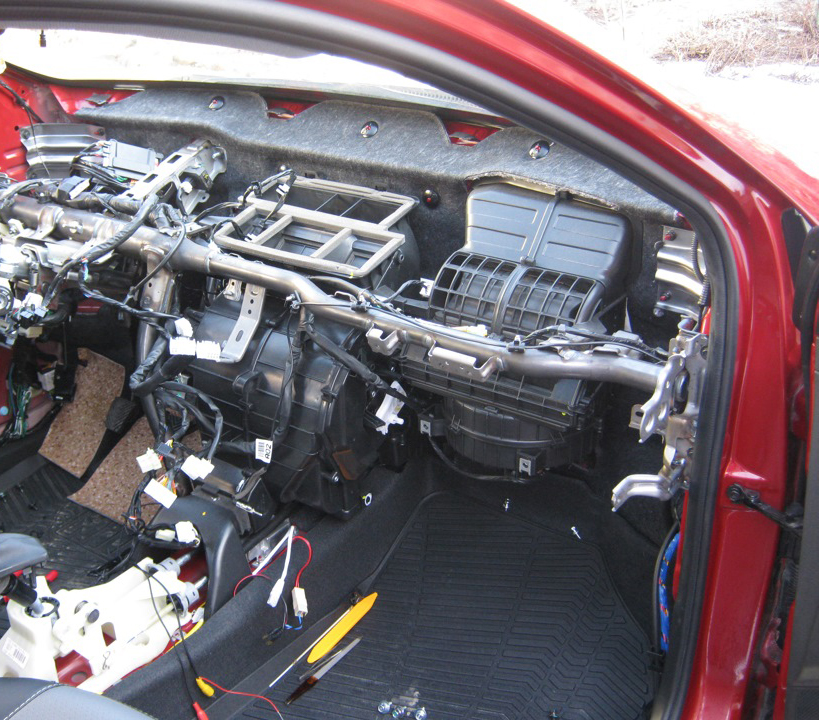

Снятая торпеда Солярис.

28. Установите панель приборов Хендай Солярис и все снятые детали в порядке, обратном снятию.
