Электрообогрев заднего окна Hyundai Solaris

Инструменты:

• Мультиметр

​Детали и расходники:

• Мел
• Ветошь без ворса
• Спирт
• Набор для ремонта нагревательного элемента заднего стекла
• Емкость с горячей водой (при необходимости)
• Йодный состав (при необходимости)
• Припой 3% серебра (при необходимости)
• Канифольная паста (при необходимости)
• Кисточка (при необходимости)
• Липкая лента

Нагревательный элемент заднего стекла состоит из горизонтальных токопроводящих полос, соединенных по обеим сторонам вертикальными шинами. Одна шина соединена с «+» бортовой электросети, другая – с «массой» кузова. Напряжение питания электрообогревателя 12 В. Питание к нагревательному элементу подается через предохранитель в монтажном блоке, расположенном в салоне автомобиля.

Если после включения электрообогрева поверхность стекла остается неочищенной, проверьте предохранитель, как описано здесь. Если предохранитель исправен, проверьте контрольной лампой или вольтметром, есть ли напряжение питания на выводах нагревательного элемента стекла. Для этого подключите контрольную лампу (или вольтметр) к выводу «+» электрообогревателя и «массе» (кузов). Если напряжение питания отсутствует, проверьте электропроводку цепи питания элемента и устраните неисправность.

Проверьте надежность соединения контакта обогревателя и наконечника провода питания. При необходимости зачистите контакт.

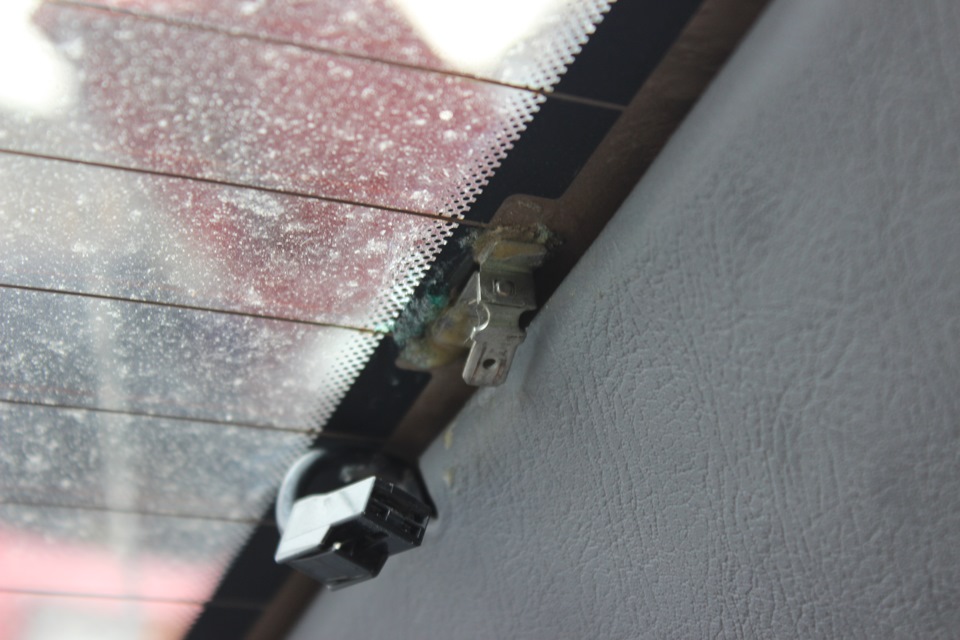

Контакты обогревателя и наконечника провода питания.

Если цепь питания нагревательного элемента исправна, проверьте исправность его токопроводящих полос.

Проверку проводят при работающем двигателе и включенном электрообогреве. Измерьте вольтметром поочередно напряжение на всех полосах, подсоединив один вывод вольтметра к «массе» кузова, а другой – последовательно к токопроводящим полосам. Если напряжение, измеренное вольтметром в начале и конце полос, одинаково и примерно равно напряжению аккумуляторной батареи, проверьте надежность контакта «массового» провода нагревательного элемента с кузовом автомобиля.

Проверка исправности токопроводящих полос.

Напряжение на полосе должно уменьшаться по мере удаления места подсоединения вольтметра от шины положительной полярности элемента. Напряжение необходимо измерять по крайней мере в двух местах на одинаковом расстоянии от оси симметрии, чтобы исключить вероятность пропуска поврежденного участка. При обнаружении несоответствия показаний на одной из полос перемещайте контакт провода вольтметра вдоль этой полосы до тех пор, пока напряжение не станет равным нулю. Резкое снижение напряжения указывает на разрыв полосы в этом месте. Отметьте на наружной поверхности стекла мелком или стеклографом место разрыва, чтобы впоследствии отремонтировать поврежденный участок.

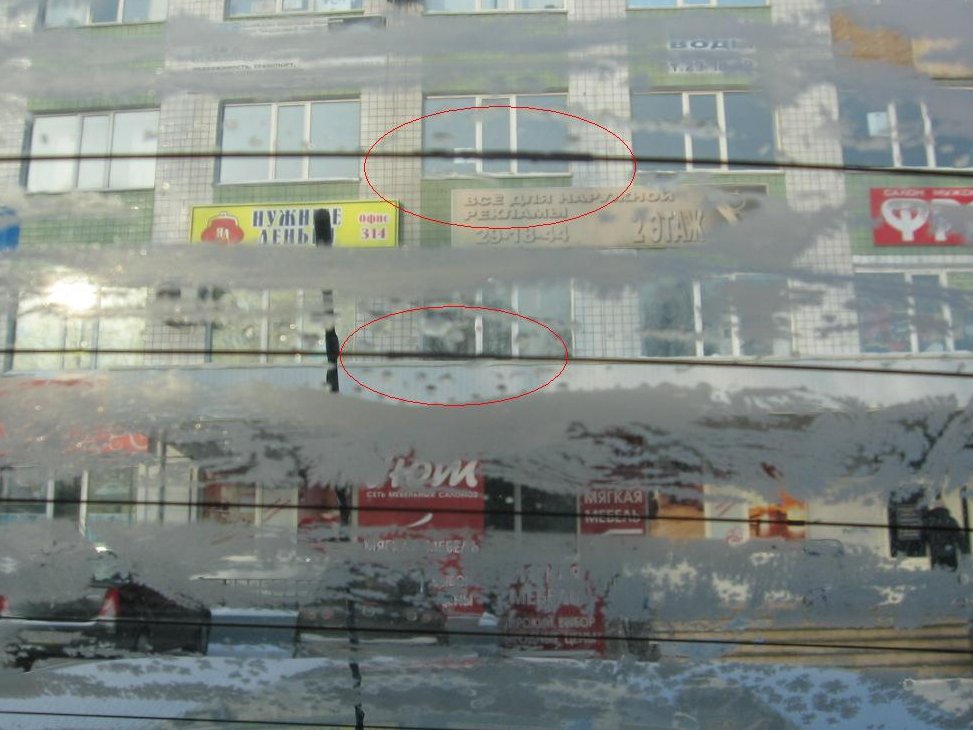

Место разрыва нити обогрева стекла.

Примечание:

Для ремонта нагревательного элемента можно использовать один из имеющихся в продаже специальных наборов. Несмотря на то, что наборы изготовлены разными производителями, их состав примерно одинаков, все они снабжены инструкцией по применению. Ниже приведен типовой порядок работы с этими наборами.

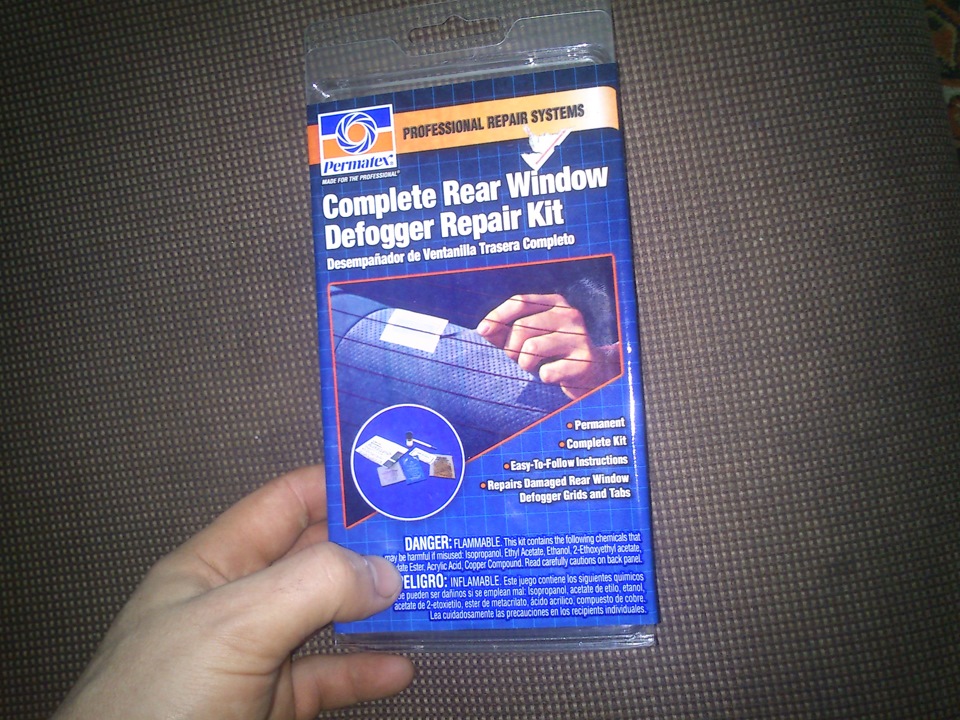

Набор для ремонта нагревательного элемента.

1. Удалите участок полосы длиной 6 мм с каждой стороны поврежденного места.

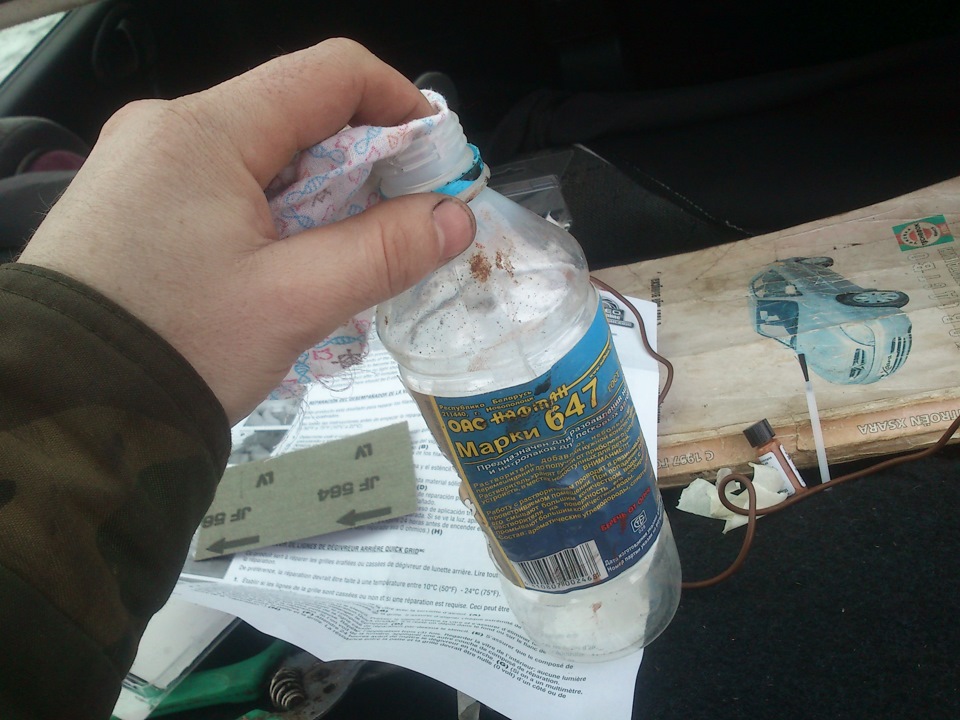

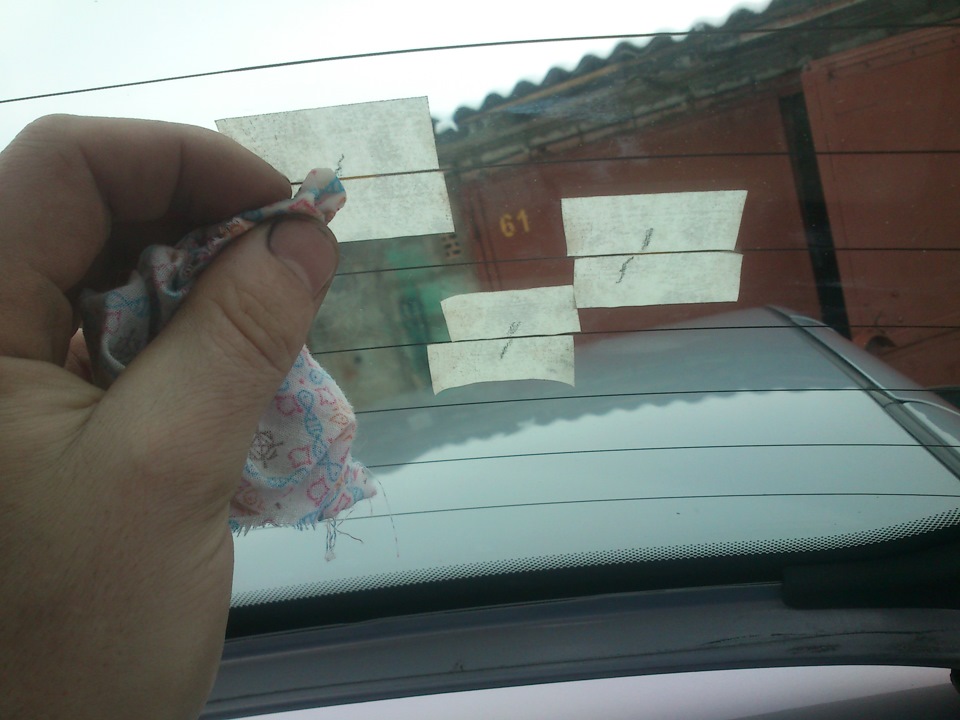

2. Протрите поврежденное место чистой тканью, смоченной в спирте.

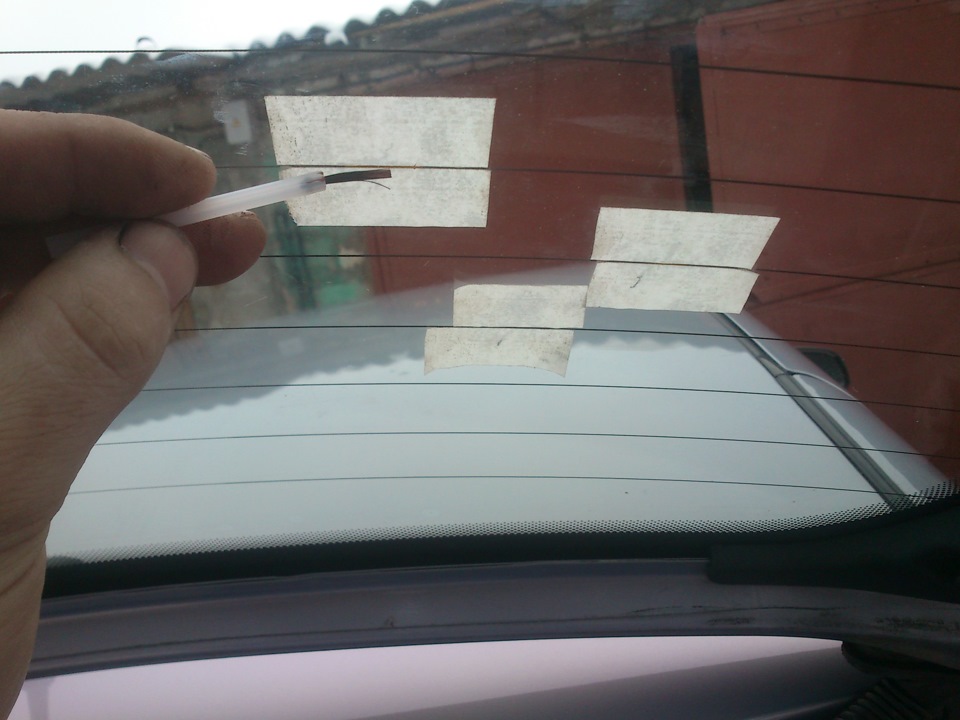

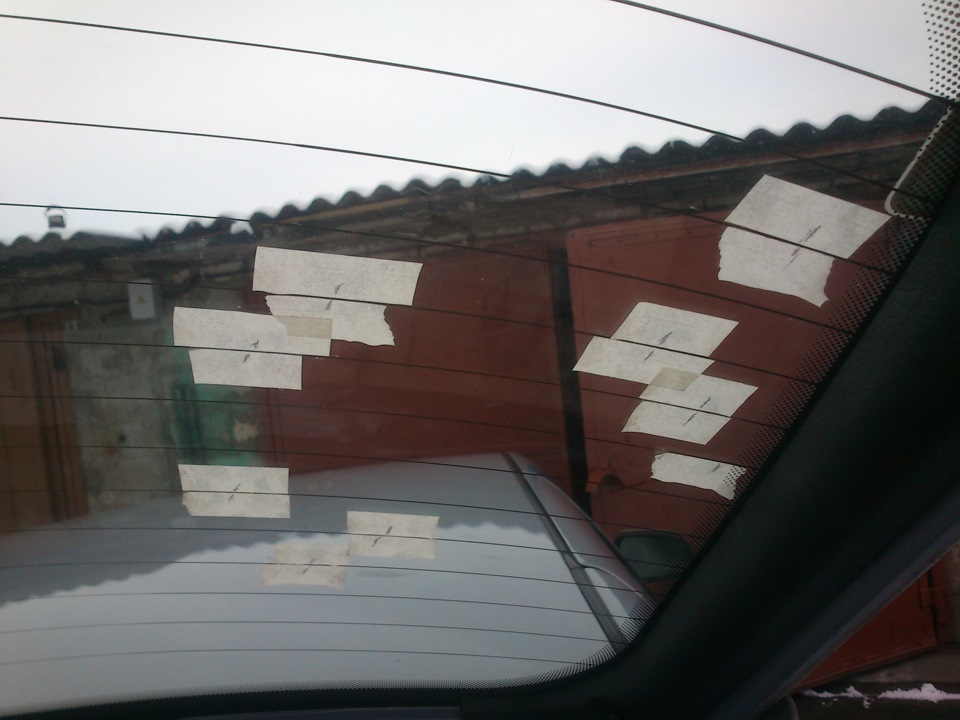

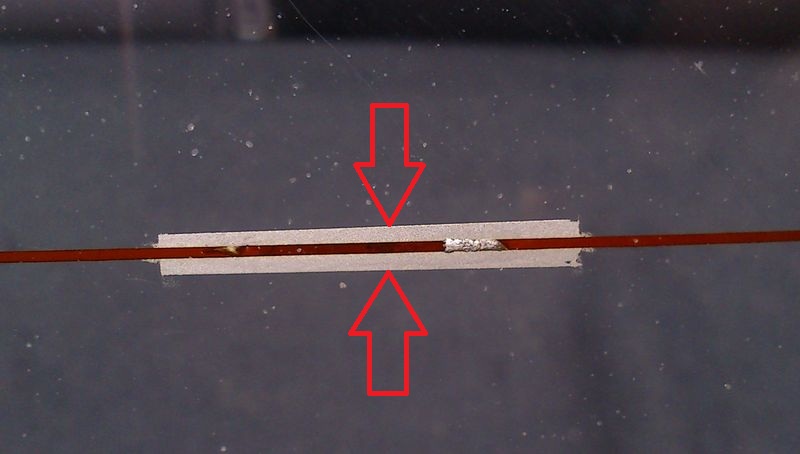

3. Наклейте на стекло в месте повреждения полосы ремонтную липкую ленту или два отрезка обычной липкой ленты сверху и снизу ремонтируемого участка, причем расстояние между отрезками липкой ленты должно соответствовать ширине токопроводящей полосы на стекле.

4. Тщательно перемешайте отвердитель с основным составом серебристого цвета.

Примечание:

Если отвердитель загустел, поместите упаковку с ним в горячую воду и подождите, пока отвердитель не станет жидким.

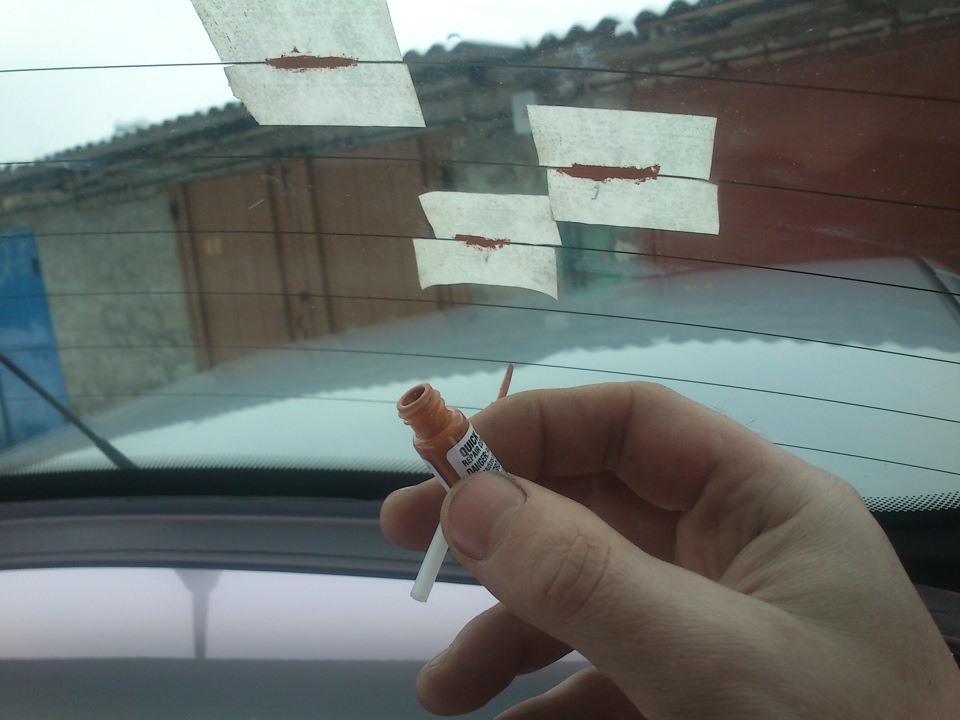

5. Нанесите композицию кисточкой на ремонтируемый участок и снимите липкую ленту.

Примечание:

Если после сушки полоса обесцветилась, нанесите на нее щеткой тонирующий йодный состав – цвет полосы восстановится. После того как йодный состав в течение 30с. подсохнет, вытрите его излишки чистой тканью без ворса. В течение всего времени полимеризации ремонтной композиции, продолжающейся 24 ч, исключите всякое механическое воздействие на отремонтированный участок полосы.

6. Включите и проверьте работу нагревательного элемента заднего стекла.

Примечание:

Если контакт оторвался от шины, припаяйте его припоем, содержащим 3% серебра и канифольную пасту в качестве флюса, в следующем порядке.

1. Очистите место пайки на шине и на контакте, и кисточкой нанесите на соединяемые места контакта и шины немного канифольной пасты.

2. Нанесите тонкий слой припоя на контакт.

3. Припаяйте контакт к шине, избегая перегрева соединяемых деталей.
