Снятие датчиков положения педали сцепления Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 14 мм (2 шт.)

Детали и расходники:

  • Датчик положение начала хода педали сцепления
  • Датчик положения конца хода педали сцепления

Примечание:

На педальном узле сцепления расположены два датчика положения педали.​

Датчик положения конца хода, педали сцепления является выключателем реле стартера. При не полностью «выжатой» педали сцепления пуск двигателя невозможен. Сигнал от датчика положения начала хода, педали сцепления ЭБУ использует для корректировки режима работы двигателя. Датчики снимаем для замены.​

Расположение датчиков педали сцепления на автомобиле Hyundai Solaris

Расположение датчиков положения педали сцепления:

1 – датчик положения начала хода педали;

2 – датчик положения конца хода педали.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отсоединить провод от клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

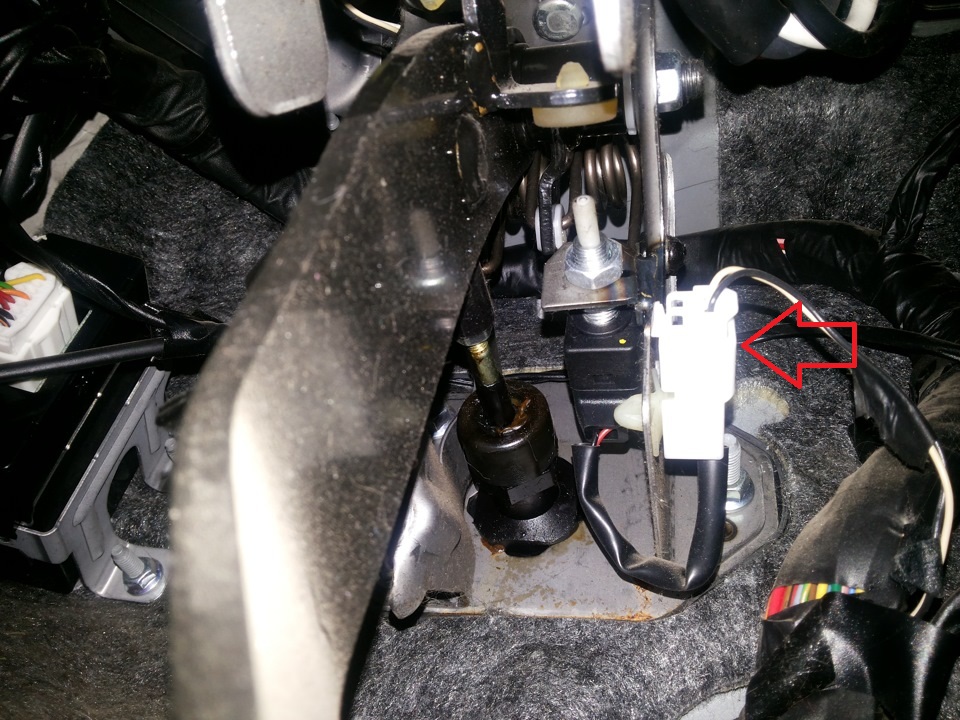

2. Нажав на фиксатор колодки переднего жгута проводов, отсоединяем колодку от разъема датчика положения начала хода педали сцепления.

Отсоединить фиксатор колодки от датчика положения начала хода педали сцепления на автомобиле Hyundai Solaris

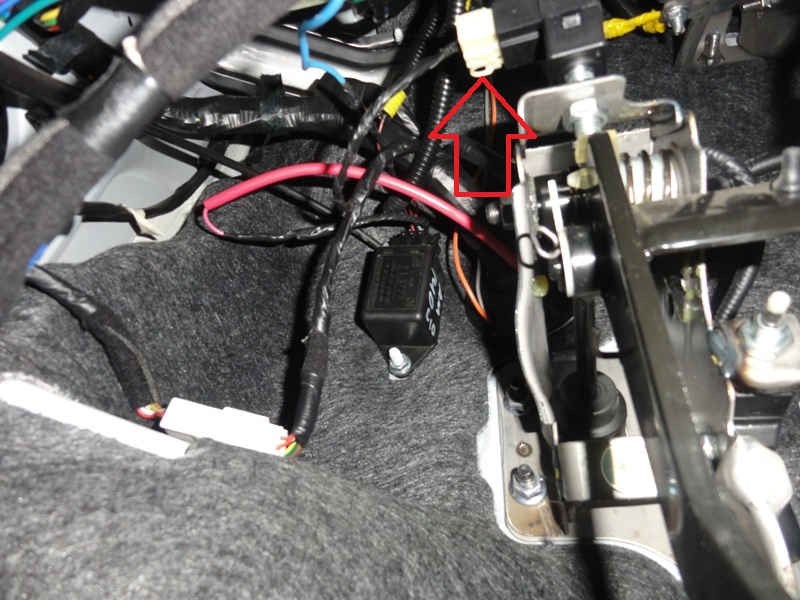

3. Аналогично отсоединяем колодку переднего жгута проводов от разъема датчика положения конца хода педали сцепления.

Отсоединяем колодку проводов от разъема датчика положения конца хода педали сцепления на автомобиле Hyundai Soalris

Примечание:

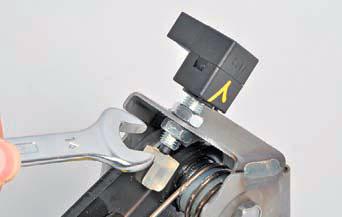

Дальнейшие операции для наглядности показываем на демонтированном педальном узле. С помощью двух ключей «на 14» расконтриваем гайки крепления к кронштейну педального узла датчика положения начала хода, педали сцепления.​

4. Отворачиваем нижнюю гайку крепления и снимаем датчик положения конца хода педали сцепления.

Снимаем датчик положения конца хода педали сцепления на автомобиле Hyundai Solaris

5. Аналогично снимаем датчик положения начала хода педали сцепления из отверстия в кронштейне.

Снять датчик положения начала хода педали сцепления на автомобиле Hyundai Solaris

Примечание:

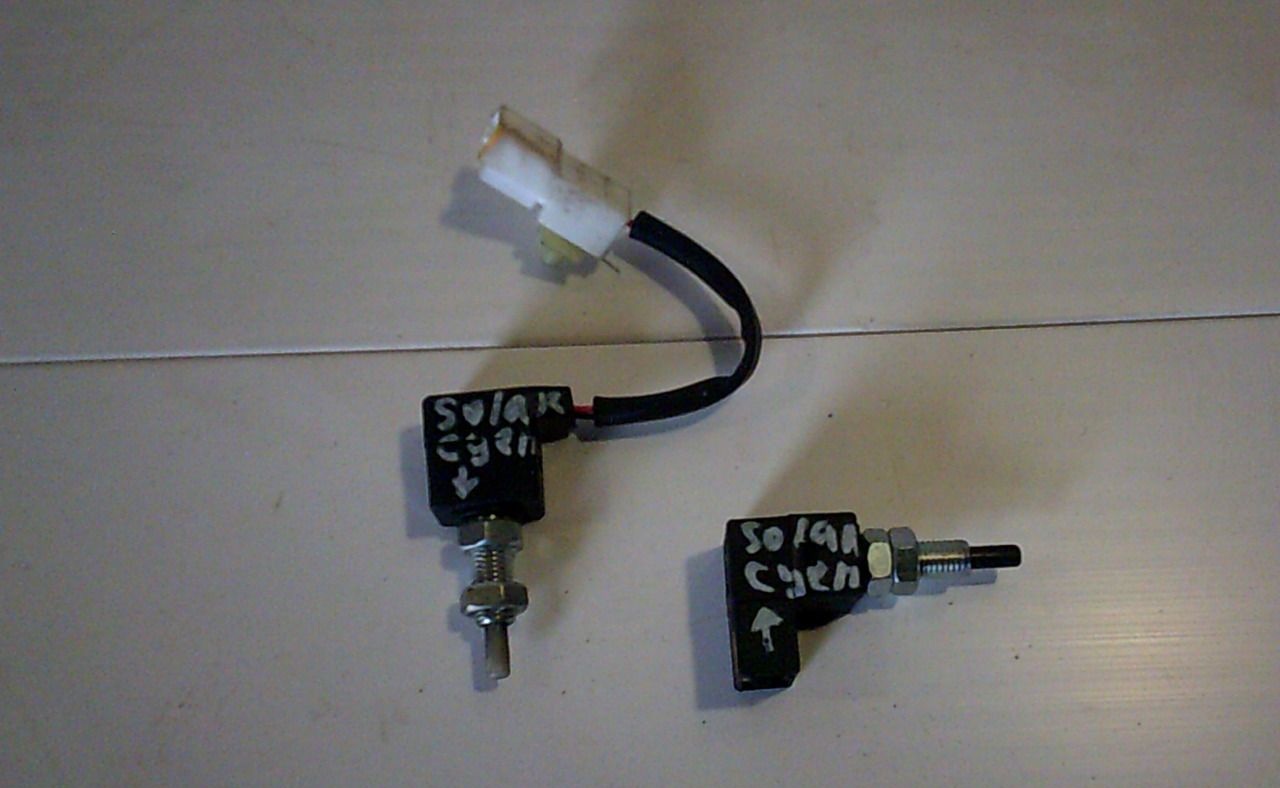

Датчики положения начала, и конца хода педали сцепления на автомобиле Hyundai Solaris

Датчики положения начала и конца хода педали сцепления.

6. Установите датчики педали сцепления в порядке, обратном снятию.

7. После установки датчика отрегулируйте ход педали сцепления, как описано здесь.
