Врезка во впускной коллектор, ГБО Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток 10 мм
  • Насадка на вороток 12 мм
  • Гаечный ключ рожковый 8 мм
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Плоскогубцы
  • Нож
  • Электрическая дрель
  • Сверло 5 мм
  • Метчик для нарезки резьбы 6 мм
  • Надфиль​

Детали и расходники:

  • Ветошь
  • Герметик
  • Проволока
  • Скотч
  • Вода проточная
  • Хомут (4 шт.)
  • Трубки по 25 см. (4 шт.)
  • Форсунки ГБО (4 шт.)
  • Подвес ГКЛ

Примечание:

В этой статье показано как врезать форсунки ГБО Хендай.

1. Ключом «на 10» ослабляем затяжку гайки, и снимаем клемму провода с «минусового» вывода аккумуляторной батареи, как описано в этой статье.

2. Снимите корпус воздушного фильтра Хендай Солярис, как описано в этой статье.

Снять корпус воздушного фильтра на автомобиле Hyundai Solaris 2010-2016

3. Крестовой отверткой ослабьте затяжку хомута крепления шланга к дроссельному узлу и снимите шланг с дроссельного узла.

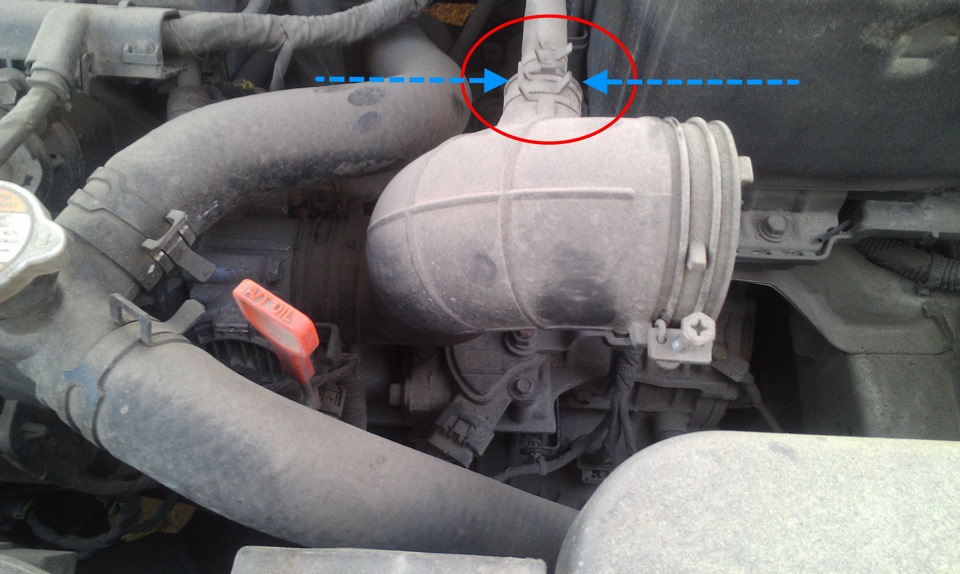

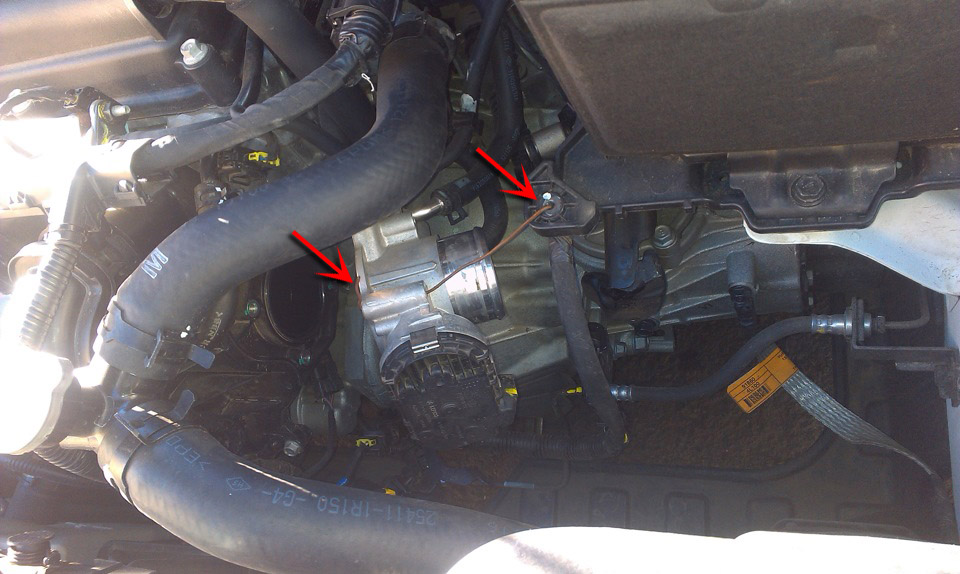

Крепления хомута подвода воздуха к дроссельной заслонке на автомобиле Hyundai Solaris 2010-2016

Примечание:

Стрелками показаны крепления к дроссельному узлу и к воздушному фильтру.

4. Плоскогубцами отстегните шланг выходящий с этой трубки и снимите шланг подвода воздуха.

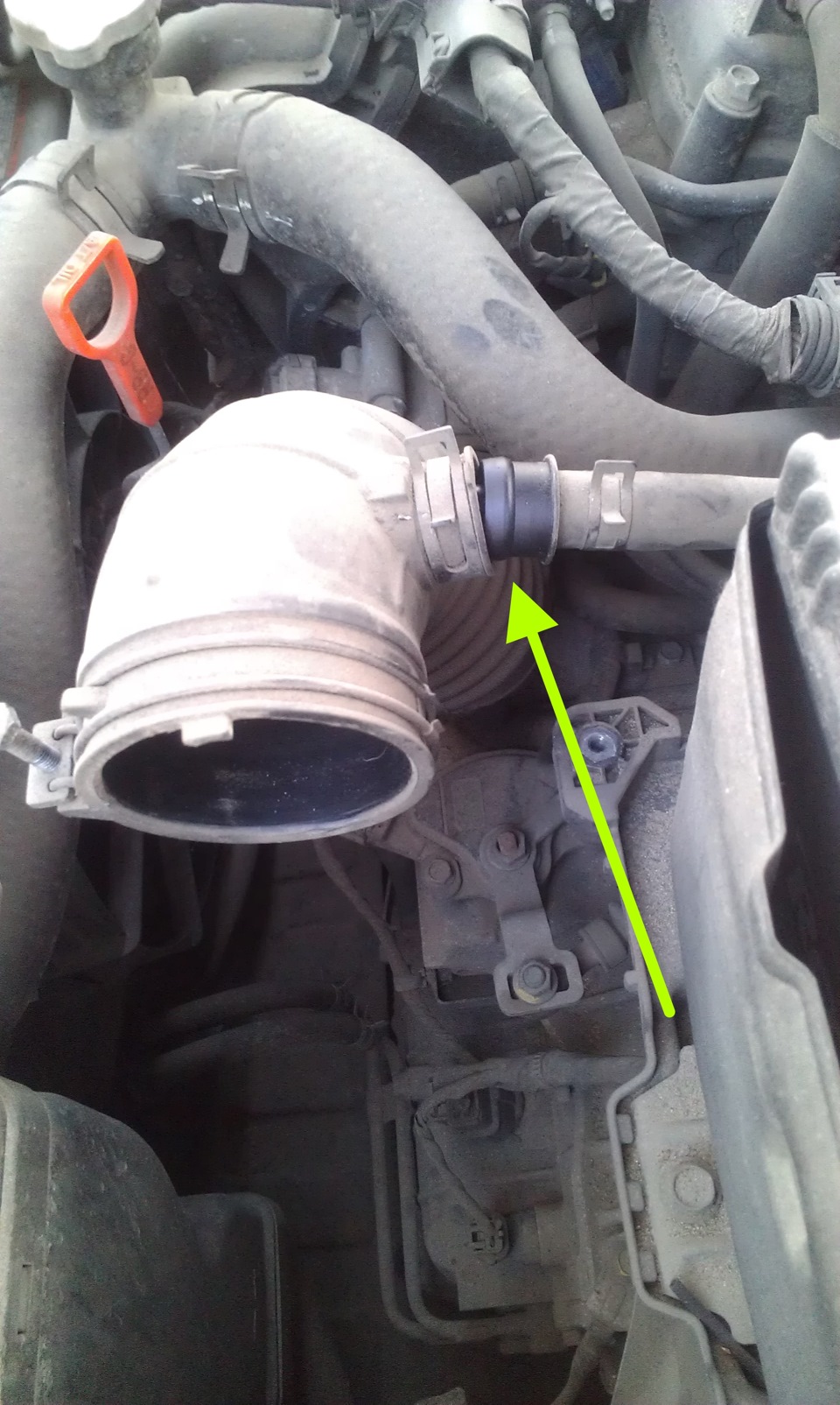

Отстегнуть шланг из шланга подвода воздуха к дроссельному узлу на автомобиле Hyundai Solaris 2010-2016

Снять гофру корпуса воздушного фильтра и дроссельного узла на автомобиле Hyundai Solaris 2010-2016

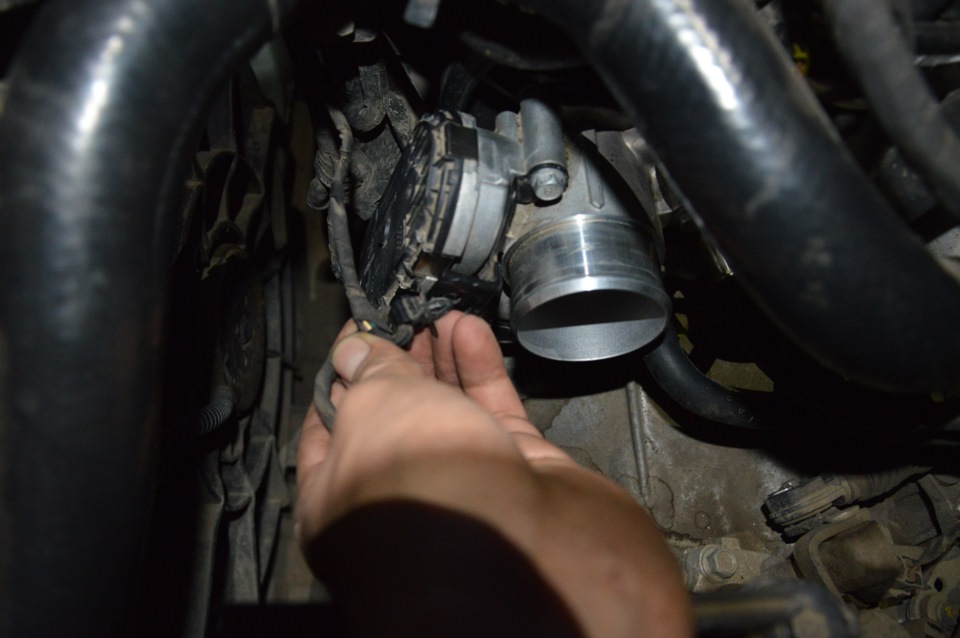

5. Нажмите на два фиксатора колодки проводов системы управления двигателя и отсоедините колодку проводов от блока управления дроссельной заслонки.

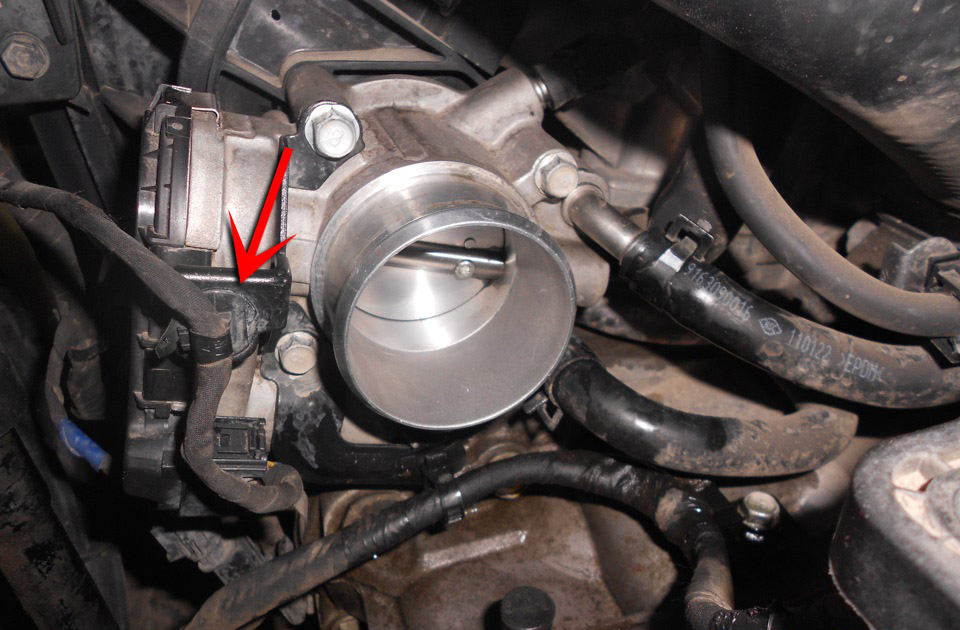

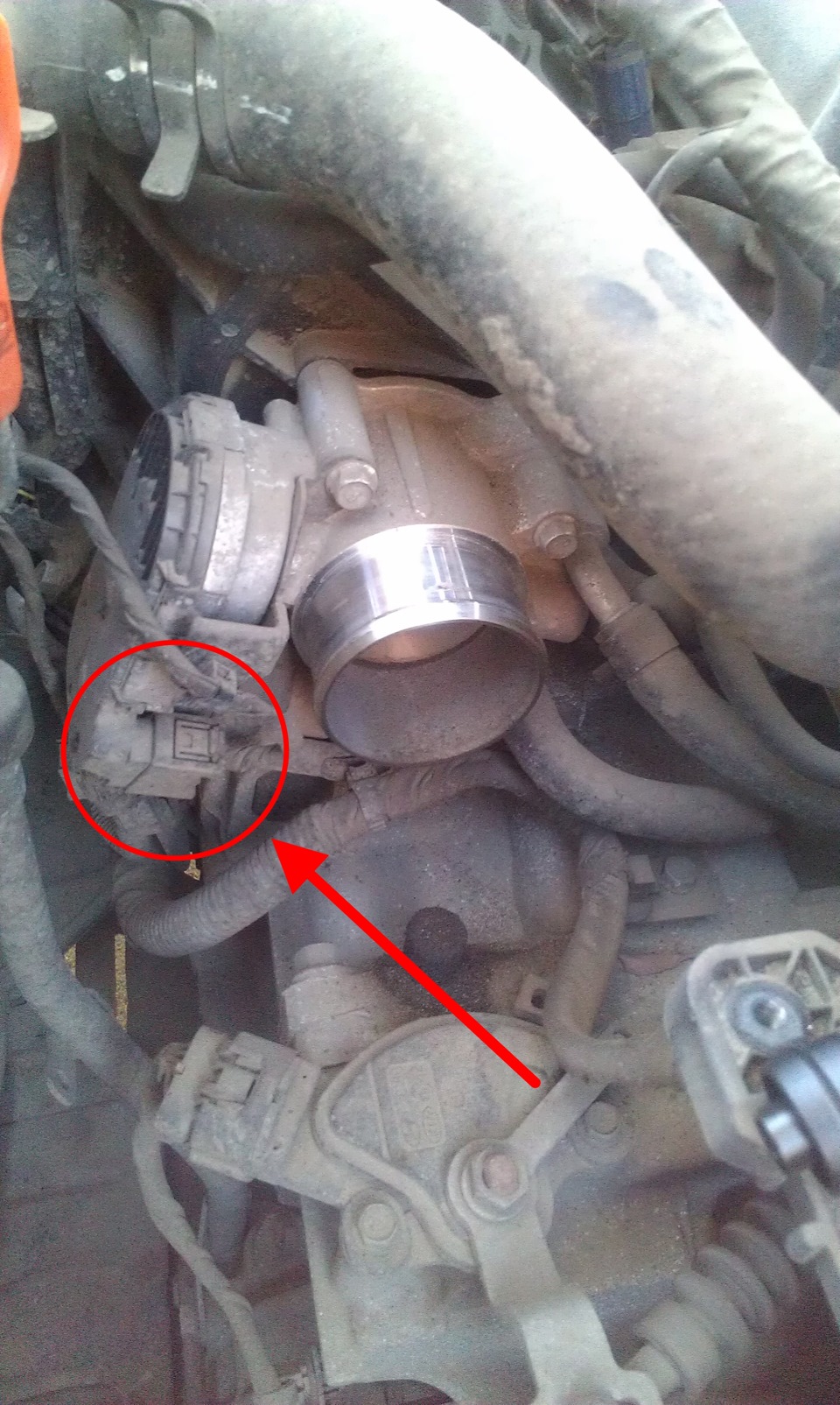

Расположение колодки управления двигателя на дроссельном узле на автомобиле Hyundai Solaris 2010-2016

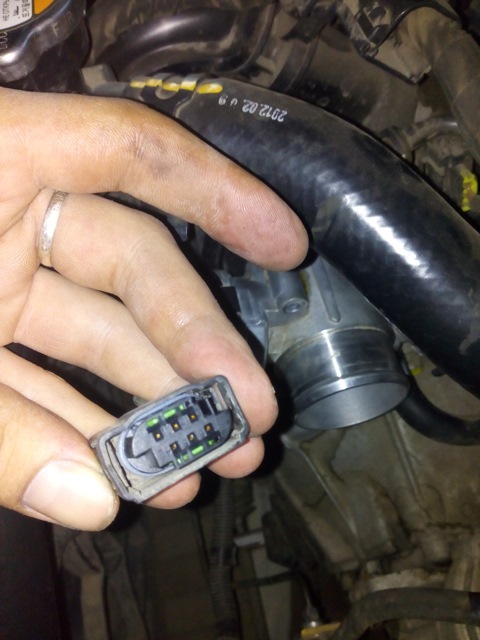

Отсоединить колодку проводов управления двигателя от дроссельной заслонки на автомобиле Hyundai Solaris 2010-2016

6. Извлеките держатель проводов из кронштейна, прикрепленного к дроссельному узлу.

Извлечь фиксатор провода колодки управления двигателем из скобы дроссельного узла на автомобиле Hyundai Solaris 2010-2016

Фиксатор проводов колодки управления двигателя на дроссельном узле на автомобиле Hyundai Solaris 2010-2016

7. Ключом на 10 открутите четыре болта крепления дроссельной заслонки и закрепите её проволокой за полку аккумуляторной батареи не отсоединяя шланги, чтобы она не мешала.

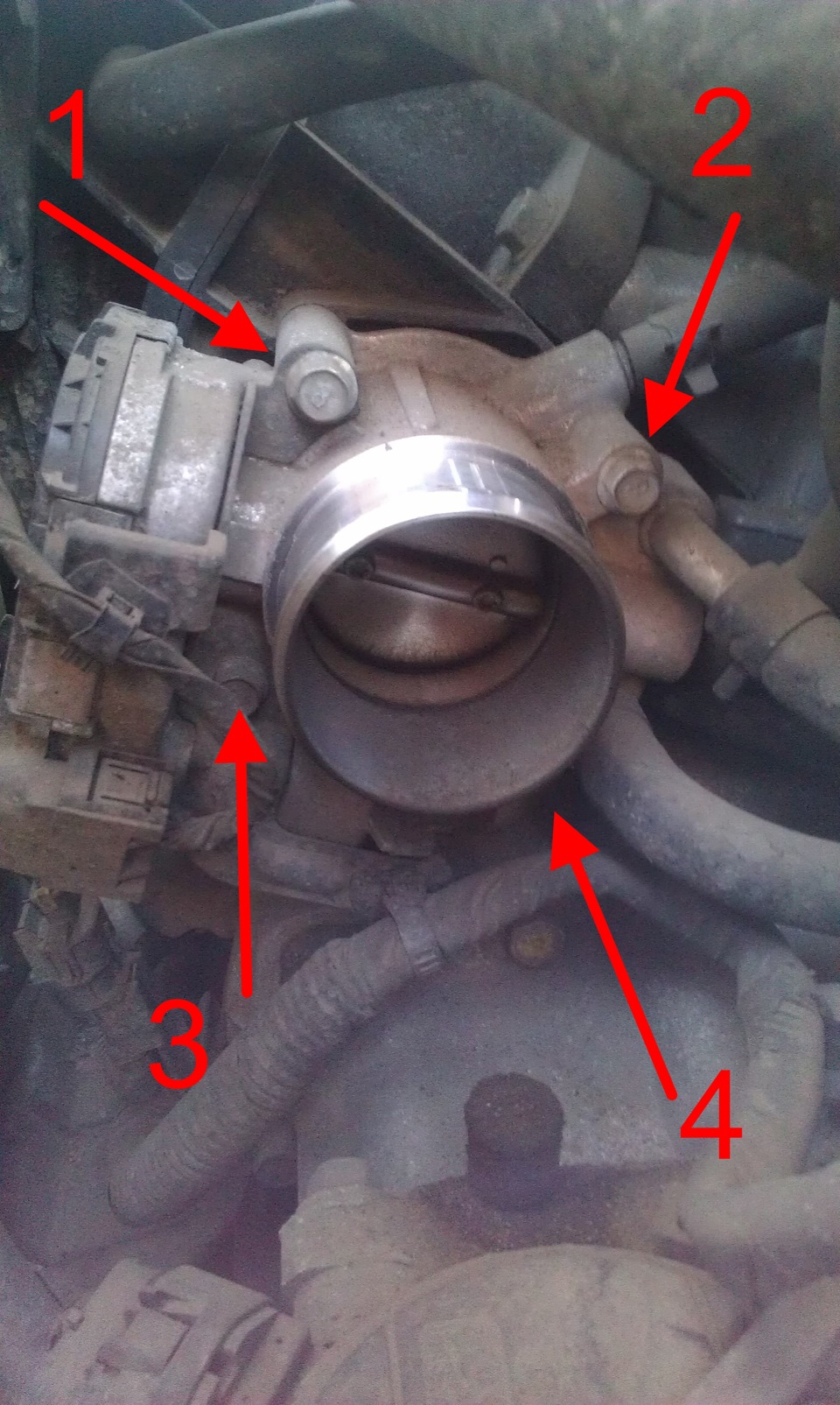

Открутить крепления дроссельной заслонки на автомобиле Hyundai Solaris 2010-2016

Подвязать дроссельный узел к полке АКБ на автомобиле Hyundai Solaris 2010-2016

Примечание:

Если нужно полностью отсоединить дроссельный узел, то следуйте инструкциям этой статьи.

Снять дроссельный узел на автомобиле Hyundai Solaris 2010-2016

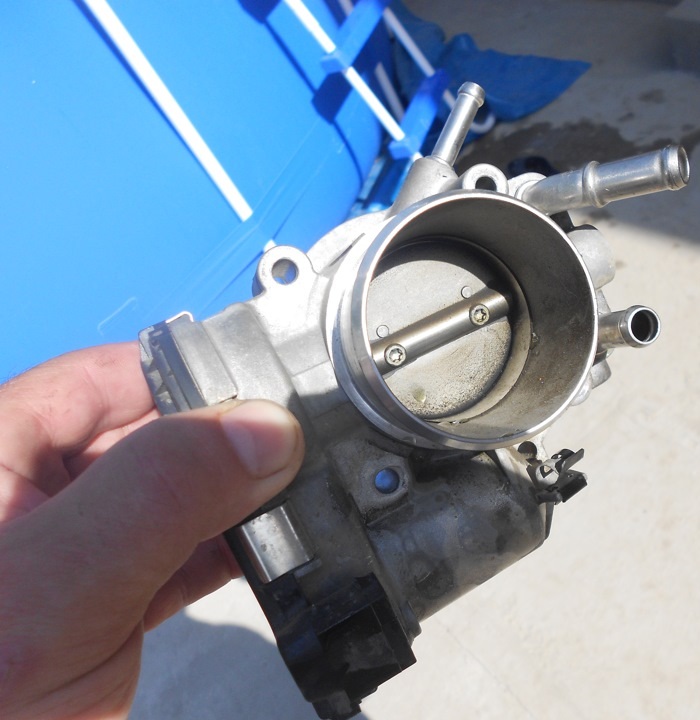

Снятая дроссельная заслонка Хендай Солярис.

8. Открутите и снимите впускной коллектор, как описано в этой статье.

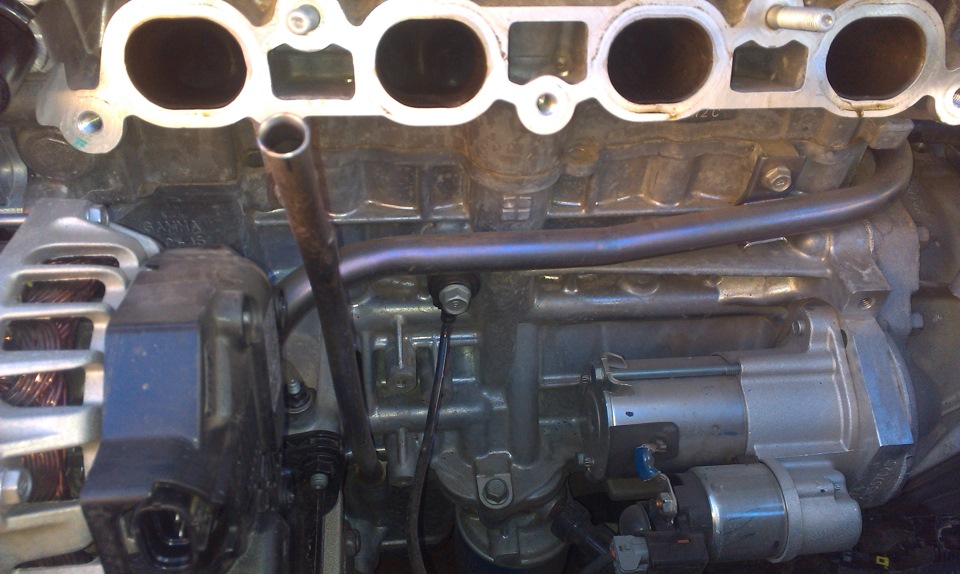

Снятый впускной коллектор на автомобиле Hyundai Solaris 2010-2016

Снятый впускной коллектор.

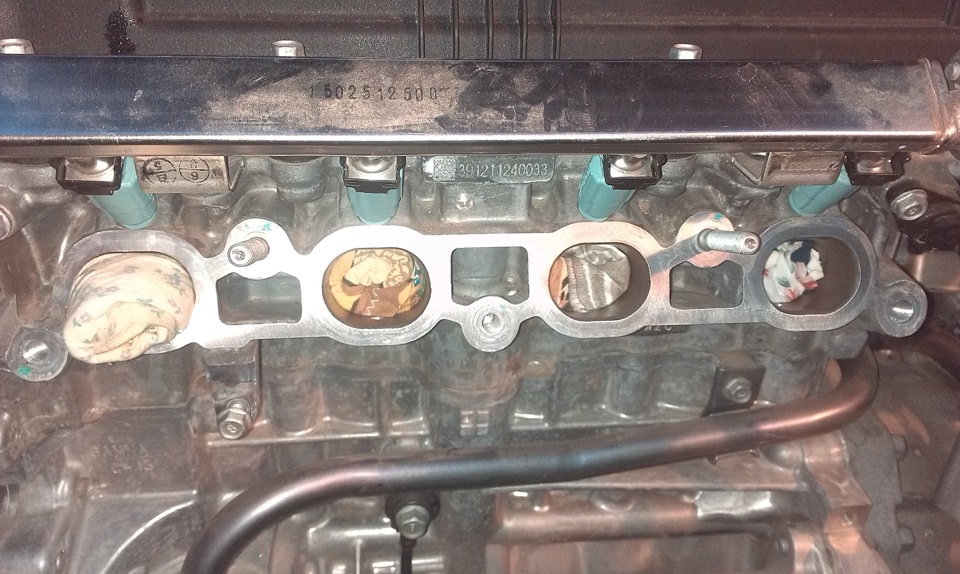

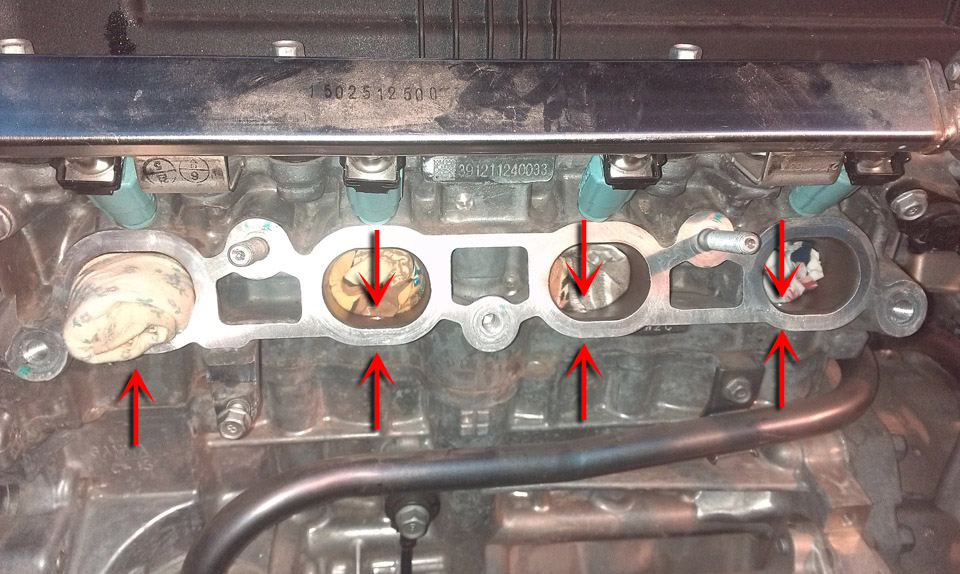

9. Сверните четыре "ролла" из тряпок, чтобы они туго заходили в отверстия головки блока цилиндров и запихните их в отверстия.

Заглушить отверстия головки блока цилиндров на автомобиле Hyundai Solaris 2010-2016

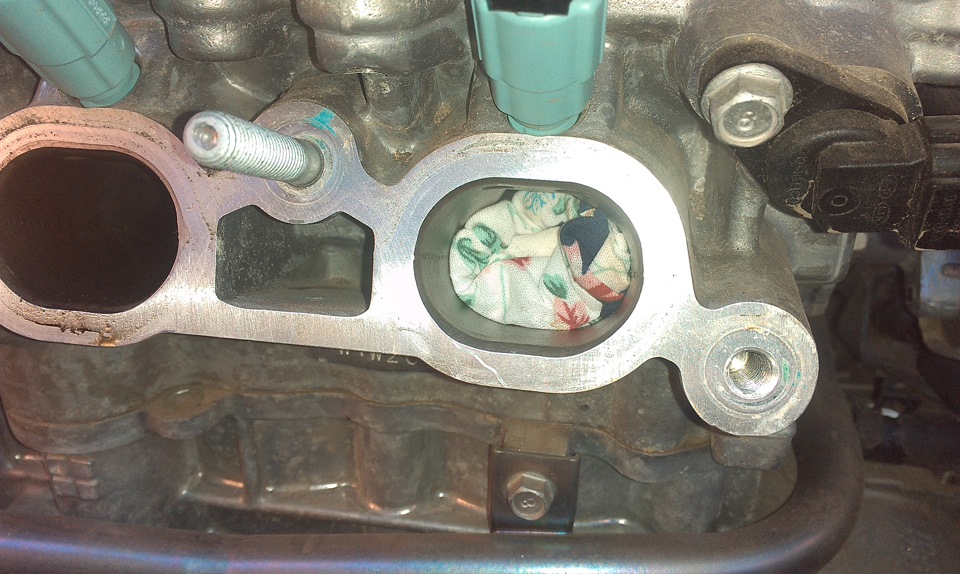

Запихнуть тряпки в отверстия головки блока цилиндров на автомобиле Hyundai Solaris 2010-2016

Примечание:

Сделайте это для того, чтобы избежать попадания стружки в цилиндр. Также, проклейте скотчем отверстия сверху и снизу.

10. Просверлите сверлом на 5 мм отверстия снизу в головке блока цилиндров, а так же метчиком на 6 мм нарежьте резьбу.

Просверлить отверстия в головке блока цилиндров для форсунок ГБО на автомобиле Hyundai Solaris 2010-2016

Примечание:

При просверливании и нарезке в первый цилиндр может мешать генератор и его прийдется снимать, как описано в этой статье. Вытащите плоскогубцами тряпки из отверстий после нарезки.

11. Закрутите форсунки в отверстия. Как видите, что резьба на форсунке Хендай Солярис слишком длинная, нужно отрезать пару витков с каждой форсунки.

Отрезать пару витков форсунки ГБО в головке блока цилиндров на автомобиле Hyundai Solaris 2010-2016

Газовая форсунка ГБО Хендай.

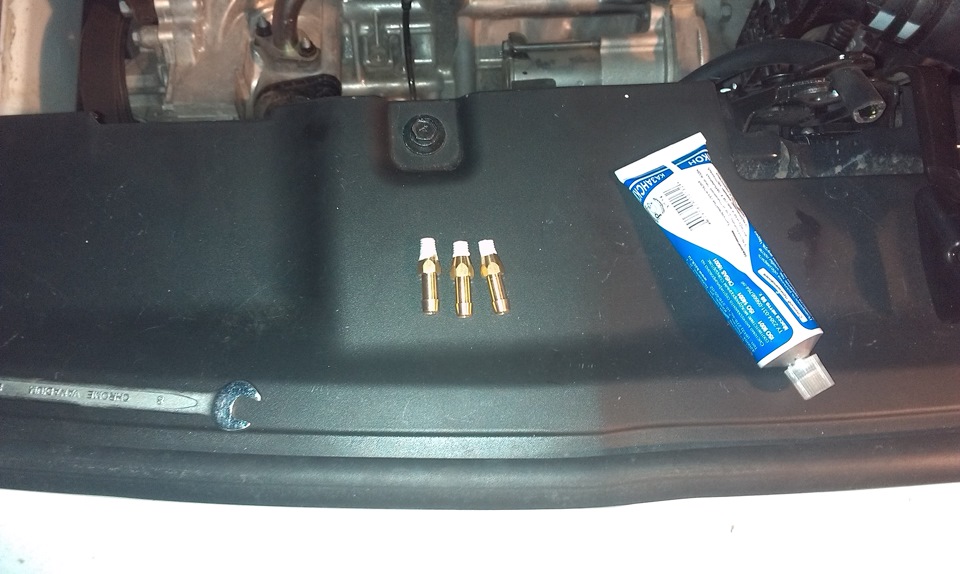

12. На резьбу форсунок нанесите герметик, чтобы исключить подсасывания воздуха через резьбу.

Смазать герметиком резьбу форсунок ГБО на автомобиле Hyundai Solaris 2010-2016

13. Закрутите форсунки в отверстия ключом на 8.

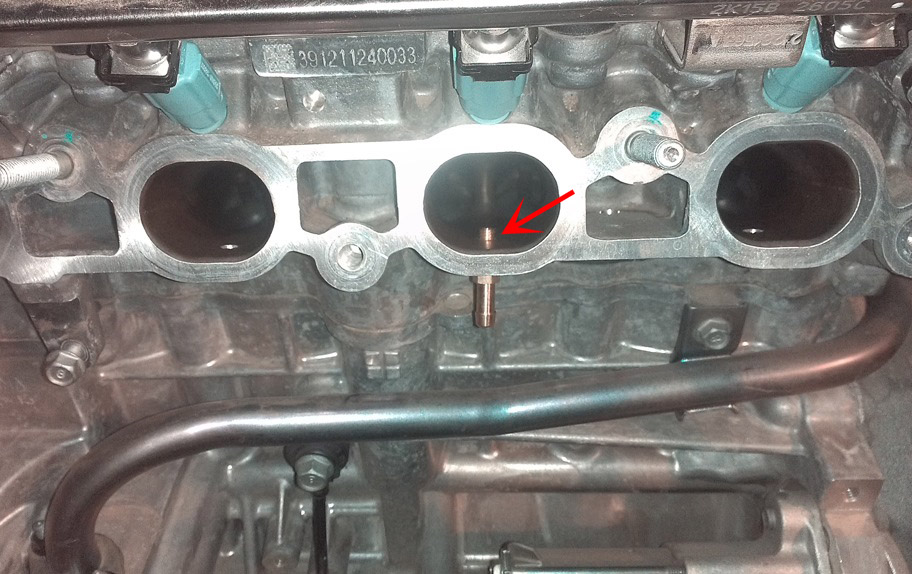

Закрутить форсунки ГБО в отверстия головки блока цилиндров на автомобиле Hyundai Solaris 2010-2016

Примечание:

При необходимости надфилем снимите выпирающие части от торчащих форсунок. Предварительно смочив пальцем стенки впускного тракта за самими форсунками в сторону впускных клапанов, чтобы вся пыль при работе надфилем, осела на влажной поверхности. После шлифовки, пальцем убрал оттуда пыль.

14. Отрежьте четыре трубки по 25 см и закрепите их к форсункам при помощи хумотов.

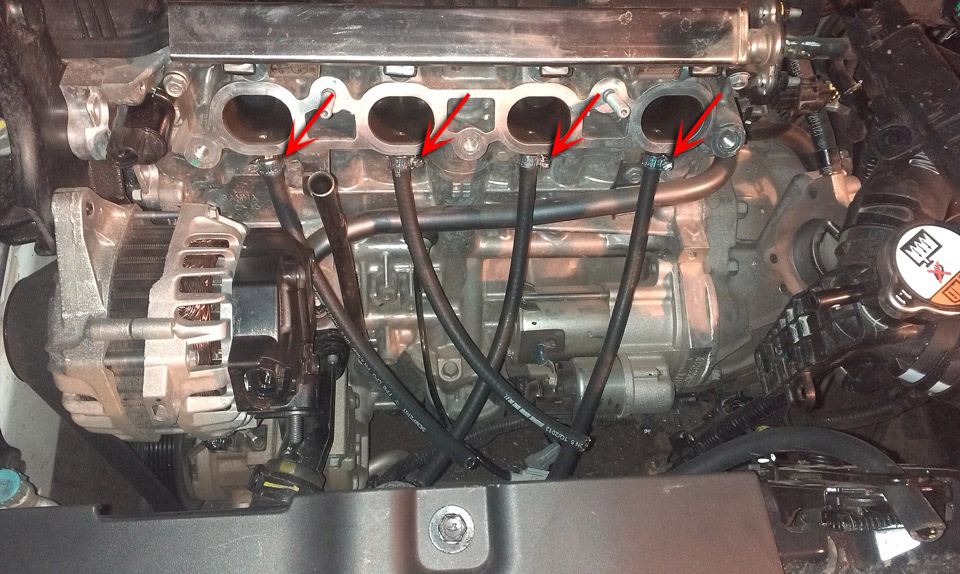

Подвести трубки к форсункам ГБО на автомобиле Hyundai Solaris 2010-2016

15. Подсоедините к рампе шланги и прикрутите к двигателю, используя подвесы для ГКЛ.

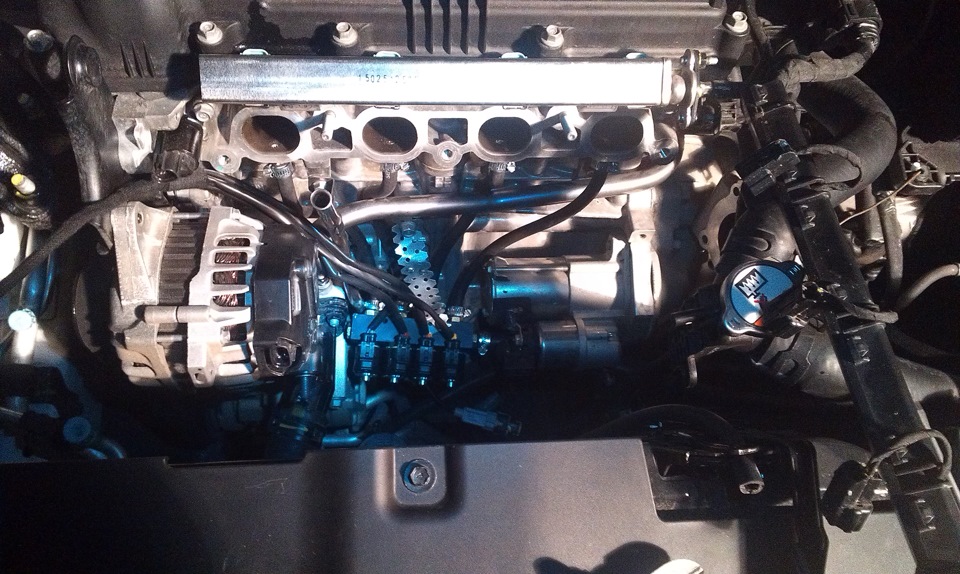

Подсоединить рампу с газовыми форсунками на автомобиле Hyundai Solaris 2010-2016

16. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
