Снятие впускного трубопровода Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Насадка на вороток 12 мм
  • Плоскогубцы

Детали и расходники:

  • Проволока
  • Уплотнительная прокладка впускного трубопровода
  • Впускной трубопровод (при необходимости)

Примечание:

Впускной трубопровод снимаем для замены уплотнительной прокладки в соединении трубопровода с головкой блока цилиндров, замены самого трубопровода, а также при ремонте головки блока цилиндров.

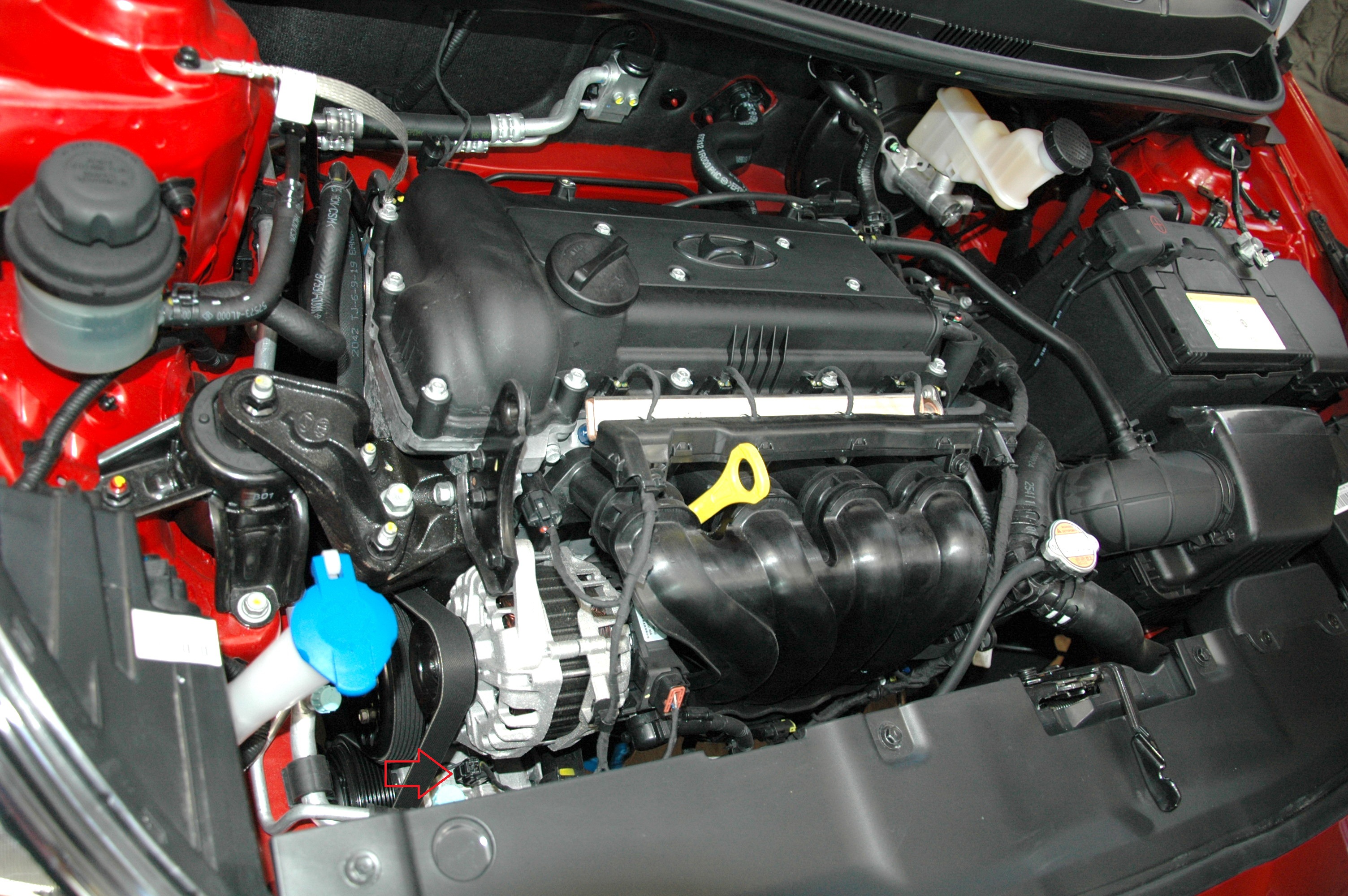

1. Снимаем воздушный фильтр, как описано здесь.

Снять корпус воздушного фильтра на автомобиле Hyundai Solaris

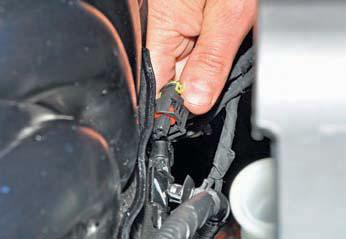

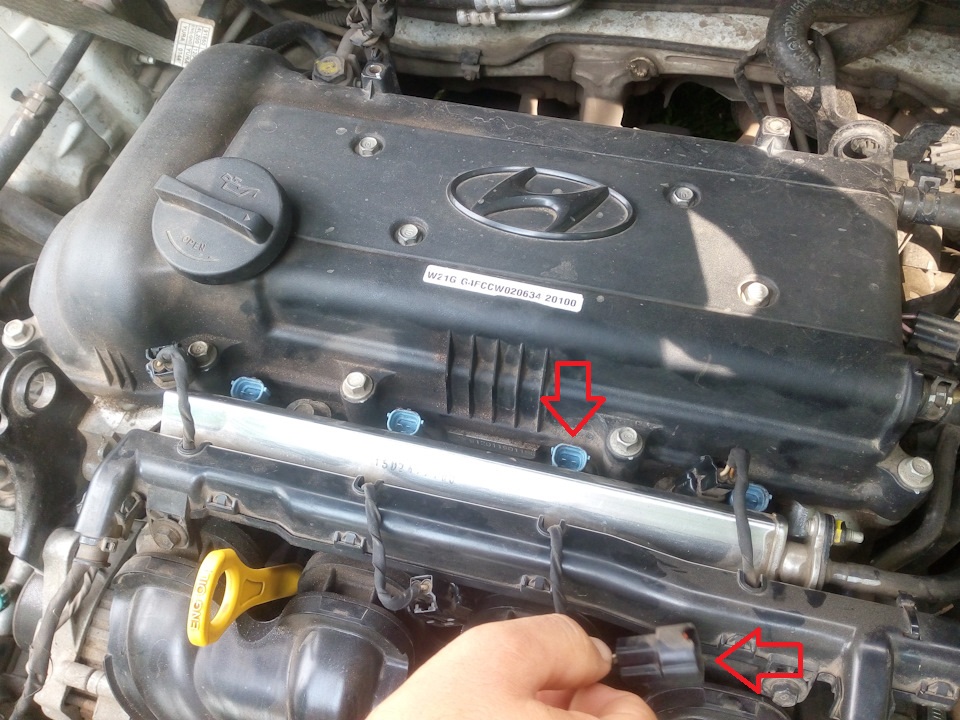

2. Отсоединяем колодки жгута проводов моторного отсека от разъемов топливных форсунок, как описано здесь.

Отсоединить колодки проводов от топливных форсунок на автомобиле Hyundai Solaris

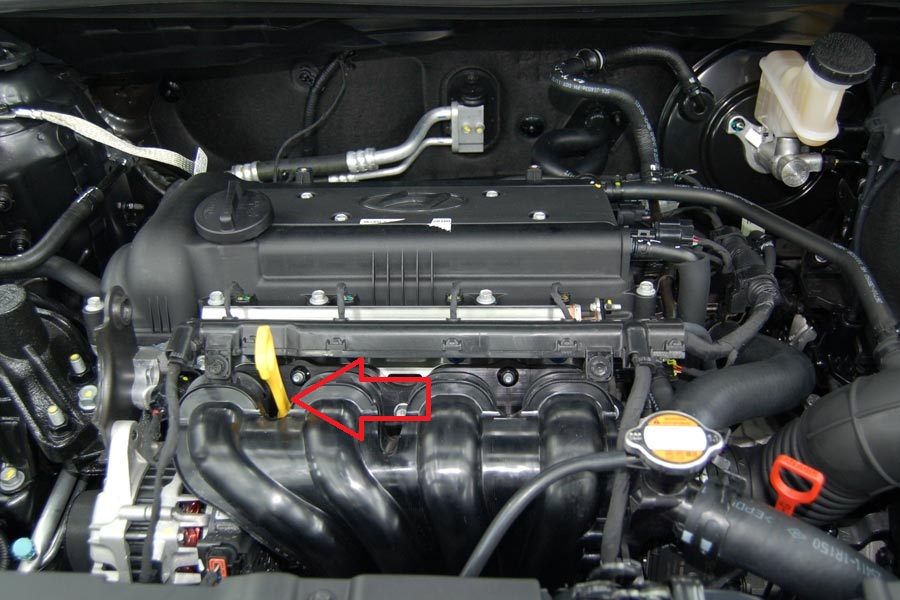

3. Вынимаем указатель уровня масла из направляющей трубки.

Снять указатель уровня масла из направляющей трубки на автомобиле Hyundai Solaris

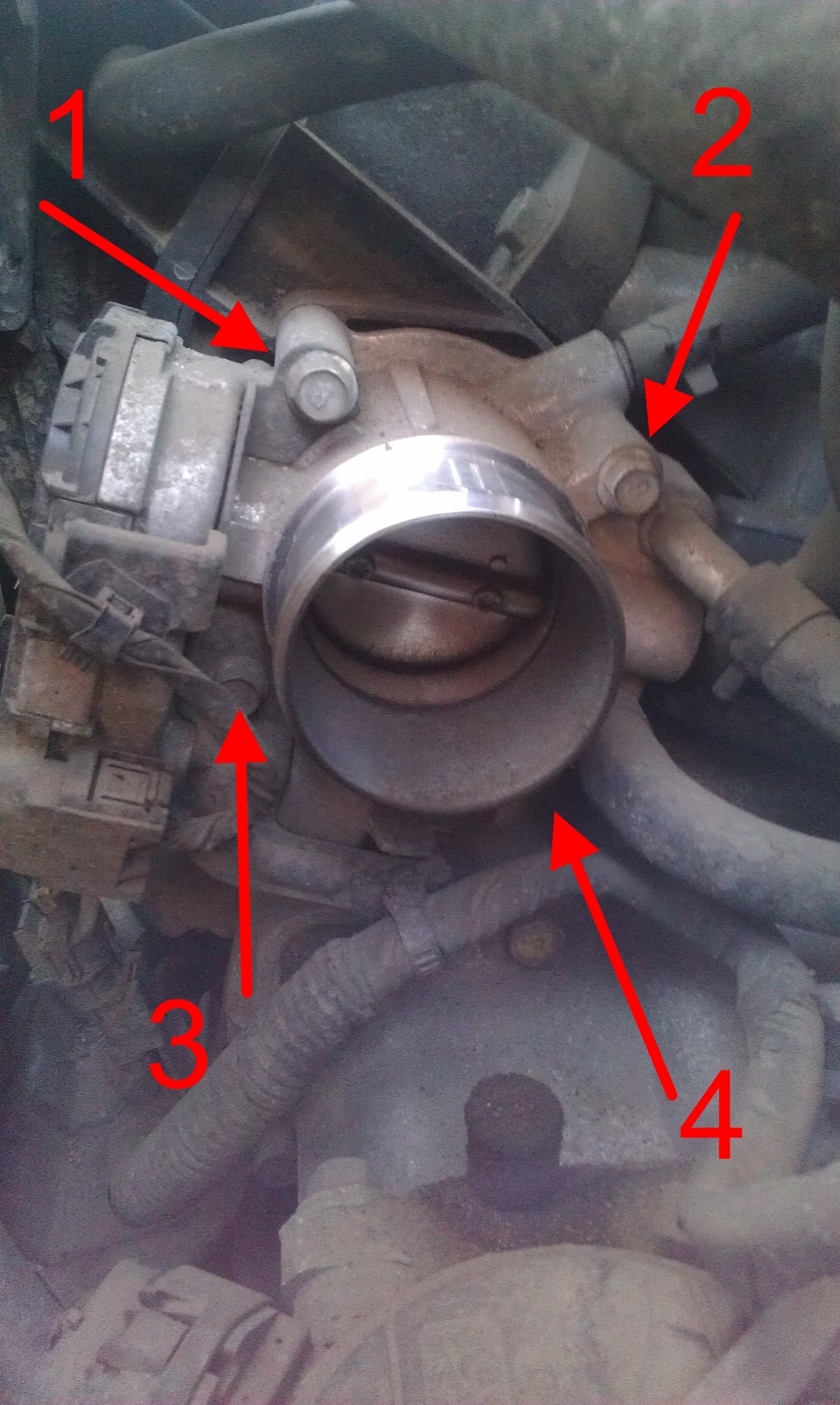

4. Отверните болты крепления дроссельного узла и отсоедините колодку проводов управления двигателем, как описано здесь.

Открутить болты дроссельного узла на автомобиле Hyundai Solaris

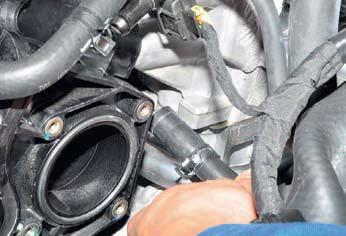

5. Отводим дроссельный узел от впускного трубопровода, не отсоединяя от штуцеров узла шланги подвода и отвода охлаждающей жидкости.

Примечание:

Закрепите дроссельный узел любым доступным способом, например подвязав проволокой к полке аккумуляторной батареи.

Закрепить дроссельный узел любым доступным способом на автомобиле Hyundai Solaris

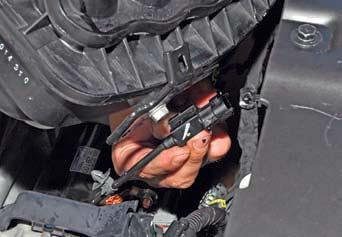

6. Нажимая на фиксаторы колодок жгута проводов моторного отсека, отсоединяем колодку от разъема, датчика абсолютного давления и температуры воздуха.

Отсоединяем колодку датчика абсолютного давления и температуры воздуха на автомобиле Hyundai Solaris

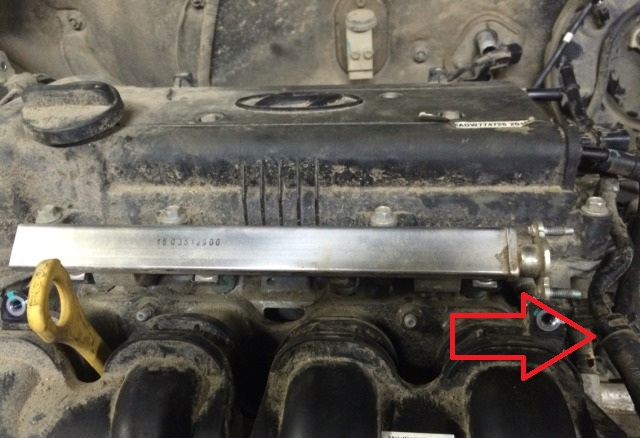

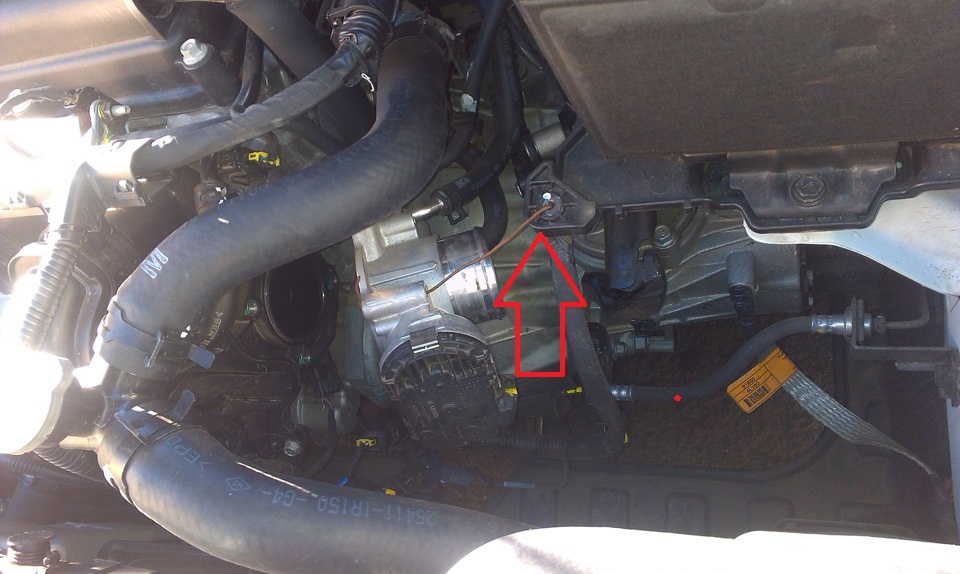

7. Отсоединяем колодку от разъема электромагнитного клапана системы регулирования фаз двигателя.

Отсоединить колодку от разъема электромагнитного клапана системы регулирования фаз двигателя на автомобиле Hyundai Solaris

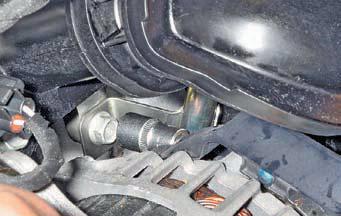

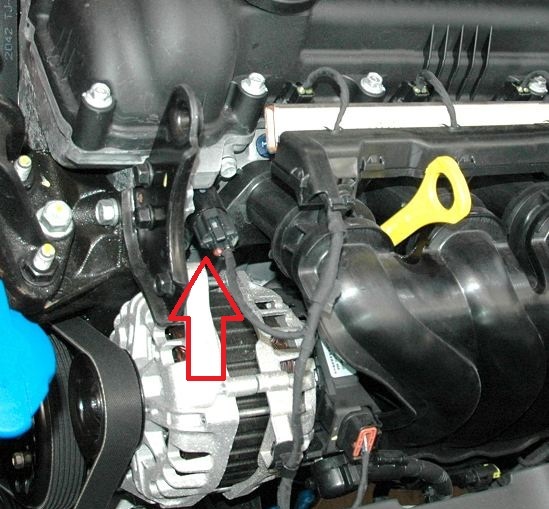

8. Отсоедините колодку от разъема генератора.

Отсоединить колодку от разъема генератора на автомобиле Hyundai Solaris

9. Отсоедините колодку от разъема электромагнитной муфты компрессора кондиционера, как описано здесь.

Отсоединить колодку от разъема электромагнитной муфты компрессора кондиционера на автомобиле Hyundai Solaris

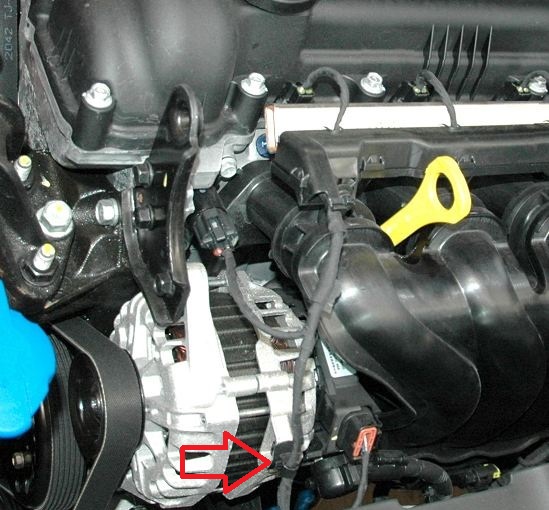

10. Сжав пассатижами ушки держателя жгута проводов вынимаем держатель из отверстия крышки генератора.

Снять держатель жгута проводов из отверстия крышки генератора на автомобиле Hyundai Solaris

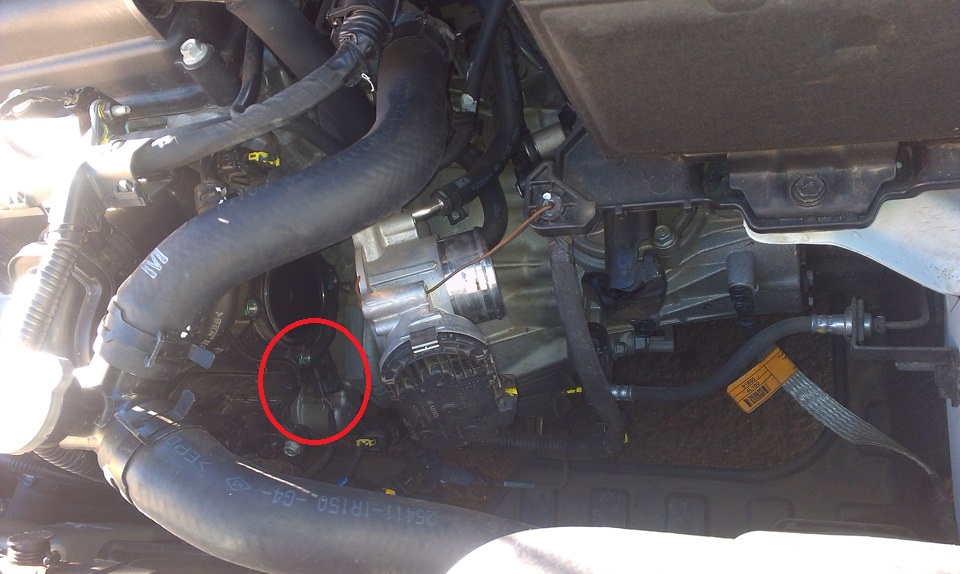

11. Нажав на фиксатор, отсоединяем колодку жгута проводов от колодки проводов датчика детонации, как описано здесь.

Отсоединяем колодку жгута проводов от колодки проводов датчика детонации на автомобиле Hyundai Solaris

12. Ключом «на 10» отворачиваем два болта крепления к впускному трубопроводу кожуха жгута проводов форсунок. Отводим кожух со жгутом проводов от впускного трубопровода.

Болты крепления  кожуха жгута проводов форсунок на автомобиле Hyundai Solaris

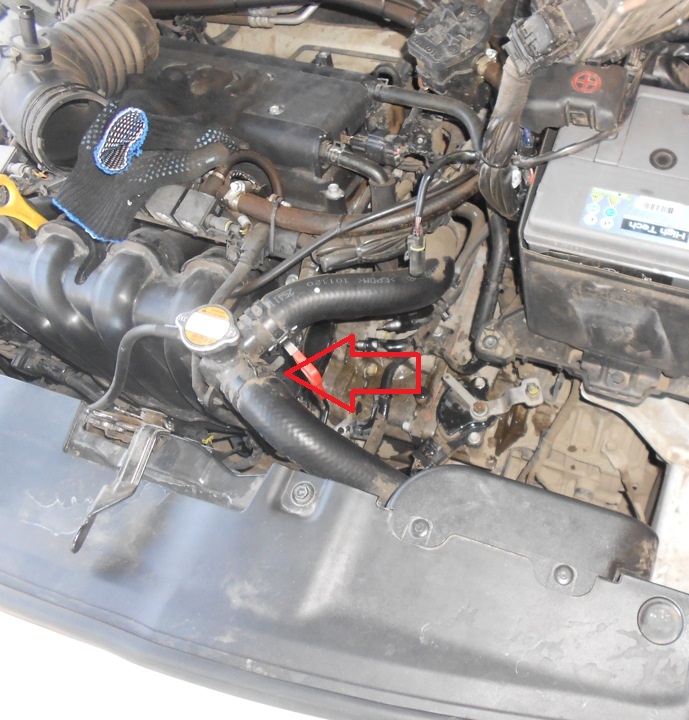

13. Сжав пассатижами концы хомута крепления шланга подвода разрежения к вакуумному усилителю тормозов, сдвигаем хомут по шлангу и снимаем шланг с трубки обратного клапана вакуумного усилителя тормозов.

Отсоединить шланг подвода разрежения к вакуумному усилителю тормозов на автомобиле Hyundai Solaris

14. Аналогично отсоединяем шланг вентиляции картера от патрубка впускного трубопровода.

Отсоединяем шланг вентиляции картера от патрубка впускного трубопровода на автомобиле Hyundai Solaris

15. Ключом «на 10» отворачиваем два болта крепления кронштейна заливной горловины системы охлаждения к впускному трубопроводу и отводим горловину со шлангами от трубопровода.

Болты крепления кронштейна заливной горловины системы охлаждения к впускному трубопроводу на автомобиле Hyundai Solaris

16. Ключом «на 10» отворачиваем на несколько витков резьбы болт крепления направляющей трубки указателя уровня масла в двигателе.

Ослабить болт крепления направляющей трубки указателя уровня масла на автомобиле Hyundai Solaris

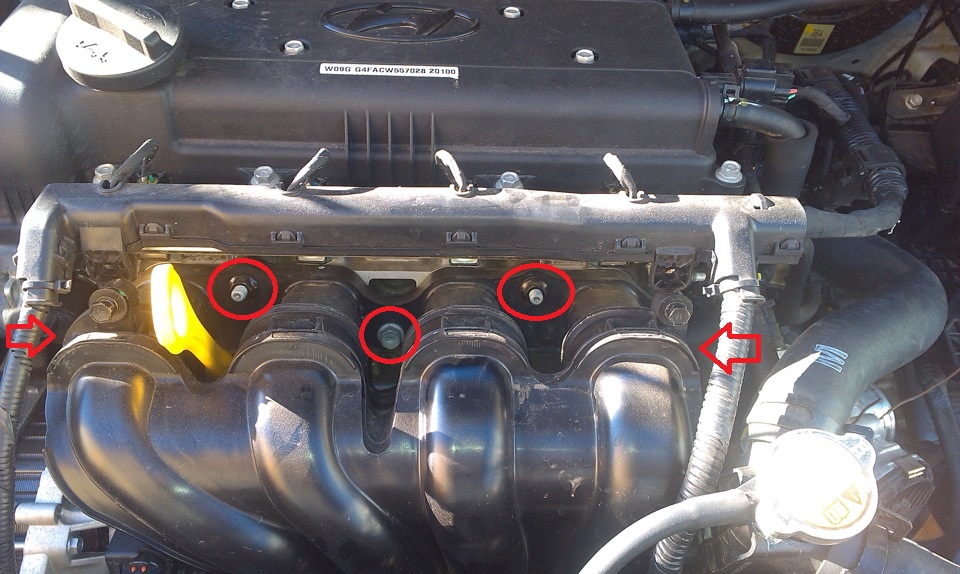

17. Головкой «на 12» отворачиваем три болта и две гайки шпилек крепления впускного трубопровода к головке блока цилиндров.

Болты крепления впускного трубопровода к головке блока цилиндров на автомобиле Hyundai Solaris

Примечание:

На фото два болта не видно, они показаны стрелками.

18. Сдвигаем впускной трубопровод со шпилек головки блока цилиндров. Повернув трубопровод, отсоединяем держатель жгута проводов датчика детонации и колодку жгута проводов датчика от кронштейна, закрепленного на впускном трубопроводе.

Отсоединяем держатель жгута проводов датчика детонации и колодку жгута проводов датчика от кронштейна на впускном трубопроводе на автомобиле Hyundai Solaris

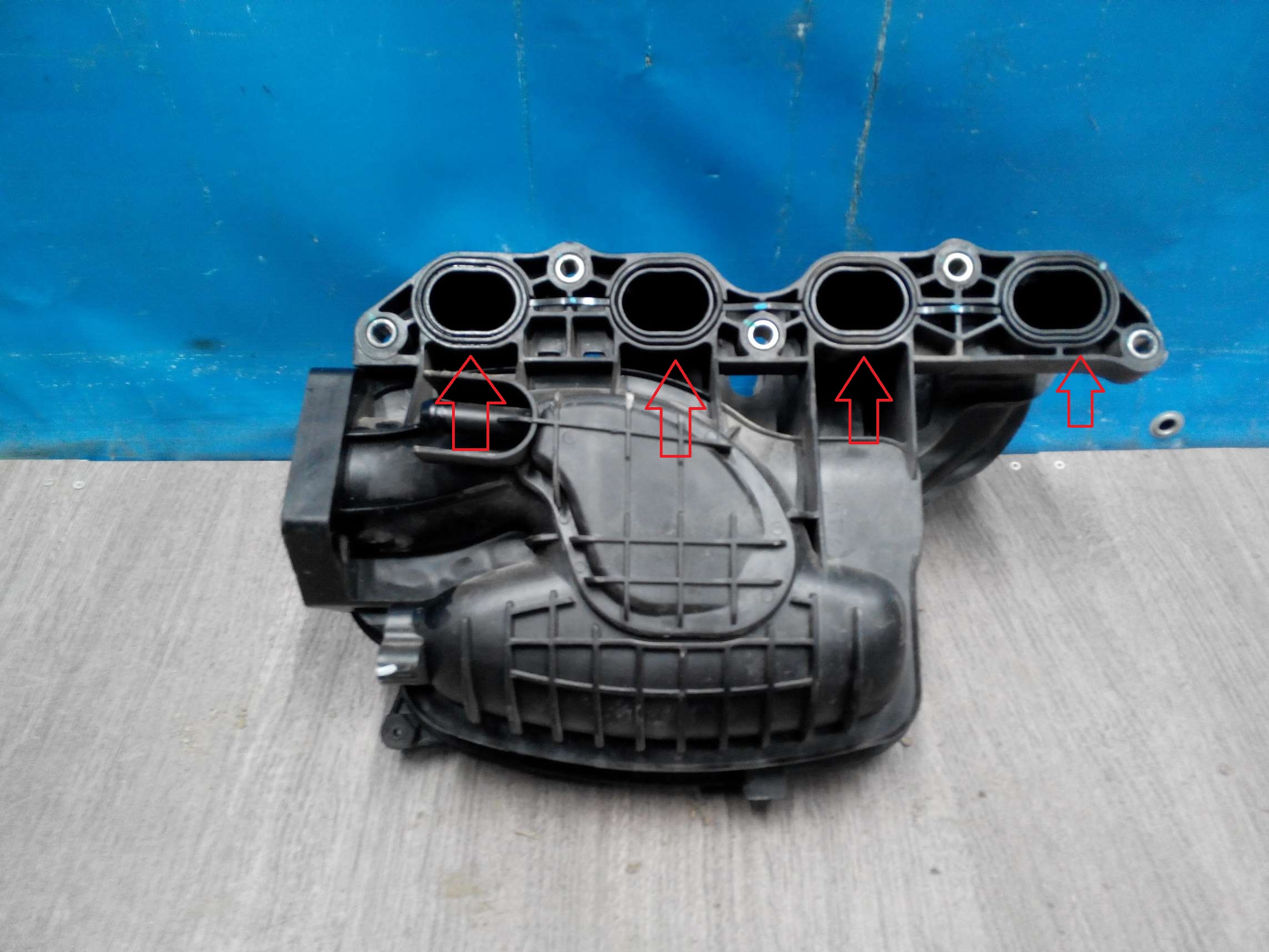

19. Вынимаем впускной трубопровод из моторного отсека и снимаем резиновую уплотнительную прокладку из пазов фланца впускного трубопровода.

Снять резиновую уплотнительную прокладку впускного трубопровода на автомобиле Hyundai Solaris

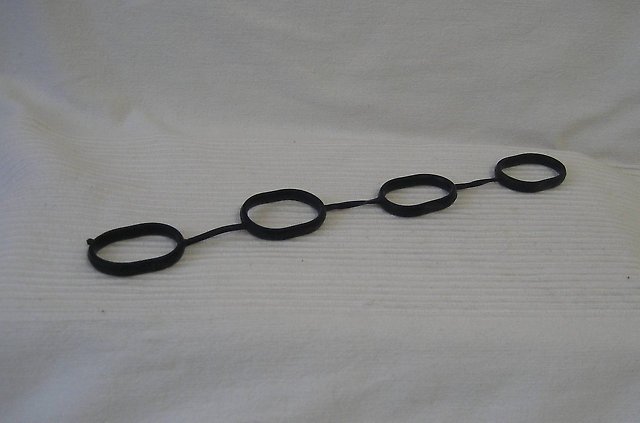

20. Уплотнительную прокладку впускного трубопровода заменяем новой.

Уплотнительная прокладка впускного трубопровода на автомобиле Hyundai Solaris

21. Устанавливаем впускной трубопровод и все ранее снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
