Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Гаечный ключ торцевой Г-образный 8 мм
- Отвертка плоская малая
- Съемник внешних стопорных колец
- Компрессор
- Пневмопистолет для обдувки
- Шестигранный ключ 10 мм
Детали и расходники:
- Ветошь
- Сетчатый фильтр
- Картридж ресивера-осушителя
- Компрессор кондиционера (при необходимости)
- Масло кондиционера
- Уплотнительные кольца заглушки ресивера-осушителя (при необходимости)
- Стопорное кольцо ресивера-осушителя (при необходимости)
Примечание:
В случае ремонта или замены элементов системы кондиционирования, если система кондиционирования находилась в открытом состоянии (были сняты какие-то узлы, разрушены трубопроводы и т.п.), фильтрующий элемент ресивера-осушителя (картридж) подлежит обязательной замене. Без этого, после заправки системы хладагент, не будет осушаться и внутри системы могут образоваться кислоты, которые разрушат детали кондиционера изнутри.
1. Снимите аккумуляторную батарею, как описано здесь.
2. Удалите хладагент из системы кондиционирования, как описано здесь.
3. Снимите конденсор, как описано здесь.
Примечание:
В зависимости от варианта исполнения ресивера, отверстие для замены фильтрующего элемента может быть закрыто заглушкой со стопорным кольцом или резьбовой пробкой.

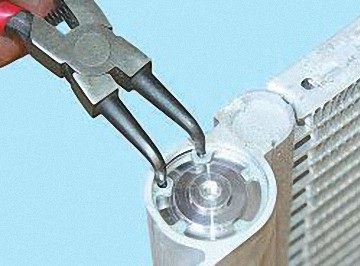

4. Если отверстие для замены фильтрующего элемента закрыто заглушкой со стопорным кольцом, то с помощью съемника снимите кольцо.
Примечание:
Извлеките заглушку. Для этой цели можно накрыть заглушку обтирочной тканью и подать в отверстие для подсоединения трубопроводов сжатый воздух.

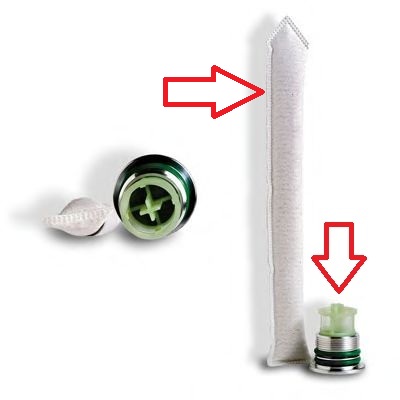

5. Извлеките из корпуса ресивера сетчатый фильтр и старый картридж.
6. Если отверстие для замены фильтрующего элемента закрыто резьбовой пробкой, то выверните ее шестигранным ключом и извлеките пробку.
7. Извлеките из корпуса ресивера сетчатый фильтр и старый картридж.
ПРЕДУПРЕЖДЕНИЕ:
Если на поверхности картриджа обнаружены частицы алюминия или пластика, значит, разрушилась насосная часть компрессора. Замена только картриджа в этом случае не даст положительного результата. Потребуется замена компрессора с промывкой системы. Эта достаточно трудоемкая процедура может быть выполнена только в специализированном сервисном центре с использованием специального технологического оборудования.

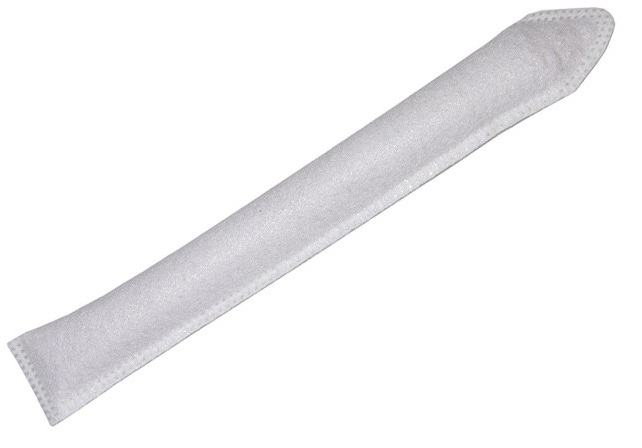

8. Распечатайте герметичную упаковку и установите в ресивер новый картридж.
Предупреждение:
Приобретая новый фильтрующий элемент (картридж), убедитесь, что он хранился в герметичной упаковке. Фильтрующий элемент, хранившийся без упаковки, для использования не пригоден, даже если он совершенно новый и чистый.

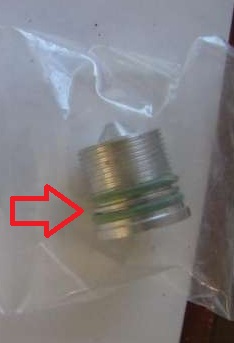

9. Смажьте уплотнительные кольца заглушки чистым маслом для компрессора. Вверните заглушку в ресивер.
Примечание:
Если отверстие было закрыто заглушкой со стопорным кольцом, то установите заглушку в ресивер и зафиксируйте ее стопорным кольцом. Убедитесь, что стопорное кольцо полностью вошло в проточку корпуса.
10. Установите конденсор в порядке, обратном снятию, как описано здесь.
11. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
