Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Отвертка крестовая средняя
- Отвертка плоская средняя
Детали и расходники:
- Емкость техническая
- Датчик температуры воздуха поступающего в салон
- Радиатор отопителя
Примечание:
Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор. Датчик температуры воздуха снимаем для замены.

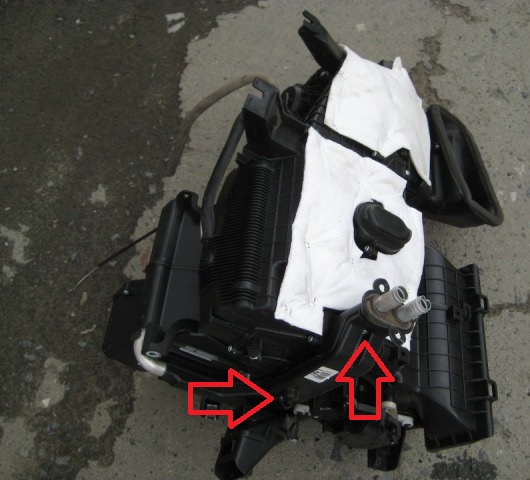

Радиатор отопителя и датчик температуры воздуха установлены в корпусе отопителя.
Для замены датчика температуры выполните следующее:
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

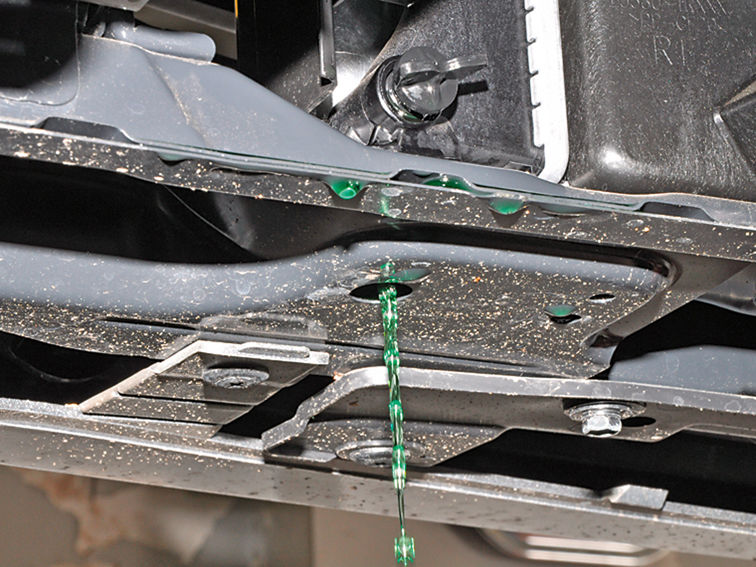

2. Сливаем охлаждающую жидкость, как описано здесь.

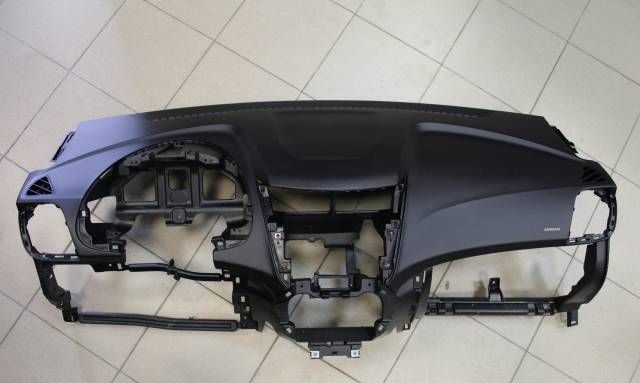

3. Снимаем панель приборов, как описано здесь.

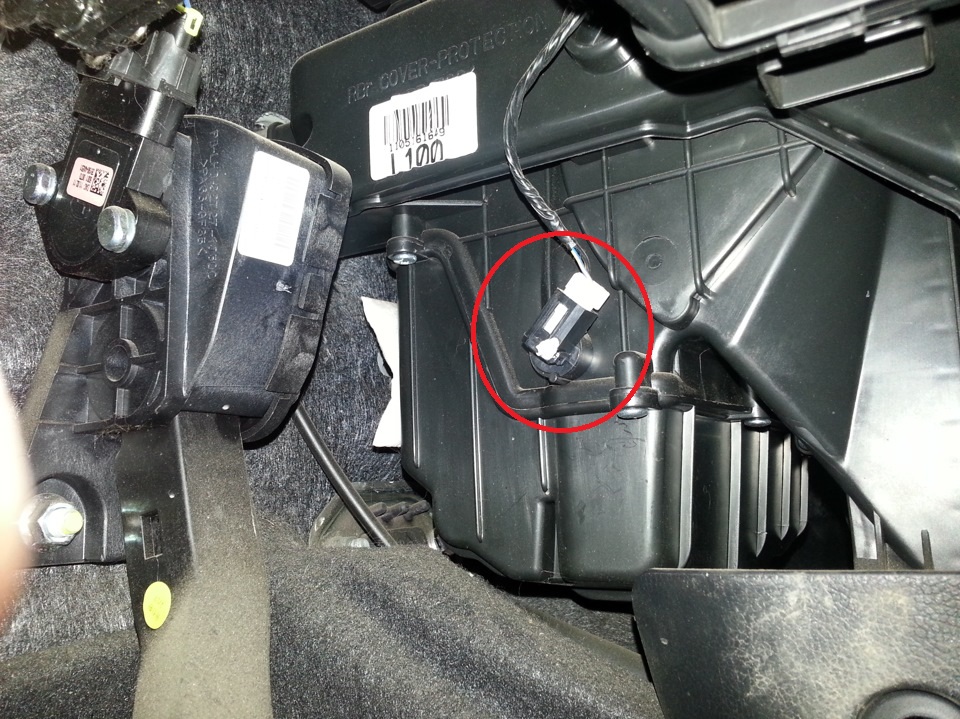

4. Повернув датчик против часовой стрелки до упора, вынимаем датчик из корпуса отопителя.

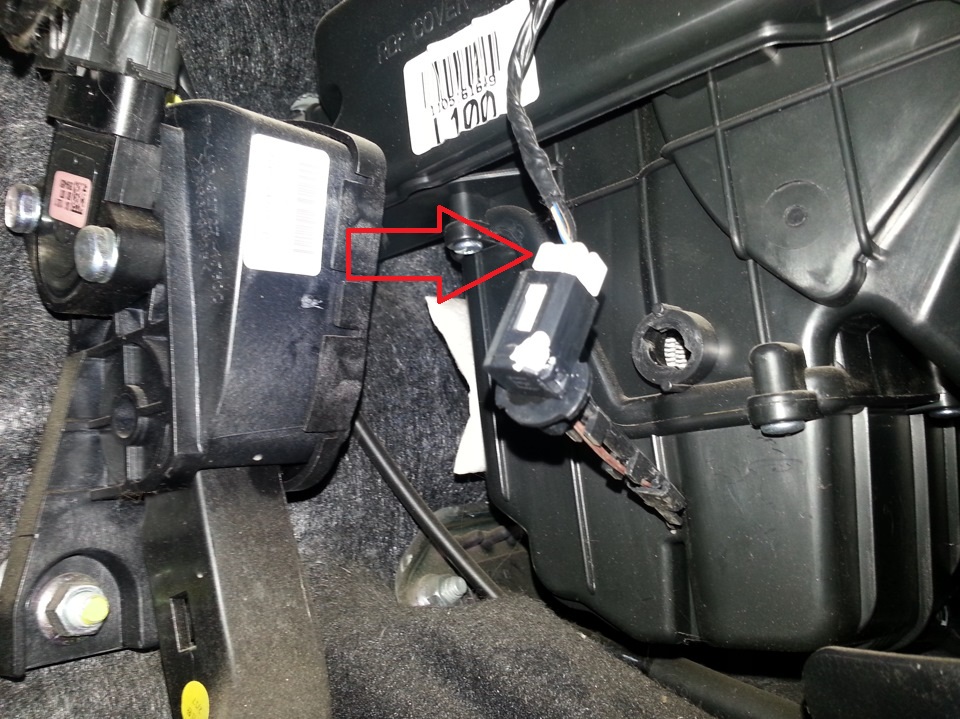

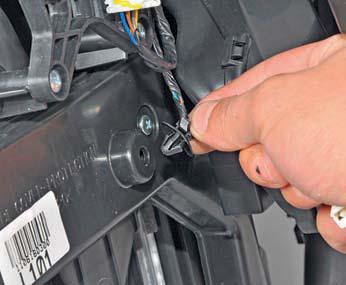

5. Нажмите отвёрткой на фиксатор колодки проводов и отсоедините колодку от датчика температуры.

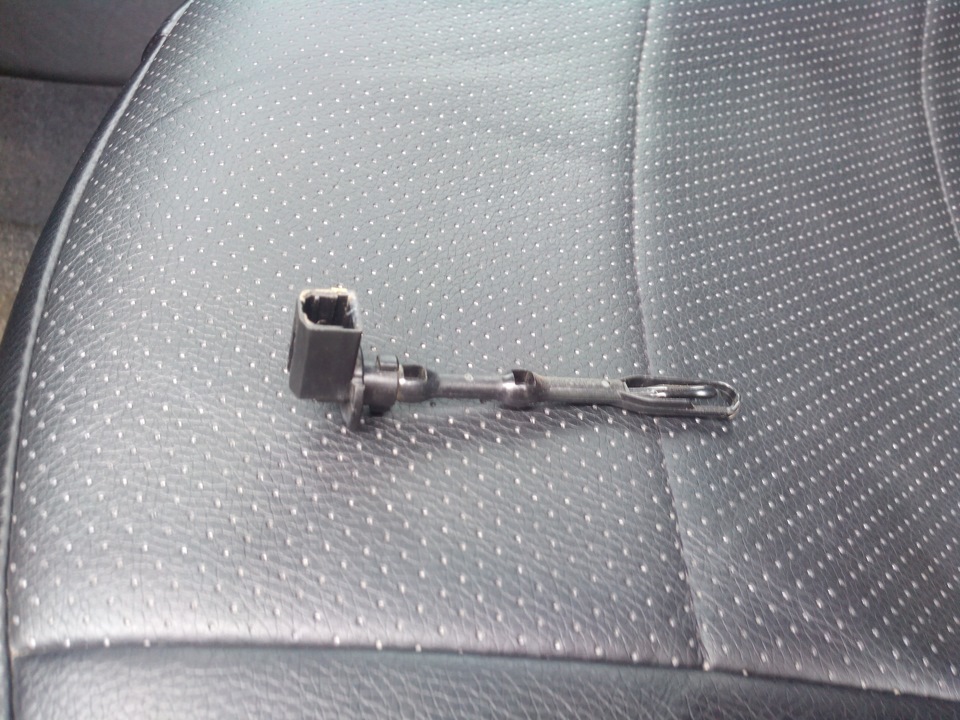

Датчик температуры воздуха, поступающего в салон.
6. Устанавливаем датчик температуры воздуха в обратной последовательности.
Для снятия радиатора отопителя выполните следующее:
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Сливаем охлаждающую жидкость, как описано здесь.
3. Снимаем панель приборов, как описано здесь.
4. Для снятия радиатора отопителя, отсоединяем колодку проводов от датчика температуры воздуха.
5. Отсоединяем держатель жгута проводов от крышки радиатора отопителя.
6. Крестообразной отвёрткой отворачиваем саморез крепления воздуховода к ногам водителя и снимаем воздуховод.

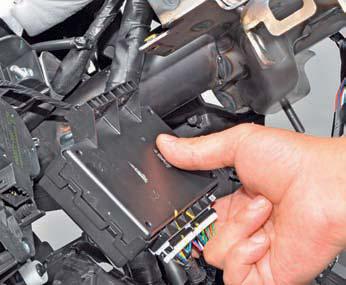

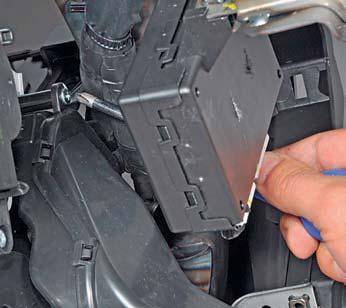

7. Отвернув два болта, снимаем с кронштейна блок управления электропакетом и отводим его в сторону.
8. Крестообразной отвёрткой отворачиваем два самореза крепления крышки радиатора, снимаем крышку и радиатор (для наглядности показано на снятом отопителе).

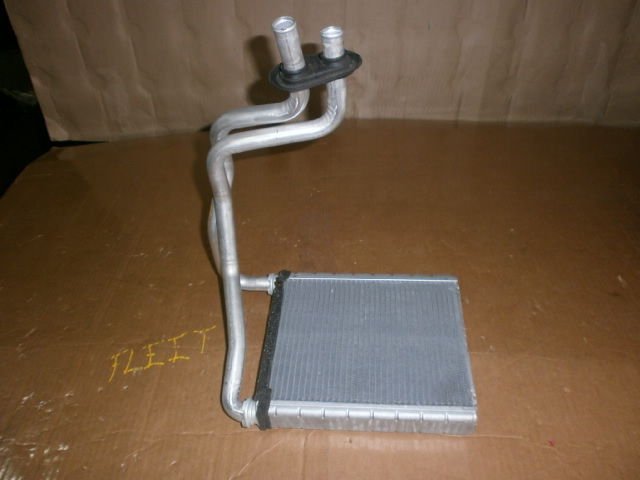

Радиатор отопителя.
9. Устанавливаем радиатор отопителя в обратной последовательности.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
