Снятие и установка датчика положения коленчатого вала Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток 10 мм

Детали и расходники:

  • Датчик положения коленчатого вала (при необходимости)
  • Уплотнительное кольцо датчика положения коленчатого вала (при необходимости)

Примечание:

Снимаем датчик положения коленчатого вала для замены его уплотнительного кольца или самого датчика, а также при демонтаже поддона картера.

Работу выполняем на смотровой канаве или эстакаде.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод от клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

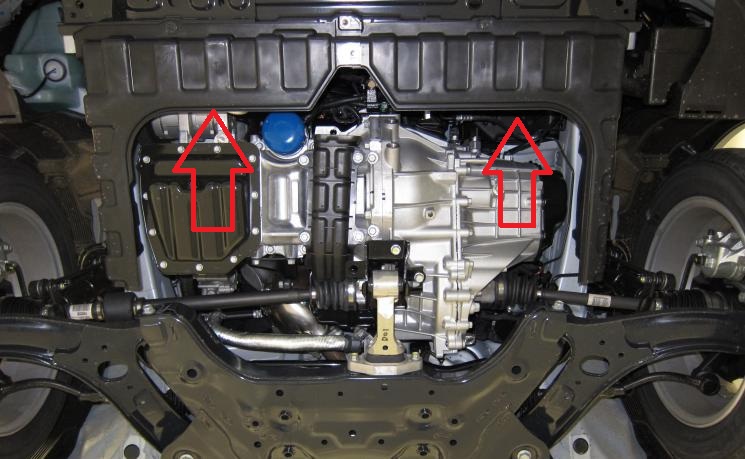

2. Снимаем грязезащитные щитки моторного отсека, как описано здесь.

Снять грязезащитные щитки моторного отсека на автомобиле Hyundai Solaris

3. Нажав фиксатор колодки переднего жгута проводов, отсоединяем колодку от колодки жгута проводов датчика положения коленчатого вала.

Снять колодку жгута проводов датчика положения коленчатого вала на автомобиле Hyundai Solaris

4. Вынимаем держатель жгута проводов датчика из отверстия в кронштейне.

Снять держатель жгута проводов датчика на автомобиле Hyundai Solaris

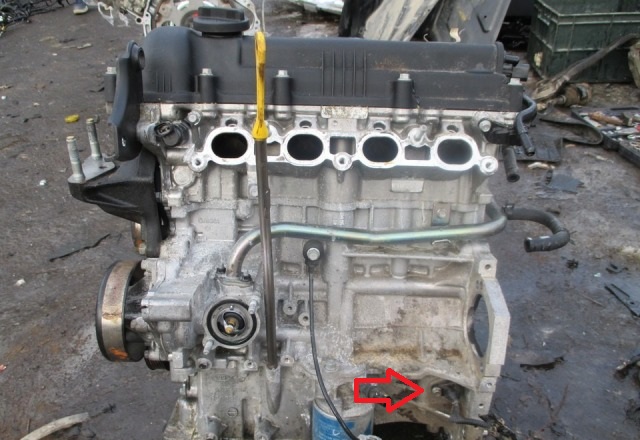

5. Головкой «на 10» отворачиваем болт крепления датчика и вынимаем датчик из гнезда поддона картера (для наглядности показано на снятом двигателе).

Открутить крепление датчика коленчатого вала на автомобиле Hyundai Solaris

Примечание:

Датчик уплотняется в гнезде поддона картера резиновым кольцом.

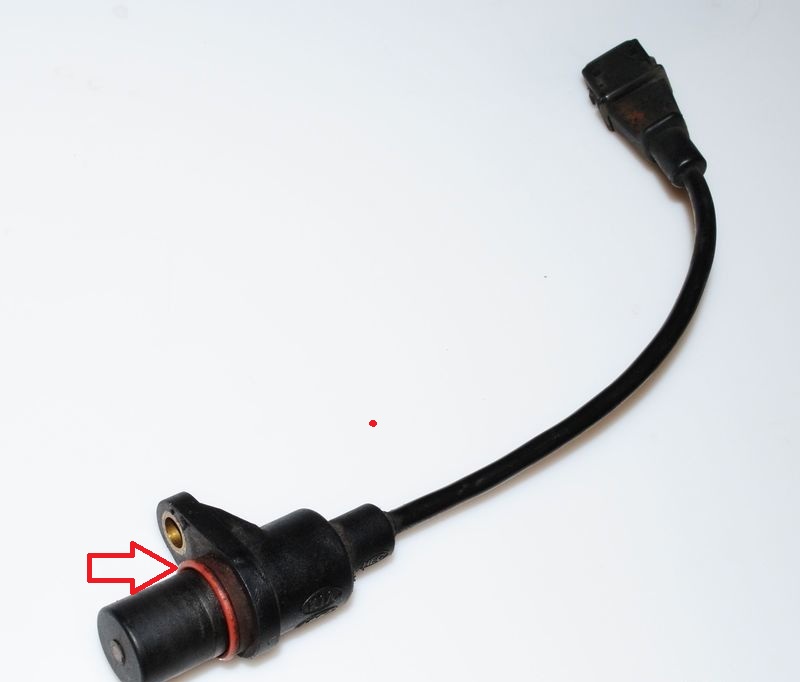

Датчик коленчатого вала на автомобиле Hyundai Solaris

Датчик коленчатого вала с уплотнительным кольцом.

6. Устанавливаем датчик положения коленчатого вала в обратной последовательности.

ПРЕДУПРЕЖДЕНИЕ:

При повреждении уплотнительного кольца датчика (трещины, разрывы, замятия) или потере им эластичных свойств заменяем кольцо.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
