Снятие рулевой колонки и замена элементов промежуточного вала Hyundai Solaris

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 12 мм
  • Гаечный ключ торцевой Г-образный 14 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Промежуточный вал

Примечание:

Рулевую колонку снимаем для замены в сборе при выходе из строя подшипников вала колонки.

1. Снимаем подрулевые переключатели, как описано здесь.

2. Отсоединяем колодки проводов выключателя зажигания и катушки АПС от выключателя зажигания, как описано здесь.

Отсоединяем колодки проводов выключателя зажигания и катушки на автомобиле Hyundai Solaris

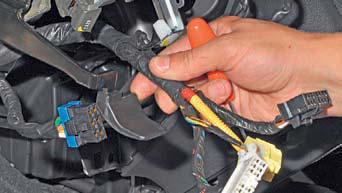

3. Отводим жгуты проводов от рулевой колонки.

Отводим жгуты проводов от рулевой колонки на автомобиле Hyundai Solaris

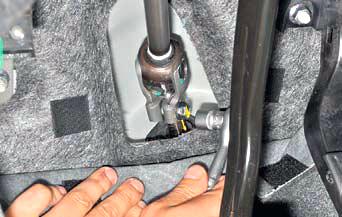

4. Ключом «на 12» отворачиваем болт крепления нижнего карданного шарнира промежуточного вала к валу приводной шестерни рулевого механизма, и вынимаем болт.

Отворачиваем болт крепления нижнего карданного шарнира промежуточного вала на автомобиле Hyundai Solaris

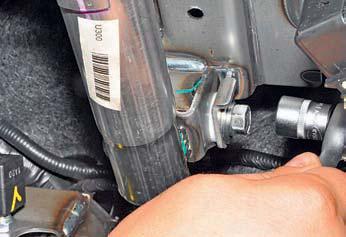

5. Под панелью приборов ключом «на 14» отворачиваем специальный болт крепления нижней опоры рулевой колонки к каркасу панели приборов, и вынимаем болт.

Отворачиваем специальный болт крепления нижней опоры рулевой колонки на автомобиле Hyundai Solaris

6. Ключом «на 12» отворачиваем две гайки крепления рулевой колонки к каркасу панели приборов.

Отворачиваем две гайки крепления рулевой колонки на автомобиле Hyundai Solaris

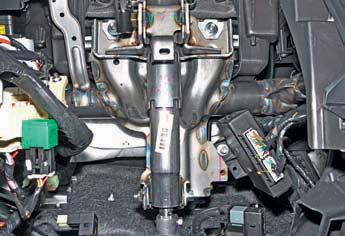

7. Места крепления рулевой колонки к каркасу панели приборов.

Места крепления рулевой колонки к каркасу панели приборов на автомобиле Hyundai Solaris

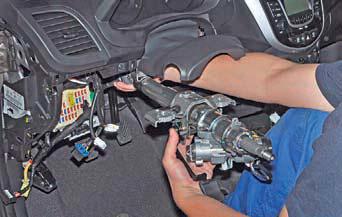

8. Вынимаем рулевую колонку с промежуточным валом из-под панели приборов.

Вынимаем рулевую колонку с промежуточным валом из-под панели приборов на автомобиле Hyundai Solaris

9. Устанавливаем рулевую колонку в обратной последовательности.

Примечание:

Нижний карданный шарнир монтируем на вал приводной шестерни рулевого механизма так, чтобы болт крепления карданного шарнира совместился с проточкой на валу шестерни.

10. При необходимости замены элементов промежуточного вала его можно снять с автомобиля, не демонтируя рулевую колонку. Для этого отворачиваем болт крепления нижнего карданного шарнира промежуточного вала к валу приводной шестерни рулевого механизма.​

Отворачиваем болт крепления нижнего карданного шарнира промежуточного вала на автомобиле Hyundai Solaris

Примечание:

Дальнейшие операции для наглядности показываем на снятой рулевой колонке.​

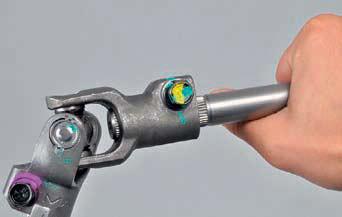

11. Ключом «на 12» ослабляем болт, стягивающий клеммное соединение промежуточного вала с верхним карданным шарниром.

Ослабляем болт стягивающий клеммное соединение промежуточного вала с верхним карданным шарниром на автомобиле Hyundai Solaris

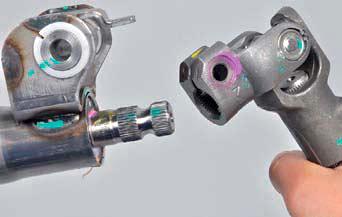

12. Вдвигаем промежуточный вал в отверстие вилки верхнего шарнира.

Вдвигаем промежуточный вал в отверстие вилки верхнего шарнира на автомобиле Hyundai Solaris

Примечание:

Вилка нижнего шарнира разъединена с валом приводной шестерни рулевого механизма.

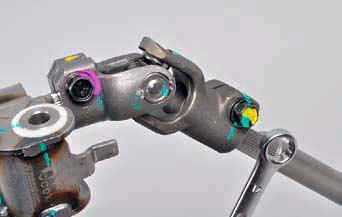

13. Ключом «на 12» отворачиваем болт крепления верхнего шарнира к валу рулевой колонки, и снимаем промежуточный вал.

Отворачиваем болт крепления верхнего шарнира к валу рулевой колонки на автомобиле Hyundai Solaris

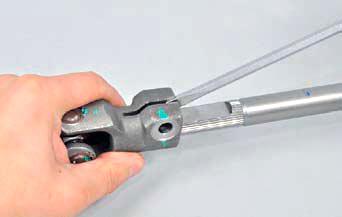

14. Разъединить промежуточный вал и верхний шарнир легче, если немного разжать лезвием плоской отвертки щель в вилке.

Разъединить промежуточный вал и верхний шарнир на автомобиле Hyundai Solaris

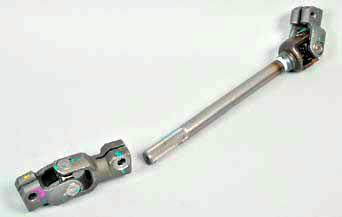

15. Верхний шарнир и промежуточный вал.

Верхний шарнир и промежуточный вал на автомобиле Hyundai Solaris

16. Устанавливаем промежуточный вал в обратной последовательности.

Примечание:

После замены узлов, описанных в этой работе, необходимо установить рулевое колесо так, чтобы при движении прямо его боковые спицы располагались горизонтально. Этого можно добиться либо переставляя вилку промежуточного вала по шлицам вала приводной шестерни рулевого механизма либо переставляя по шлицам рулевое колесо, как описано здесь.
