Особенности устройства системы отопления Hyundai Solaris

На автомобиле установлен отопитель салона жидкостного типа.

Радиатор отопителя объединен с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.

Шланги радиатора отопителя и системы охлаждения.

Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов.

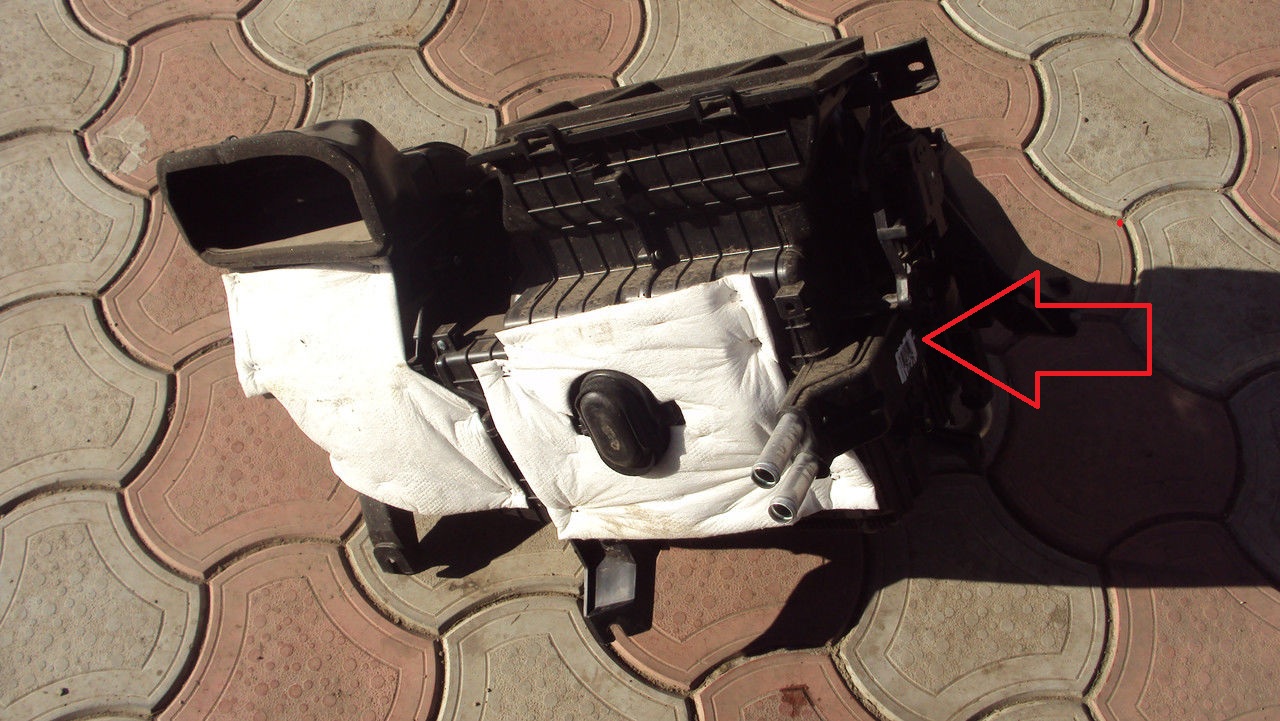

Расположение радиатора отопителя.

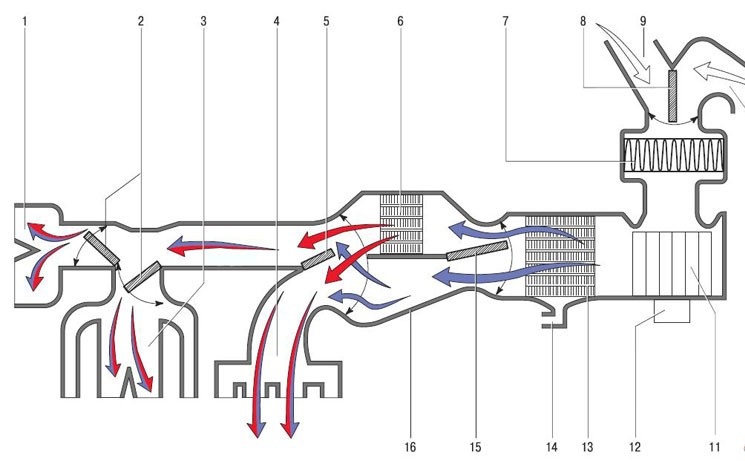

Принципиальная схема движения воздушных потоков в системе отопления, кондиционирования и вентиляции салона:

1 – сопла обдува стекла ветрового окна;

2 – заслонки распределения воздушных потоков к соплам обдува стекла ветрового окна и панели приборов;

3 – сопла панели приборов;

4 – воздуховоды обогрева зоны ног водителя и переднего пассажира;

5 – заслонка распределения воздушных потоков к соплам панели приборов и воздуховодам обогрева зоны ног водителя и переднего пассажира;

6 – радиатор отопителя;

7 – салонный воздушный фильтр;

8 – заслонка системы рециркуляции воздуха;

9 – короб воздухопритока;

10 – воздухозаборник в салоне автомобиля;

11 – крыльчатка воздухонагнетателя;

12 – электродвигатель воздухонагнетателя;

13 – испаритель кондиционера;

14 – дренажное отверстие для слива конденсата;

15 – заслонка регулятора температуры;

16 – корпус блока системы отопления и кондиционирования.

Основные узлы отопителя салона:

Радиатор отопителя, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости.

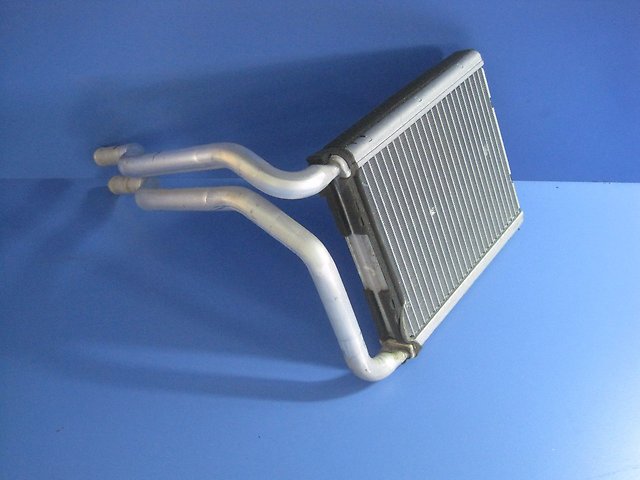

Радиатор отопителя.

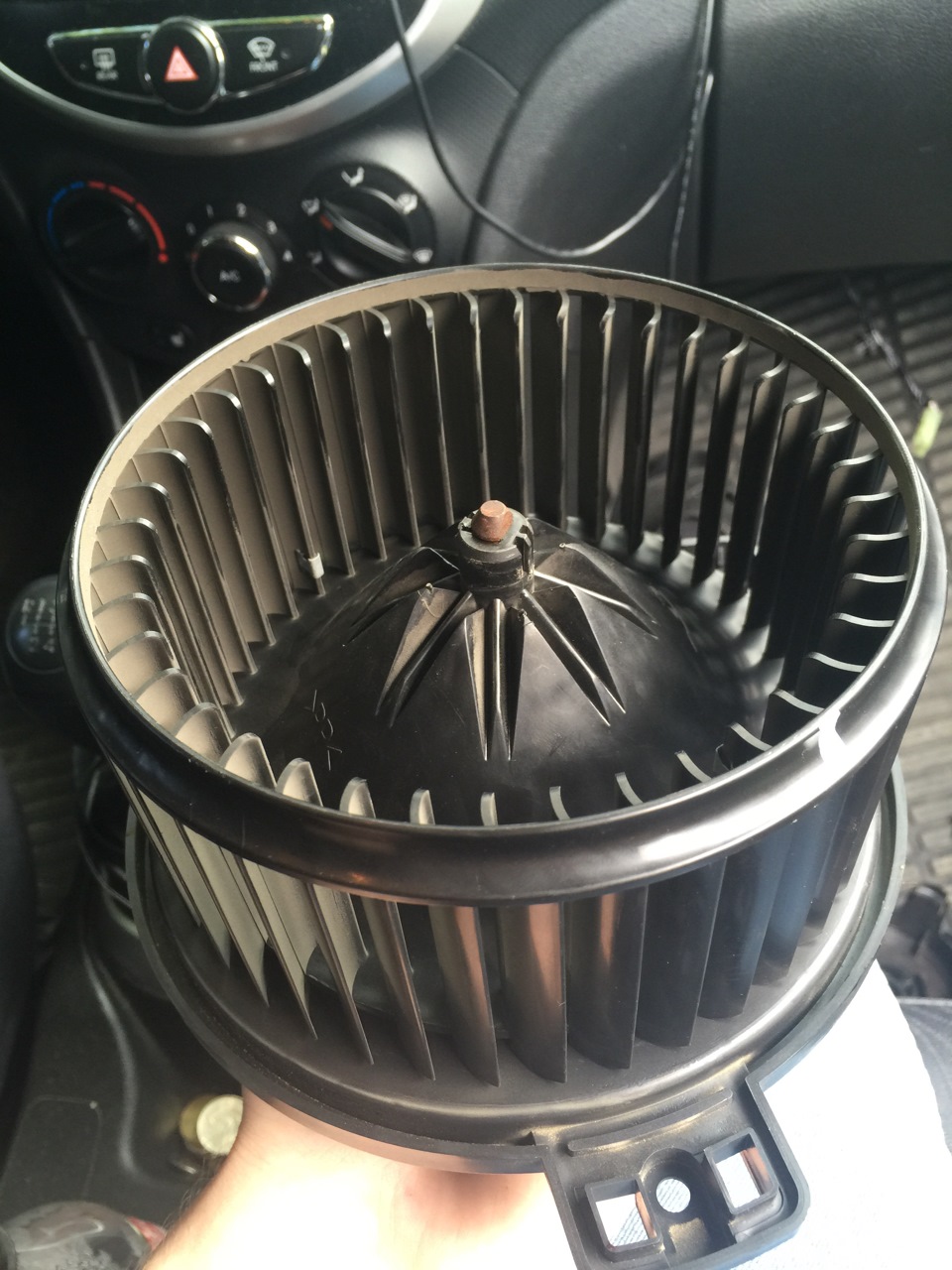

Электродвигатель воздухонагнетателя с возбуждением от постоянных магнитов обеспечивает регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера. Для получения различных значений частоты вращения воздухонагнетателя в цепи питания электродвигателя установлен блок дополнительных резисторов.

Воздухонагнетатель.

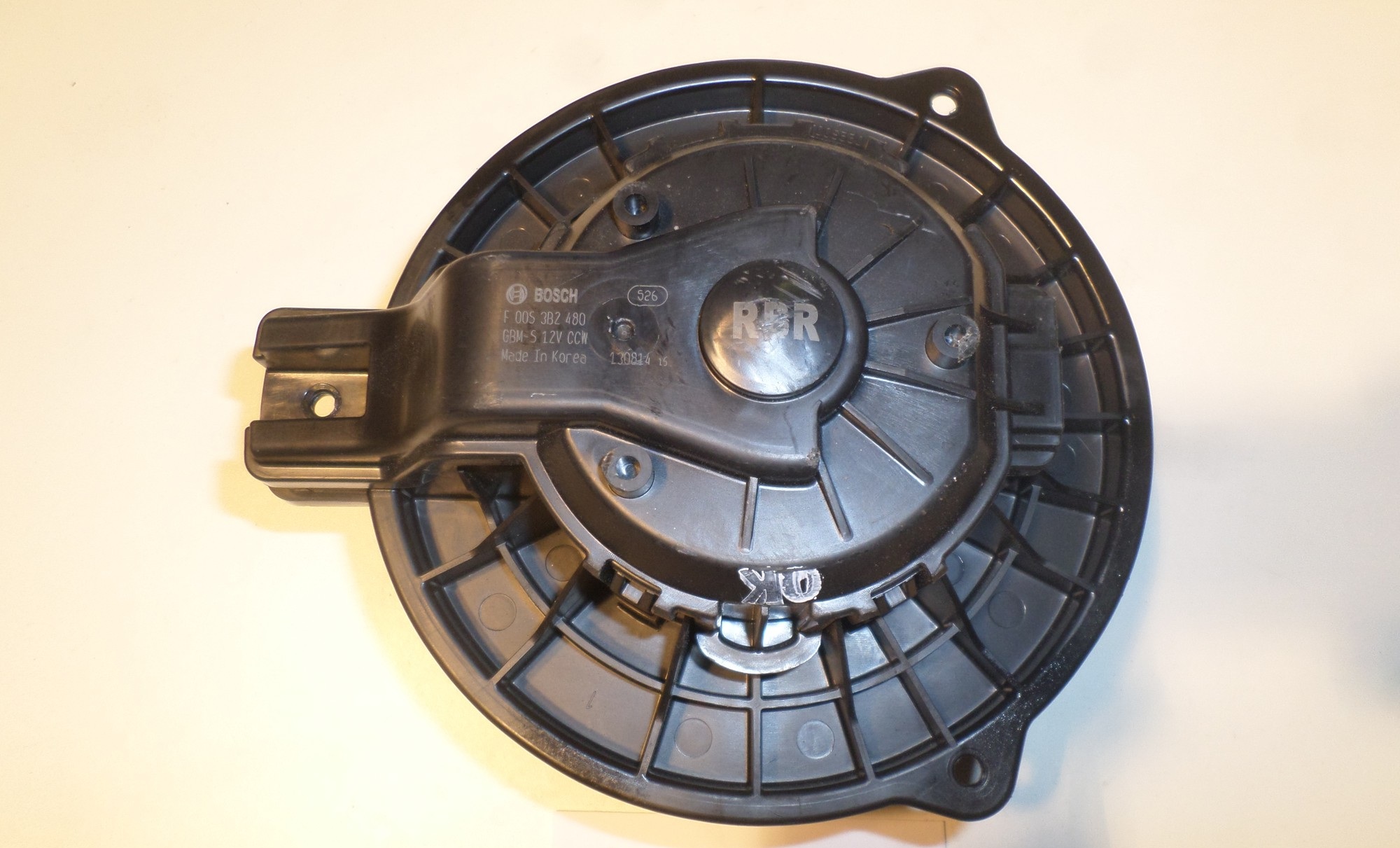

Электродвигатель.

Заслонка регулятора температуры воздуха (под номер 15 на схеме движения воздушных потоков в системе отопления), поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через радиатор отопителя, и наружного воздуха, проходящего в обход радиатора отопителя.

Заслонки распределения воздуха (под номер 2 на схеме движения воздушных потоков в системе отопления), поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.
