Замена подшипника ступицы переднего колеса Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская большая
  • Гаечный ключ торцевой Г-образный 32 мм
  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 17 мм
  • Гаечный ключ накидной прямой 19 мм
  • Гаечный ключ накидной прямой 17 мм
  • Тиски
  • Две монтажные лопатки
  • Зубило
  • Напильник трехгранный
  • Чашечный съемник
  • Упоры под колеса «башмаки»
  • Домкрат винтовой

Детали и расходники:

  • Подшипник ступицы переднего колеса
  • Специальная смазка для подшипников
  • Моторное масло

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Установите противооткатные упоры («башмаки») под задние колеса на автомобиле Hyundai Solaris

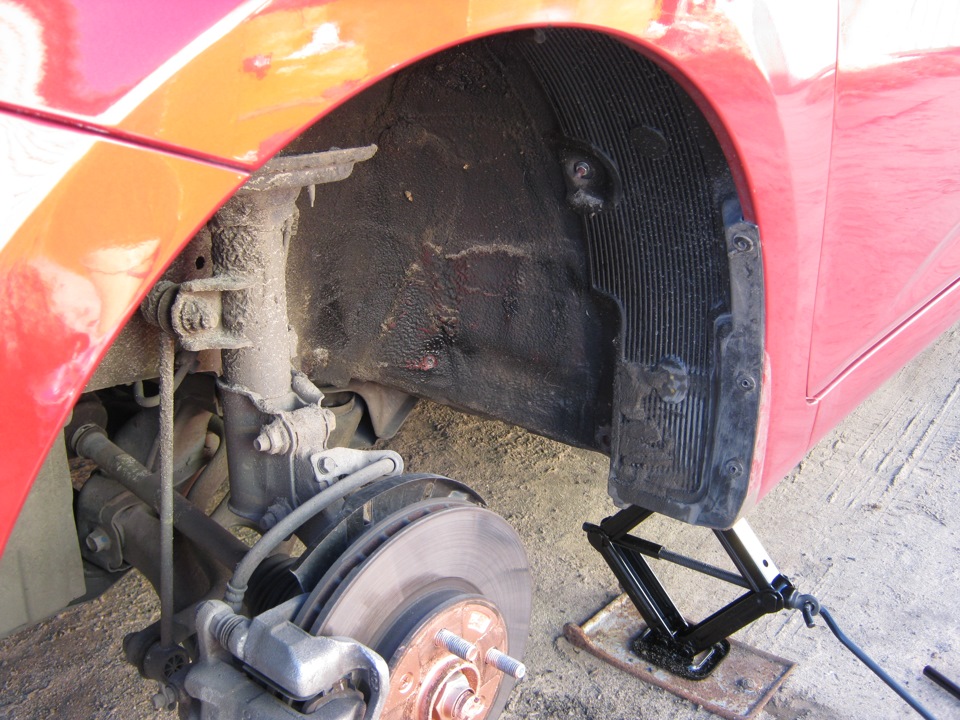

2. Ослабьте затяжку гаек крепления колеса, приподнимите переднюю, часть автомобиля, отверните гайки крепления колеса и снимите колесо.

Снимите колесо на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

3. Удерживая от проворачивания приводной вал отвёрткой, вставленной в отверстие для вентиляции тормозного диска, головкой «на 32» отворачиваем гайку ступицы.

Отворачиваем гайку ступицы на автомобиле Hyundai Solaris

Примечание:

Отвёртка упирается в тормозную скобу.

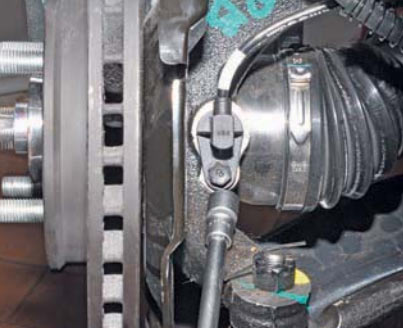

4. Снимаем датчик скорости вращения колеса.

Снимаем датчик скорости вращения колеса на автомобиле Hyundai Solaris

Примечание:

Ключом «на 10» отворачиваем болт крепления датчика к поворотному кулаку и снимаем датчик.

5. Снимаем тормозной диск, как описано здесь.

6. Ключом «на 17» отворачиваем гайку крепления, и выпрессовываем из отверстия поворотного кулака палец наконечника рулевой тяги.

Отворачиваем гайку крепления, и выпрессовываем из отверстия поворотного кулака палец наконечника рулевой тяги на автомобиле Hyundai Solaris

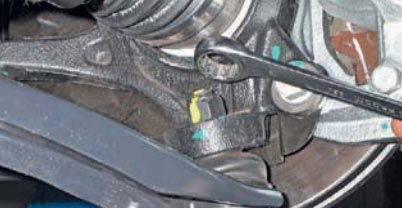

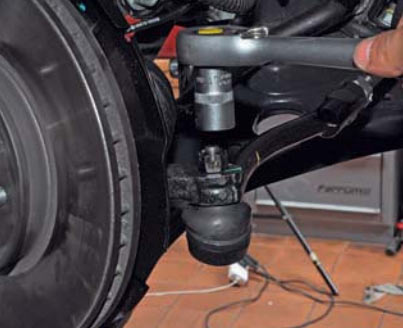

7. Ключом «на 19» отворачиваем гайку крепления пальца шаровой опоры и выпрессовываем палец шаровой опоры.

Отворачиваем гайку крепления пальца шаровой опоры на автомобиле Hyundai Solaris

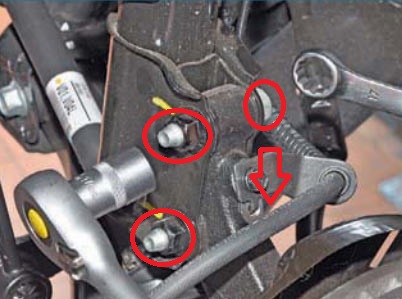

8. Ключом «на 17» отворачиваем две гайки крепления корпуса стойки к поворотному кулаку, удерживая от проворачивания болт ключом «на 17».

Отворачиваем две гайки крепления корпуса стойки к поворотному кулаку на автомобиле Hyundai Solaris

Примечание:

Одного болта на фото не видно. Он показан стрелкой.

9. Снимаем поворотный кулак.

Снимаем поворотный кулак на автомобиле Hyundai Solaris

10. Зажимаем поворотный кулак в тисках.

Зажимаем поворотный кулак в тисках на автомобиле Hyundai Solaris

11. Двумя монтажными лопатками выпрессовываем ступицу из поворотного кулака.

Двумя монтажными лопатками выпрессовываем ступицу из поворотного кулака на автомобиле Hyundai Solaris

Примечание:

Из-за плотной посадки подшипника на ступице он, как правило, разрушается и на ступице остается его внутреннее кольцо.

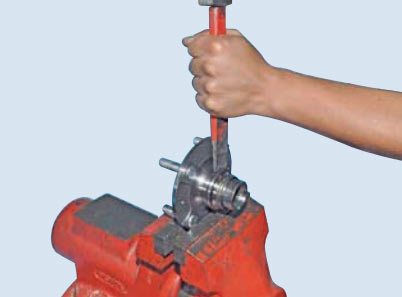

12. Внутреннее кольцо, оставшееся на ступице, сдвигаем зубилом.

Внутреннее кольцо, оставшееся на ступице, сдвигаем зубилом на автомобиле Hyundai Solaris

13. В образовавшийся зазор вставляем две монтажные лопатки.

В образовавшийся зазор вставляем две монтажные лопатки на автомобиле Hyundai Solaris

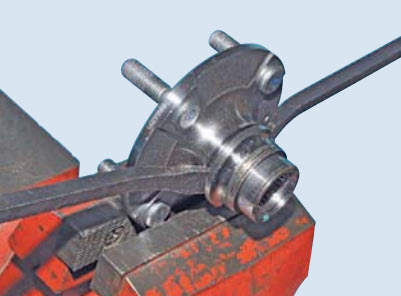

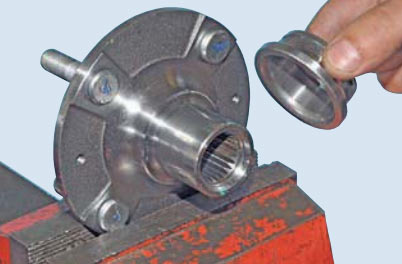

14. Монтажными лопатками спрессовываем и снимаем кольцо подшипника.

Монтажными лопатками спрессовываем и снимаем кольцо подшипника на автомобиле Hyundai Solaris

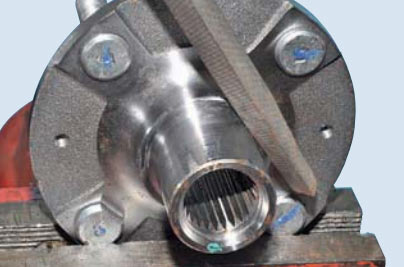

15. Напильником или надфилем аккуратно снимаем со ступицы образовавшиеся заусенцы.

Напильником или надфилем аккуратно снимаем со ступицы образовавшиеся заусенцы на автомобиле Hyundai Solaris

16. Поддеваем отвёрткой стопорное кольцо, и снимаем его.

Поддеваем отвёрткой стопорное кольцо, и снимаем его на автомобиле Hyundai Solaris

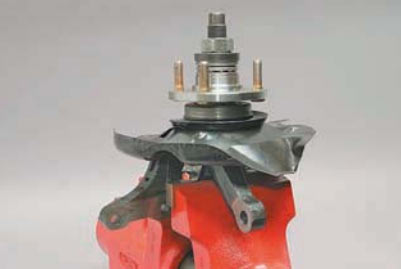

17. Чашечным съемником выпрессовываем из поворотного кулака подшипник.

Чашечным съемником выпрессовываем из поворотного кулака подшипник на автомобиле Hyundai Solaris

Примечание:

Тщательно очищаем поверхность под запрессовку нового подшипника.

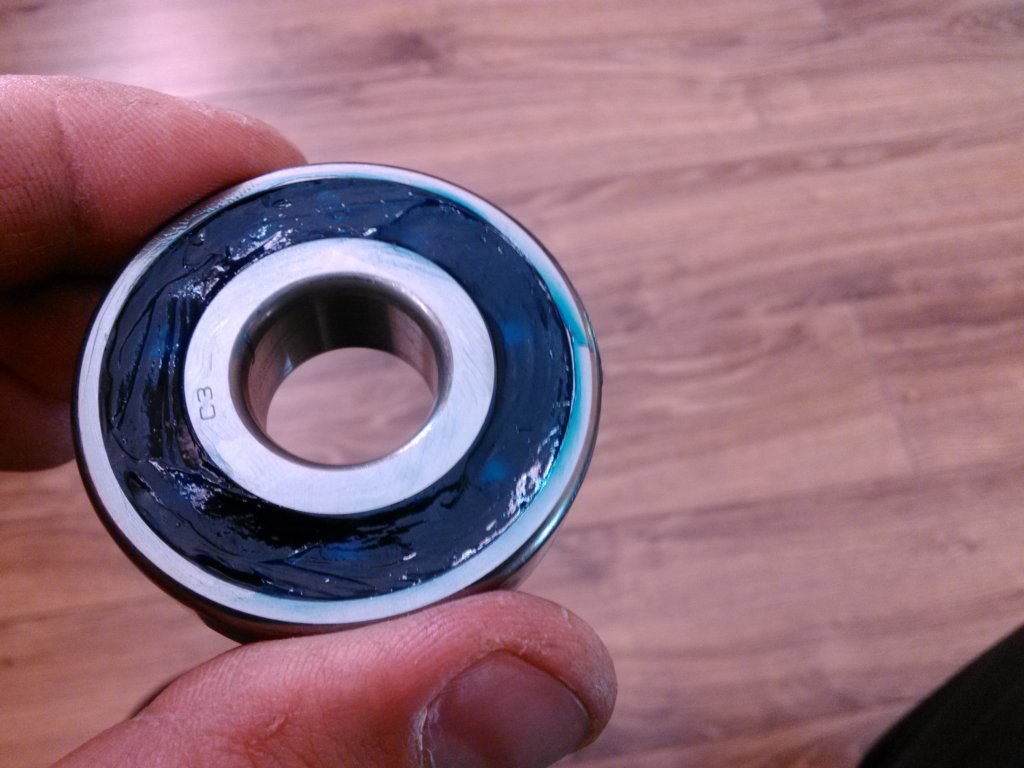

18. Наносим на наружное кольцо нового подшипника тонкий слой моторного или трансмиссионного масла или специальную смазку для подшипников.

Наносим на наружное кольцо нового подшипника тонкий слой моторного масла на автомобиле Hyundai Solaris

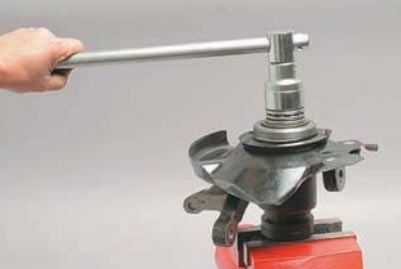

19. Устанавливаем новый подшипник в поворотный кулак, и съемником запрессовываем его до упора, и устанавливаем стопорное кольцо.

Устанавливаем новый подшипник в поворотный кулак на автомобиле Hyundai Solaris

Примечание:

При отсутствии чашечного съемника запрессовать подшипник можно в тисках или на прессе, используя старый подшипник как оправку.

При отсутствии чашечного съемника запрессовать подшипник можно в тисках на автомобиле Hyundai Solaris

20. Наносим на поверхность под запрессовку тонкий слой моторного или трансмиссионного масла.

Наносим на поверхность под запрессовку тонкий слой моторного масла на автомобиле Hyundai Solaris

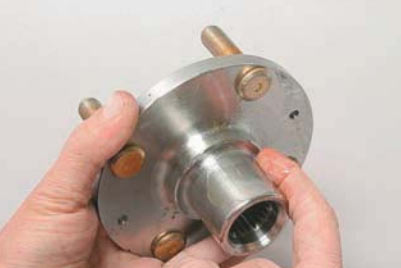

21. Запрессовываем ступицу в подшипник, опираясь на внутреннее кольцо подшипника.

Запрессовываем ступицу в подшипник на автомобиле Hyundai Solaris

22. Устанавливаем на место поворотный кулак, затягиваем болты и гайки.
