Снятие подрамника Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 17 мм
  • Гаечный ключ торцевой Г-образный 17 мм
  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 19 мм
  • Упоры под колеса «башмаки»
  • Опорные стойки
  • Домкрат телескопический

Примечание:

Снимаем подрамник для замены при его деформации, вызвавшей нарушение углов установки колес, для снятия рулевой рейки, штанги стабилизатора поперечной устойчивости, а также при наличии трещин и разрывов в металле.

Подрамник можно снять с рулевым механизмом в сборе, или предварительно разъединив их.​

Покажем способ, при котором рулевой механизм остается на своем месте.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Установите противооткатные упоры («башмаки») под задние колеса на автомобиле Hyundai Solaris

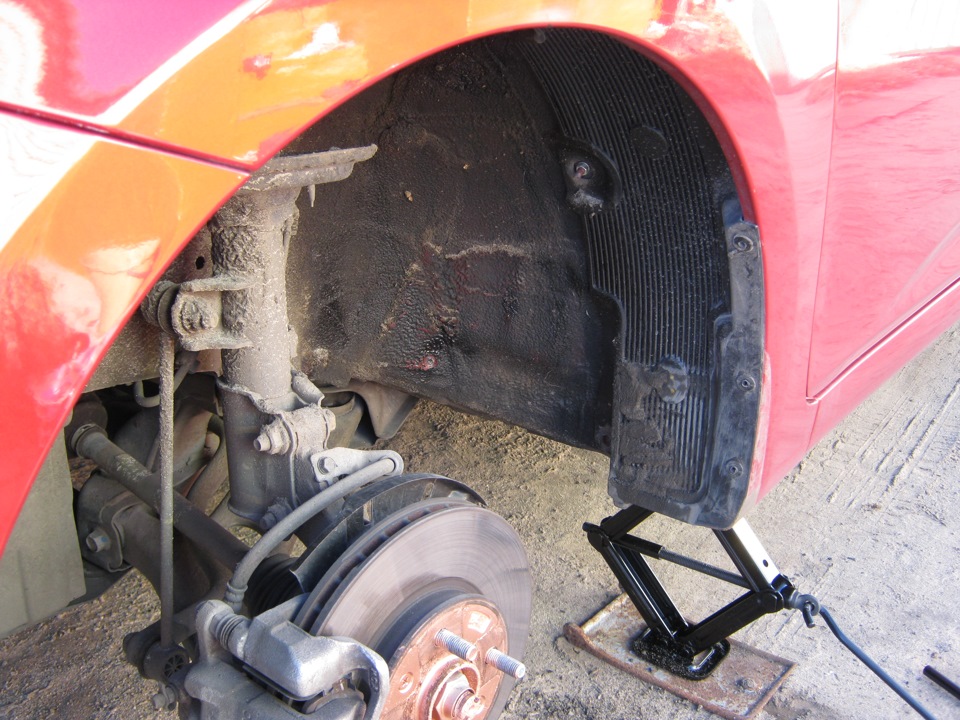

2. Вывешиваем переднюю, часть автомобиля и надежно фиксируем автомобиль, и снимаем передние колеса.

Снимаем передние колеса на автомобиле Hyundai Solaris

Примечание:

Удобнее использовать подъемник.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

3. Снимаем нижнюю опору силового агрегата, как описано здесь.

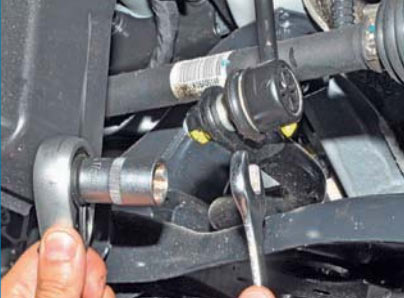

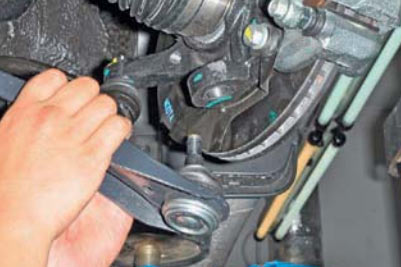

4. Отсоединяем стойки стабилизатора поперечной устойчивости от штанги стабилизатора, как описано здесь.

Отсоединяем стойки стабилизатора поперечной устойчивости от штанги стабилизатора на автомобиле Hyundai Solaris

5. Отсоединяем пальцы шаровых опор от поворотных кулаков, как описано здесь.

Отсоединяем пальцы шаровых опор от поворотных кулаков на автомобиле Hyundai Solaris

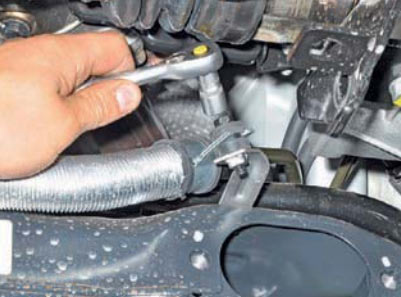

6. Ключом «на 10» отворачиваем две гайки крепления теплозащитного экрана рулевой рейки.

Отворачиваем две гайки крепления теплозащитного экрана рулевой рейки на автомобиле Hyundai Solaris

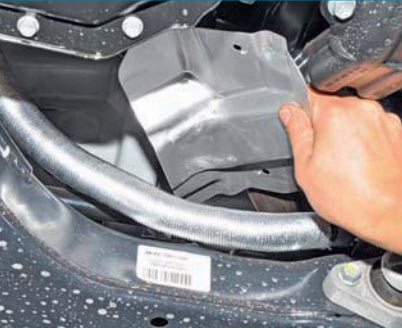

7. Снимаем теплозащитный экран рулевой рейки.

Снимаем теплозащитный экран рулевой рейки на автомобиле Hyundai Solaris

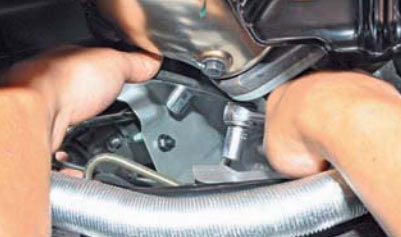

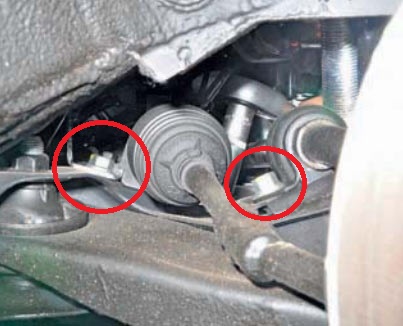

8. Ключом «на 17» отворачиваем по два болта крепления рулевого механизма к подрамнику с правой и левой его стороны.

Отворачиваем по два болта крепления рулевого механизма к подрамнику с правой и левой его стороны на автомобиле Hyundai Solaris

9. Отсоединяем от подрамника напорный шланг гидроусилителя рулевого управления спереди, отвернув болт ключом «на 10» от кронштейна.

Отсоединяем от подрамника напорный шланг гидроусилителя рулевого управления спереди на автомобиле Hyundai Solaris

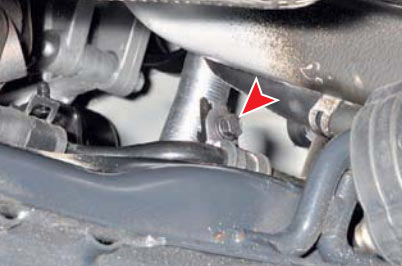

10. Выкручиваем болт сливного шланга сзади подрамника.

Выкручиваем болт сливного шланга сзади подрамника на автомобиле Hyundai Solaris

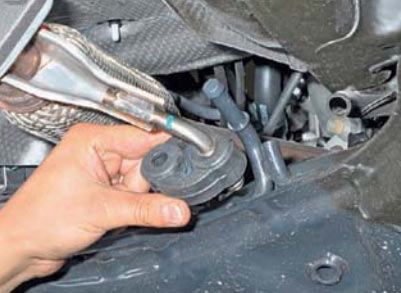

11. Снимаем переднюю подушку системы выпуска отработавших газов.

Снимаем переднюю подушку системы выпуска отработавших газов на автомобиле Hyundai Solaris

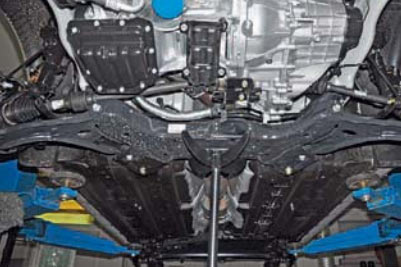

12. Подставляем под подрамник гидравлическую стойку или домкрат.

Подставляем под подрамник гидравлическую стойку или домкрат на автомобиле Hyundai Solaris

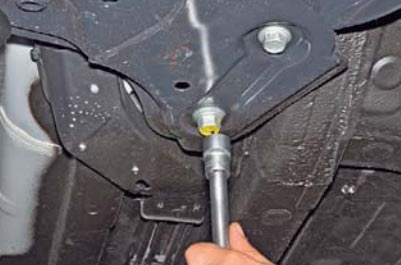

13. Ключом «на 19» отворачиваем болт заднего крепления подрамника к кузову.

Отворачиваем болт заднего крепления подрамника к кузову на автомобиле Hyundai Solaris

Примечание:

Аналогично отворачиваем болт заднего крепления подрамника с правой стороны автомобиля.

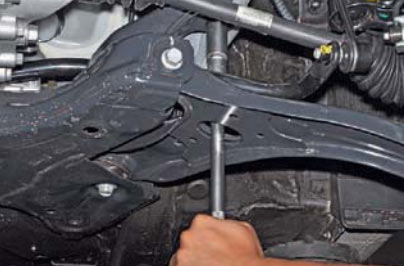

14. Через отверстие в левом рычаге автомобиля высокой ключом «на 19» с удлинителем отворачиваем гайку переднего крепления подрамника к кузову.

Отворачиваем гайку переднего крепления подрамника к кузову на автомобиле Hyundai Solaris

Примечание:

Аналогично отворачиваем гайку переднего крепления подрамника с правой стороны автомобиля.

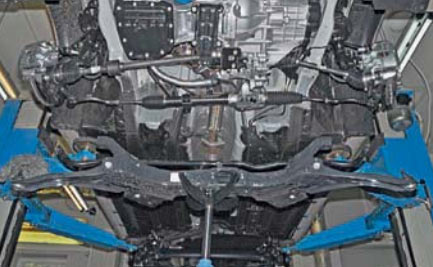

15. Опускаем упор, снимаем подрамник в сборе с рычагами и штангой стабилизатора поперечной устойчивости.

Снимаем подрамник в сборе с рычагами и штангой стабилизатора поперечной устойчивости на автомобиле Hyundai Solaris

16. Сборку и установку подрамника выполняем в обратной последовательности.
