Замена тормозных колодок тормозных механизмов передних колес Hyundai Solaris

Инструменты:

• Гаечный ключ накидной прямой 14 мм
• Отвертка плоская большая
• Раздвижные плоскогубцы
• Домкрат винтовой
• Опорные стойки
• Упоры под колеса «башмаки»
• Щетка металлическая

Детали и расходники:

• Шприц
• Шланг
• Проволока
• Защитные чехлы направляющих пальцев
• Тормозные колодки передних колес
• Тормозная жидкость

Примечание:

Замену колодок проводим в случае предельно допустимого износа их накладок. Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Внутренние колодки снабжены акустическими индикаторами износа, которые начинают издавать скрежет во время торможения, когда износ колодки приближается к предельно допустимому. Если во время торможения автомобиля раздается скрежет, значит пора, менять колодки.

ПРЕДУПРЕЖДЕНИЕ:

Колодки тормозных механизмов передних колес необходимо заменять только комплектом – все четыре колодки тормозных механизмов. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замена передних тормозных колодок Хендай Солярис

1. Если уровень жидкости в бачке гидропривода тормозов и сцепления находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости.

Примечание:

Часть жидкость необходимо откачать чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекла из-под крышки бачка.

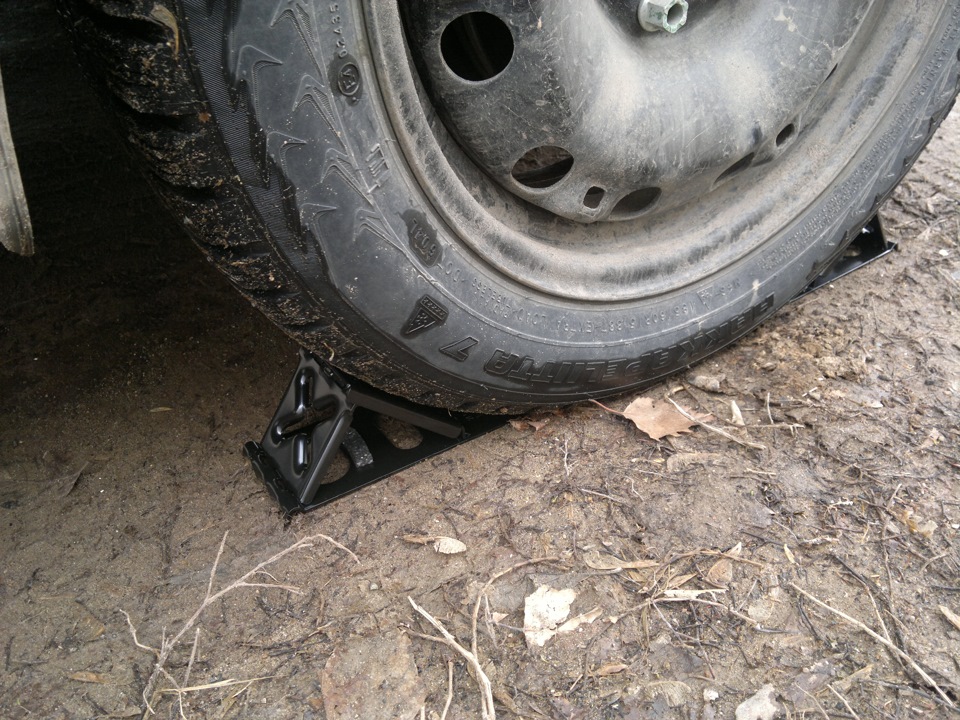

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

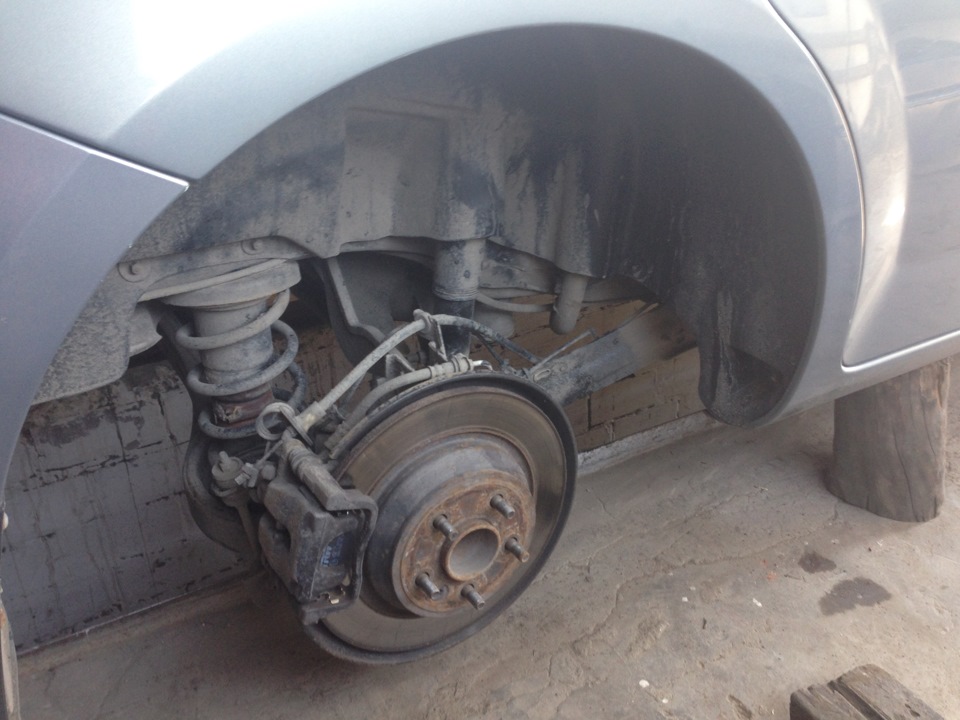

3. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

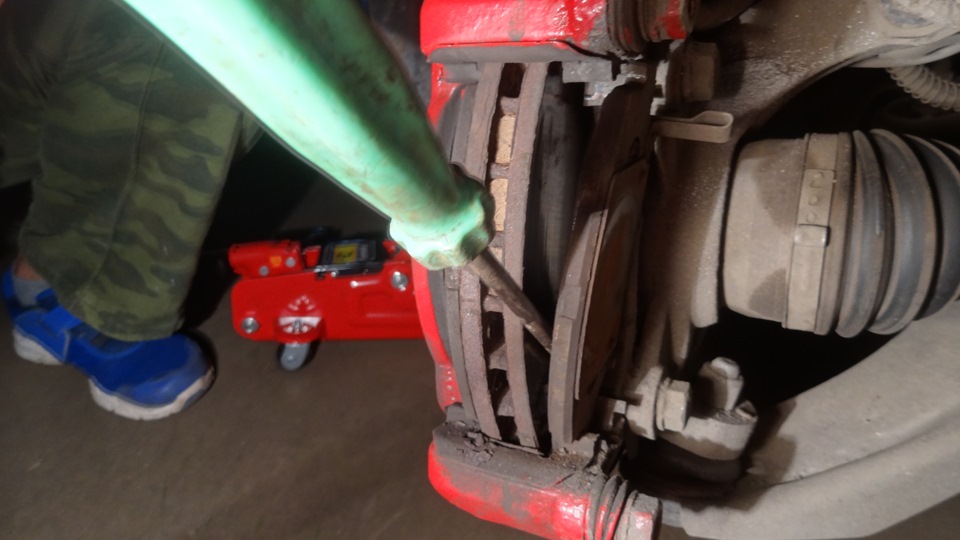

4. Вставив отвертку с широким лезвием в окно суппорта между тормозным диском и колодкой, разводим тормозные колодки и утапливаем поршень в цилиндр.

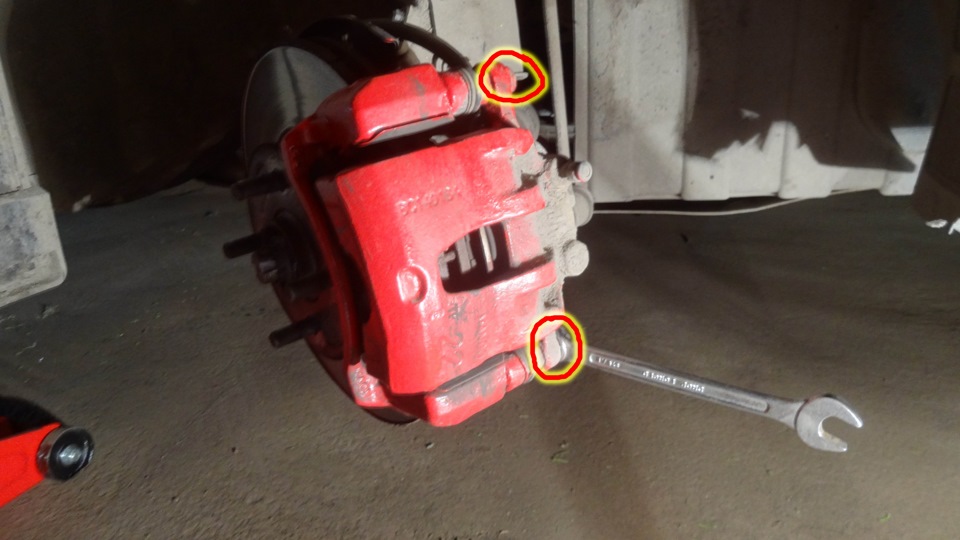

5. Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу.

Примечание:

Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.

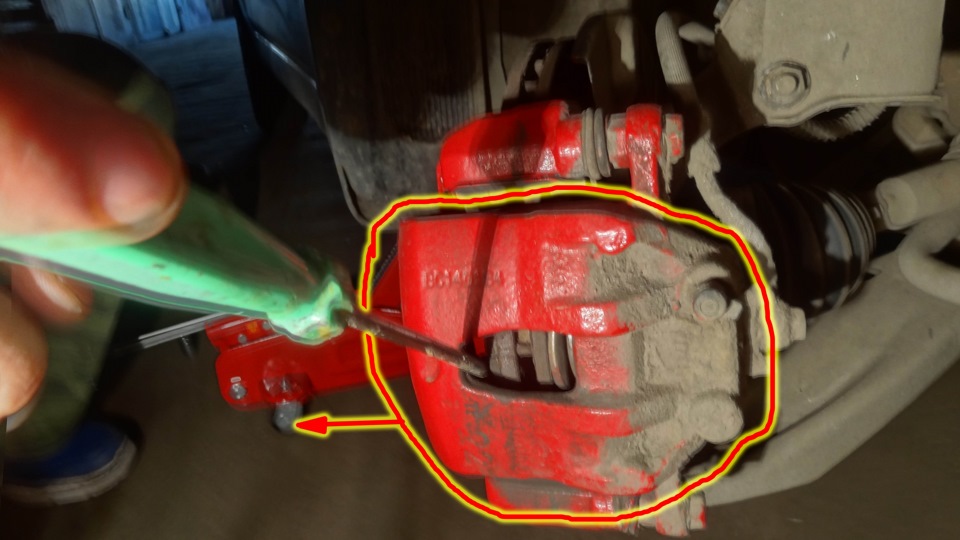

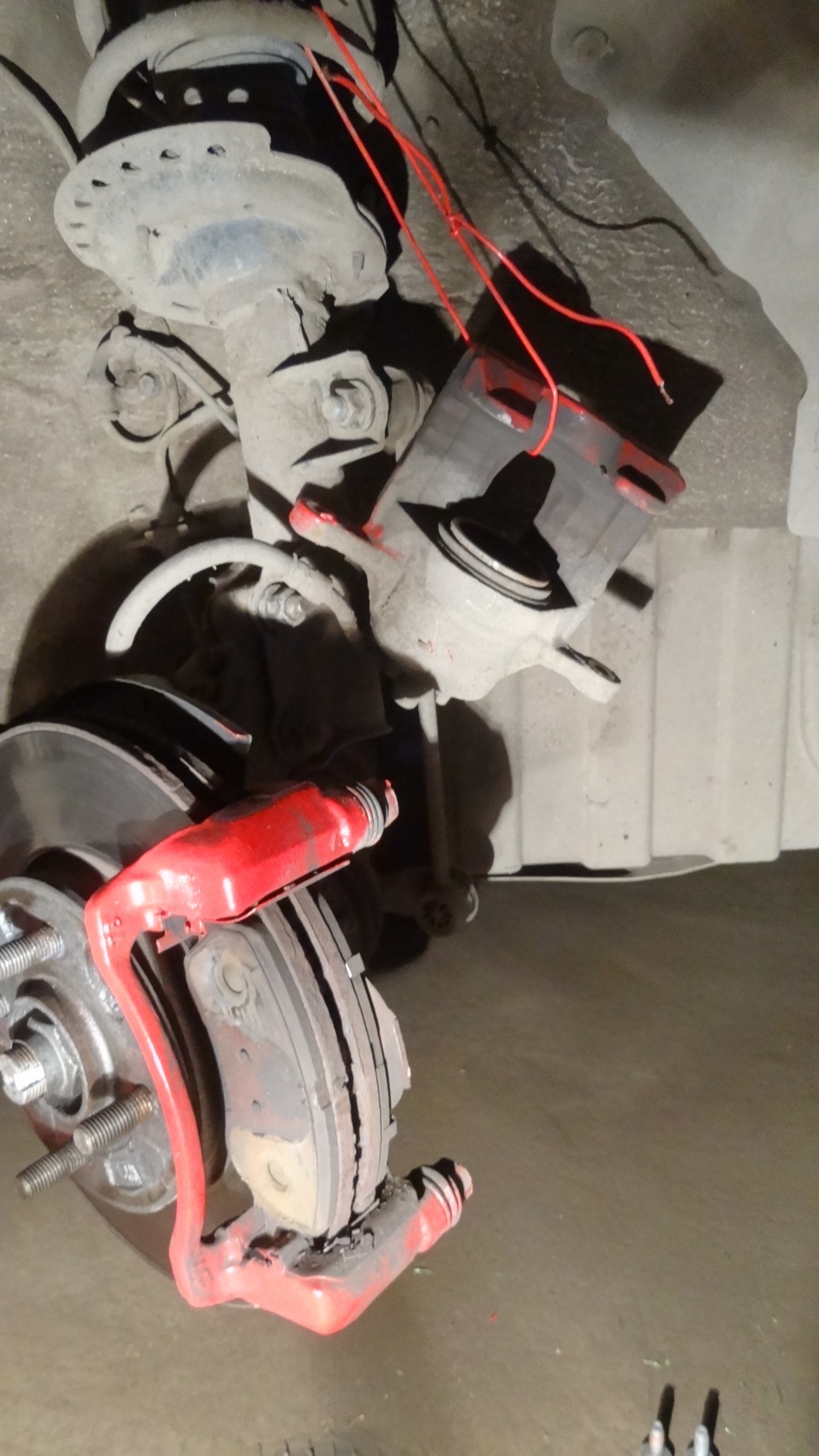

6. Снимаем суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг) и подвязываем суппорт к пружине амортизаторной стойки.

7. Вынимаем внутреннюю а потом наружную колодку из направляющей тормозных колодок Хендай Солярис.

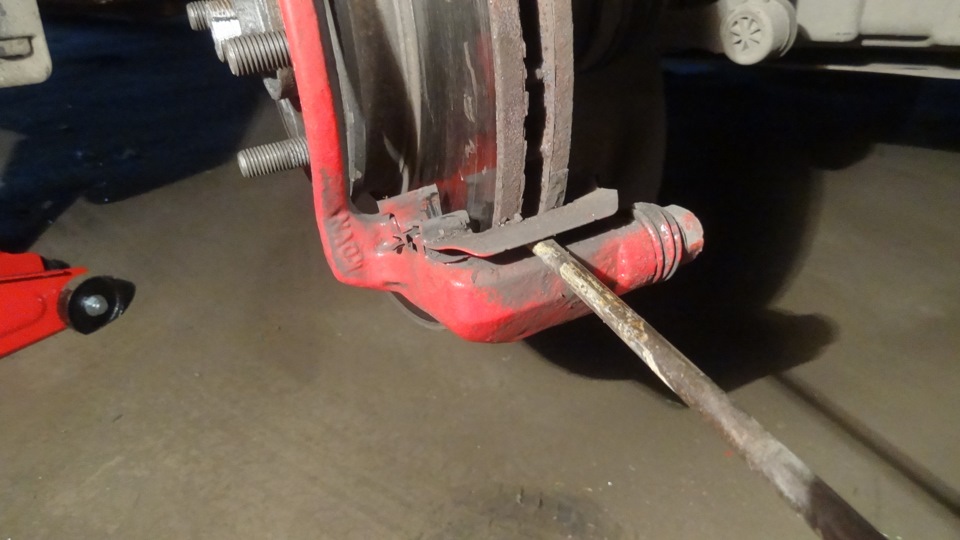

8. Поддев отвёрткой снимаем нижнюю направляющую пластину.

Примечание:

Аналогично снимаем верхнюю направляющую пластину.

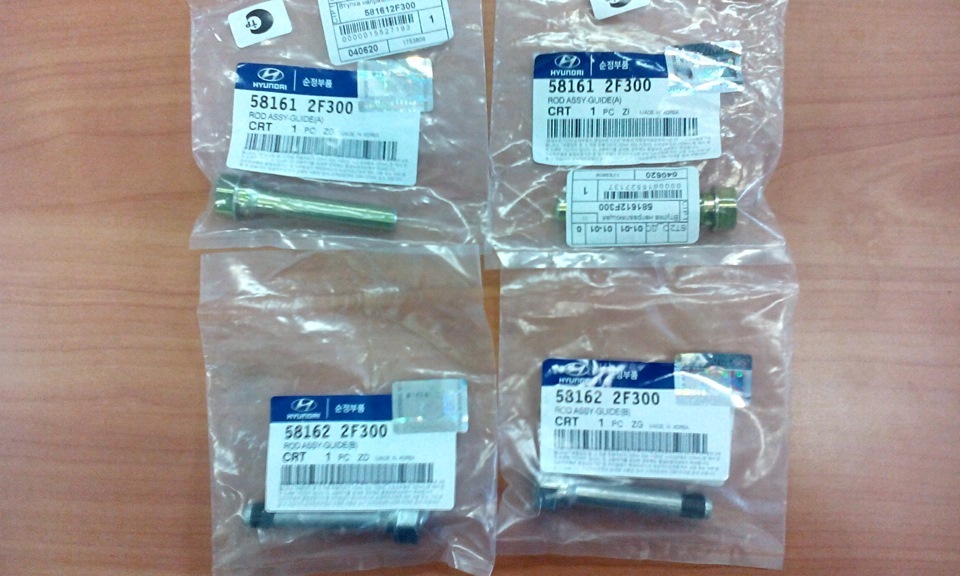

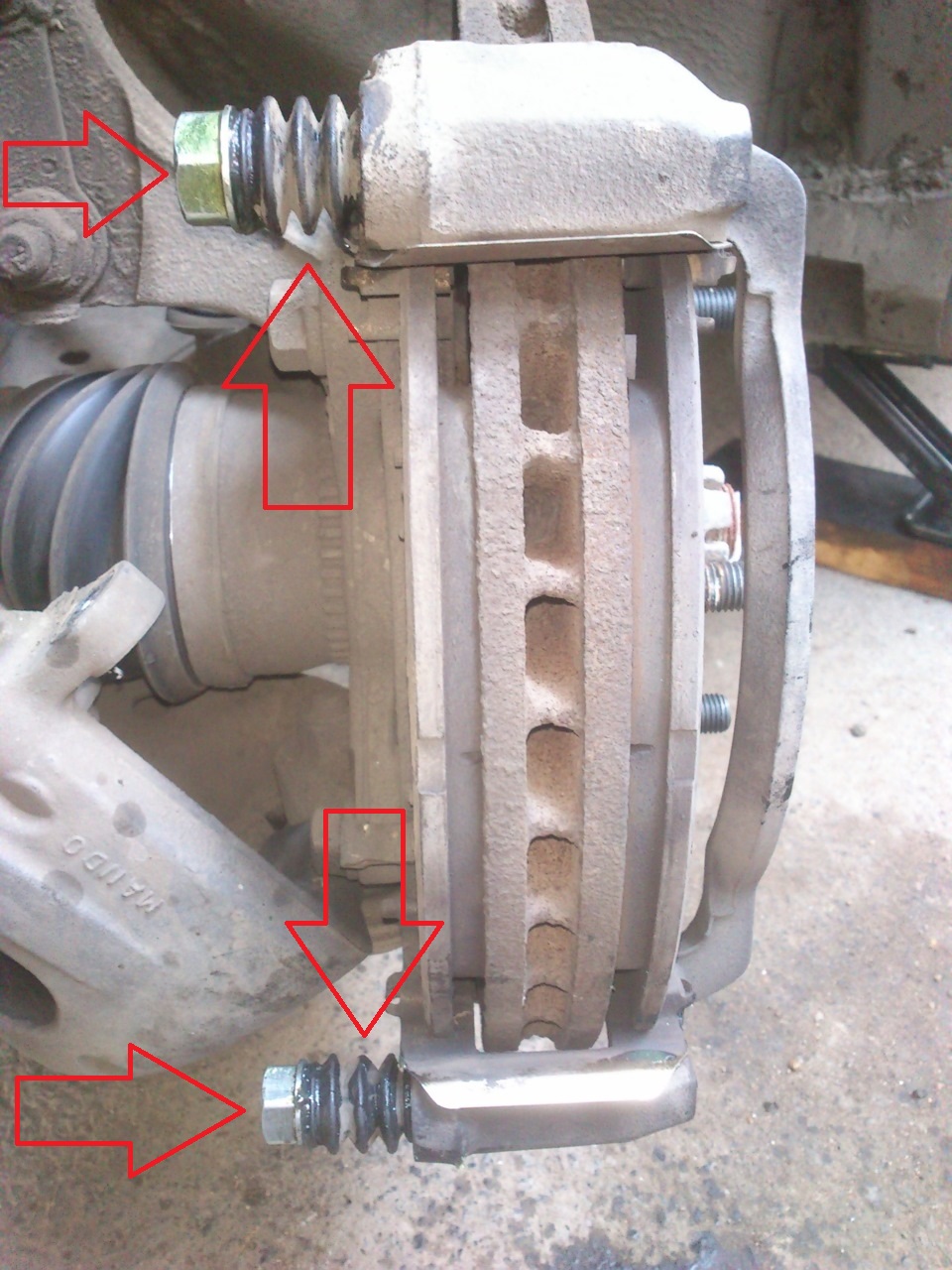

9. Если требуется заменить защитный чехол направляющего пальца, вынимаем верхний и нижний направляющий палец из отверстия направляющей колодок, и снимаем защитный чехол из отверстия направляющего пальца.

Примечание:

Верхний и нижний направляющие пальцы отличаются один от другого.
Для того, чтобы их можно было отличить пальцы окрашены в разные цвета: верхний – желтого цвета, нижний – серебристого.

10. Перед установкой новых тормозных колодок на Хендай Солярис необходимо максимально переместить поршень внутрь цилиндра.

Примечание:

Для этого раздвижными пассатижами утапливаем поршень в цилиндр, стараясь не повредить пыльник.

11. Собираем тормозной механизм в обратной последовательности.

12. Проверяем уровень тормозной жидкости, и при необходимости доливаем, как описано здесь.

ПОЛЕЗНЫЕ СОВЕТЫ:

Перед установкой очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок.

Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо.

Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.
После замены колодок на обоих передних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.​
