Защитная сетка в бампер Hyundai Solaris

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Бокорезы

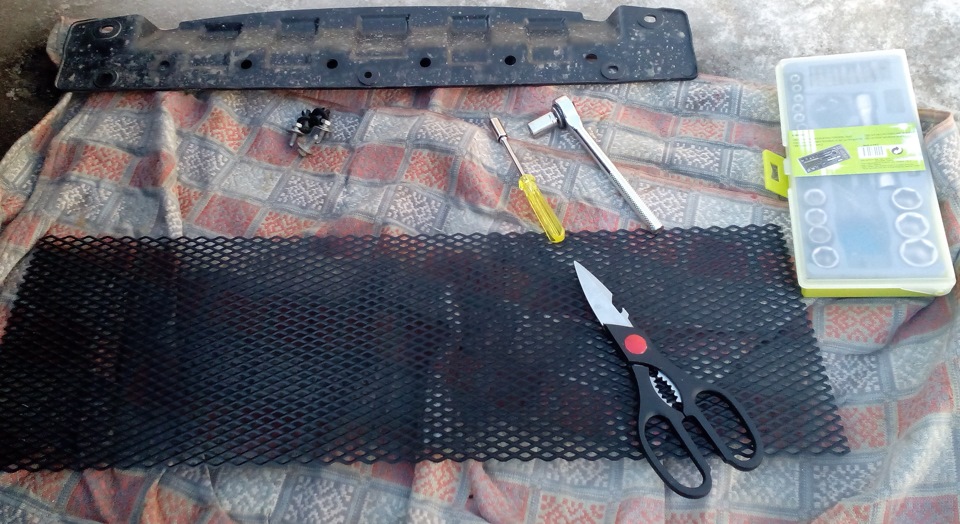

​Детали и расходники:

  • Алюминиевая сетка
  • Хомуты
  • Маленькие саморезы (11 шт.)

Вариант установки сетки без снятия бампера:

1. Открутите три болта крепления защитного элемента (показаны белыми стрелками) и два фиксатора (показаны красными стрелками).

Расположение защитного элемента радиатора на автомобиле Hyundai Solaris 2010-2016

Снятая защита радиатора на автомобиле Hyundai Solaris 2010-2016

2. Примерьте сетку на решетку радиатора и при необходимости подрежьте сетку.

Сетка в решетку радиатора на автомобиле Hyundai Solaris 2010-2016

Сетка радиатора Солярис.

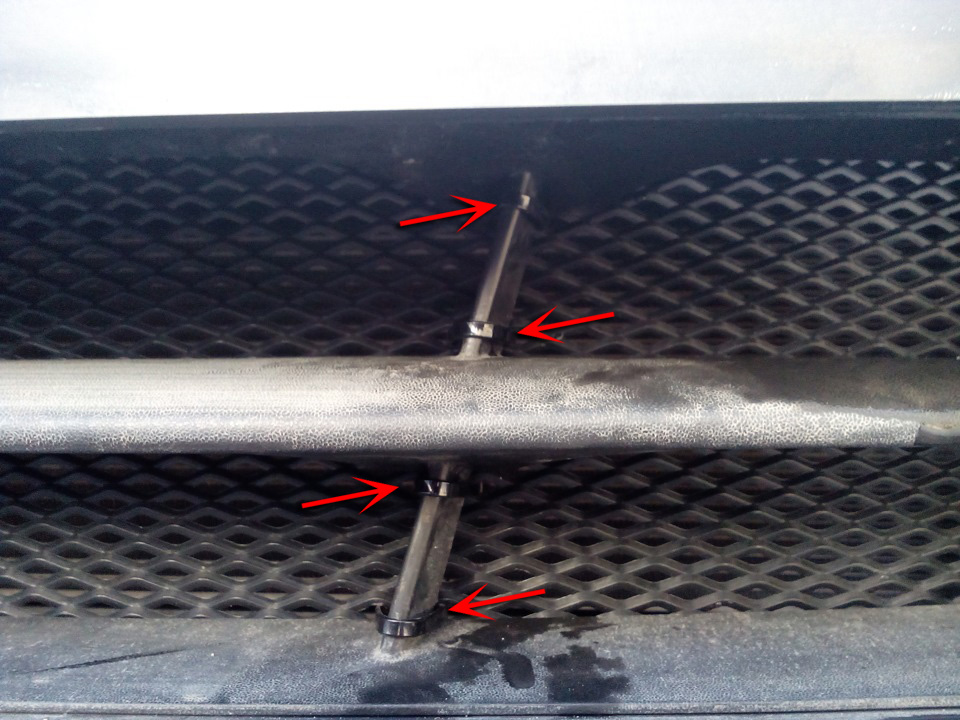

3. Приложите сетку к решетке радиатора и закрепите сетку кабельными стяжками.

Закрепить сетку в решетку радиатора на автомобиле Hyundai Solaris 2010-2016

4. Концы стяжек можете отрезать, чтобы не торчали.

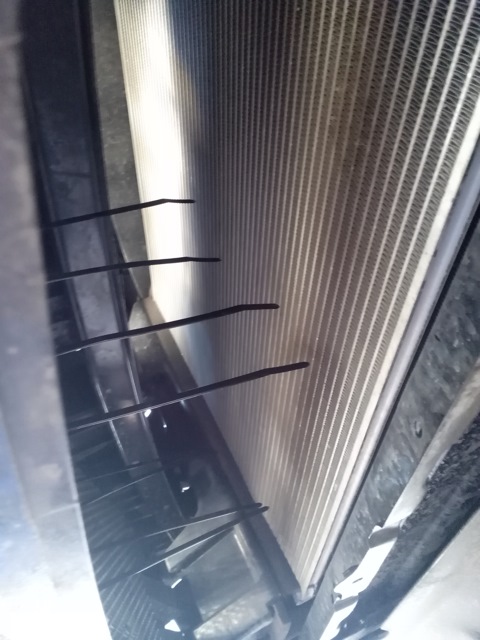

Отрезать хомут крепления решетки радиатора на автомобиле Hyundai Solaris 2010-2016

6. Установите все снятые детали в порядке, обратном снятию.

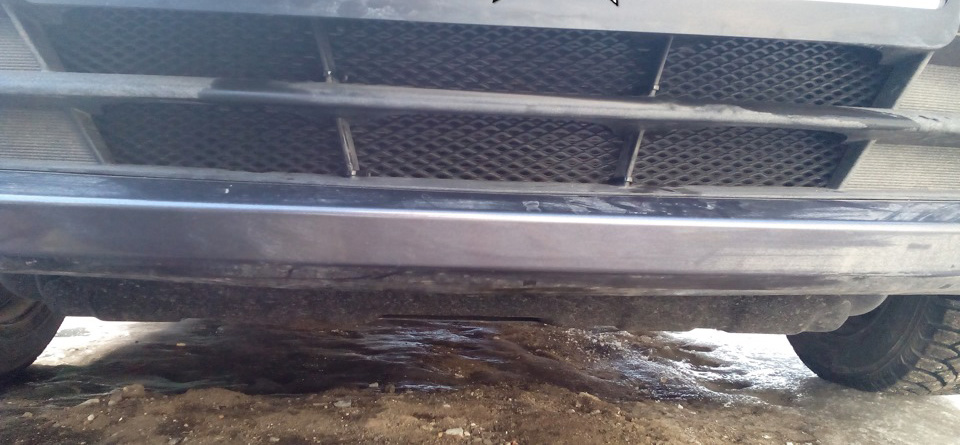

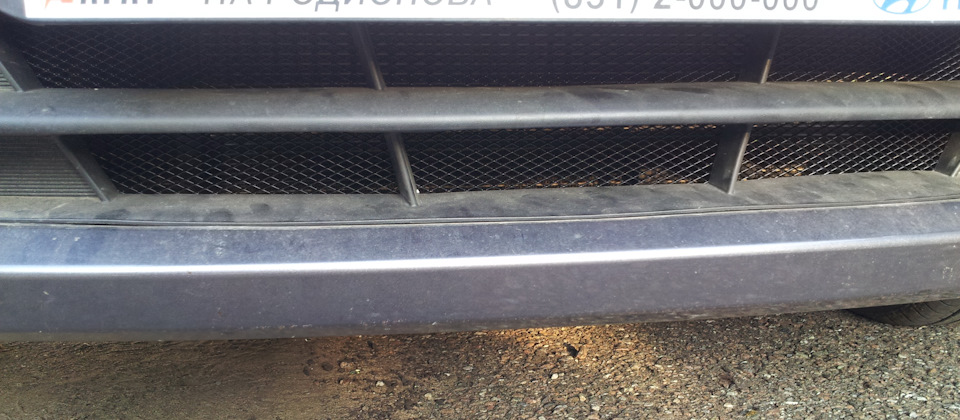

Установить сетку в бампер на автомобиле Hyundai Solaris 2010-2016

Конечный результат.

Вариант установки сетки со снятием бампера:

1. Снимите передний бампер. Снятие бампера Солярис описано в этой статье.

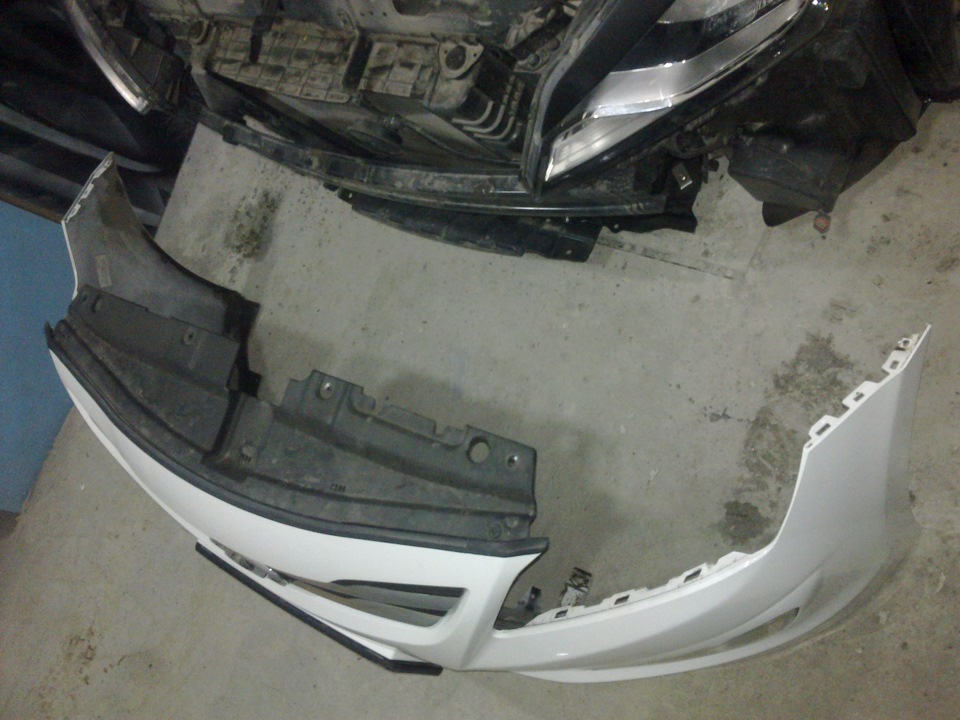

Снятый бампер для установки сетки на автомобиле Hyundai Solaris 2010-2016

Примечание:

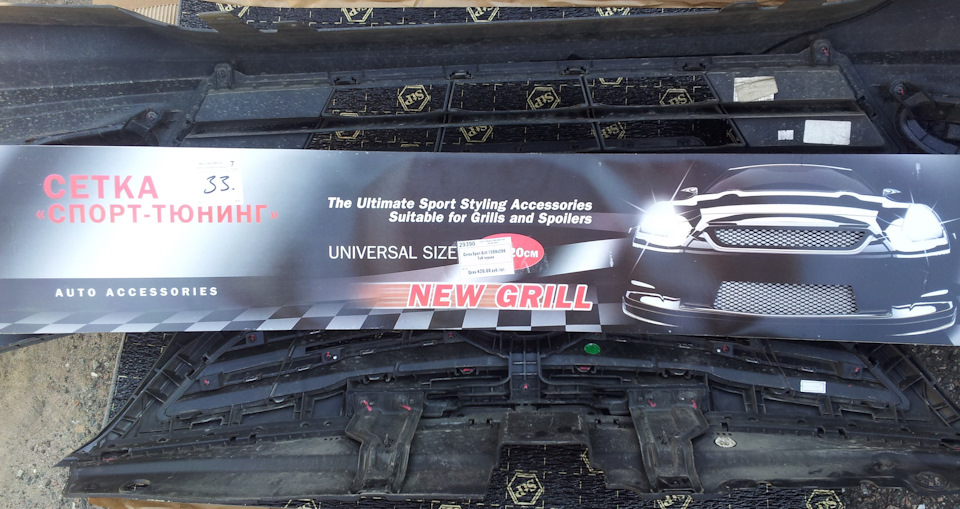

Используем алюминиевую сетку размером 1200х200, размер ячеек 7х8.

Алюминиевая сетка в бампер на автомобиле Hyundai Solaris 2010-2016

Алюминиевая сетка радиатора Хендай Солярис.

2. Снимите нижнюю решетку радиатора. Она держится на четырех саморезах (показаны белыми стрелками) и десяти защелках (показаны красными стрелками).

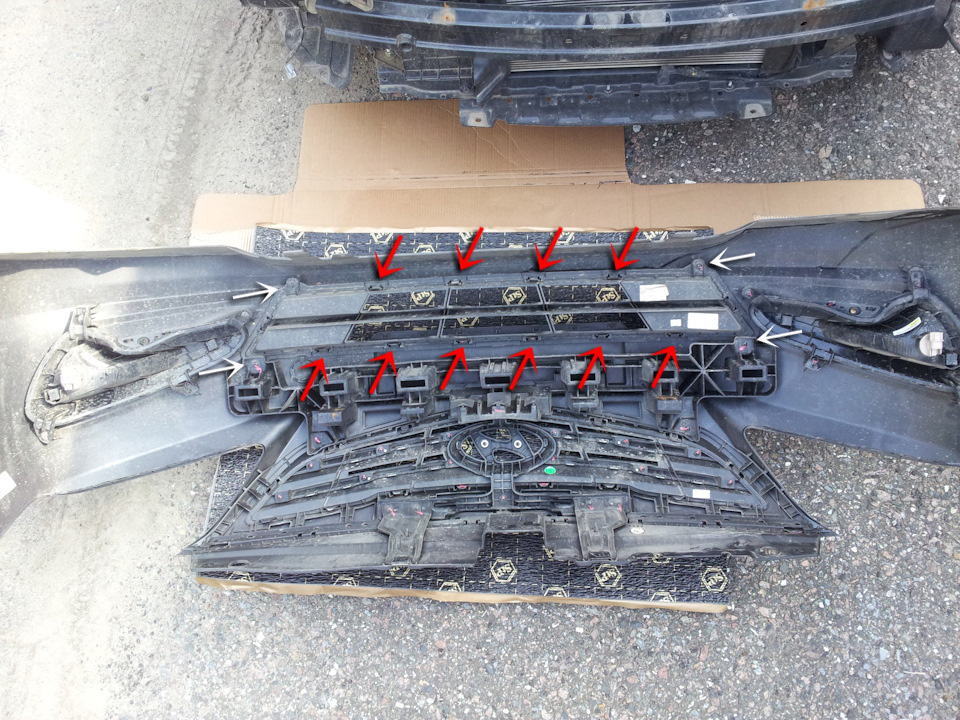

Расположение крепления нижней решетки радиатора на автомобиле Hyundai Solaris 2010-2016

3. Приложите сетку на решетку радиатора и отрежьте сетку с запасом, чтобы края сетки можно было загнуть.

Примерять сетку на  решетку радиатора на автомобиле Hyundai Solaris 2010-2016

Решетка радиатора Хендай Солярис.

4. Приложите сетку к решетке и закрепите её саморезами.

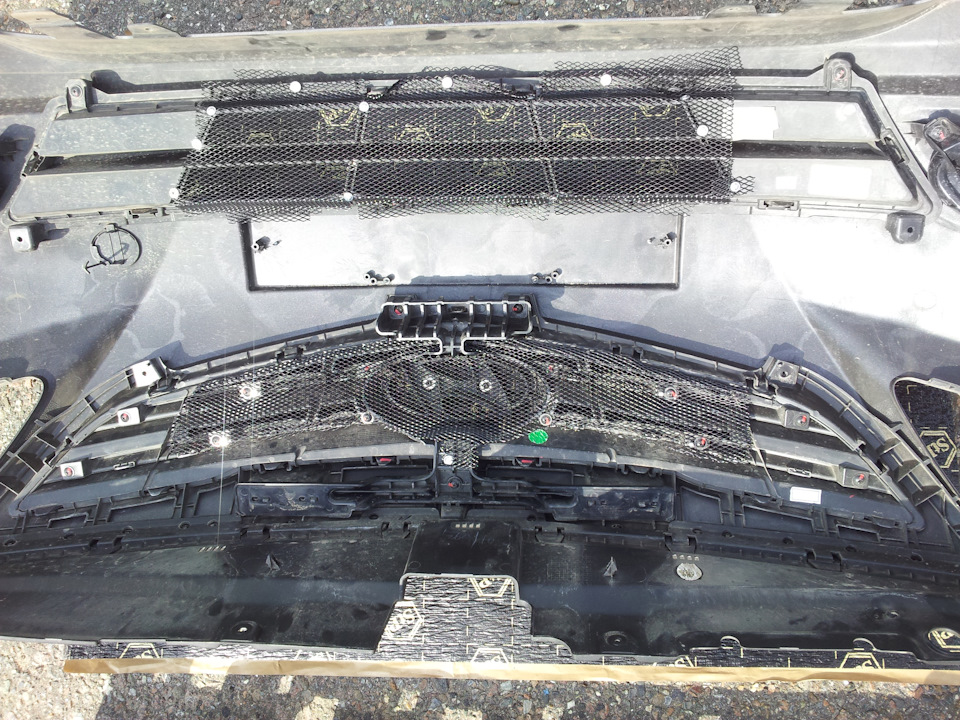

Прикрутить сетку радиатора на автомобиле Hyundai Solaris 2010-2016

5. Аналогичным образом примерьте и отрежьте сетку на верхнюю решетку, а закрепить её можно на штатные саморезы.

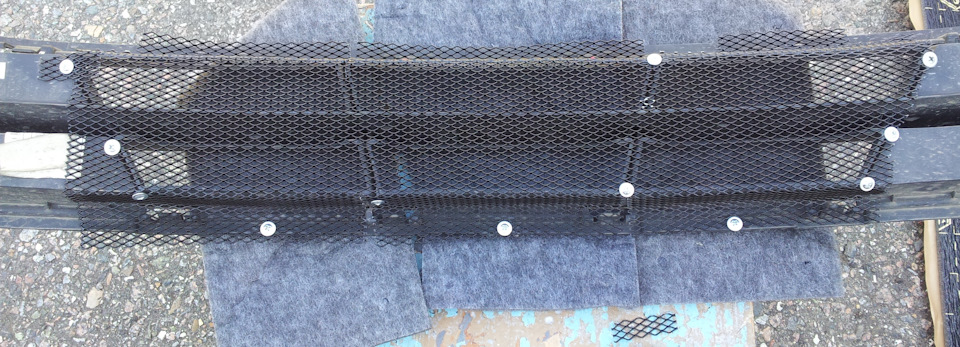

Установить сетку на верхнюю решетку бампера на автомобиле Hyundai Solaris 2010-2016

6. Установите все снятые детали в порядке, обратном снятию.

Сетка на нижнюю решетку бампера на автомобиле Hyundai Solaris 2010-2016

Нижняя решетка бампера Солярис.

Сетка на верхнюю решетку бампера на автомобиле Hyundai Solaris 2010-2016

Верхняя решетка бампера Солярис.
