Снятие и установка датчиков бокового и фронтального удара Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Датчик бокового удара (при необходимости)
  • Датчик фронтального удара (при необходимости)

Для замены датчика бокового удара выполните следующее:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее одной минуты, и только после этого можно приступить к снятию датчика.

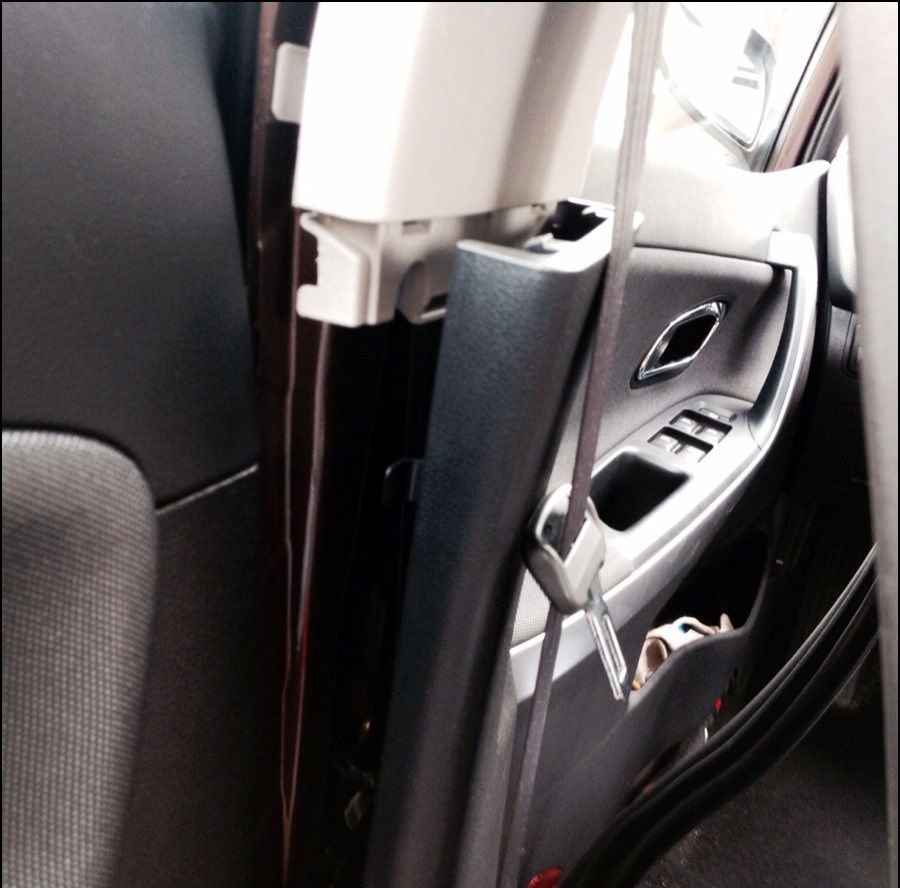

2. Снимите нижнюю часть облицовки центральной стойки кузова, как описано здесь.

Снять нижнюю часть облицовки центральной стойки кузова на автомобиле Hyundai Solaris

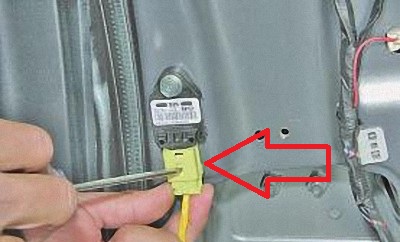

3. Отожмите фиксатор колодки проводов датчика бокового удара и отсоедините колодку от датчика.

Отсоединить колодку проводов датчика бокового удара на автомобиле Hyundai Solaris

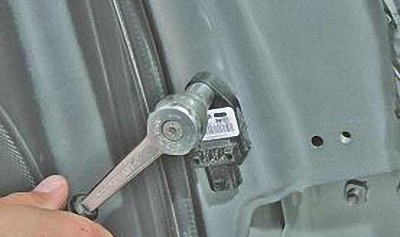

4. Выверните болт крепления датчика к центральной стойке кузова и снимите датчик.

Расположение крепления датчика бокового удара на автомобиле Hyundai Solaris

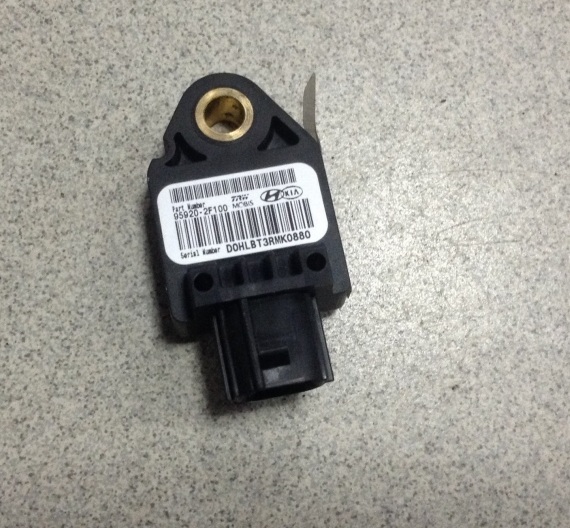

Датчик бокового удара на автомобиле Hyundai Solaris

Датчик бокового удара.

5. Установите датчик и другие детали в порядке, обратном снятию.

Для замены датчика фронтального удара выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

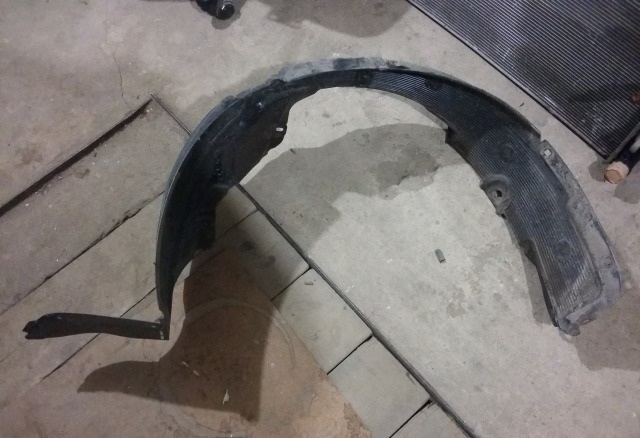

2. Снимите подкрылок переднего колеса, как описано здесь.

Снять подкрылок переднего колеса на автомобиле Hyundai Solaris

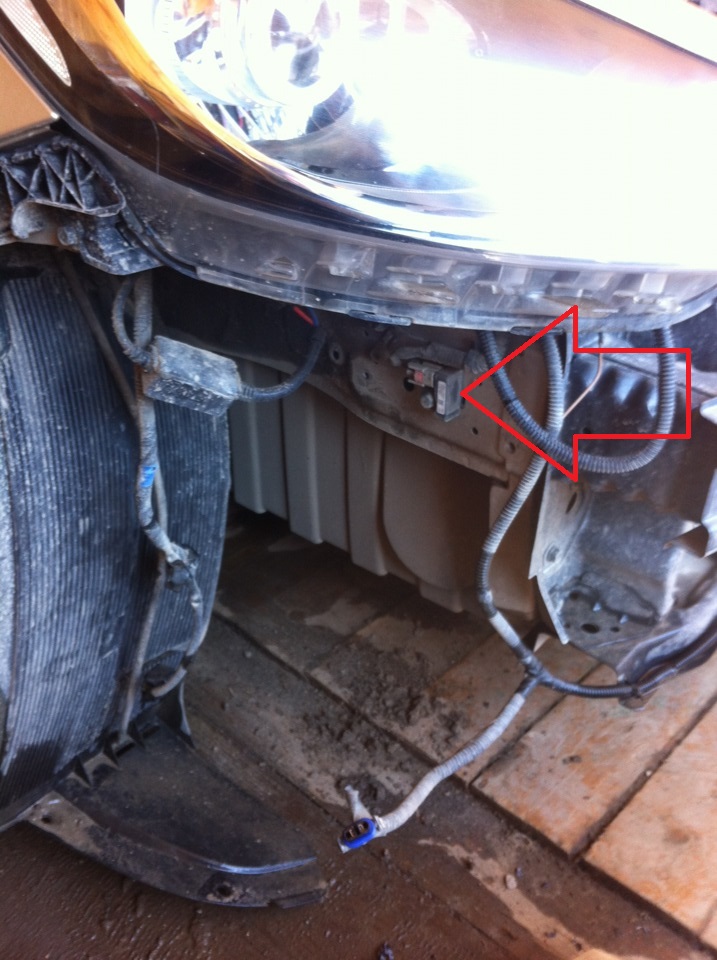

3. Сдвиньте и отожмите фиксатор крепления колодки жгута проводов датчика фронтального удара. Отсоедините колодку от датчика (для наглядности передний бампер снят).

Расположение датчика переднего удара со стороны водителя на автомобиле Hyundai Solaris

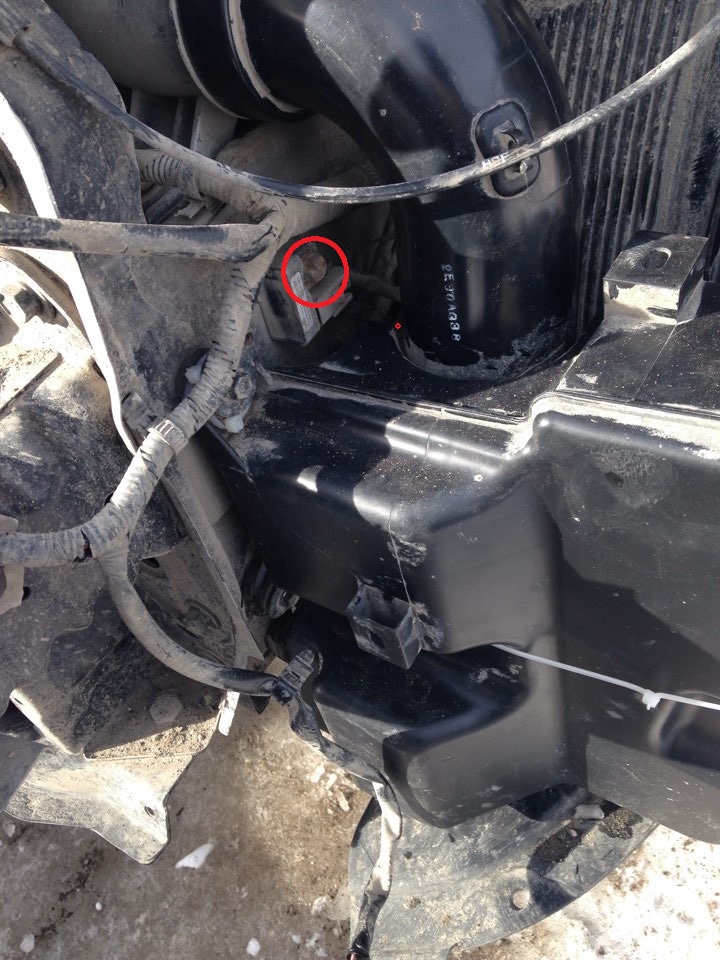

4. Выверните болт крепления датчика фронтального удара и снимите датчик.

Расположение болта крепления датчика фронтального удара со стороны водителя на автомобиле Hyundai Solaris

Примечание:

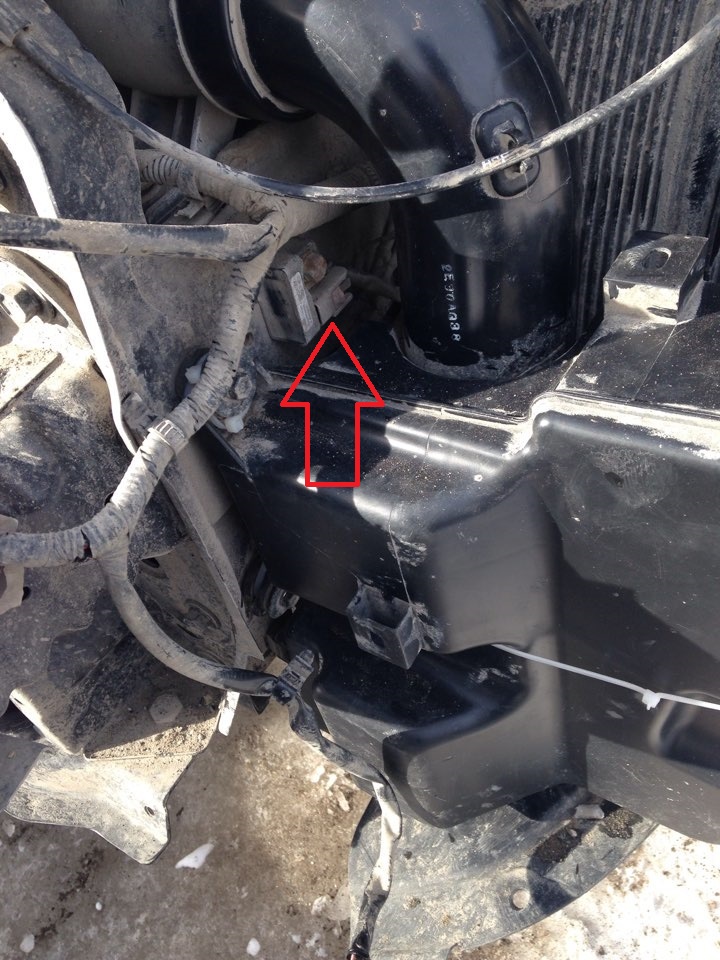

Второй датчик находится за бачком омывателя (для наглядности передний бампер и бачок омывателя сняты).

Расположение датчик переднего удара со стороны пассажира на автомобиле Hyundai Solaris

Датчик фронтального удара со стороны пассажира.

5. Установите датчик фронтального удара и другие детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
