Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Отвертка плоская средняя
- Отвертка крестовая средняя
- Плоскогубцы
- Компрессор
- Пневмопистолет для обдувки
Детали и расходники:
- Емкость для слива жидкости
- Охлаждающая жидкость
- Радиатор
- Силиконовый герметик
- Емкость с водой
Примечание:

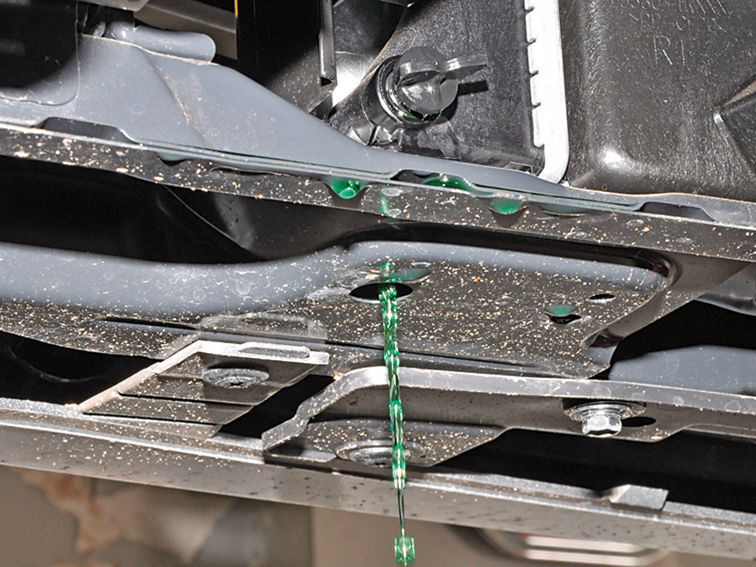

Радиатор подлежит замене при обнаружении в нем течи охлаждающей жидкости.
ПРЕДУПРЕЖДЕНИЕ:
Снимайте радиатор только на холодном двигателе.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте охлаждающую жидкость, как описано здесь.

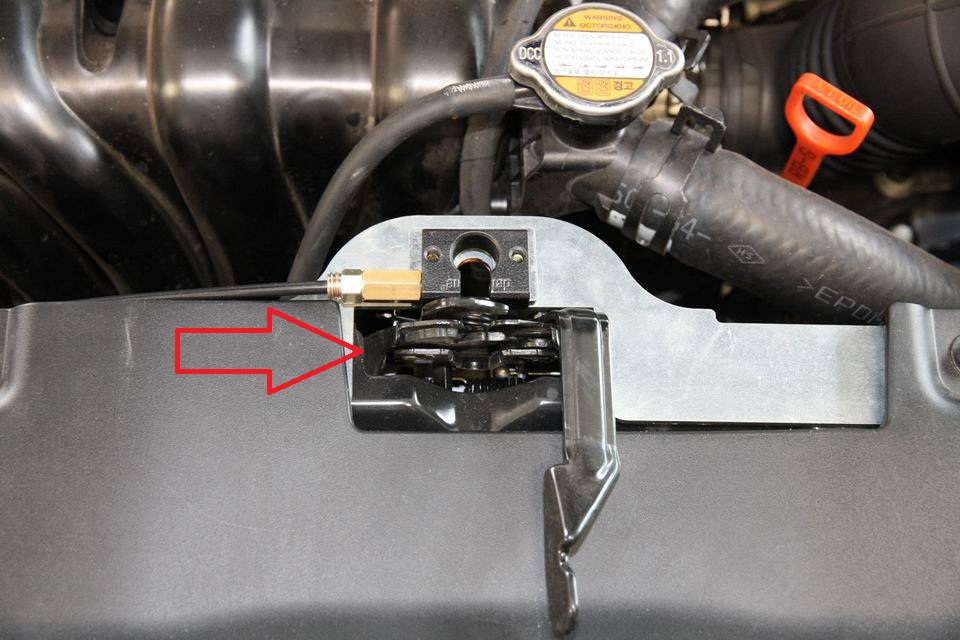

3. Снимите замок капота, как описано здесь.
4. Снимите воздухозаборник, как описано здесь.

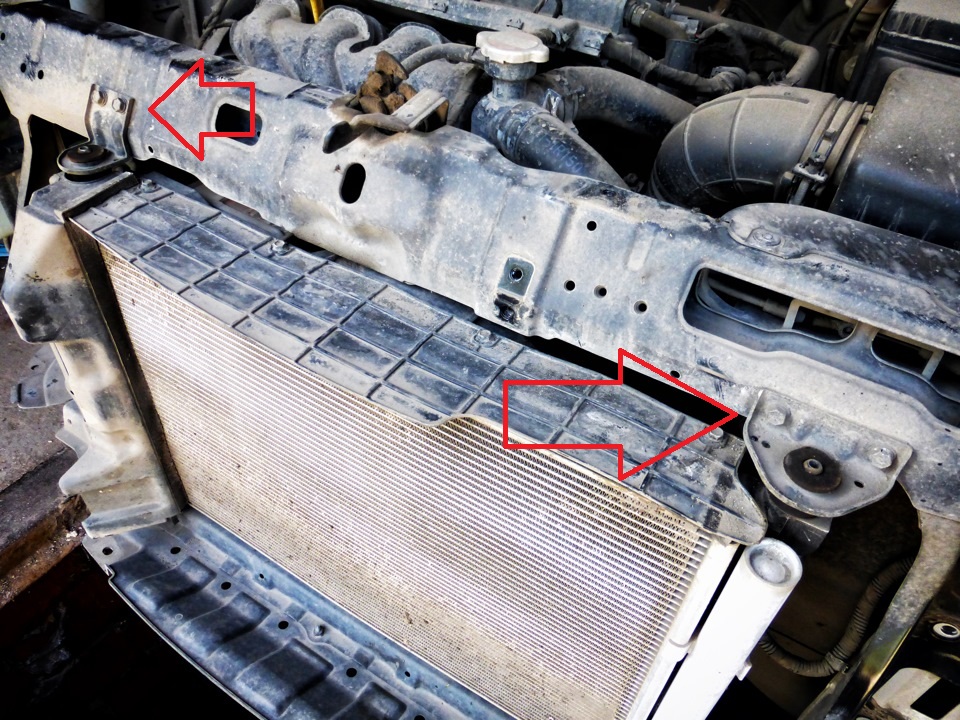

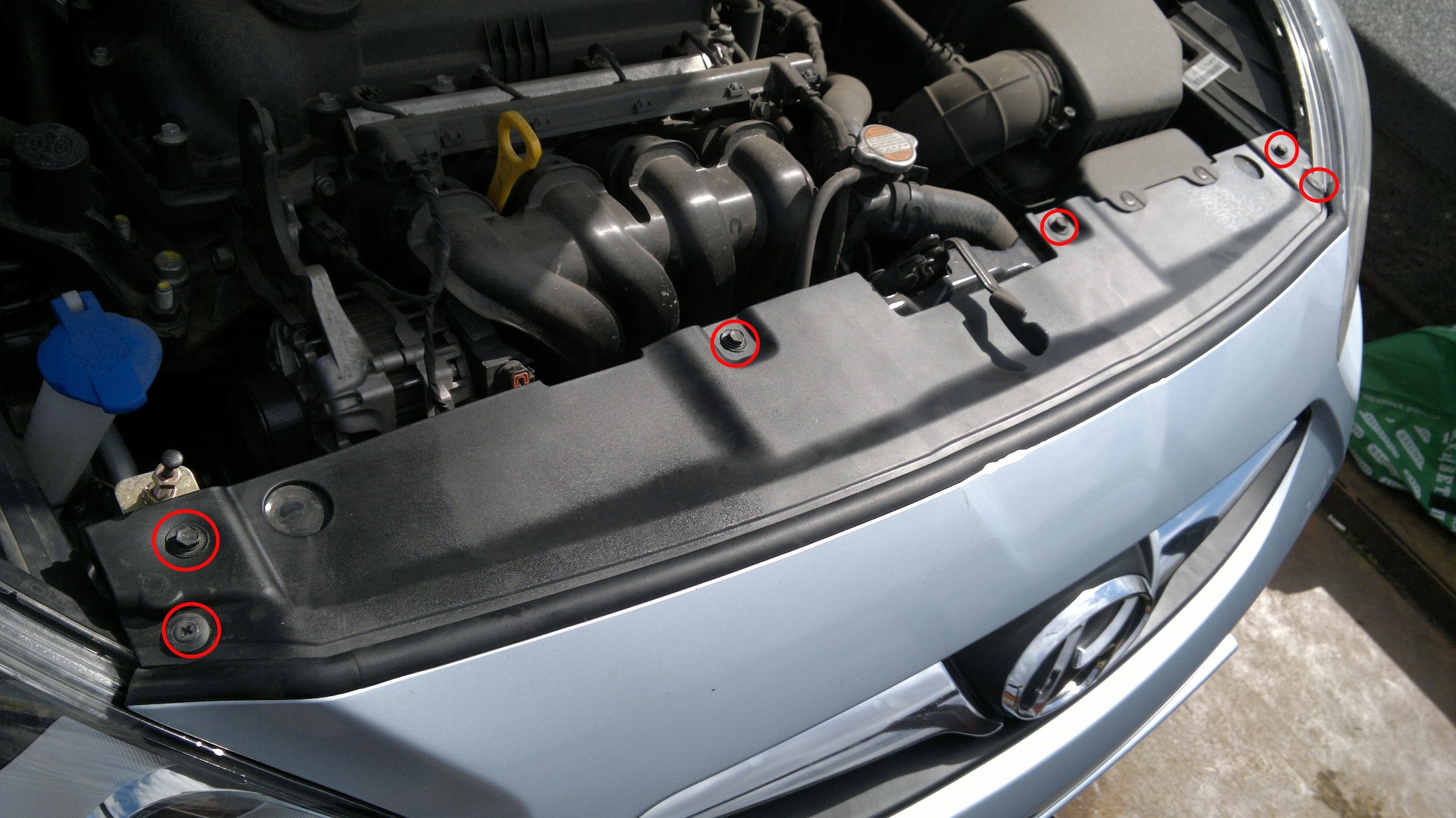

5. Снимите верхнюю панель рамки радиатора, открутив четыре болта крепления накладки облицовки радиатора и крестообразной отвёрткой вывернув с каждой стороны по одному фиксатору как описано здесь.

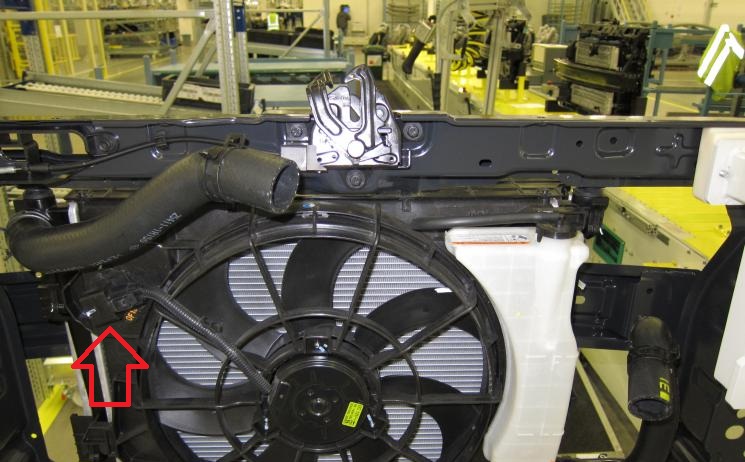

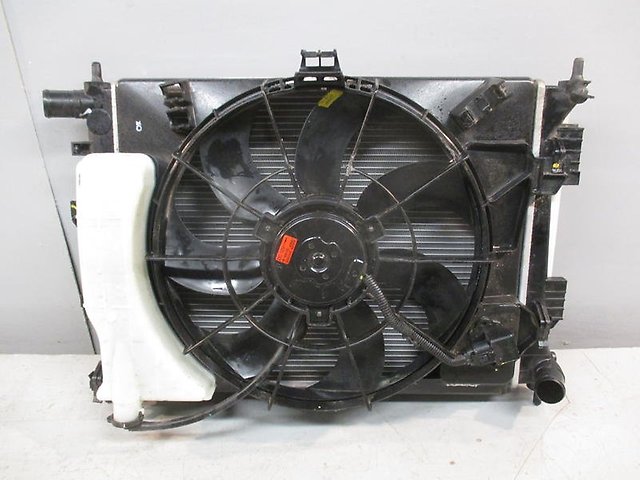

6. Нажмите на фиксатор колодки жгута проводов, и отсоедините колодку от дополнительного сопротивления вентилятора (для наглядности показано на снятом радиаторе в сборе с электровентилятором).

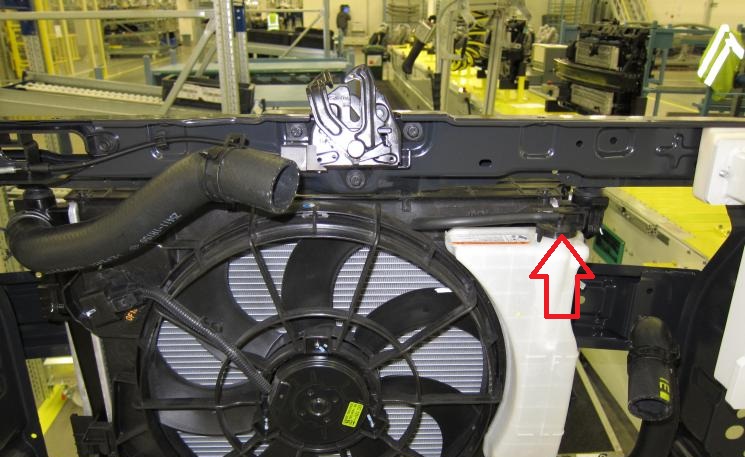

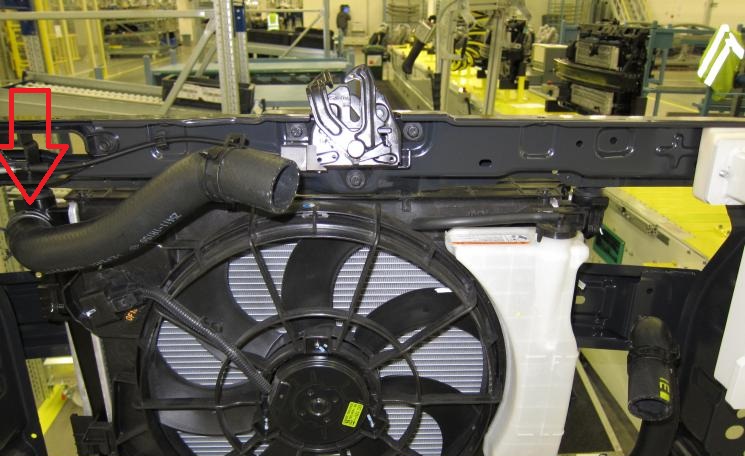

7. Снимите пароотводящий шланг с патрубка пробки расширительного бачка (для наглядности показано на снятом радиаторе в сборе с электровентилятором).

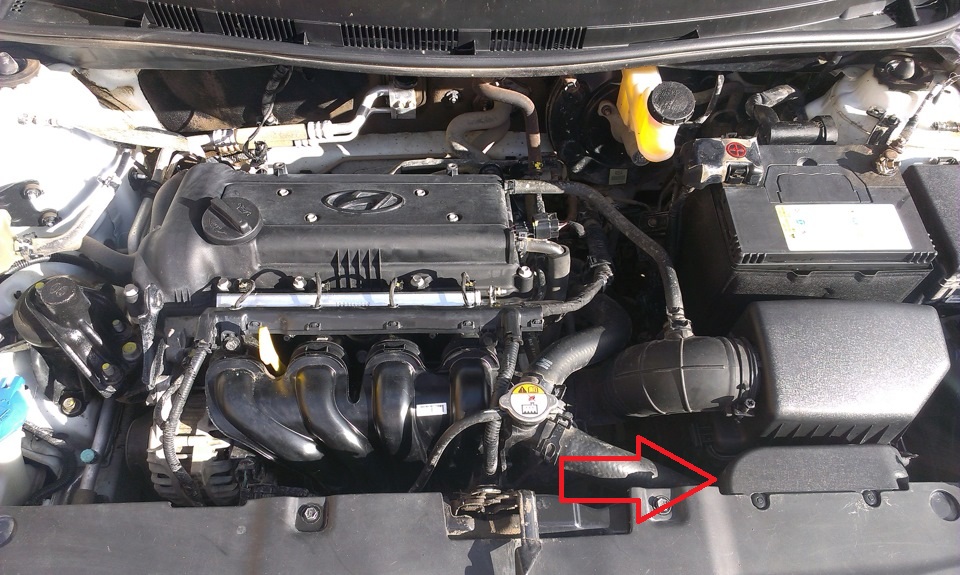

8. Сожмите пассатижами ушки хомута, сдвиньте хомут по шлангу, и отсоедините шланг от верхнего патрубка радиатора (для наглядности показано на снятом радиаторе в сборе с электровентилятором).
Примечание:
Аналогичным образом отсоедините шланг от нижнего патрубка радиатора.
9. Выверните по два болта крепления левого и правого кронштейнов радиатора, и снимите кронштейны крепления радиатора (для наглядности передний бампер снят).
Примечание:
Для удобства можете снять передний бампер, как описано здесь.

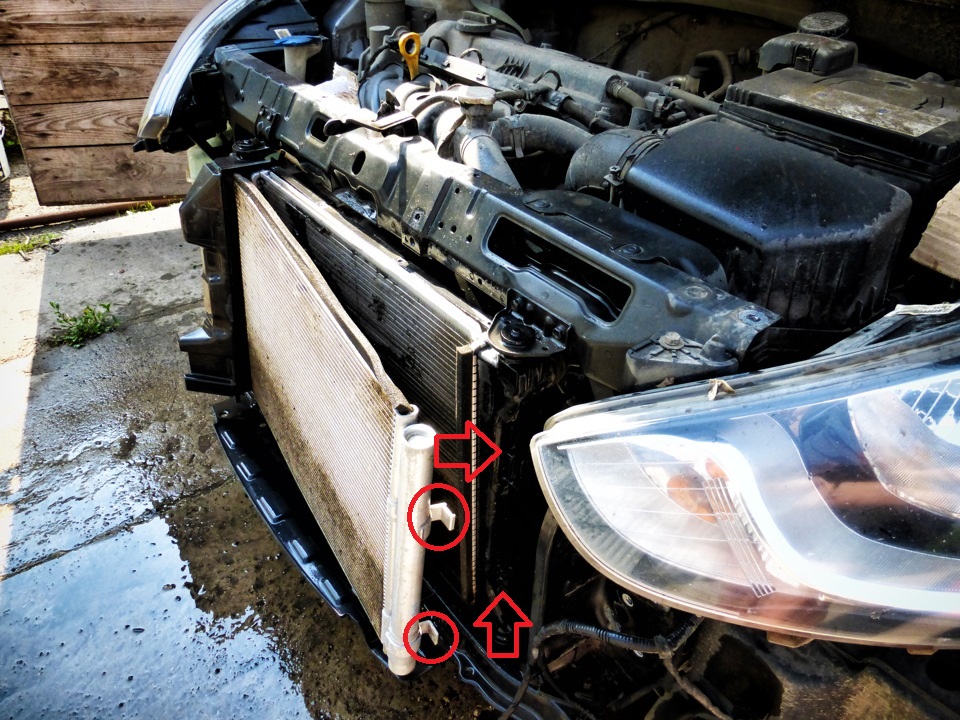

10. На автомобилях, укомплектованных кондиционером, отсоедините конденсор от радиатора, как описано здесь.
11. Приподнимите радиатор и выведите нижние кронштейны его крепления из отверстий рамки радиатора, и снимите радиатор в сборе с электровентилятором из моторного отсека вниз.
12. Отожмите четыре фиксатора крепления электровентилятора к радиатору, и снимите электровентилятор с радиатора.
Примечание:
Два фиксатора не видно, они показаны стрелками.

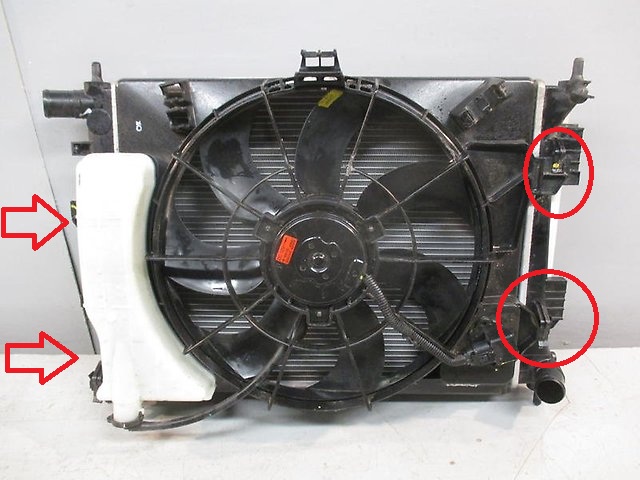

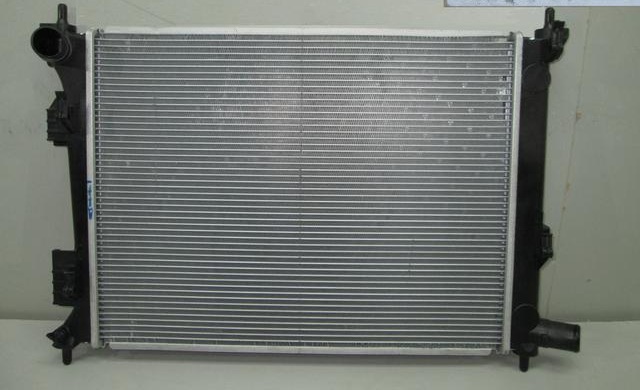

Радиатор без электровентилятора.

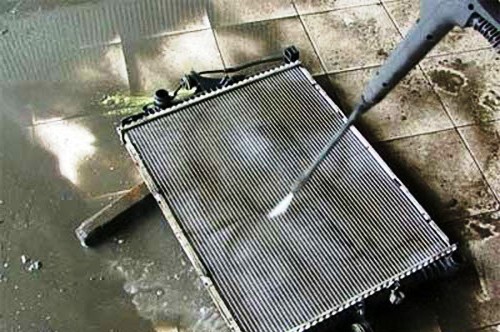

13. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора образовались трещины, замените радиатор.
Примечание:
Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к нему воздух под давлением 0,1 МПа и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
14. Установите радиатор и остальные детали системы охлаждения двигателя в порядке, обратном снятию.
ПОЛЕЗНЫЕ СОВЕТЫ:
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
15. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки, как описано здесь.
