Замена маслосъемных колпачков Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Пинцет
  • Приспособление для сжатия пружин клапанов
  • Съемник маслосъемных колпачков
  • Молоток большой

Детали и расходники:

  • Маслосъемные колпачки
  • Моторное масло
  • Установочная втулка маслосъмных колпачков

Примечание:

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянного дымления обычно не наблюдается. Косвенные признаки – увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.​

1. Снимите распределительные валы, как описано здесь.

Снимите распределительные валы на автомобиле Hyundai Solaris

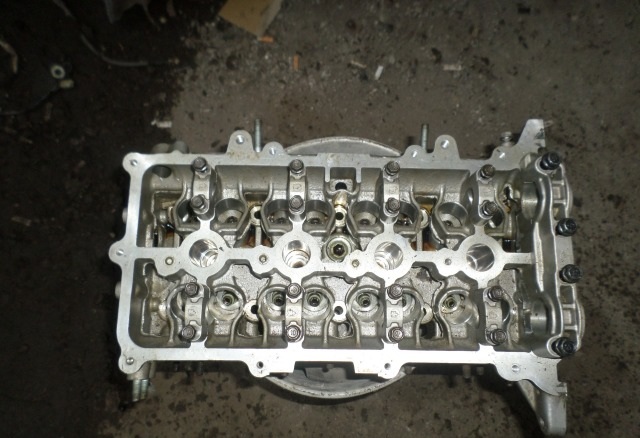

2. Снимите головку блока цилиндров, как описано здесь.

Снимите головку блока цилиндров на автомобиле Hyundai Solaris

Примечание:

При наличии достаточного опыта замена маслосъемных колпачков возможна без снятия головки блока цилиндров. При замене колпачков 1-го и 4-го цилиндров установите поршень 1-го цилиндра в положение ВМТ. При замене колпачков 2-го и 3-го цилиндров установите поршень 1-го цилиндра в положение НМТ.

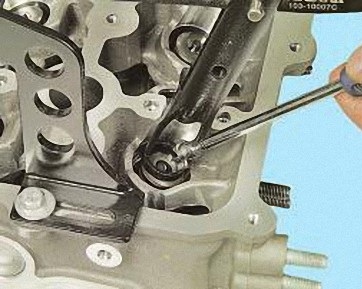

3. Снимите толкатели клапанов, установите приспособление для сжатия пружин клапанов, и сожмите приспособлением пружину одного из клапанов.

Установите приспособление для сжатия пружин клапанов на автомобиле Hyundai Solaris

4. С помощью пинцета или намагниченной отвертки выньте из тарелки пружины два сухаря. Затем снимите приспособление.

Выньте из тарелки пружины два сухаря на автомобиле Hyundai Solaris

Примечание:

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружины, чтобы сухари освободились.

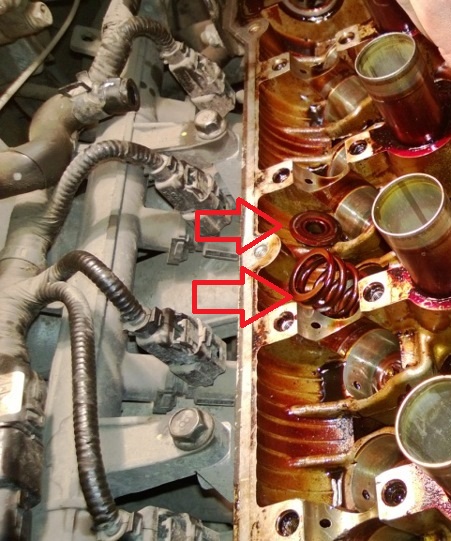

5. Снимите тарелку пружины, и извлеките пружину.

Снимите тарелку пружины, и извлеките пружину на автомобиле Hyundai Solaris

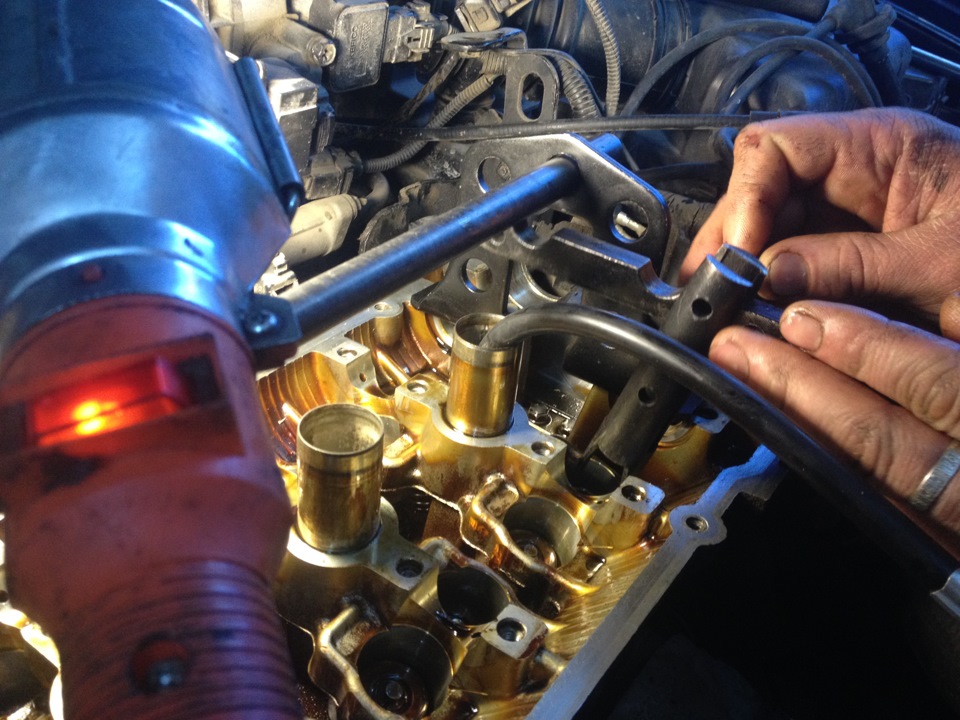

6. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Спрессуйте маслосъемный колпачок с направляющей втулки клапана на автомобиле Hyundai Solaris

Примечание:

Старый и новый маслосъемный колпачок на автомобиле Hyundai Solaris

Старый и новый маслосъемный колпачок.

ПРЕДУПРЕЖДЕНИЕ:

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Применение для этой цели двух отверток запрещено.

7. Окуните маслосъемный колпачок в моторное масло и вставьте его в оправку.

8. Осторожно запрессуйте колпачок до упора.

Осторожно запрессуйте колпачок до упора на автомобиле Hyundai Solaris

Примечание:

Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

9. Установите пружины и тарелки пружин, и сжимая пружину приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.

Сжимая пружину приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана на автомобиле Hyundai Solaris

ПОЛЕЗНЫЕ СОВЕТЫ:

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной поломке двигателя.

10. Установите на место толкатели клапанов, и распределительные валы и все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
