Снятие и установка подушки безопасности водителя Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Отвертка плоская средняя
• Ключ с наконечником Torx (звездочка) Т40

Детали и расходники:

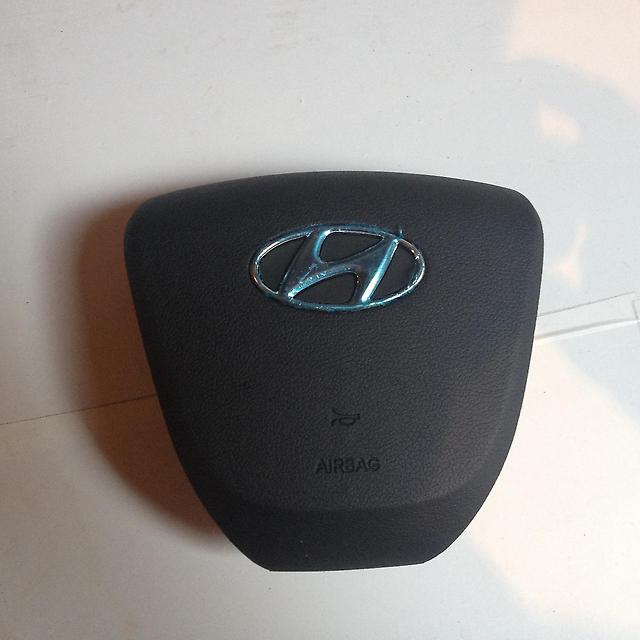

• Модуль подушки безопасности (при необходимости)

Примечание:

Работу проводим при снятии рулевого колеса и замене подушки безопасности.

Снятие и установка подушки безопасности водителя Hyundai Solaris

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Предупреждение:

Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее одной минуты после отключения электропитания.

Запрещается разборка модуля подушки безопасности.

Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С.

При установке модуля в рулевое колесо автомобиля находитесь вне зоны разворачивания надувной подушки.

При первом включении зажигания после установки модуля подушки в автомобиль находитесь вне автомобиля и включайте выключатель зажигания, протянув руку под рулевой колонкой.

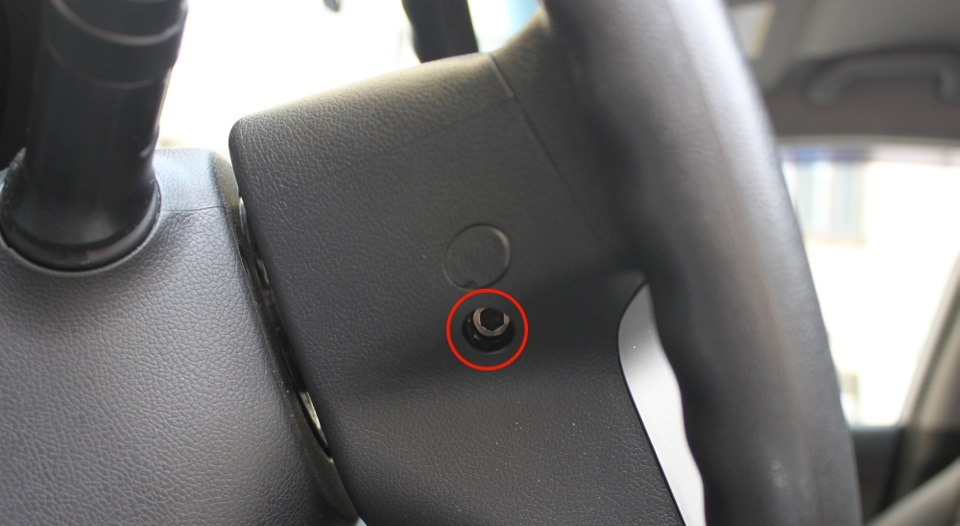

2. Выверните два винта (справа и слева) крепления модуля подушки безопасности на рулевом колесе и извлеките винты.

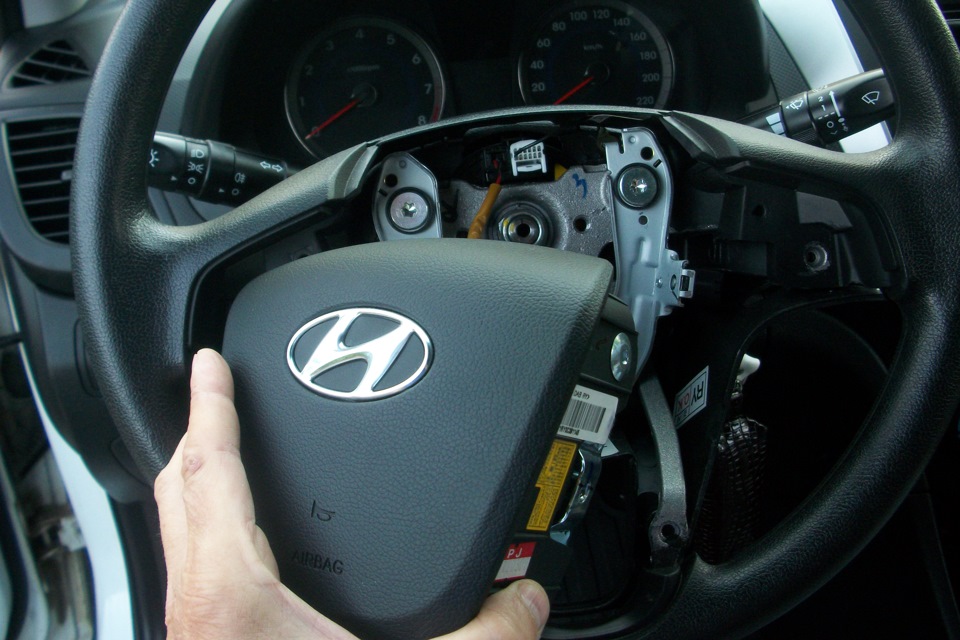

3. Потяните руками модуль подушки безопасности на себя и отведите его на длину подсоединенных жгутов проводов.

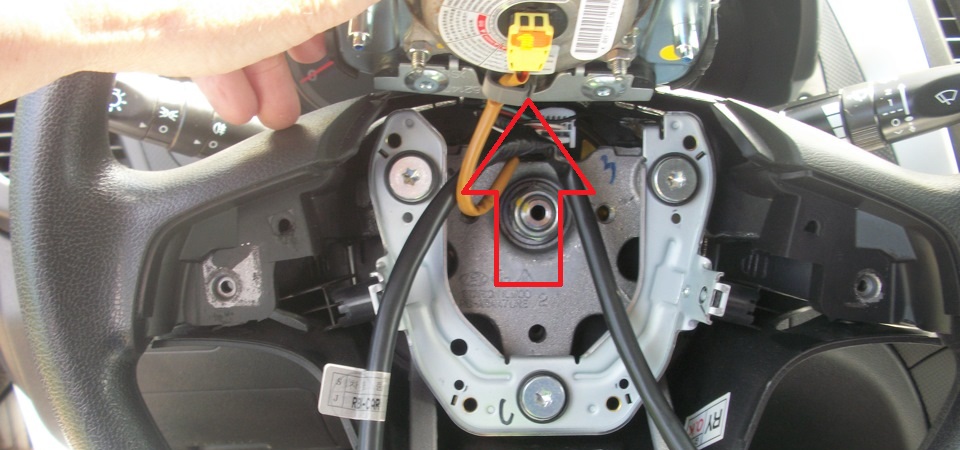

4. Отожмите отверткой держатель жгута проводов и извлеките из держателя жгут проводов.

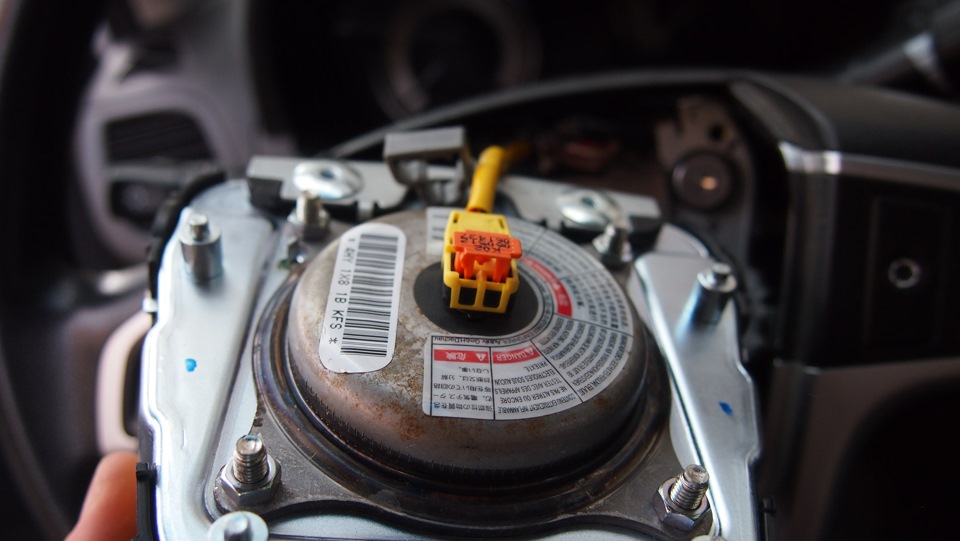

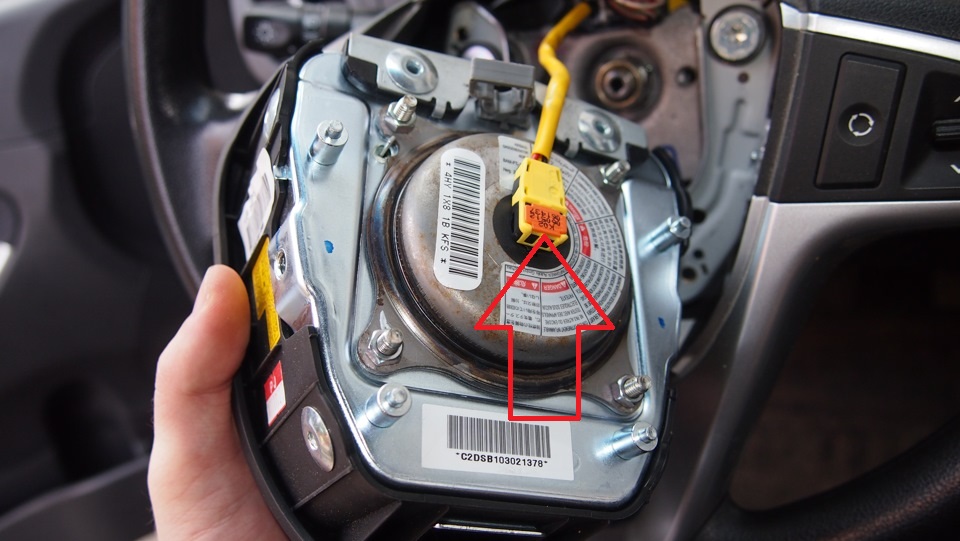

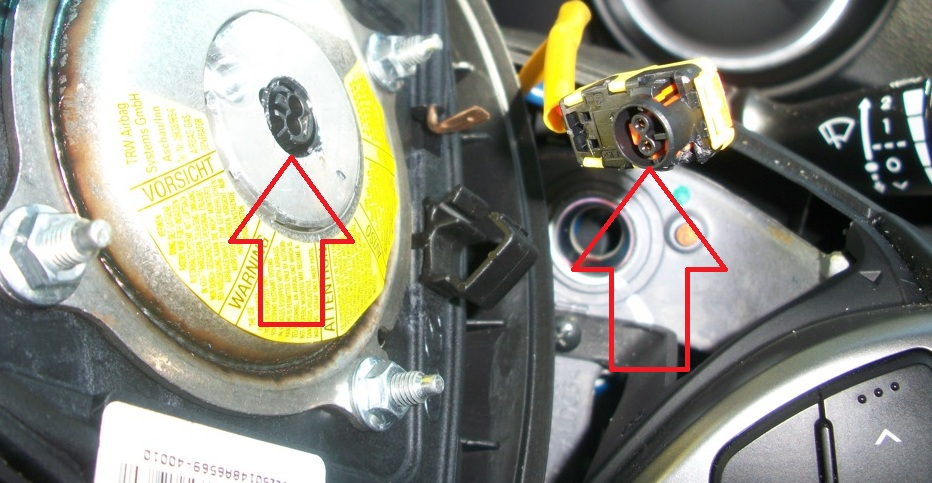

5. Плоской отверткой поддеваем фиксатор колодки проводов и выдвигаем фиксатор.

5. Снимите модуль подушки безопасности.

6. Установите модуль подушки безопасности водителя в порядке, обратном снятию.
