Особенности конструкции приводов передних колес Hyundai Solaris

Приводы колес с шарнирами равных угловых скоростей (ШРУС) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески. На автомобилях с продольным расположением двигателя длины приводов удается сделать одинаковыми. Это условие обеспечивает равенство сил и моментов, возникающих на ведущих колесах. Конструктивно выполнить это условие на автомобиле с поперечным расположением силового агрегата сложно, поэтому на таких автомобилях, как правило, привод правого колеса значительно длиннее привода левого колеса. На правом приводе установлен демпфер, представляющий резинометаллический груз, закрепленный в определенном месте на валу привода колеса.

Демпфер предотвращает появление резонансных изгибных колебаний вала, возникающих при движении автомобиля.

Наружный шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы. Сепаратор постоянно удерживает шарики в бис секторной плоскости между корпусом и обоймой шарнира и обеспечивает равномерную передачу вращения от обоймы к корпусу. В корпусе и обойме канавки выполнены по радиусу. Детали шарнира изготавливаются с высокой точностью, подбираются шарики одной сортировочной группы. Поэтому изношенный шарнир заменяют в сборе. Обойма шарнира установлена на шлицах вала и зафиксирована от продольного смещения стопорным кольцом. Шлицевой хвостовик корпуса наружного шарнира, на конце которого нарезана резьба, вставляется в ступицу переднего колеса и крепится гайкой подшипника. На корпус наружного шарнира напрессовано задающее кольцо датчика скорости вращения переднего колеса.

Примечание:

Наружные шарниры приводов левого и правого колес взаимозаменяемы.

Внутренний шарнир привода (типа «Трипод») обеспечивает возможность угловых перемещений подвески и компенсирует взаимные перемещения подвески и силового агрегата за счет изменения длины вала привода. На шлицевом конце вала привода со стороны внутреннего шарнира установлена ступица с тремя шипами – трёхшиповик, на каждом из шипов (цапфе) которого расположен ролик с наружной сферической поверхностью, вращающийся на игольчатом подшипнике. Игольчатый подшипник фиксируется от смещений вдоль оси шипа стопорным кольцом.
Трёхшиповик зафиксирован на валу привода стопорным кольцом.
Взаимные перемещения подвески и силового агрегата компенсируются перемещением роликов трёхшиповика в продольных пазах корпуса внутреннего шарнира. Шлицевой хвостовик корпуса внутреннего шарнира вставляется в полуосевую шестерню, установленную в коробке дифференциала и фиксируется в ней стопорным кольцом.

Примечание:

Внутренние шарниры приводов левого и правого колес взаимозаменяемы.

Герметичность шарниров – непременное условие его надежной работы обеспечивается защитными чехлами.

В наружные и внутренние шарниры правого и левого приводов заложена консистентная смазка на весь срок их службы. Пополнение или замена смазки, а также какое-либо другое обслуживание валов привода колес в процессе эксплуатации автомобиля не требуется. Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и креплением их хомутов.

Компоненты привода правого и левого колеса:

1 – корпус наружного шарнира;

2 – большой хомут крепления чехла наружного шарнира;

3 – чехол наружного шарнира;

4 – малый хомут крепления чехла наружного шарнира;

5 – демпфер;

6 – вал привода правого колеса;

7 – малый хомут крепления чехла внутреннего шарнира;

8 – чехол внутреннего шарнира;

9 – большой хомут крепления чехла внутреннего шарнира;

10 – корпус внутреннего шарнира;

11 – стопорное кольцо.

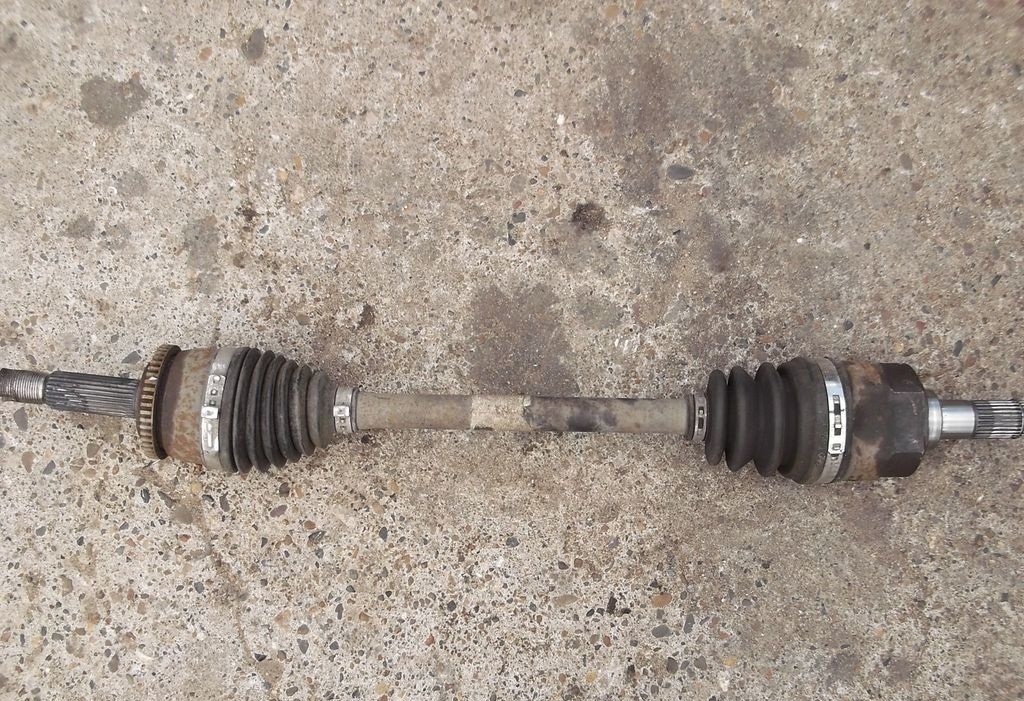

Вал привода левого колеса.
