Топливо подается из бака, установленного под днищем в районе заднего сиденья. Топливный бак состоит из двух сваренных между собой стальных штампованных частей.
Элементы системы питания:
1 – топливный бак;
2 – адсорбер;
3 – крышка топливного модуля;
4 – трубка подвода паров топлива к адсорберу;
5 – трубка подвода паров топлива к клапану продувки адсорбера;
6 – наливная труба;
7 – вентиляционная трубка;
8 – трубка подвода воздуха к адсорберу;
9 – заливная горловина;
10 – воздушный фильтр;
11 – глушитель шума воздуха на впуске;
12 – воздуховод;
13 – шланг подвода воздуха к дроссельному узлу;
14 – клапан продувки адсорбера;
15 – дроссельный узел;
16 – впускной трубопровод;
17 – топливная рампа;
18 – форсунки.
С патрубками бака соединены наливная труба и вентиляционная трубка, выполненные из пластмассы. В верхней части наливной трубы выполнена горловина, которая крепится к кузову. Вентиляционная трубка служит для отвода воздуха, вытесняемого из бака при его заправке топливом. В пробке заливной горловины установлен клапан, препятствующий возникновению разрежения в баке.

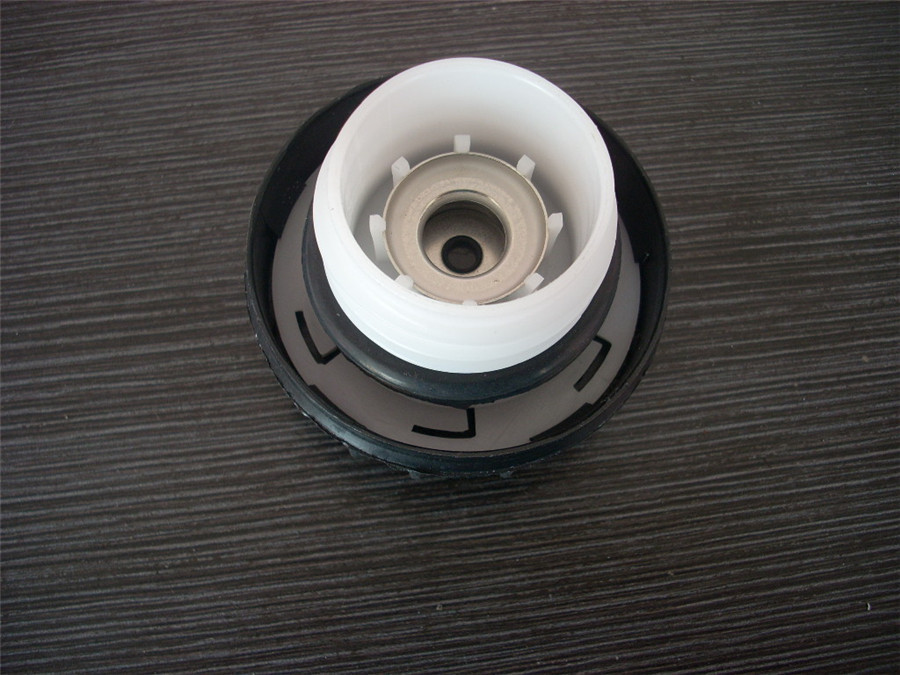

Пробка заливной горловины.
В патрубке топливного бака, который соединяется с наливной трубой, установлен предохранительный клапан, предназначенный для предотвращения вытекания топлива через заливную горловину бака при опрокидывании автомобиля.

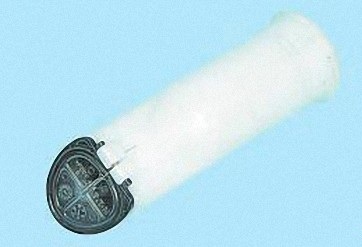

Предохранительный клапан представляет собой пластмассовую трубку с подпружиненной пластиной. Клапан находится в закрытом состоянии и открывается только под давлением топлива при заправке бака.
Предохранительный клапан.
Топливный модуль (включающий в себя топливный насос, регулятор давления топлива, топливный фильтр и датчик указателя уровня топлива), установлен в топливном баке. Для грубой очистки топлива на входе в топливный насос установлен сетчатый фильтр.
Для доступа к топливному модулю под подушкой заднего сиденья в днище автомобиля выполнен лючок.

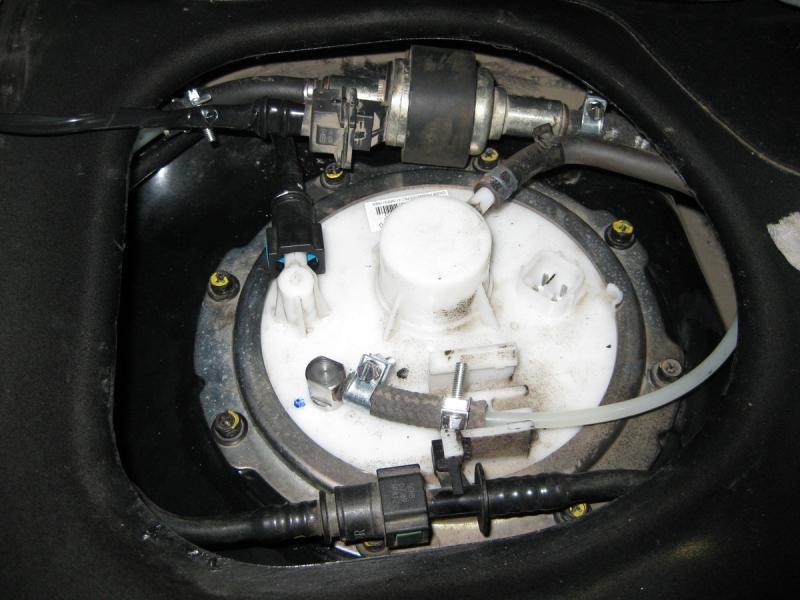

Топливный модуль, люк топливного модуля снят.

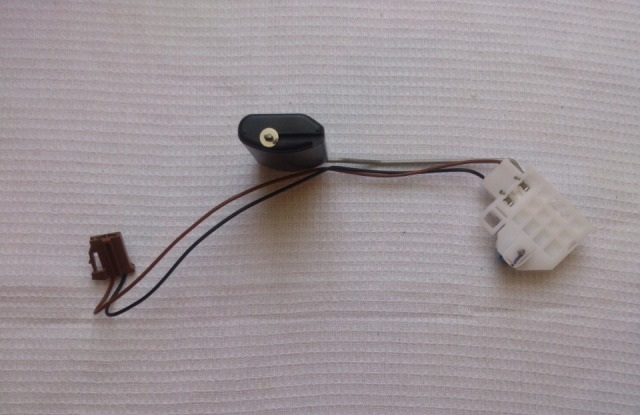

Датчик указателя уровня топлива прикреплен к корпусу топливного модуля. Датчик представляет собой переменный резистор, сопротивление которого зависит от перемещения поплавка. Датчик управляет работой указателя уровня и сигнализатора минимального уровня топлива в баке.
Датчик указателя уровня топлива.

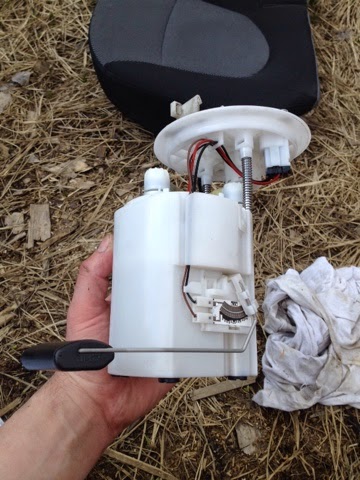

Топливный модуль с датчиком указателя уровня топлива.
Топливный насос расположен внутри корпуса топливного фильтра. Насос электрический, вихревого типа. Он включается по команде ЭБУ при включении зажигания и подает топливо в магистраль под давлением (около 6,0 бар), превышающим рабочее давление в топливной рампе.
Топливо, проходя через насос, во время его работы смазывает и охлаждает насос. Поэтому запрещается включать насос даже на короткое время, если в баке нет топлива.
Производительность топливного насоса не менее 60 л/ч.
От насоса топливо под давлением подводится по гофрированной пластмассовой трубке к топливному фильтру, который входит в состав топливного модуля.

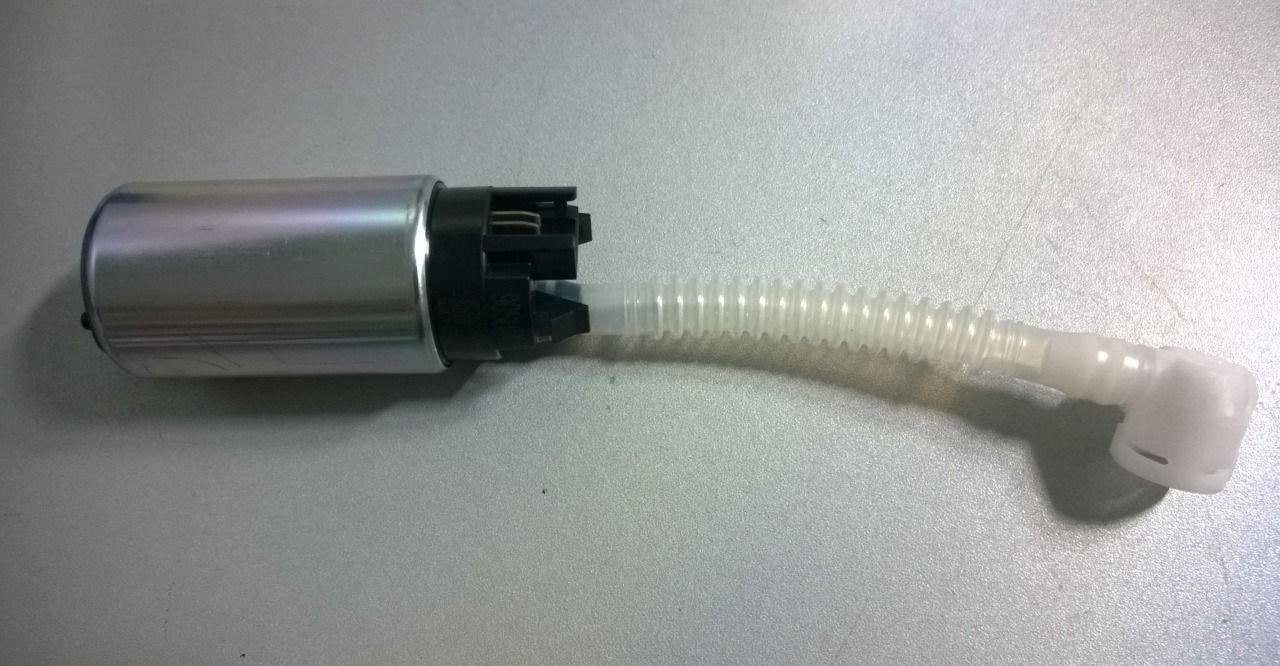

Топливный насос с трубкой подвода топлива к фильтру.
Топливный фильтр выполнен в пластмассовом корпусе с бумажным фильтрующим элементом и предназначен для очистки топлива от механических примесей с тонкостью очистки до 10 мкм.

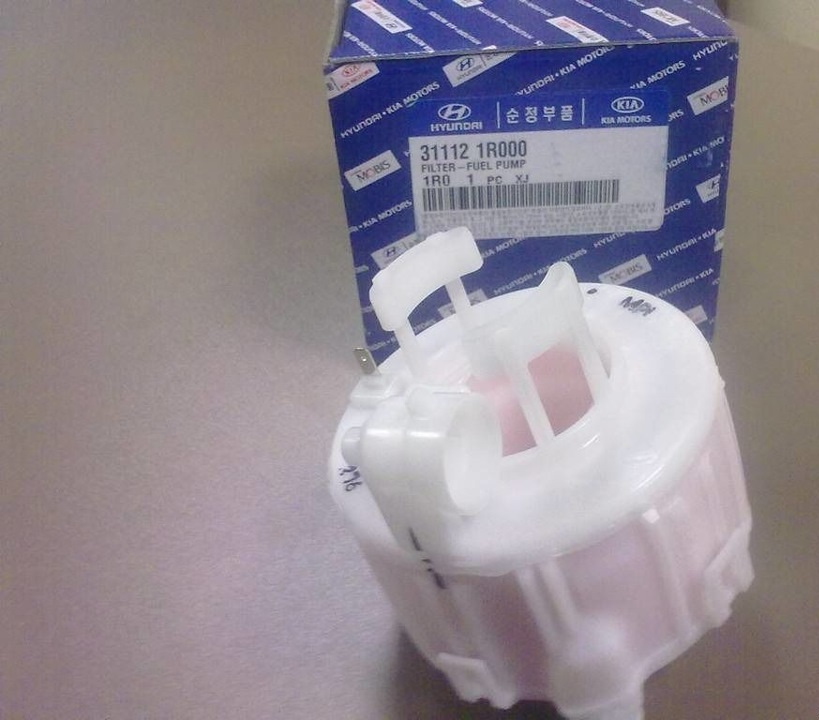

Топливный фильтр.

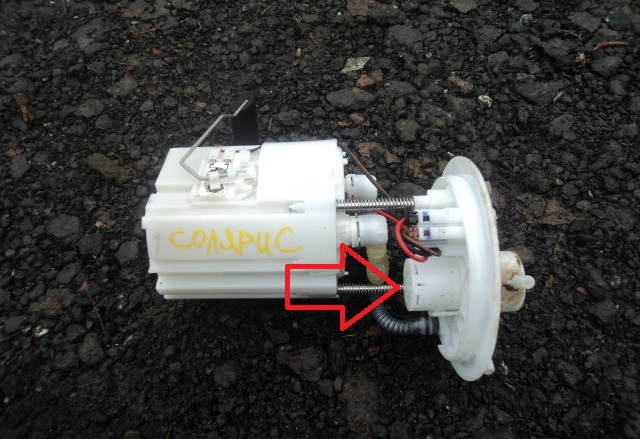

В топливную магистраль, соединяющую корпус фильтра с крышкой модуля, встроен регулятор давления (клапан), который поддерживает в топливной рампе давление равное 3,2–3,4 бар. Это необходимо для точного дозирования топлива форсунками. Излишки топлива стравливаются в бак. Регулятор неразборный и при выходе из строя подлежит замене.

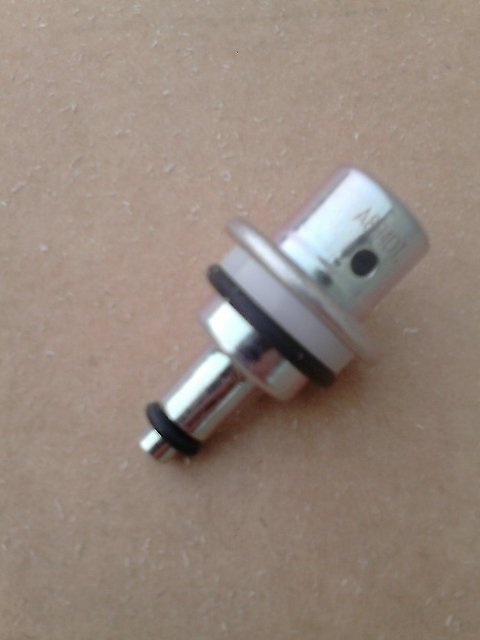

Регулятор давления топлива.
Из фильтра топливо по гофрированной пластмассовой трубке подается в крышку топливного модуля и оттуда по трубопроводу – к топливной рампе.
Топливная рампа представляет собой стальную трубу прямоугольного профиля, на которой установлены форсунки. Рампа прикреплена к головке блока цилиндров двумя болтами. К левому торцу рампы крепится топливная трубка нагнетательной магистрали.
Топливо под давлением подается в полость рампы, а оттуда – через форсунки во впускные каналы головки блока цилиндров.

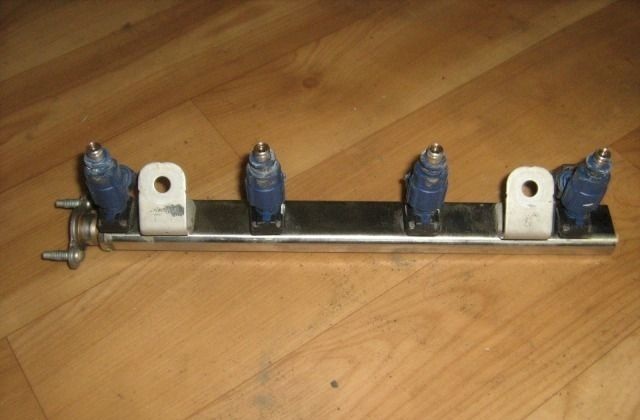

Топливная рампа с форсунками.

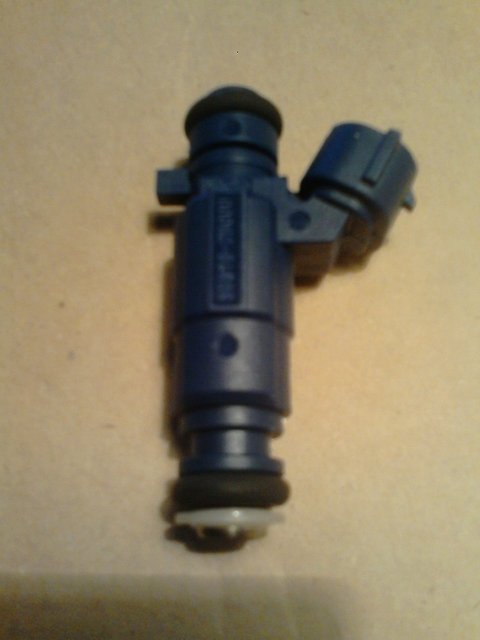

Форсунка представляет собой электромагнитный клапан, подающий топливо в канал головки блока цилиндров при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании.
На выходе форсунки выполнен распылитель с четырьмя отверстиями, через которые топливо впрыскивается в канал головки блока цилиндров. Управляет работой форсунок ЭБУ. Форсунки уплотняются в рампе и головке блока цилиндров резиновыми кольцами и фиксируются на рампе металлическими скобами.
При обрыве или замыкании обмотки форсунки, форсунку следует заменить.
Форсунка с уплотнительными кольцами.
Воздух подводится к дроссельному узлу двигателя через воздуховод с глушителем шума воздуха на впуске, воздушный фильтр и резиновый гофрированный шланг. Глушитель шума воздуха на впуске расположен под передним бампером, перед аркой левого переднего колеса.

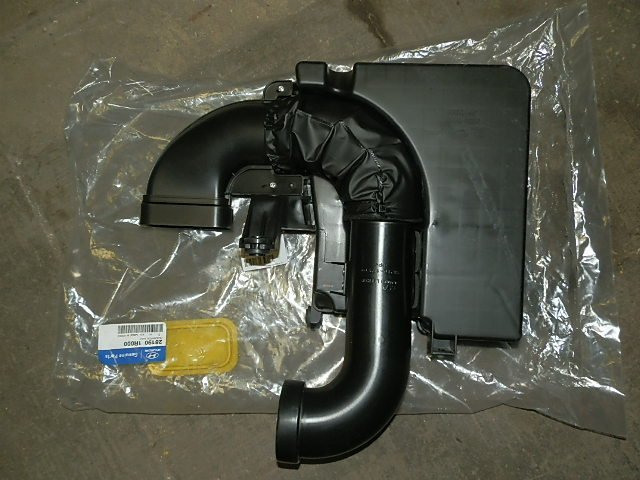

Корпус воздушного фильтра.

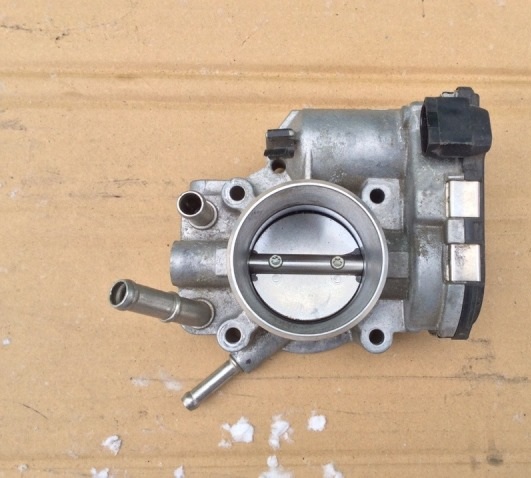

Дроссельный узел крепится к впускному трубопроводу и представляет собой корпус дроссельной заслонки, на котором установлен блок управления заслонкой. Заслонка открывается на требуемый угол по сигналу электронного блока управления двигателем. Во избежание обмерзания дроссельного узла при низкой температуре и высокой влажности окружающего воздуха, в узел встроен блок подогрева, через который циркулирует жидкость системы охлаждения.
Дроссельный узел.
Пройдя дроссельный узел, воздух поступает во впускной трубопровод, изготовленный из высокопрочной термостойкой пластмассы.
Из ресивера (общей полости воздуховода) воздух по четырем отдельным каналам подводится к впускным каналам головки блока цилиндров. Для того чтобы наполнение цилиндров двигателя воздухом было одинаковым, каналы впускного трубопровода выполнены приблизительно одной длины.

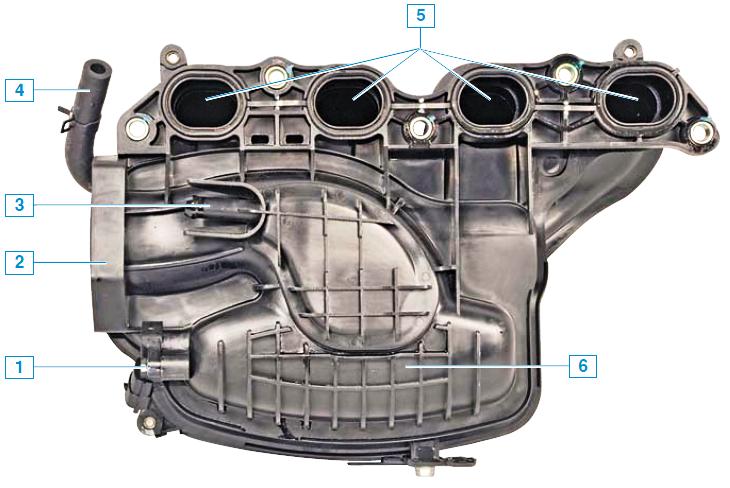

Элементы впускного трубопровода:
1 – датчик абсолютного давления и температуры воздуха на впуске;
2 – фланец для присоединения дроссельного узла;
3 – штуцер шланга системы вентиляции картера;
4 – шланг подвода разрежения к вакуумному усилителю тормозов;
5 – канал подвода воздуха к цилиндру;
6 – ресивер.
В состав системы питания входит система улавливания паров топлива, препятствующая попаданию паров топлива в атмосферу.
В состав системы входят: адсорбер, электромагнитный клапан продувки адсорбера, а также соединительные трубки и шланги.
Расположение элементов системы улавливания паров топлива на топливном баке:
1 – шланг подвода воздуха к адсорберу;
2 – шланг отвода паров топлива из бака к адсорберу;
3 – адсорбер.
Из бака пары топлива через гравитационный клапан, расположенный в крышке топливного модуля, по шлангу попадают в адсорбер (резервуар с активированным углем), где аккумулируются.
Адсорбер закреплен на топливном баке. Второй штуцер адсорбера соединен с атмосферой, а третий – с электромагнитным клапаном продувки адсорбера.

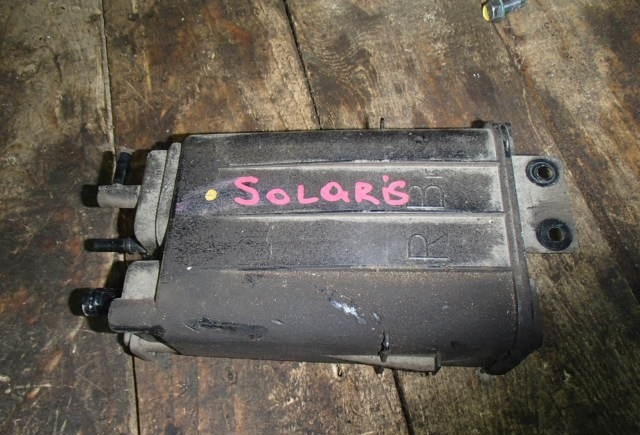

Адсорбер.
Гравитационный клапан предотвращает вытекание топлива из бака через элементы системы улавливания паров при опрокидывании автомобиля.
Гравитационный клапан расположен в крышке топливного модуля.

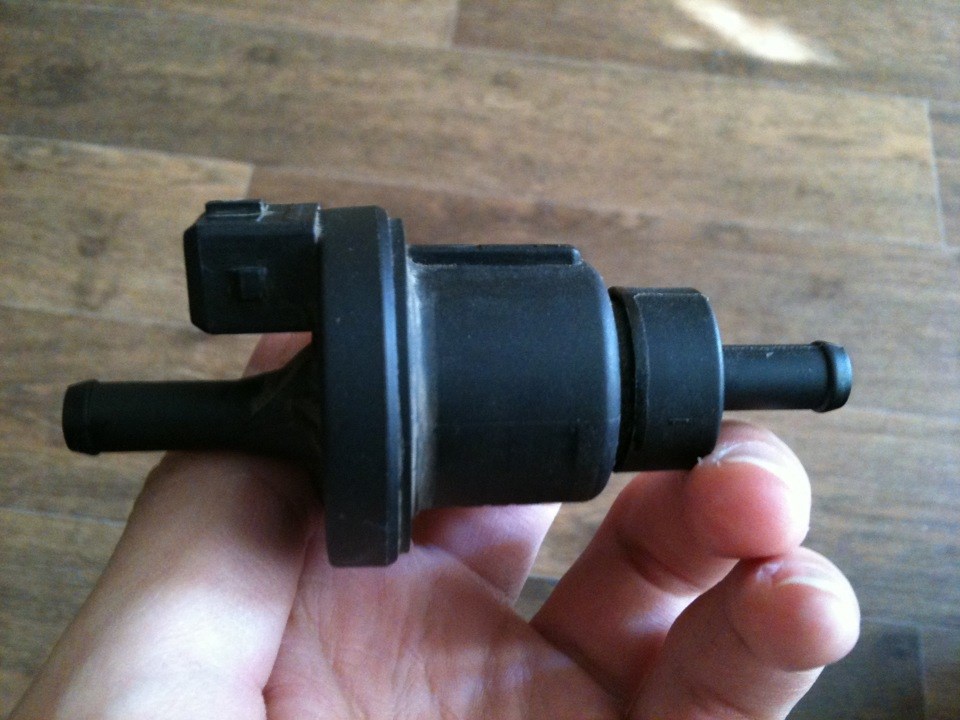

Электромагнитный клапан продувки адсорбера прикреплен с помощью кронштейна и резинового держателя к левому торцу головки блока цилиндров двигателя.
При неработающем двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается с задроссельным пространством дроссельного узла. ЭБУ, управляя электромагнитным клапаном, осуществляет продувку адсорбера после того, как двигатель проработает заданный период времени с момента перехода на режим управления топливоподачей по замкнутому контуру (управляющий датчик кислорода должен быть прогрет до необходимой температуры).
Клапан сообщает полость адсорбера с впускным трубопроводом, и происходит продувка сорбента: пары бензина смешиваются с воздухом и подводятся через впускной трубопровод в цилиндры двигателя, где сгорают. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.
