Снятие, дефектовка и установка масляного насоса Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
5 - 30 мин.
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 10 мм
  • Отвертка крестовая средняя
  • Компрессор
  • Пневмопистолет для обдувки
  • Наждачная бумага "нулевая"
  • Линейка
  • Щуп плоский

Детали и расходники:

  • Бензин
  • Плунжер
  • Герметик
  • Валик
  • Сальник коленчатого вала
  • Пружина редукционного клапана
  • Масляный насос

Примечание:

Масляный насос снимают для замены при снижении его производительности, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнение привалочных поверхностей корпуса насоса и блока цилиндров.

1. Снимите крышку цепи привода газораспределительного механизма, как описано здесь.

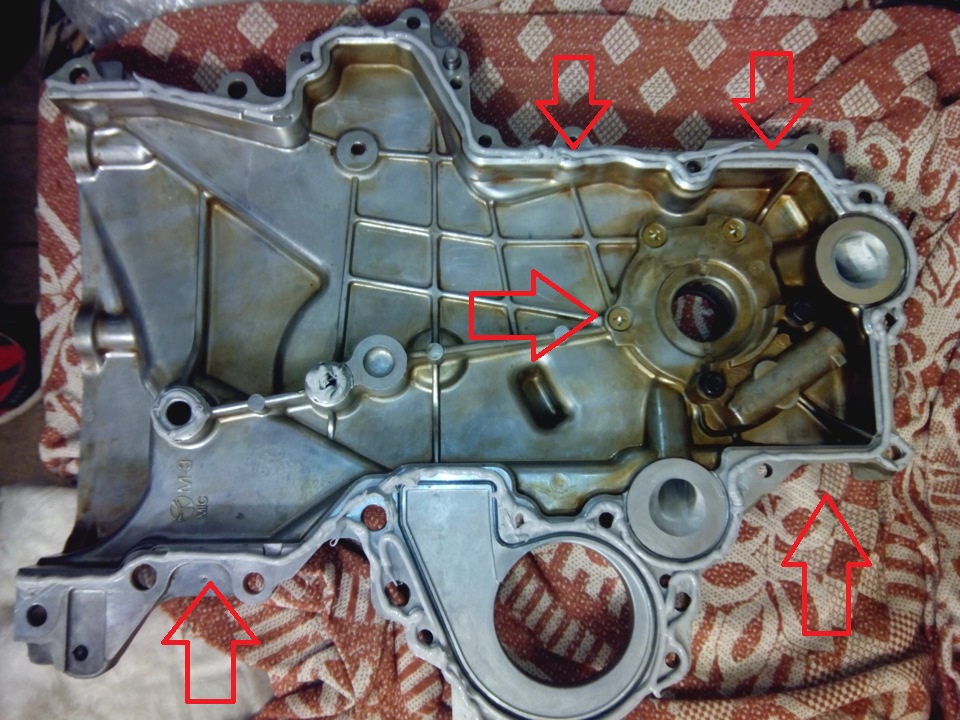

Снимите крышку цепи привода газораспределительного механизма на автомобиле Hyundai Solaris

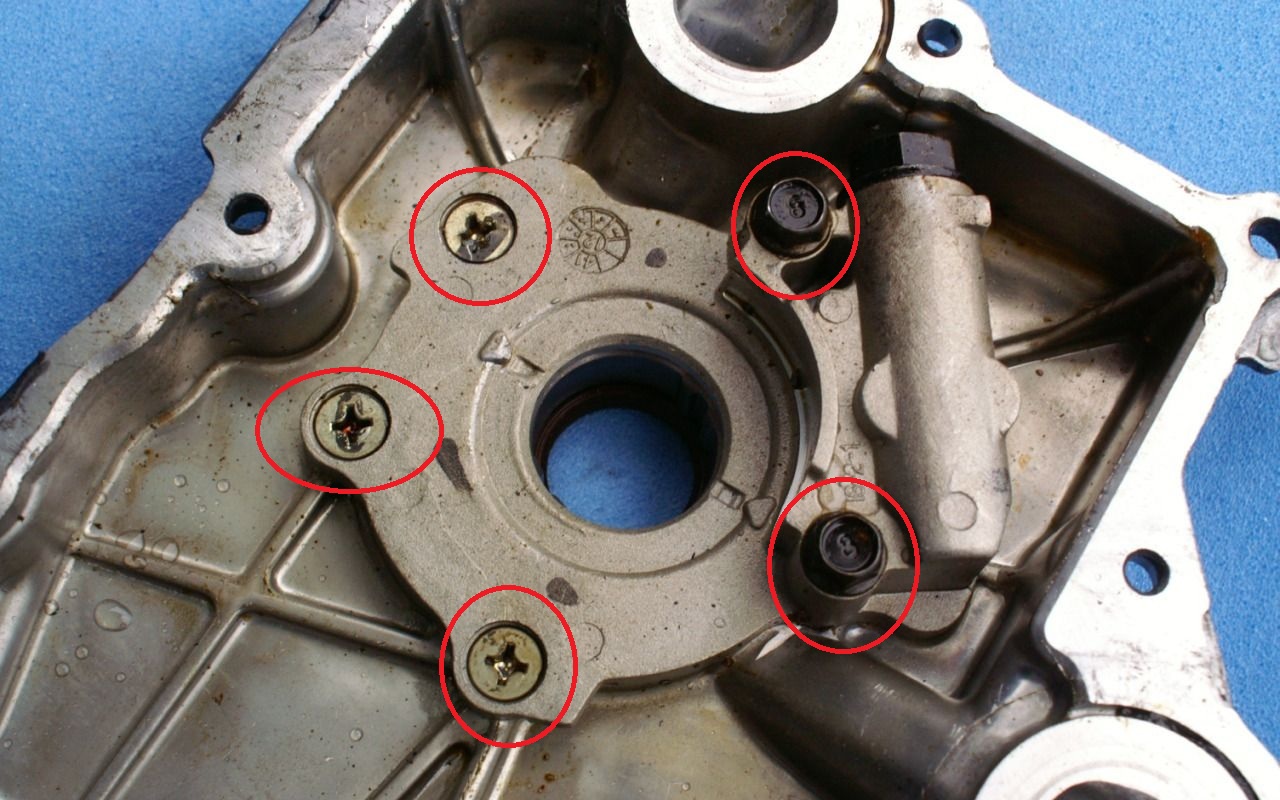

2. Выверните два болта, три винта крепления корпуса масляного насоса, и снимите корпус масляного насоса с крышки цепи привода газораспределительного механизма.

Выверните два болта, три винта крепления корпуса масляного насоса на автомобиле Hyundai Solaris

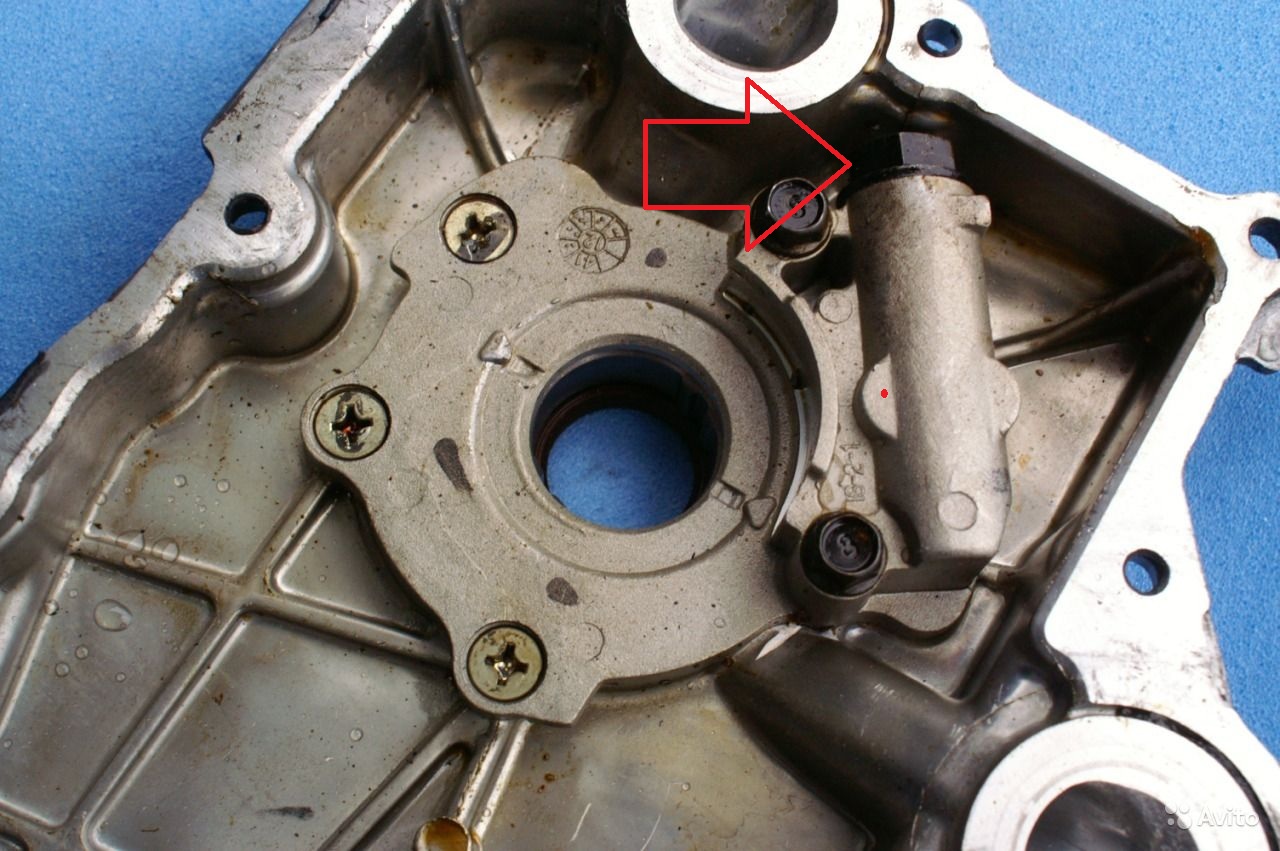

3. Выверните пробку из отверстия редукционного клапана, и извлеките из корпуса пружину, и плунжер редукционного клапана.

Выверните пробку из отверстия редукционного клапана на автомобиле Hyundai Solaris

Примечание:

Осмотрите детали редукционного клапана. Искривленную или треснувшую пружину замените. На плунжере не должно быть задиров и загрязнений. Промойте плунжер и гнездо в корпусе масляного насоса бензином или керосином и просушите струей сжатого воздуха. Небольшие царапины и задиры на плунжере удалите «нулевой» наждачной бумагой. Если сделать это не удается, замените плунжер.​

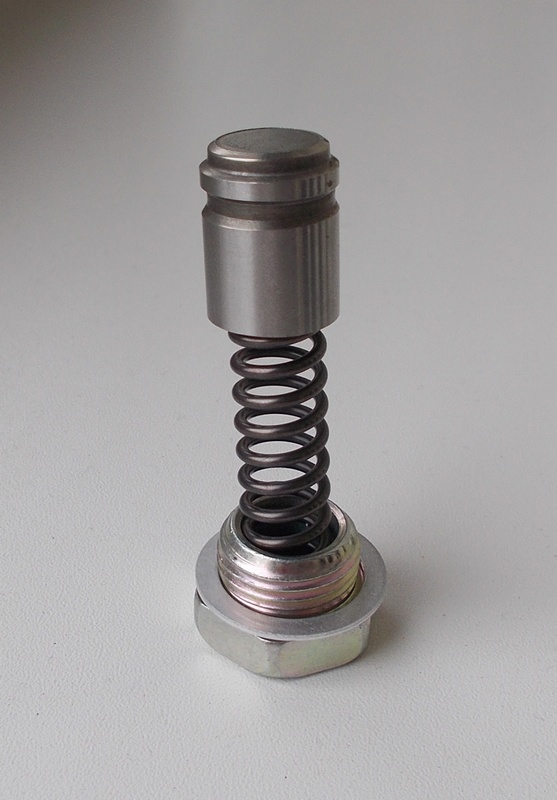

Пружина и плунжер редукционного клапана на автомобиле Hyundai Solaris

Пробка с пружиной, и плунжером редукционного клапана.

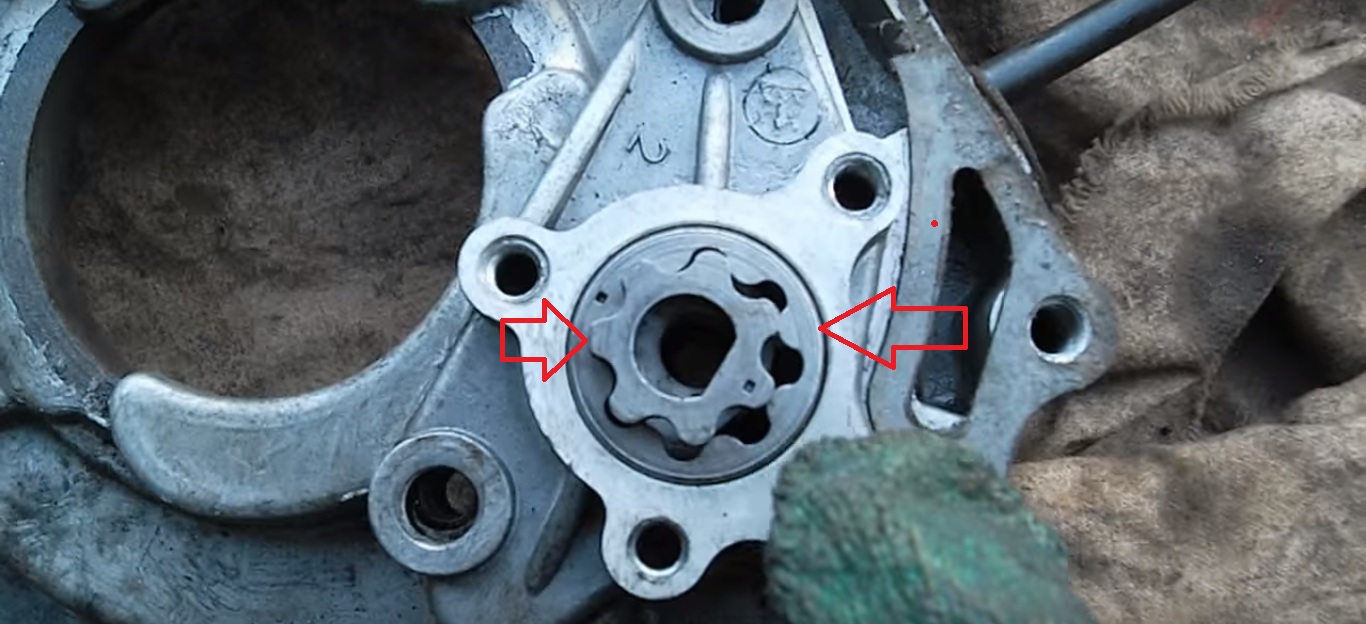

4. Извлеките из крышки цепи привода газораспределительного механизма ведущую, и ведомую шестерни масляного насоса.

Извлеките из крышки цепи привода газораспределительного механизма шестерни масляного насоса на автомобиле Hyundai Solaris

Примечание:

Металлической линейкой и щупом измерьте боковой зазор шестерен масляного насоса. Зазор должен составлять 0,18 мм.

Измерьте зазор между зубьями ведущей и ведомой шестерен масляного насоса. Номинальный зазор между зубьями ведущей и ведомой шестерен масляного насоса – 0,376 мм.

ПОЛЕЗНЫЕ СОВЕТЫ:

При каждом снятии крышки цепи привода газораспределительного механизма заменяйте сальник коленчатого вала, как описано здесь.

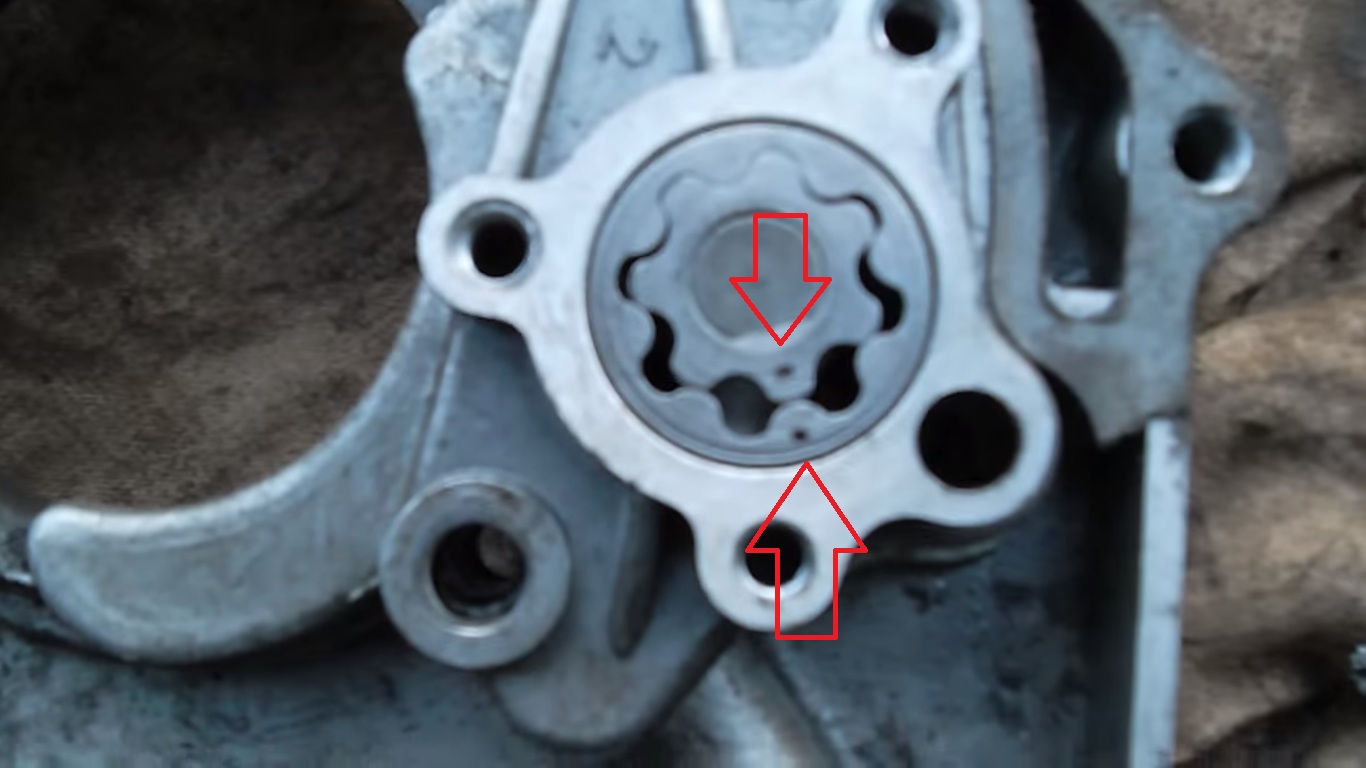

5. Установите шестерни масляного насоса таким образом, чтобы метки на ведущей и ведомой шестернях были обращены внутрь крышки цепи привода газораспределительного механизма.

Установите шестерни масляного насоса по меткам на автомобиле Hyundai Solaris

6. Нанесите валиком герметик по всему периметру привалочной поверхности крышки цепи привода газораспределительного механизма и корпуса масляного насоса.

Нанесите герметик на крышку цепи привода газораспределительного механизма на автомобиле Hyundai Solaris

Примечание:

Корпус масляного насоса уже установлен на место.

7. Установите крышку масляного насоса и все ранее снятые детали в обратном порядке.

ПРЕДУПРЕЖДЕНИЕ:

Пускать двигатель после установки масляного насоса можно не ранее чем через один час – это время необходимо для полимеризации герметика.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
