Снятие и установка стартера Hyundai Solaris

Инструменты:

• Ключ трещоточный
• Головка 10 мм
• Головка 12 мм

Детали и расходники:

• Стартер (при необходимости) (36100-2B604)

Примечание:

В этой статье описано как снять стартер на Хендай Солярис.

Стартер установлен на приливе блока цилиндров с передней стороны силового агрегата.

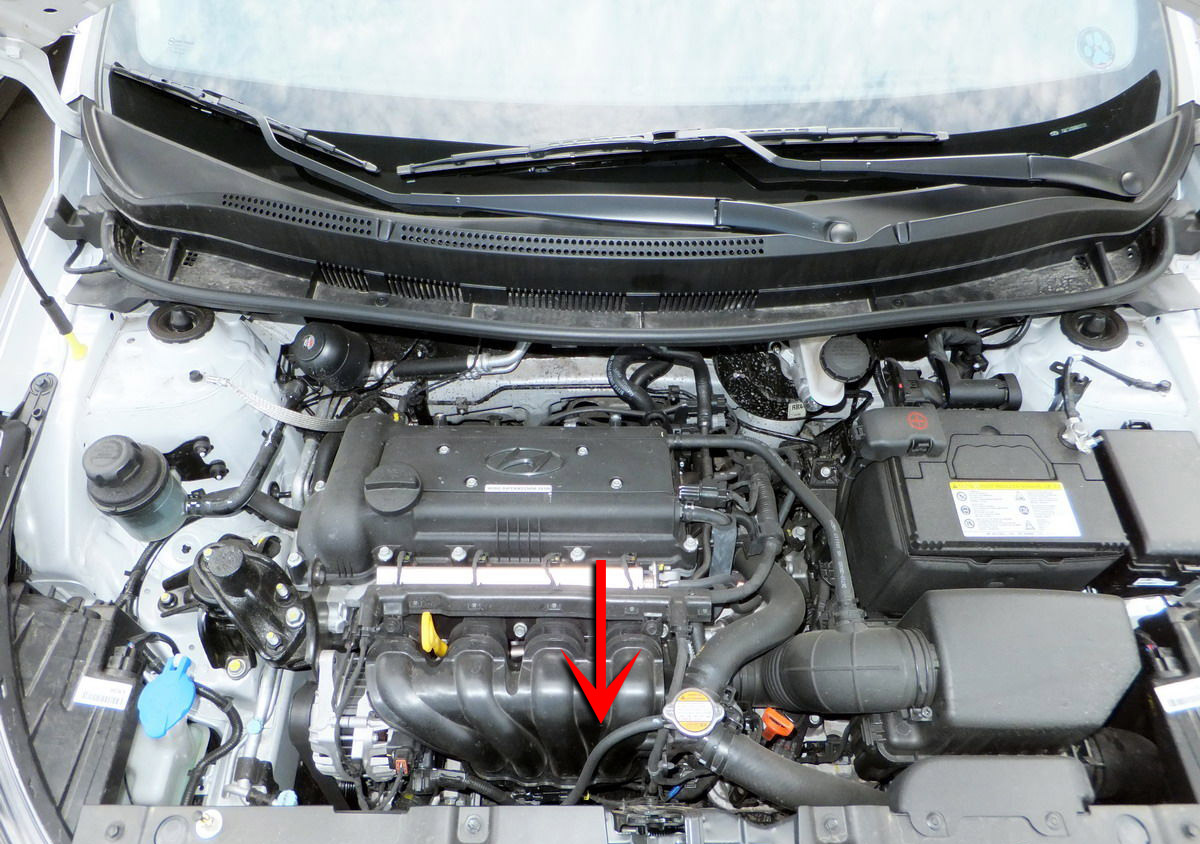

Расположение стартера.

Работу удобнее проводить на яме или эстакаде.

Снятие и установка стартера Hyundai Solaris

1. Отсоедините минусовую клемму от аккумуляторной батареи.

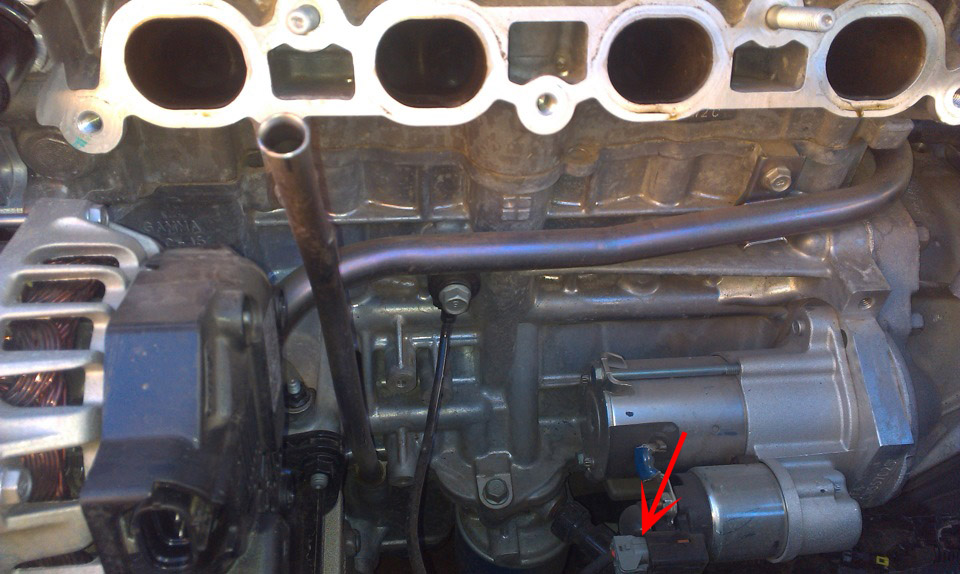

2. Отожмите фиксатор колодки управляющего провода и отсоедините колодку от тягового реле стартера Солярис (для наглядности показано при снятом впускном коллекторе).

3. Снимите защитный колпачок крепления наконечника силового провода.

4. Открутите гайку крепления наконечника силового провода и отведите провод в сторону.

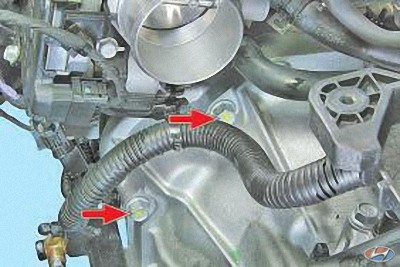

5. Открутите два болта крепления стартера (ниже дроссельного узла) и снимите стартер.

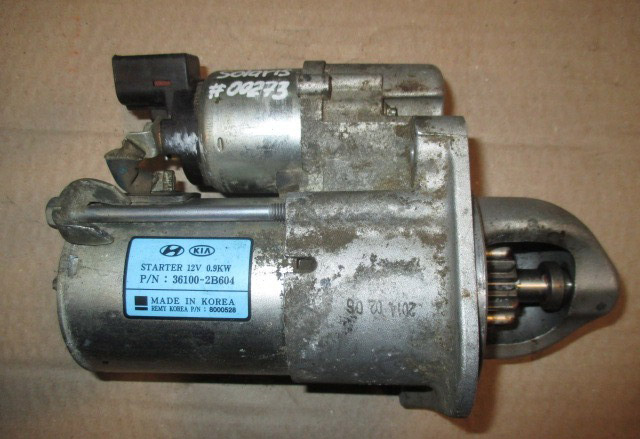

Стартер.

Примечание:

Разборка и ремонт стартера Хендай Солярис описан в этой статье.

6. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта
