Снятие клапана продувки адсорбера Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Плоскогубцы

Детали и расходники:

  • Клапан продувки адсорбера (при необходимости)

Примечание:

Работу проводим для замены клапана, а также при ремонте головки блока цилиндров.

Клапан продувки адсорбера закреплен на левом торце головки блока цилиндров.​

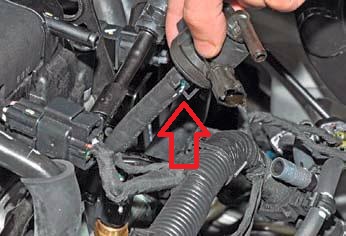

Расположение клапана продувки адсорбера на автомобиле Hyundai Solaris

Расположение клапана продувки адсорбера.

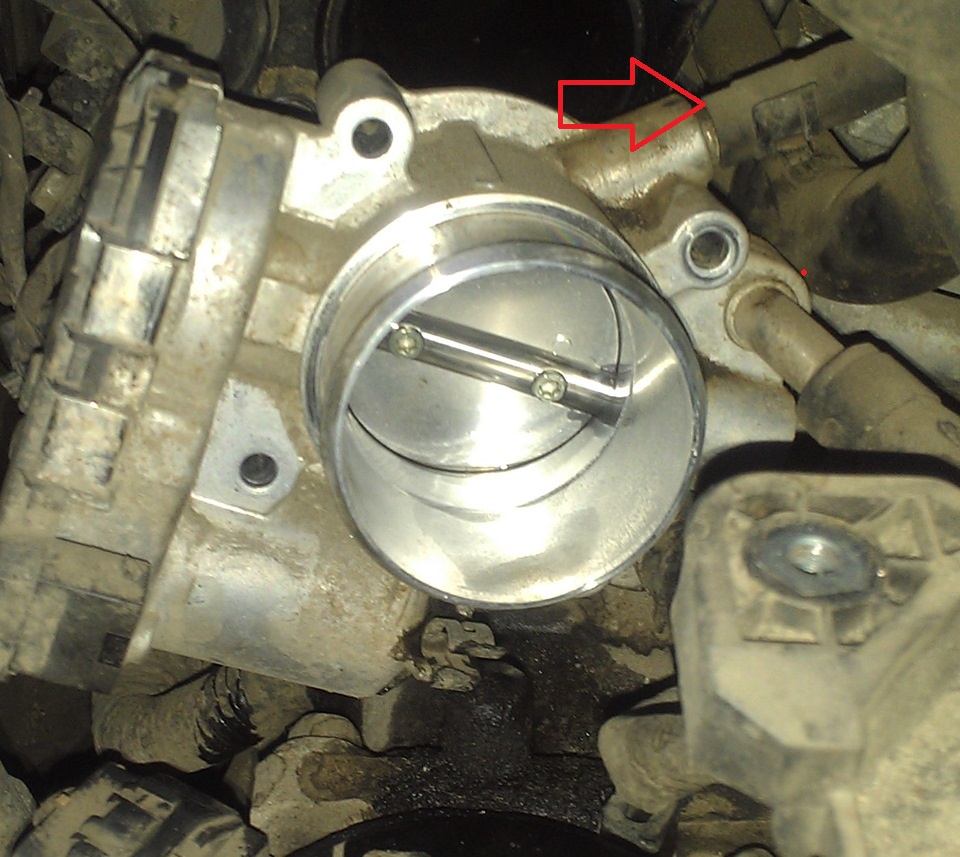

1. Сжав концы хомута крепления, шланга подвода паров топлива к дроссельному узлу, сдвигаем хомут по шлангу и снимаем шланг со штуцера дроссельного узла (для наглядности показано на снятом шланге подвода воздуха к дроссельному узлу).

Снимаем шланг подвода паров топлива к дроссельному узлу со штуцера дроссельного узла на автомобиле Hyundai Solaris

2. Сжав концы хомута крепления, шланга подвода паров топлива к клапану, снимаем шланг со штуцера клапана.

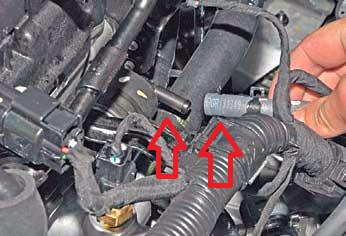

Снимаем шланг подвода паров топлива к клапану адсорбера на автомобиле Hyundai Solaris

3. Нажав фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку от разъема клапана.

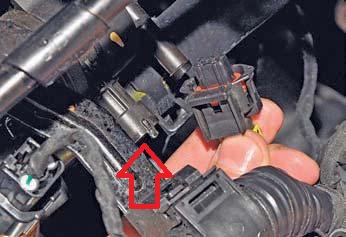

Отсоедините колодку жгута проводов системы управления двигателем от клапана адсорбера на автомобиле Hyundai Solaris

4. Сдвигаем клапан с резиновым держателем вперед, снимая его с кронштейна головки блока цилиндров, снимаем клапан в сборе с резиновым держателем и со шлангом подвода паров к дроссельному узлу, отсоединяем шланг от штуцера клапана.

Снять клапан продувки адсорбера на автомобиле Hyundai Solaris

5. Cнимаем клапан продувки адсорбера.

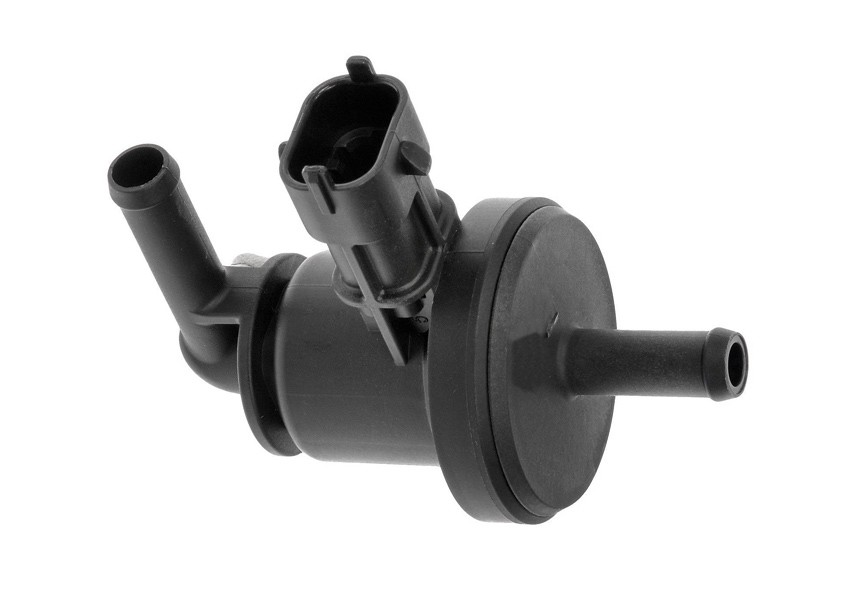

Клапан продувки адсорбера на автомобиле Hyundai Solaris

6. Устанавливаем клапан продувки адсорбера в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://carpedia.club/
