Замена фонарей освещения номерного знака Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя

Детали и расходники:

  • Лампа W5W освещения номерного знака
  • Фонарь номерного знака (при необходимости)

Примечание:

Снимаем фонарь освещения номерного знака для замены лампы или самого фонаря.

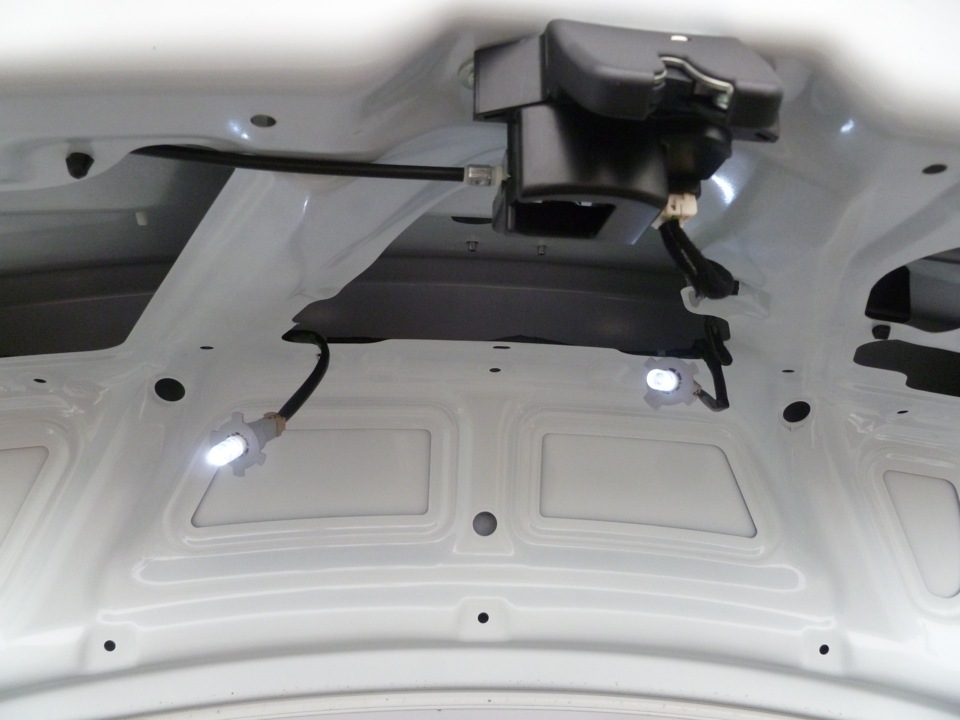

В автомобиле с кузовом седан, два фонаря освещения номерного знака расположены под накладкой на крышке багажника. Левый и правый фонари взаимозаменяемы.

Для замены лампы или фонаря номерного знака выполните следующее:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

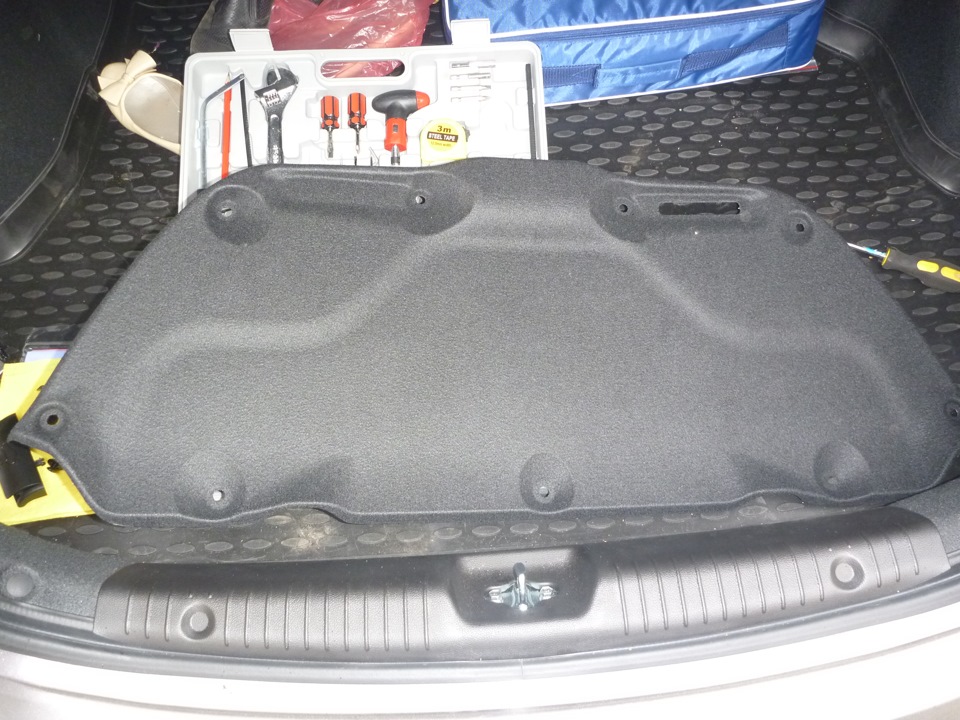

2. Снимаем обивку крышки багажника, как описано здесь.

Снять обивку крышки багажника на автомобиле Hyundai Solaris

3. Поворачиваем патрон по часовой стрелке до упора и вынимаем его с лампой из корпуса фонаря.

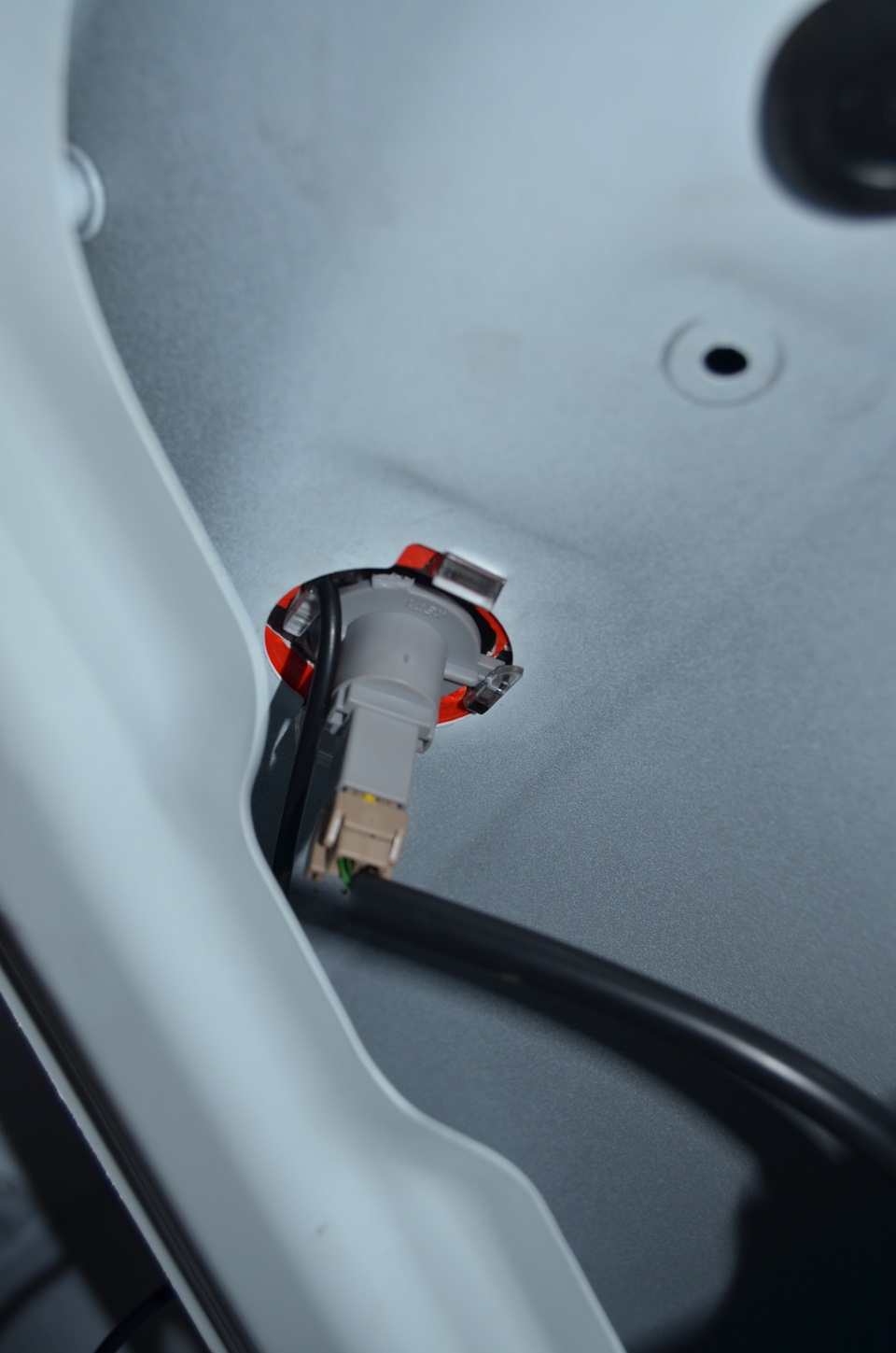

Повернуть патрон освещения номерного знака по часовой стрелке до упора на автомобиле Hyundai Solaris

Вынимаем патрон освещения номерного знака с лампой из корпуса на автомобиле Hyundai Solaris

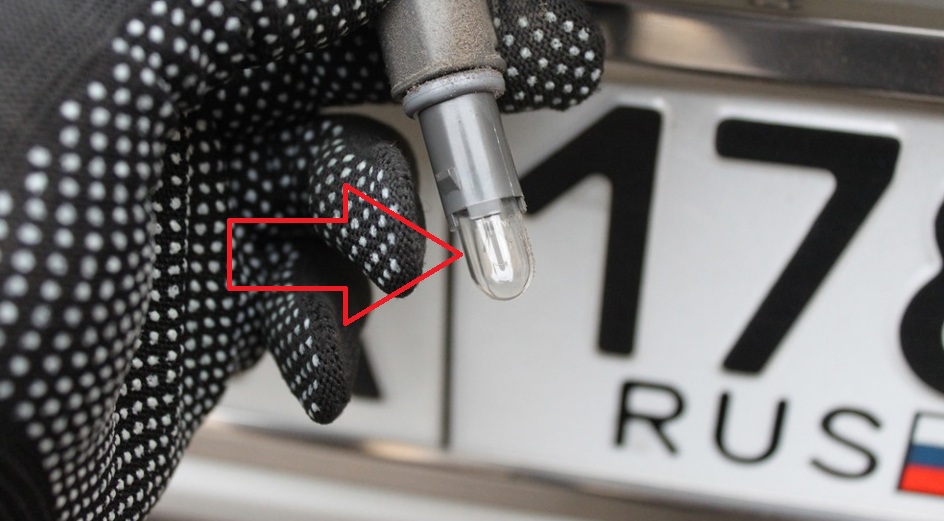

4. Потянув лампу за колбу, вынимаем ее из контактных зажимов патрона.

Извлечь лампу освещения номерного знака из патрона на автомобиле Hyundai Solaris

Примечание:

Если необходимо снять патрон лампы освещения номерного знака, нажав на фиксатор, отсоединяем колодку проводов от разъема патрона.

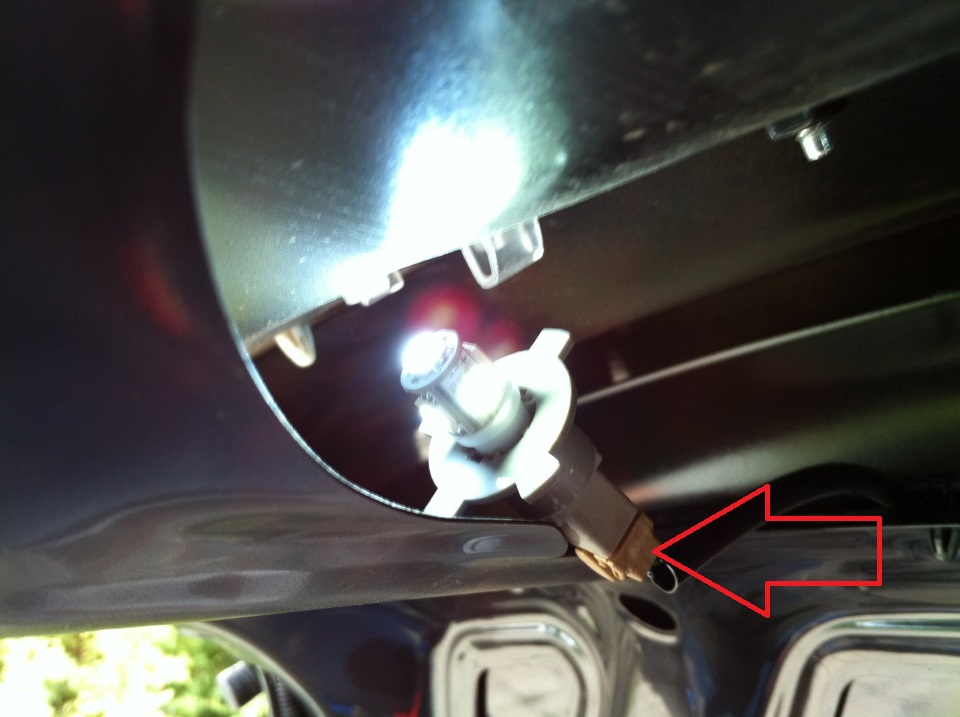

Отсоединить колодку проводов от разъема патрона освещения номерного знака на автомобиле Hyundai Solaris

5. Устанавливаем новую лампу W5W в обратной последовательности.

Для снятия рассеивателя фонаря номерного знака выполните следующее:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Снимаем обивку крышки багажника, как описано здесь.

Снять обивку крышки багажника на автомобиле Hyundai Solaris

3. С внутренней стороны крышки багажника нажимаем на фиксатор рассеивателя и вынимаем его из гнезда в крышке багажника.

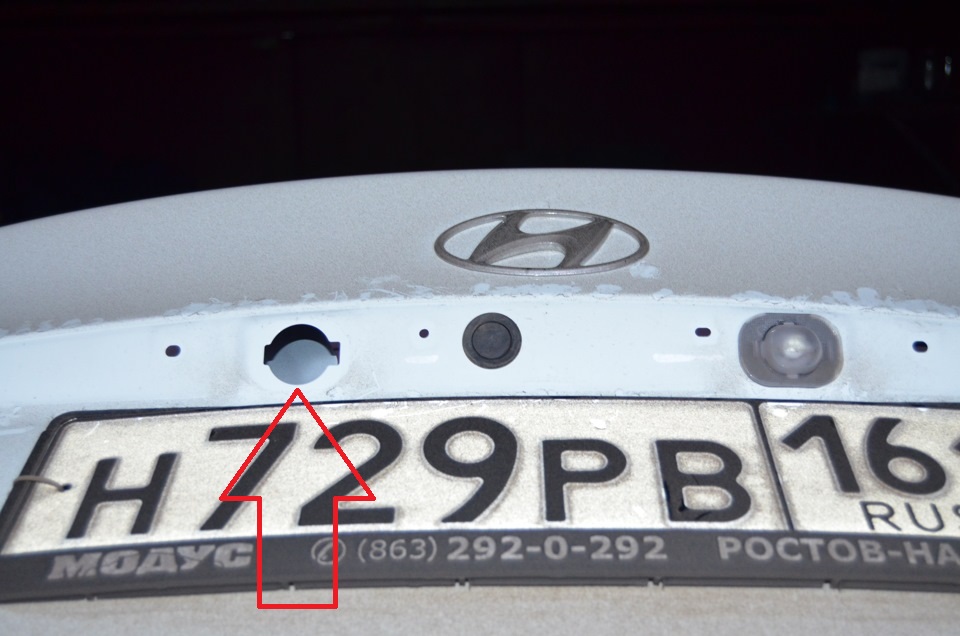

Отжать фиксатор рассеивателя номерного знака на автомобиле Hyundai Solaris

Снять рассеиватель номерного знака на автомобиле Hyundai Solaris

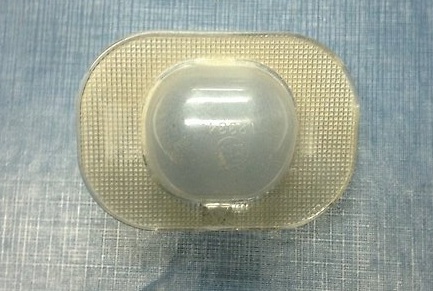

Рассеиватель номерного знака на автомобиле Hyundai Solaris

Рассеиватель номерного знака.

4. Устанавливаем фонарь в обратной последовательности.

Для замены фонаря освещения номерного знака на автомобиле с кузовом хэтчбек выполните следующее:

Примечание:

В автомобиле с кузовом хэтчбек два фонаря освещения номерного знака расположены в накладке двери багажного отделения. Левый и правый фонари номерного знака взаимозаменяемы.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Нажав плоской отвёрткой поочередно на два пластмассовых фиксатора, вынимаем фонарь из гнезда в накладке и вытягиваем провода на длину, удобную для замены лампы.

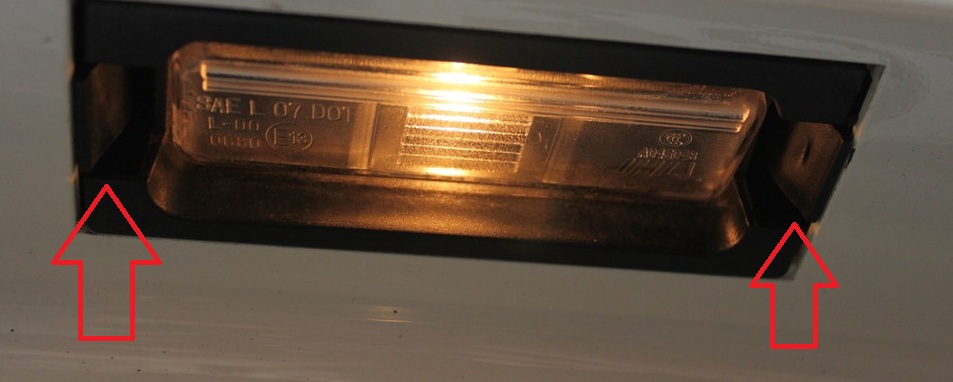

Отжать два пластмассовых фиксатора освещения номерного знака на автомобиле Hyundai Solaris

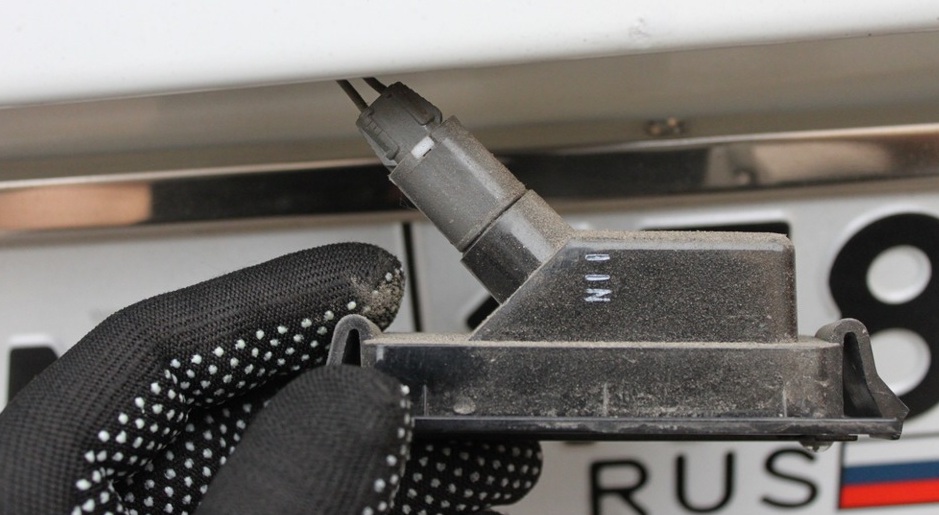

Извлечь фонарь освещения номерного знака на автомобиле Hyundai Solaris

3. Поворачиваем патрон по часовой стрелке до упора, и вынимаем патрон с лампой из корпуса фонаря.

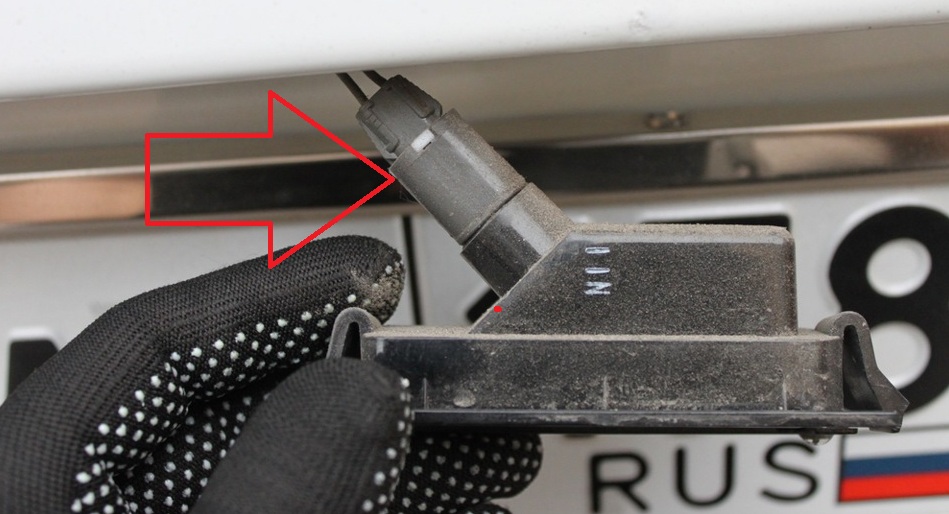

Поворачиваем патрон по часовой стрелке до упора и вынимаем патрон с лампой освещения номерного знака на автомобиле Hyundai Solaris

Извлечь патрон с лампой освещения номерного знака из корпуса фонаря на автомобиле Hyundai Solaris

4. Потянув лампу за колбу, вынимаем ее из контактных зажимов патрона.

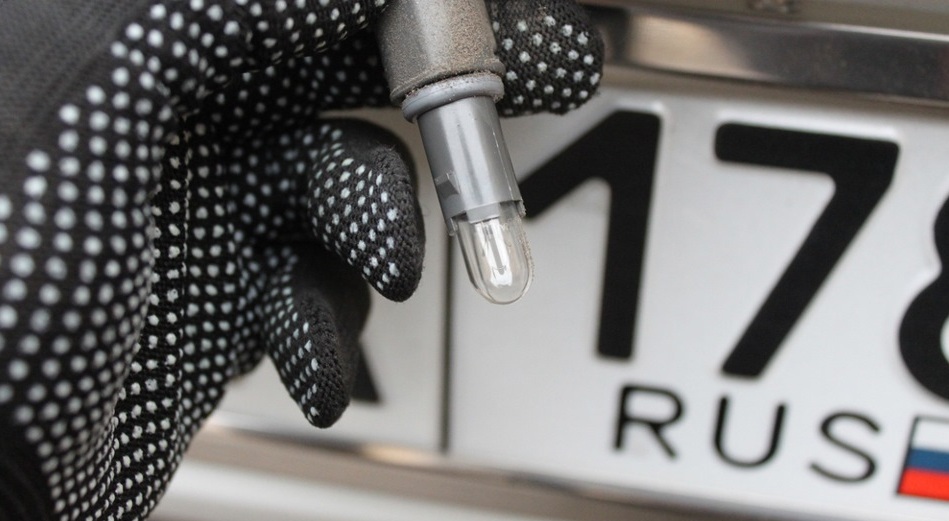

Извлечь лампу освещения номерного знака из патрона на автомобиле Hyundai Solaris

Лампа освещения номерного знака на автомобиле Hyundai Solaris

Лампа освещения номерного знака.

5. Устанавливаем новую лампу W5W и фонарь в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
