Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Гаечный ключ торцевой Г-образный 13 мм
- Гаечный ключ торцевой Г-образный 17 мм
- Отвертка плоская средняя
- Плоскогубцы
Детали и расходники:
- Проволока
- Уплотнительная прокладка впускной трубы
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

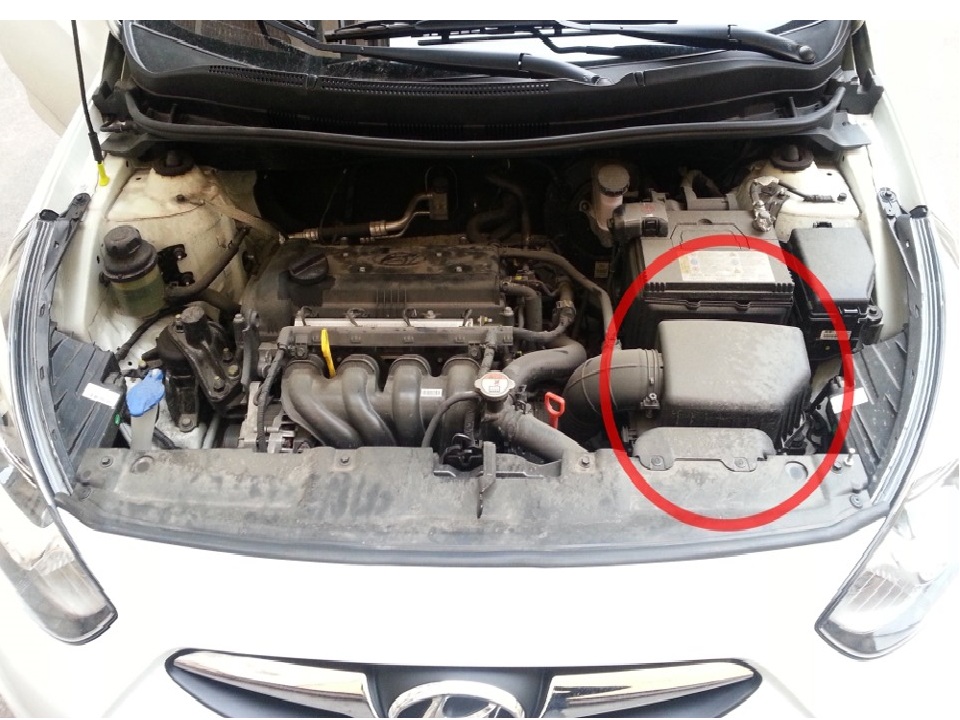

2. Снимите корпус воздушного фильтра в сборе с воздухоподводящим рукавом, как описано здесь.

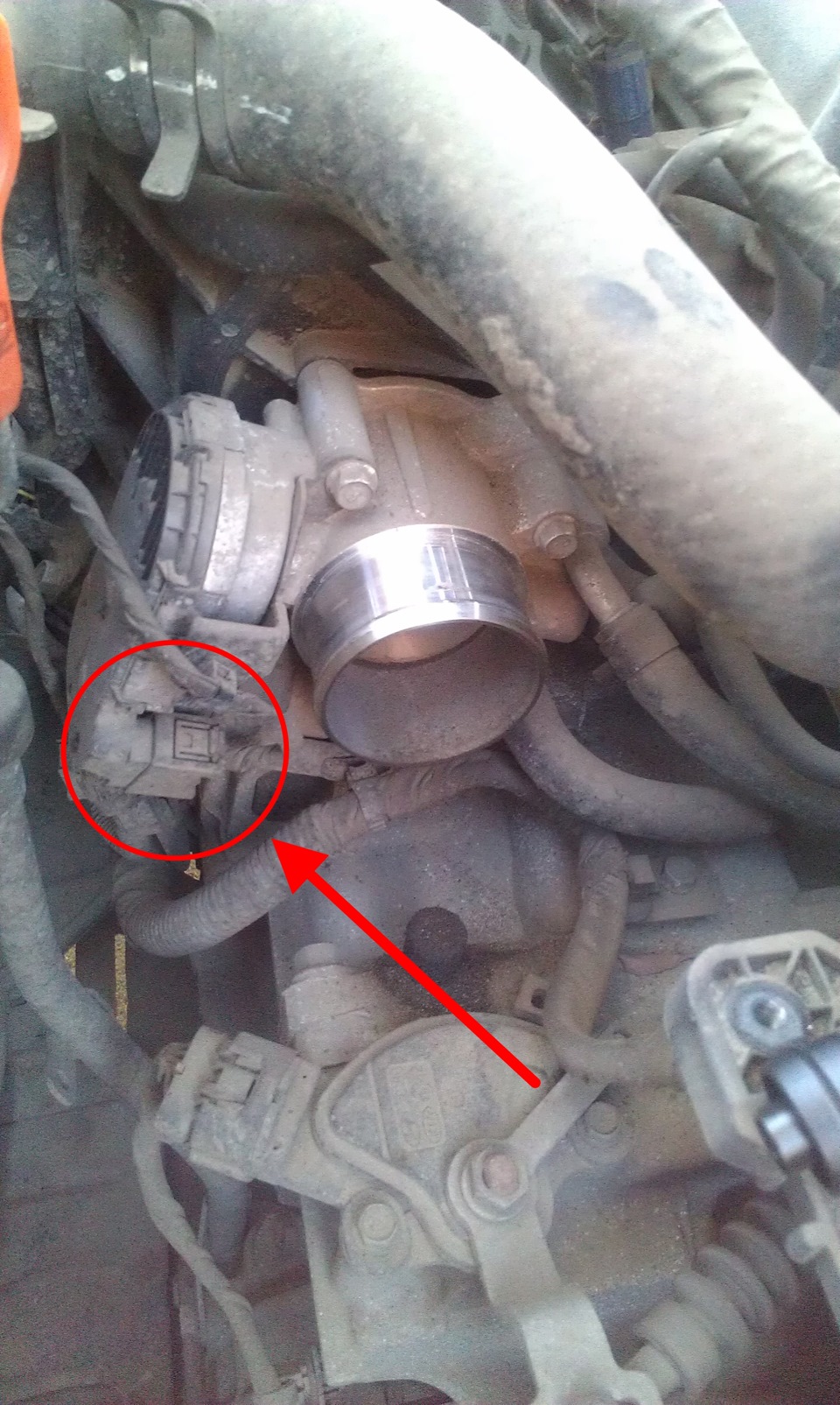

3. Отстегните пластиковую фишку с проводами.

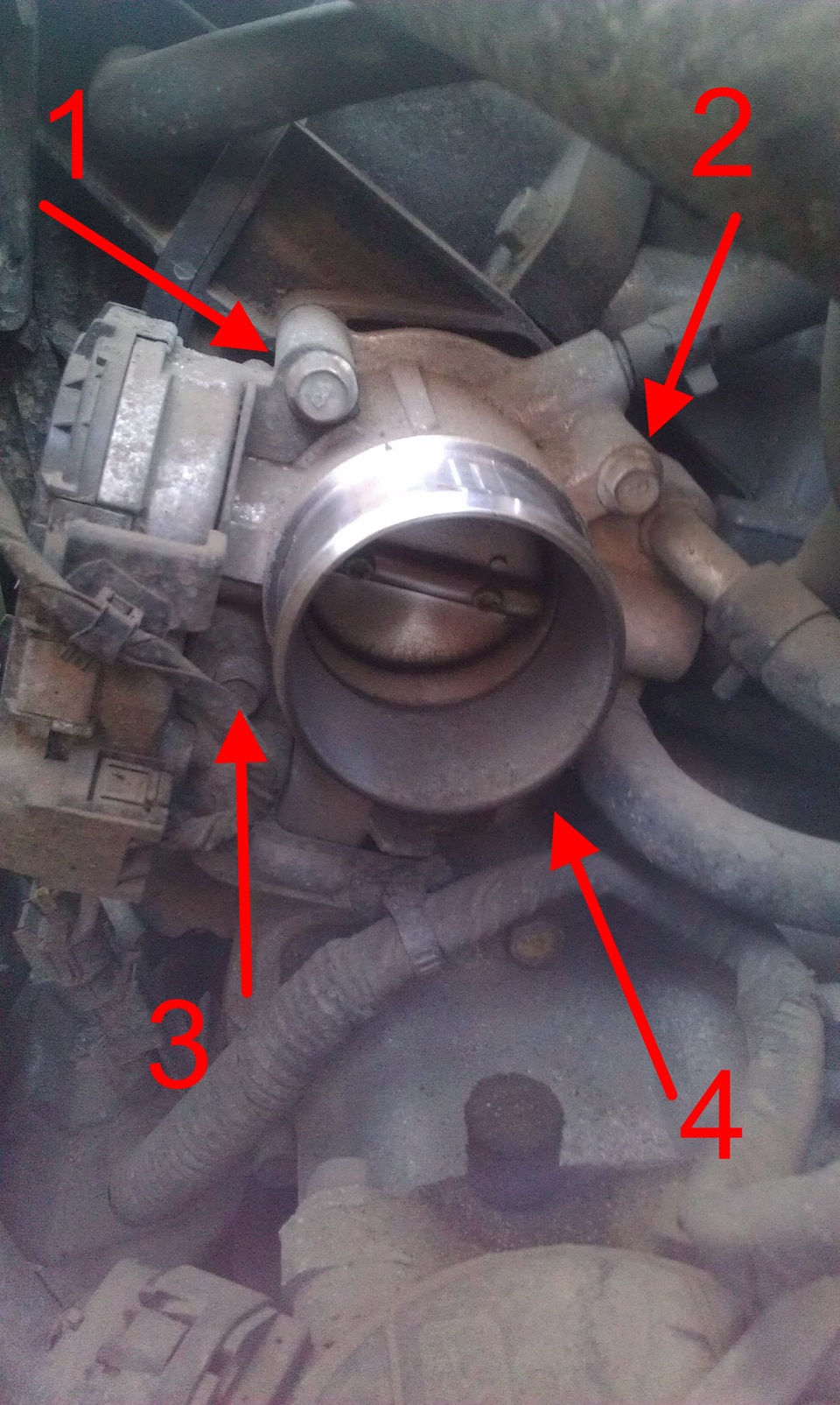

4. Выверните четыре болта крепления дроссельного узла к впускной трубе.

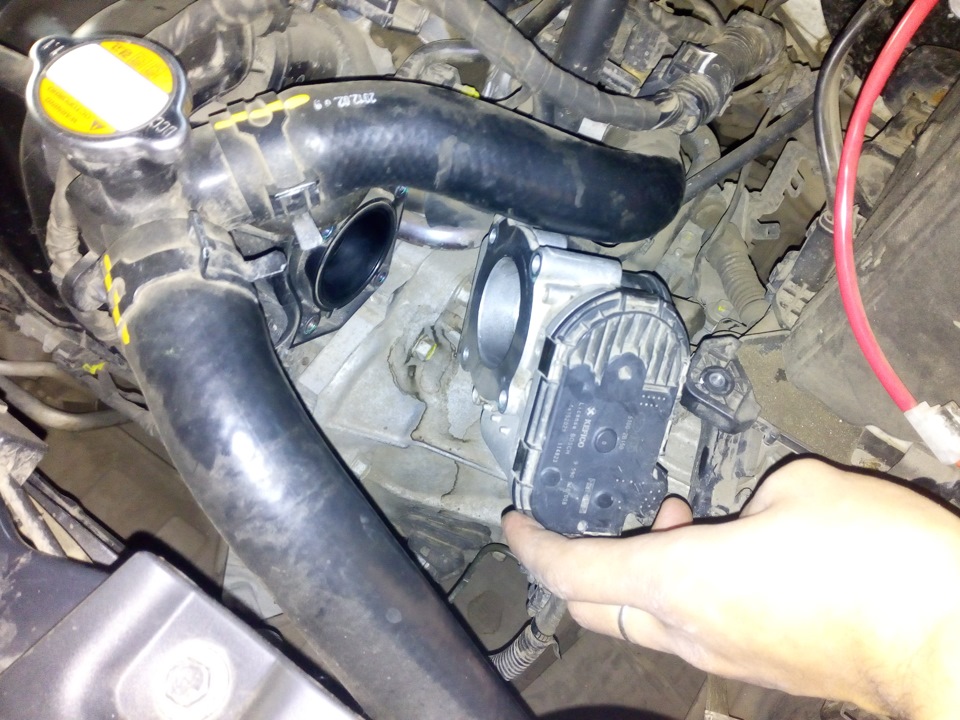

5. Отведите кронштейн жгута проводов в сторону, и отведите в сторону дроссельный узел, не отсоединяя шланги системы охлаждения и колодки жгута проводов.
Примечание:

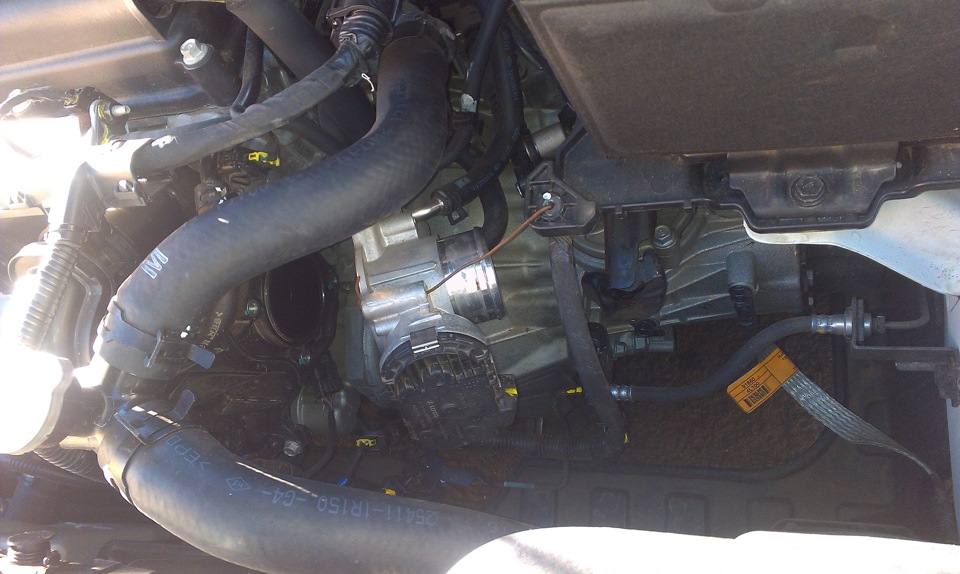

Закрепите дроссельный узел любым доступным способом, например подвязав проволокой к полке аккумуляторной батареи.
5. Отсоедините колодку жгута проводов от датчика абсолютного давления во впускной трубе.

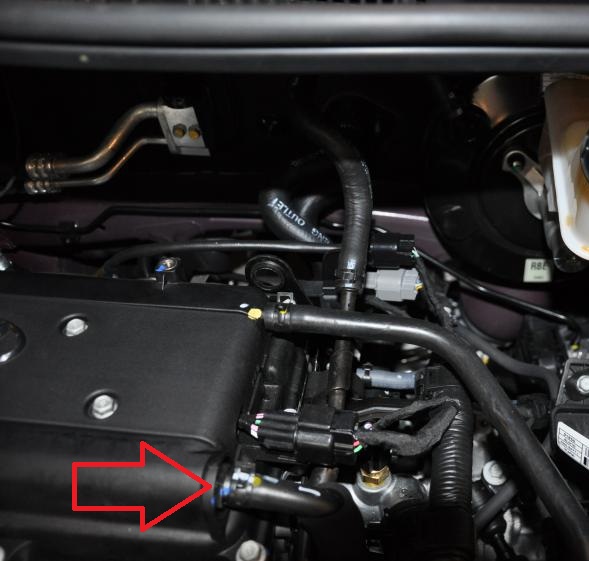

6. Сожмите ушки хомута, сдвиньте хомут по шлангу, и отсоедините от штуцера шланг вакуумного усилителя тормозов.

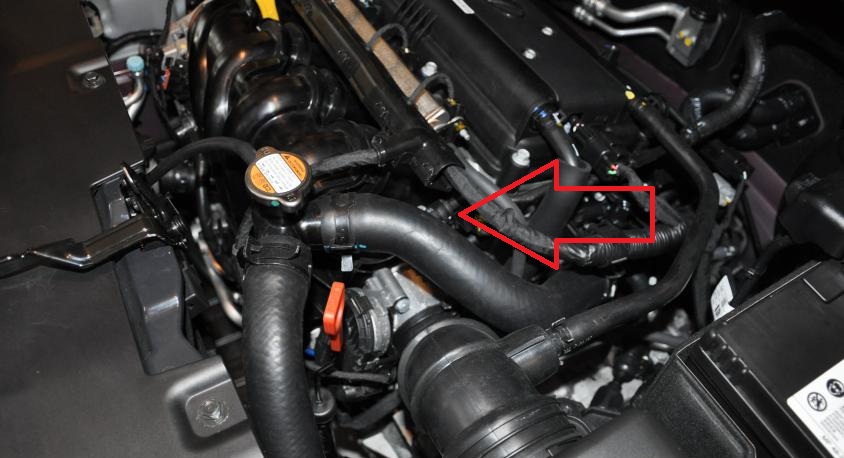

7. Аналогично отсоедините шланг системы вентиляции картера.
8. Отсоедините от впускной трубы кронштейн держателя жгута проводов.
9. Выверните два болта крепления защитного кожуха проводов топливных форсунок, отсоедините колодки жгутов проводов от форсунок, и отведите кожух вместе с проводами в сторону.

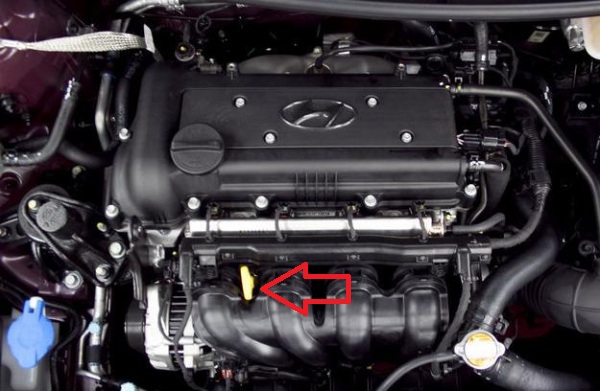

10. Извлеките указатель (щуп) уровня масла.

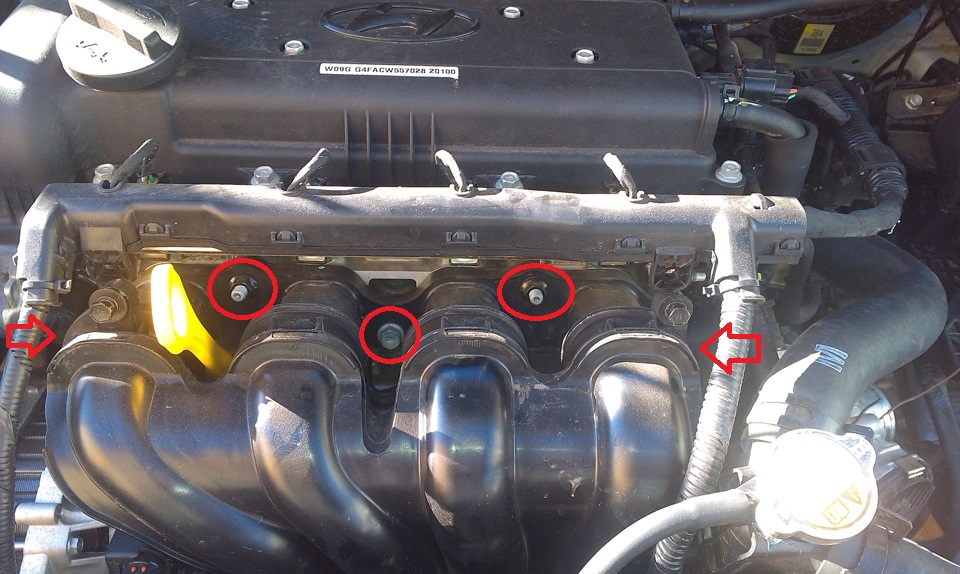

11. Выверните три болта и отверните две гайки шпилек крепления впускной трубы, и отведите впускную трубу от двигателя.
Примечание:
На фото два болта не видно, они показаны стрелками.
12. Замените уплотнительную прокладку впускной трубы.
Примечание:

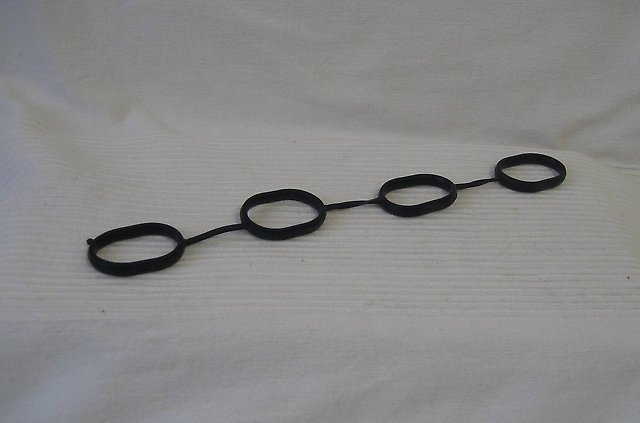

Уплотнительная прокладка впускной трубы.
13. Установите впускную трубу и все ранее снятые детали в порядке, обратном снятию.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
