Снятие и установка двигателя Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 12 мм
  • Гаечный ключ накидной прямой 14 мм
  • Плоскогубцы
  • Два домкрата телескопических
  • Кран для снятия двигателя

Детали и расходники:

  • Емкость для слива масла
  • Емкость для слива охлаждающей жидкости
  • Моторное масло
  • Охлаждающая жидкость
  • Двигатель

Примечание:

Работу проводим при необходимости ремонта двигателя или его замены.

Из-за особенностей конструкции автомобиля, снять двигатель удобно в сборе с коробкой передач.

Операции выполняем на смотровой канаве.

1. Сбрасываем давление топлива в системе питания двигателя, как описано здесь.

2. Отсоединяем от топливной рампы фланец трубки подвода топлива, как описано здесь.

3. Снимаем воздушный фильтр, как описано здесь.

Снимаем воздушный фильтр на автомобиле Hyundai Solaris

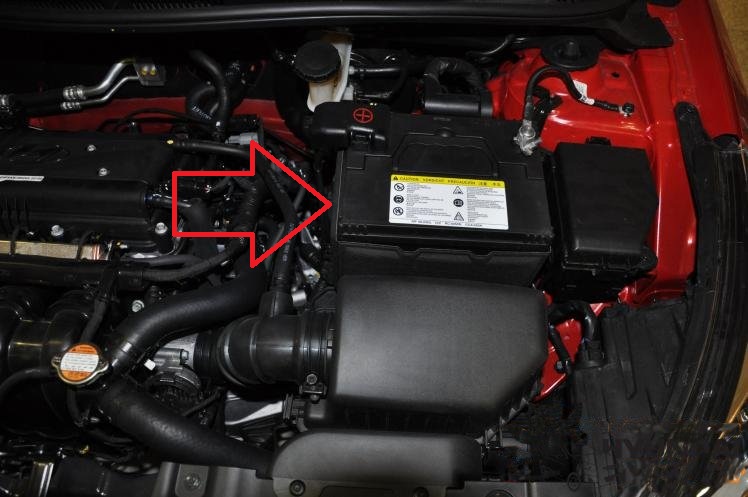

4. Снимаем аккумуляторную батарею, как описано здесь, и ее площадку, как описано здесь.

Снимаем аккумуляторную батарею и ее площадку на автомобиле Hyundai Solaris

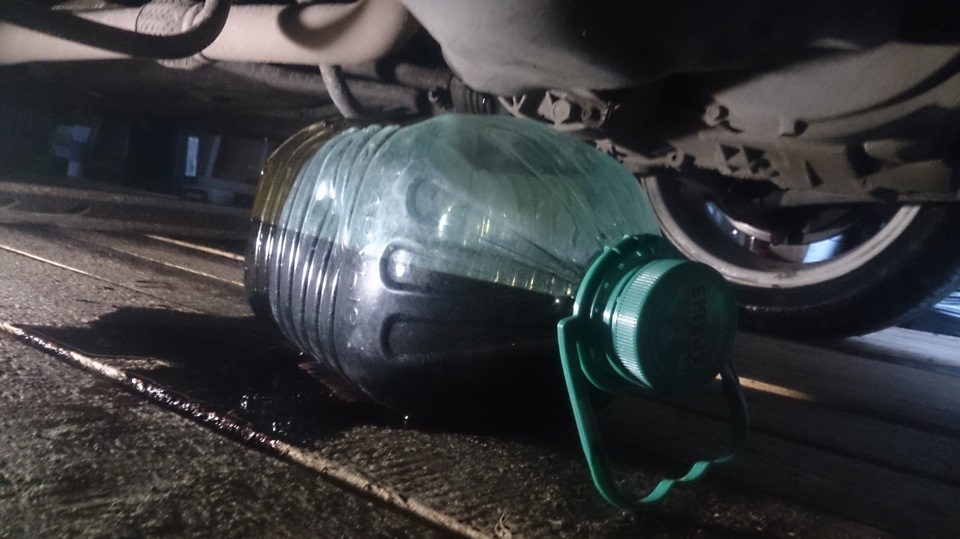

5. Сливаем из двигателя масло, как описано здесь.

Сливаем из двигателя масло на автомобиле Hyundai Solaris

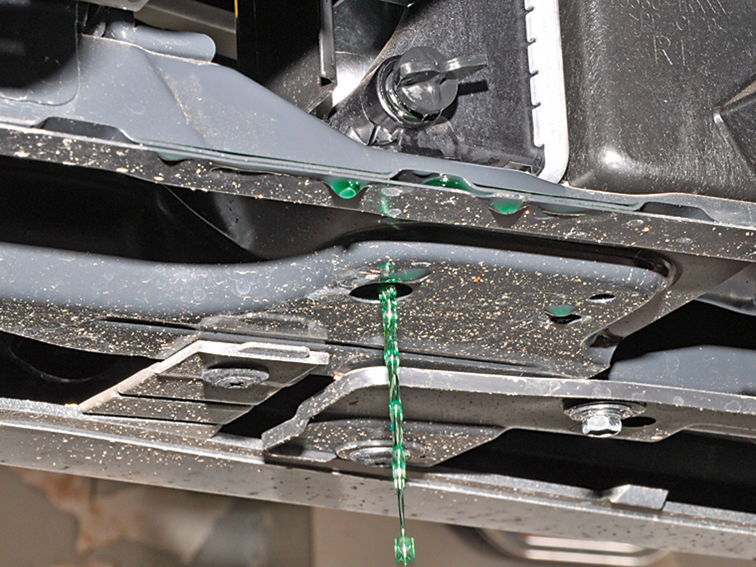

6. Сливаем из двигателя охлаждающую жидкость, как описано здесь.

Сливаем из двигателя охлаждающую жидкость на автомобиле Hyundai Solaris

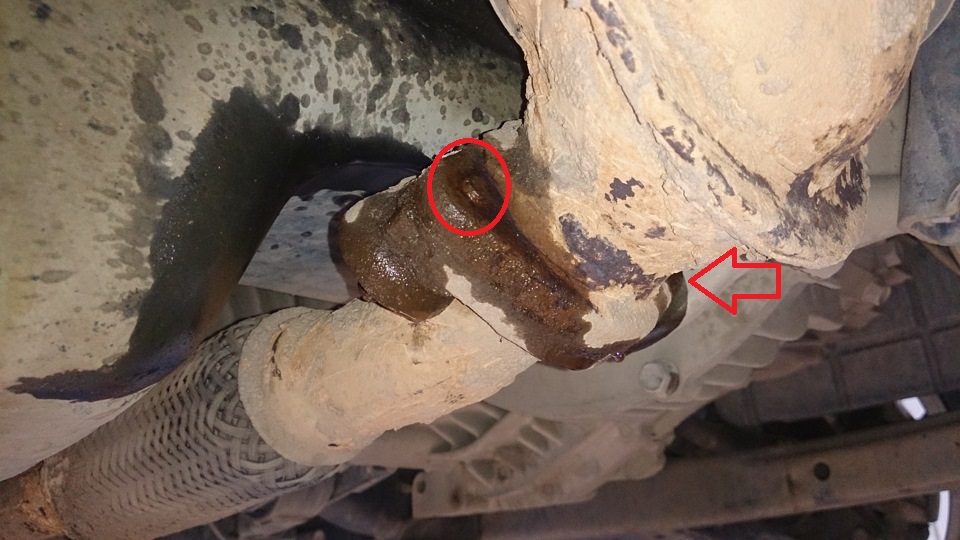

7. Отсоединяем фланец промежуточной трубы системы выпуска отработавших газов от фланца катколлектора, как описано здесь.

Расположение гаек промежуточной трубы системы выпуска отработавших газов от фланца катколлектора на автомобиле Hyundai Solaris

8. Снимаем приводы передних колес, как описано здесь.

Привод переднего колеса на автомобиле Hyundai Solaris

Примечание:

На фото показан, привод левого колеса.

9. Снимаем заднюю опору силового агрегата, как описано здесь.

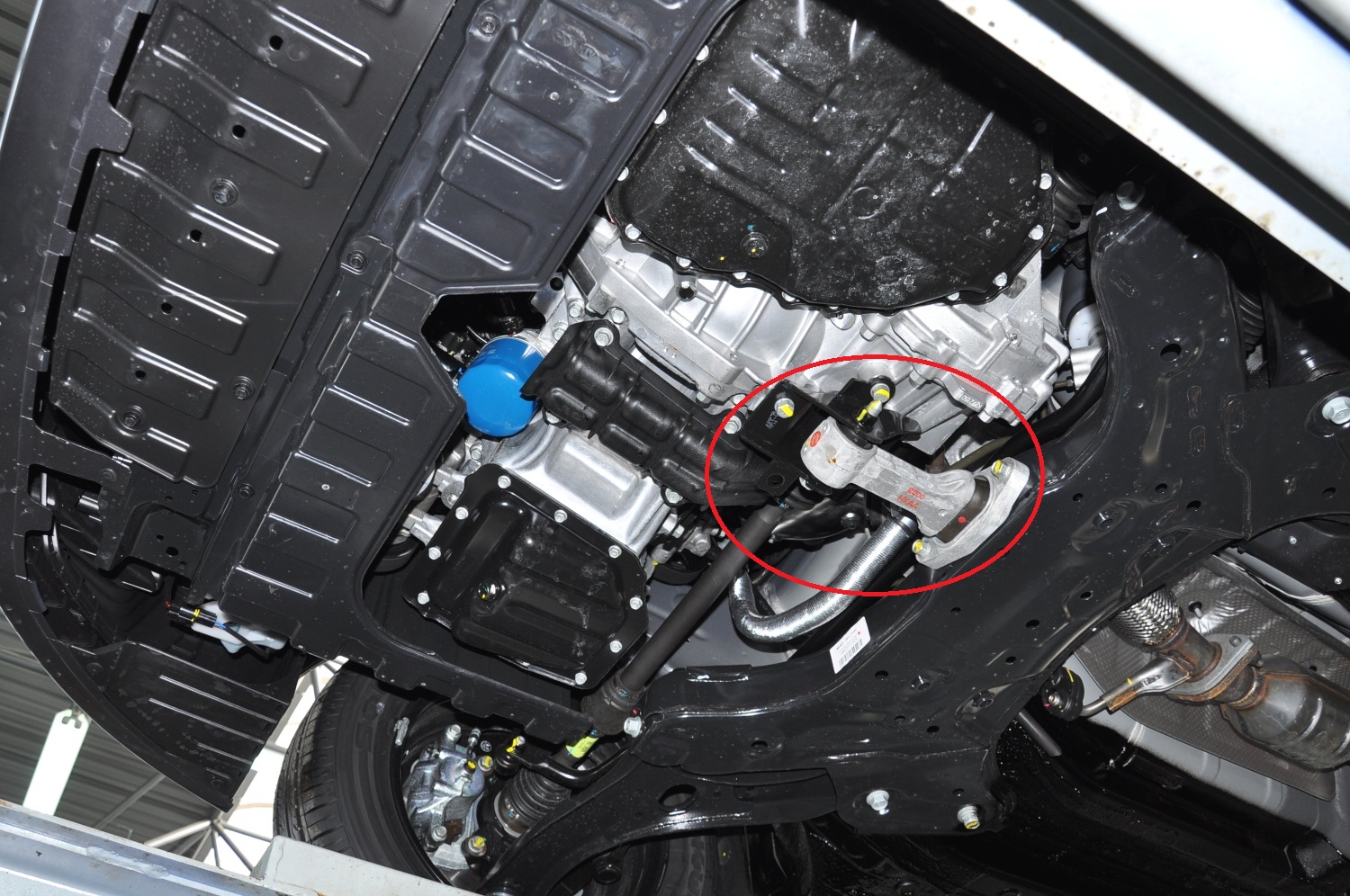

Расположение задней опоры силового агрегата на автомобиле Hyundai Solaris

10. Снимаем передний бампер, как описано здесь.

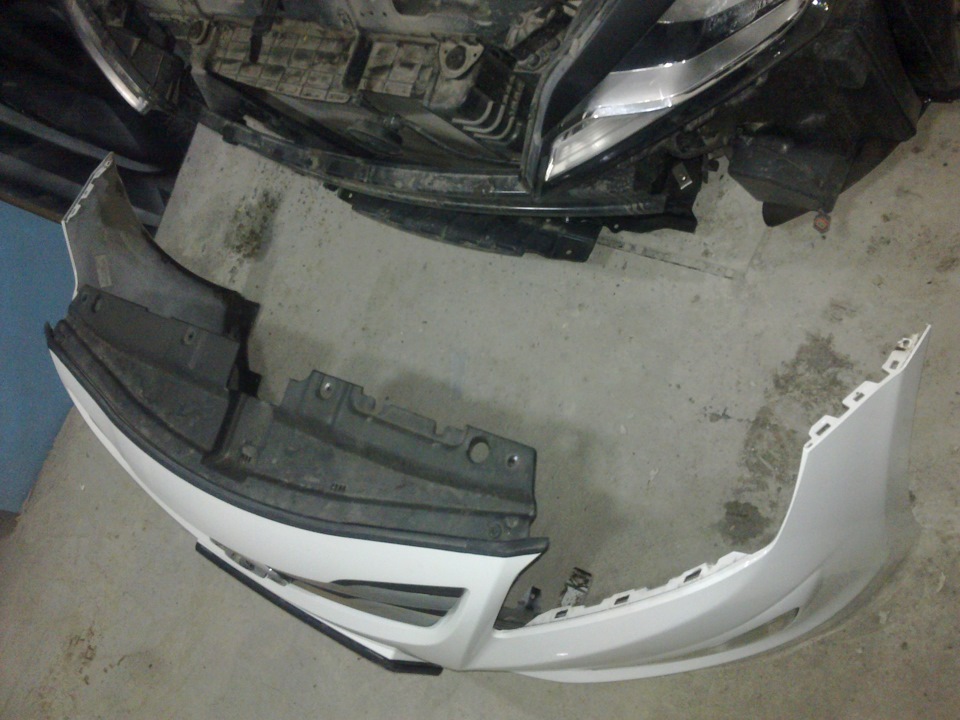

Снятый передний бампер на автомобиле Hyundai Solaris

11. Отсоединяем от насоса гидроусилителя рулевого управления трубки наливной и нагнетательной магистралей, как описано здесь.

12. Накидным ключом «на 14» отворачиваем болт крепления насоса гидроусилителя рулевого управления, который также крепит наконечник провода «массы» к головке блока цилиндров двигателя, как описано здесь.

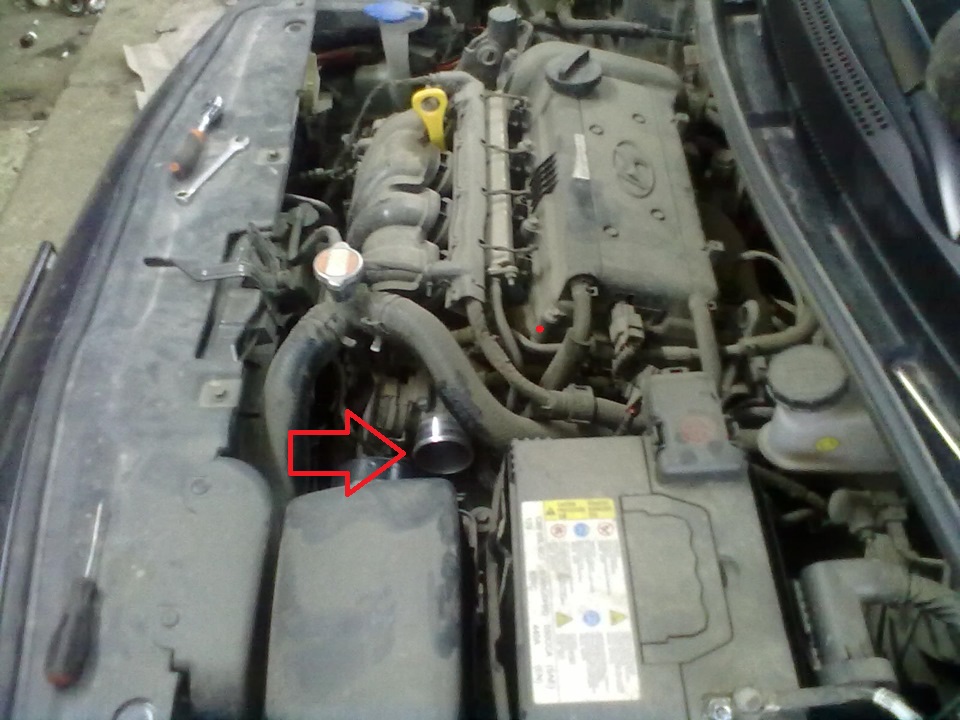

13. Отсоединяем от дроссельного узла шланг подвода воздуха, как описано здесь.

Отсоединяем от дроссельного узла шланг подвода воздуха на автомобиле Hyundai Solaris

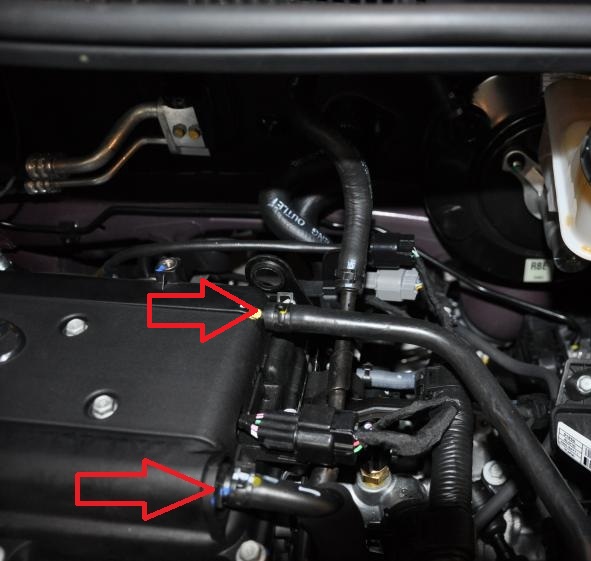

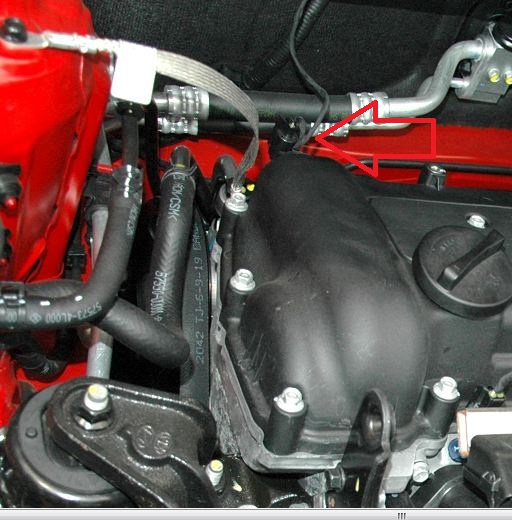

14. Сжав пассатижами, концы хомута крепления шлангов системы вентиляции картера, сдвигаем хомуты по шлангу и снимаем шланги со штуцеров головки блока цилиндров.

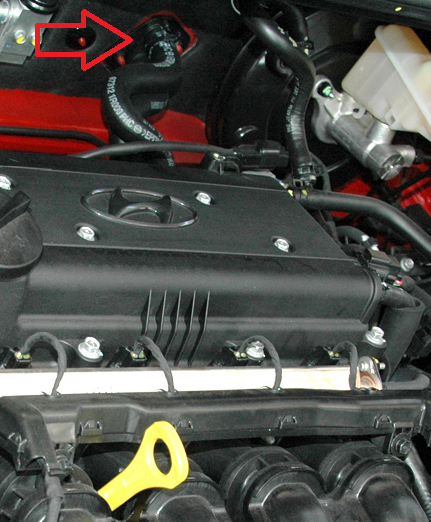

Расположение шлангов системы вентиляции картера на головки блока цилиндров на автомобиле Hyundai Solaris

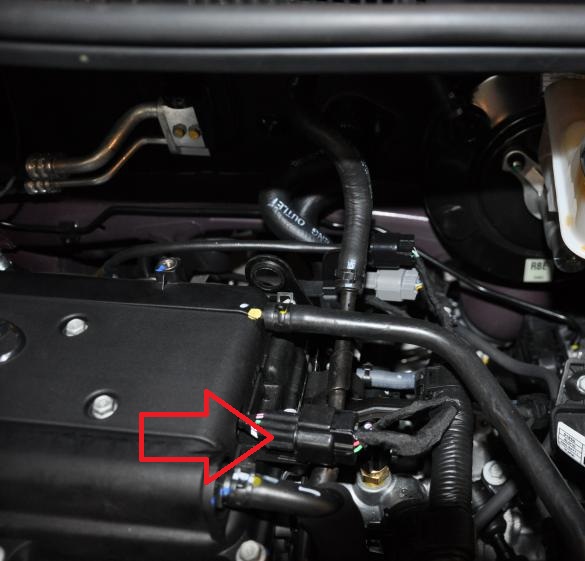

15. Нажав фиксатор колодки переднего жгута проводов, отсоединяем колодку от колодки жгута проводов катушек зажигания.

Отсоединяем колодку от жгута проводов катушек зажигания на автомобиле Hyundai Solaris

16. Отсоединяем шланги системы охлаждения от патрубков радиатора отопителя.

Отсоединяем шланги системы охлаждения от патрубков радиатора отопителя на автомобиле Hyundai Solaris

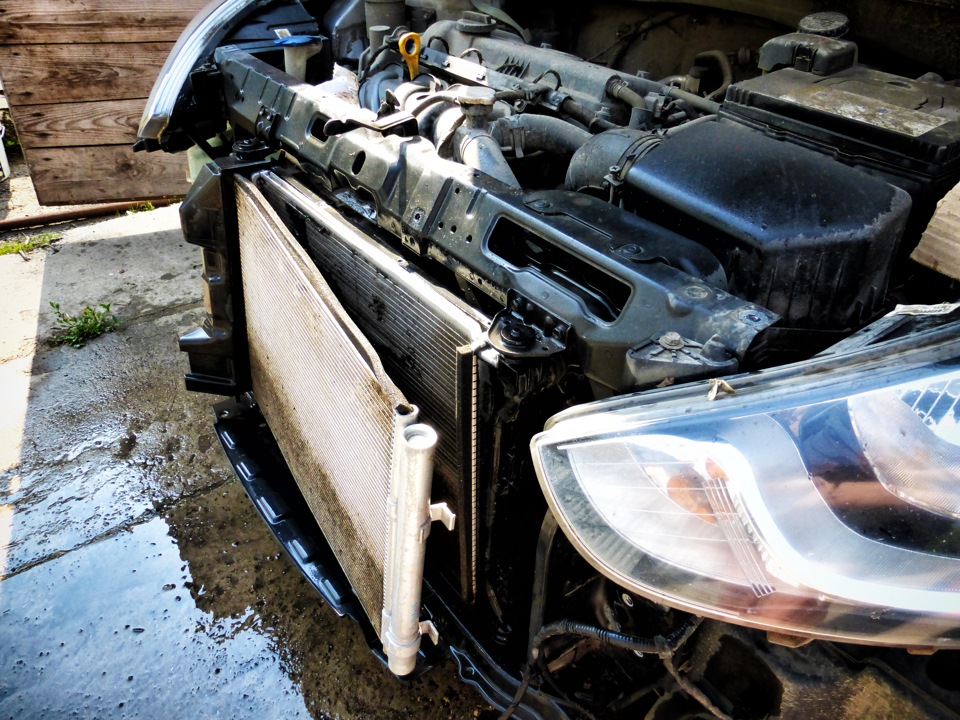

17. Снимаем радиатор системы охлаждения, как описано здесь, и конденсатор кондиционера, как описано здесь

Снимаем радиатор системы охлаждения и конденсатор кондиционера на автомобиле Hyundai Solaris

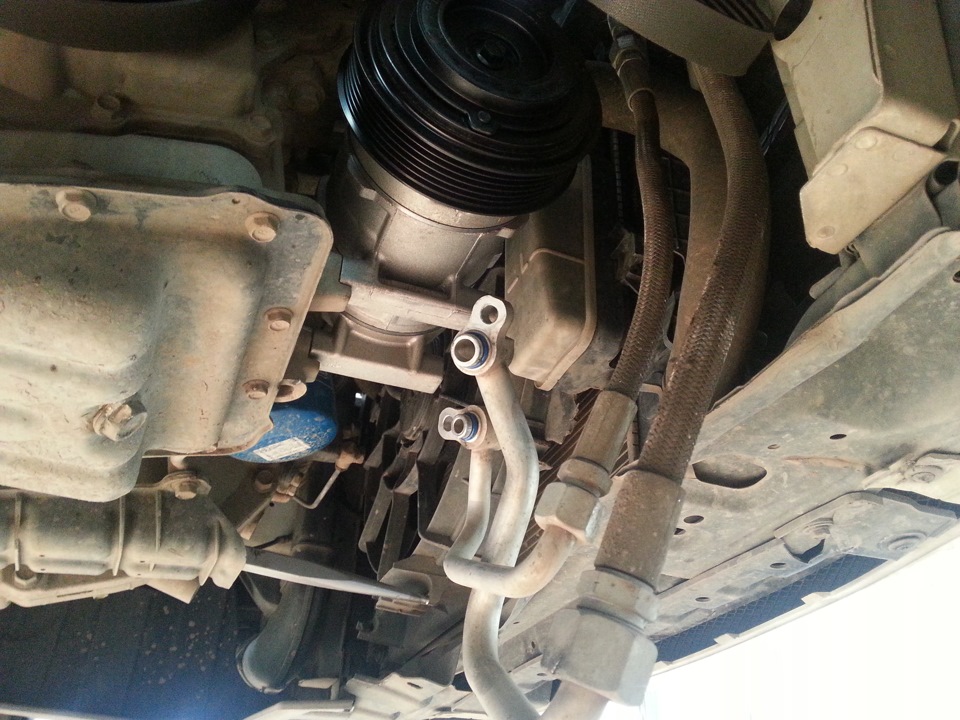

18. Отсоединяем от компрессора кондиционера трубки подвода и отвода хладагента, как описано здесь.

Отсоединяем от компрессора кондиционера трубки подвода и отвода хладагента на автомобиле Hyundai Solaris

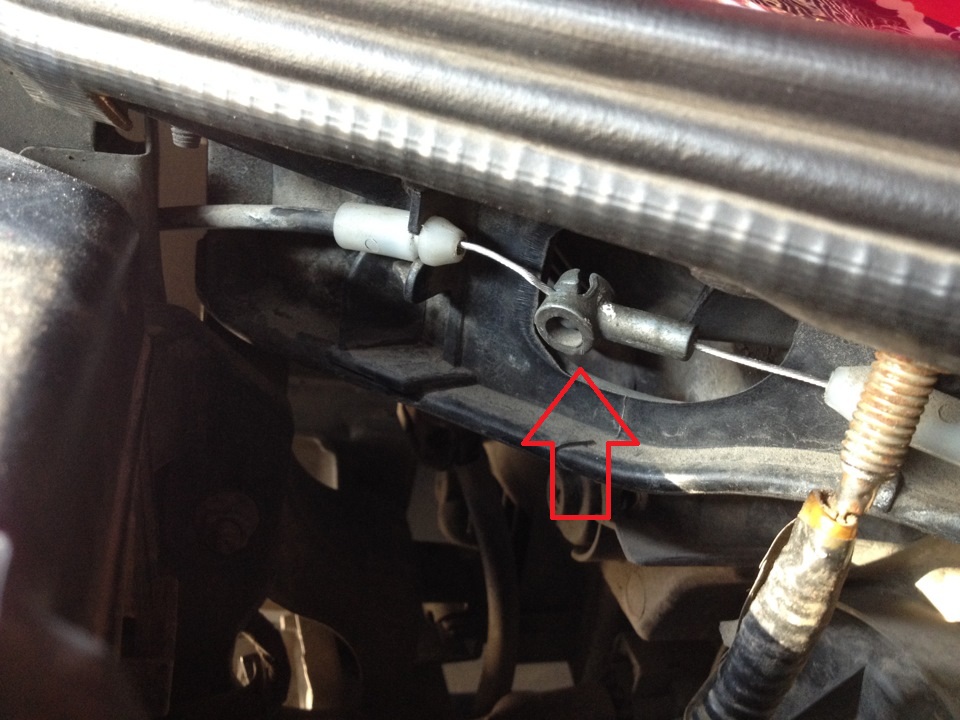

19. Перед снятием рамки радиатора необходимо отсоединить трос привода замка капота, закрепленный на верхней поперечине рамки, как описано здесь.

Отсоедините трос привода замка капота на автомобиле Hyundai Solaris

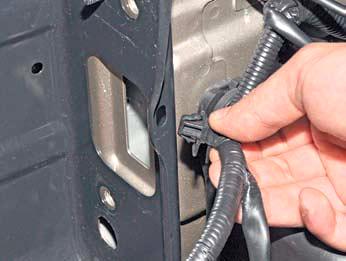

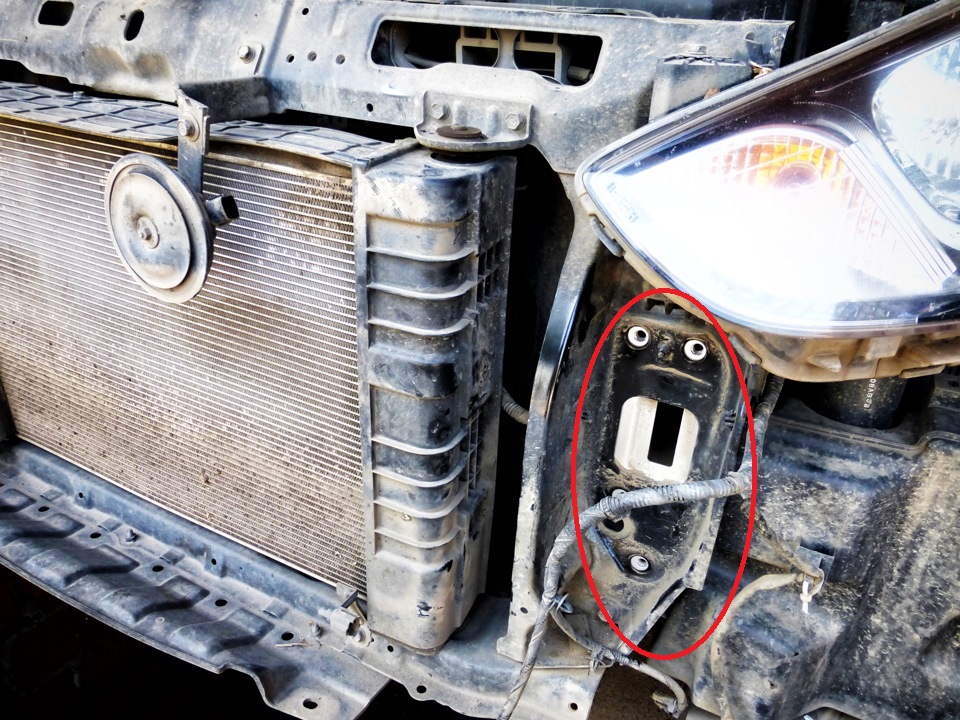

20. Выводим держатель переднего жгута проводов из отверстия рамки радиатора.

Выводим держатель переднего жгута проводов из отверстия рамки радиатора на автомобиле Hyundai Solaris

21. Ключом «на 12» отворачиваем с каждой стороны рамки по два болта ее крепления к лонжеронам, и снимаем рамку радиатора.

Отворачиваем с каждой стороны рамки по два болта ее крепления к лонжеронам на автомобиле Hyundai Solaris

Примечание:

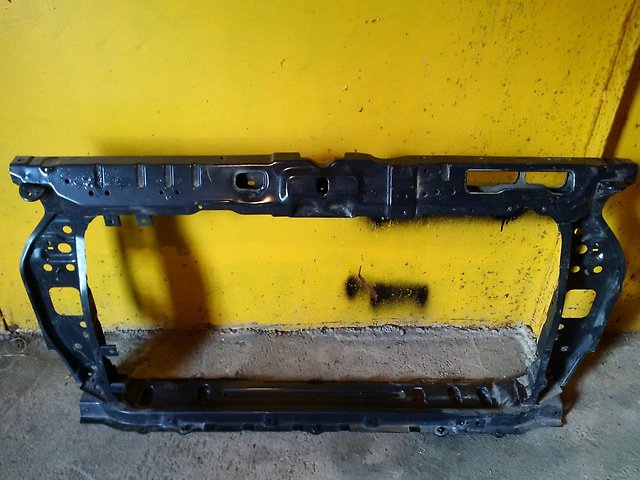

Снятая рамка радиатора на автомобиле Hyundai Solaris

Снятая рамка радиатора.

22. Отсоединяем наконечники и колодки переднего жгута проводов от стартера, как описано здесь, и генератора, как описано здесь.

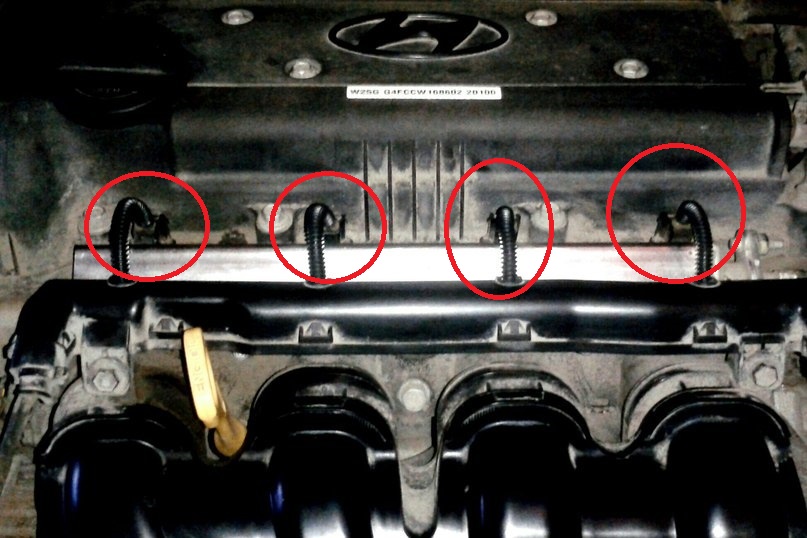

23. Отсоединяем колодки переднего жгута проводов от форсунок, как описано здесь.

Отсоединяем колодки переднего жгута проводов от форсунок на автомобиле Hyundai Solaris

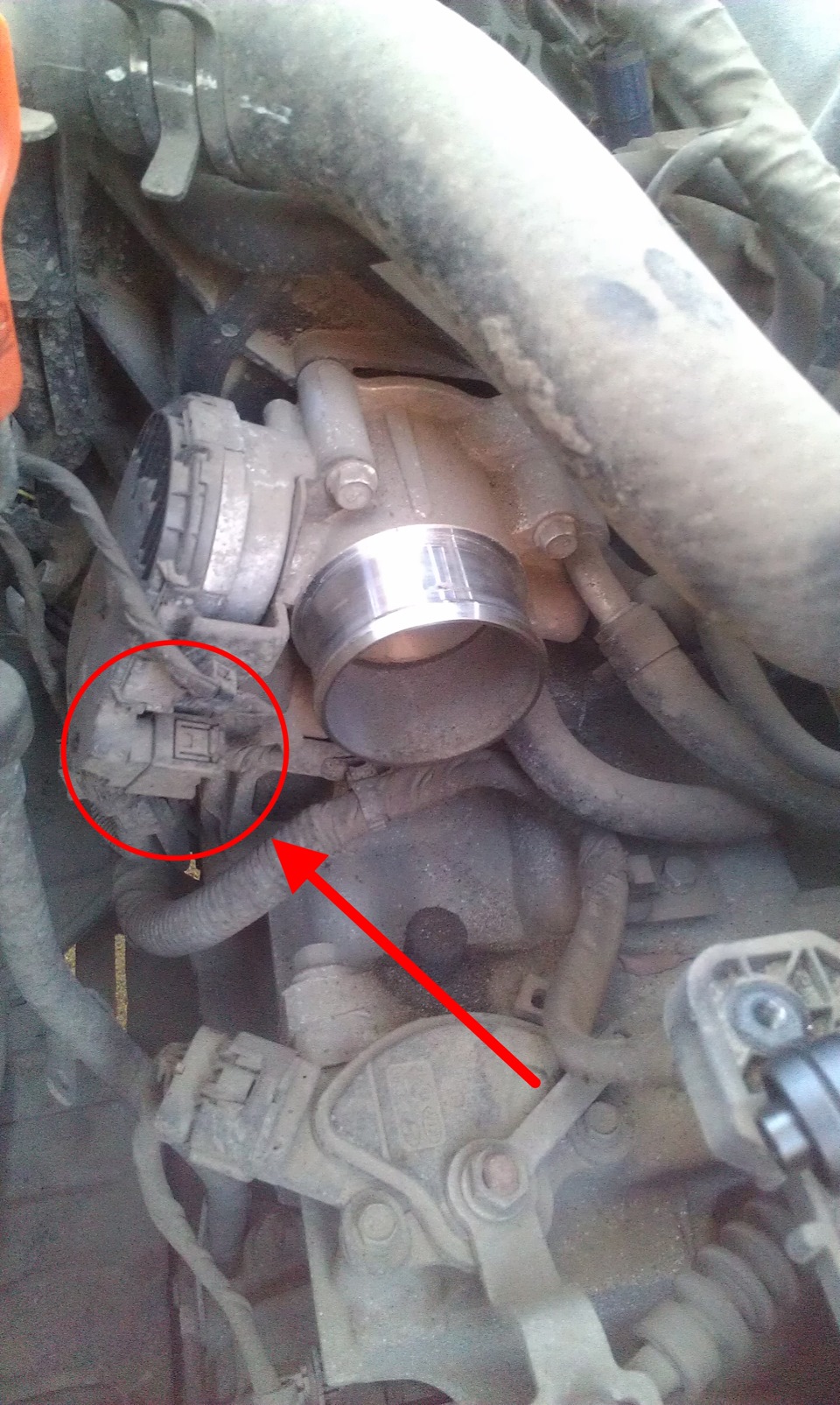

24. Отсоединяем колодку жгута проводов блока управления дроссельной заслонкой, как описано здесь.

Отсоединяем колодку жгута проводов блока управления дроссельной заслонкой на автомобиле Hyundai Solaris

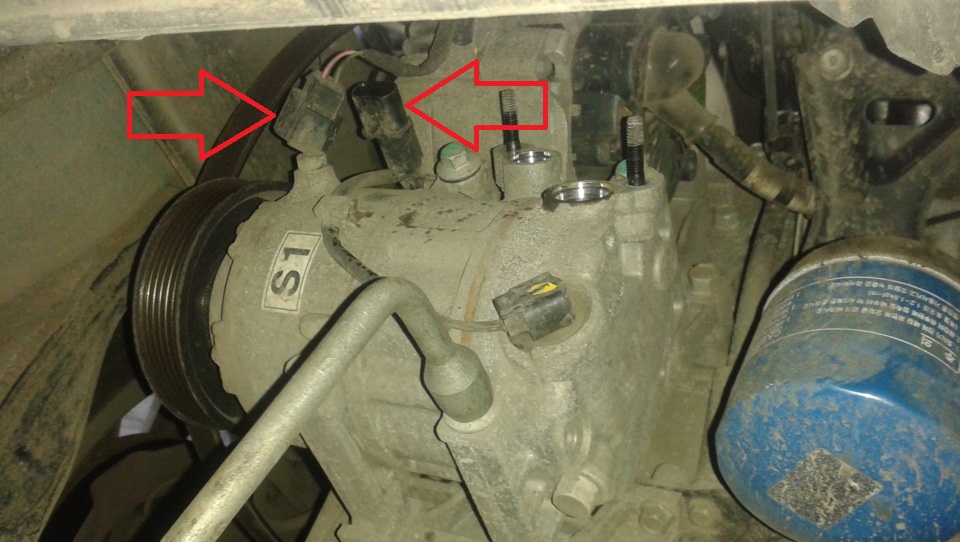

25. Отсоединяем колодки переднего жгута проводов электромагнитной муфты компрессора кондиционера, как описано здесь.

Отсоединяем колодки переднего жгута проводов электромагнитной муфты компрессора кондиционера на автомобиле Hyundai Soalris

26. Отсоединяем колодки жгута проводов клапанов продувки адсорбера, как описано здесь, системы изменения фаз газораспределения, как описано здесь.

27. Отсоединяем колодки жгута проводов датчика положения коленчатого вала, как описано здесь.

28. Отсоединяем колодки жгута проводов датчика положения распределительного вала, как описано здесь

29. Отсоединяем колодки жгута проводов датчика абсолютного давления и температуры воздуха на впуске, как описано здесь.

Отсоединяем колодки жгута проводов датчика абсолютного давления и температуры воздуха на впуске на автомобиле Hyundai Solaris

30. Отсоединяем колодки жгута проводов датчика температуры охлаждающей жидкости, как описано здесь.

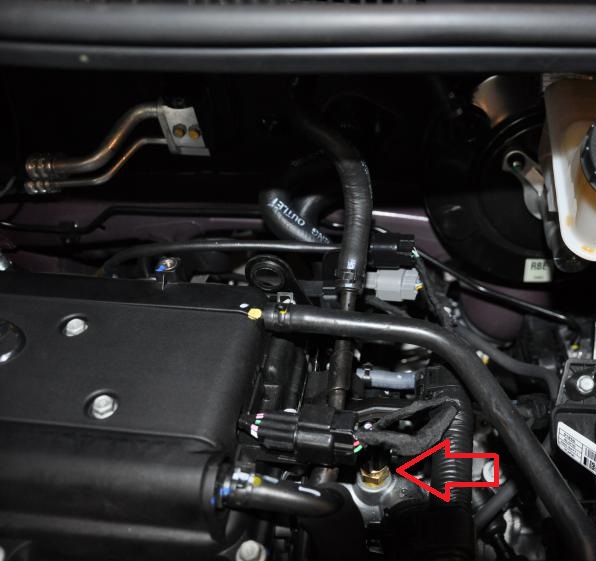

Отсоединяем колодки жгута проводов датчика температуры охлаждающей жидкости на автомобиле Hyundai Solaris

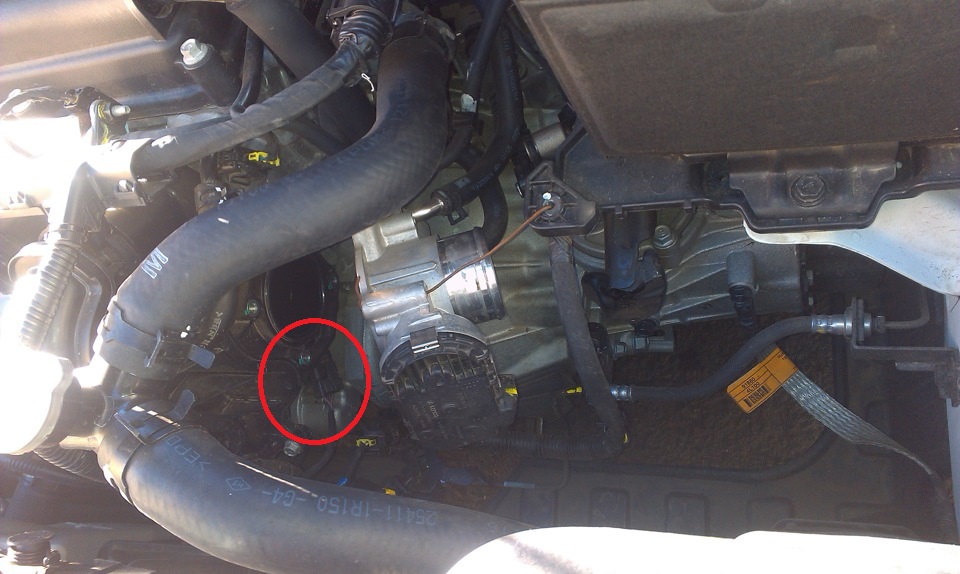

31. Отсоединяем колодки жгута проводов датчика детонации, как описано здесь.

Отсоединяем колодки жгута проводов датчика детонации на автомобиле Hyundai Solaris

32. Отсоединяем колодки жгута проводов датчика концентрации кислорода, как описано здесь.

Отсоединяем колодки жгута проводов датчика концентрации кислорода на автомобиле Hyundai Solaris

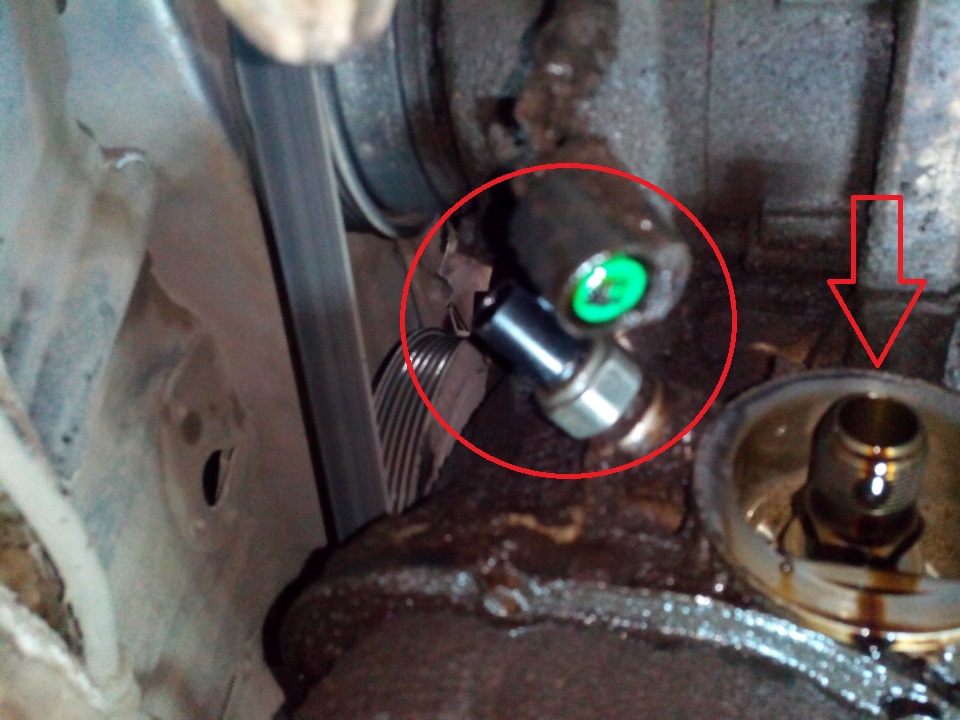

33. Отсоединяем колодки жгута проводов датчика сигнализатора недостаточного давления масла, как описано здесь.

Отсоединяем колодки жгута проводов датчика сигнализатора недостаточного давления масла на автомобиле Hyundai Solaris

Примечание:

Стрелкой показано место крепления масленного фильтра.

34. Отсоединяем колодки жгута проводов датчика давления рабочей жидкости гидроусилителя рулевого управления, как описано здесь.

Отсоединяем колодки жгута проводов датчика давления рабочей жидкости гидроусилителя рулевого управления на автомобиле Hyundai Solaris

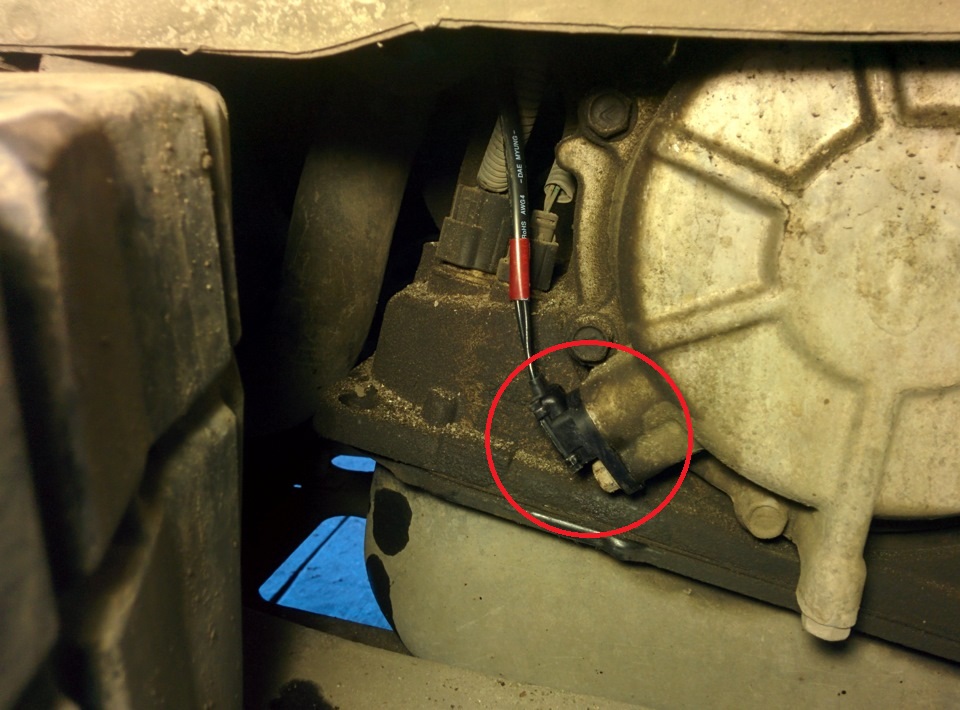

35. Отсоединяем колодки жгута проводов датчика скорости автомобиля, как описано здесь.

Отсоединяем колодки жгута проводов датчика скорости автомобиля Hyundai Solaris

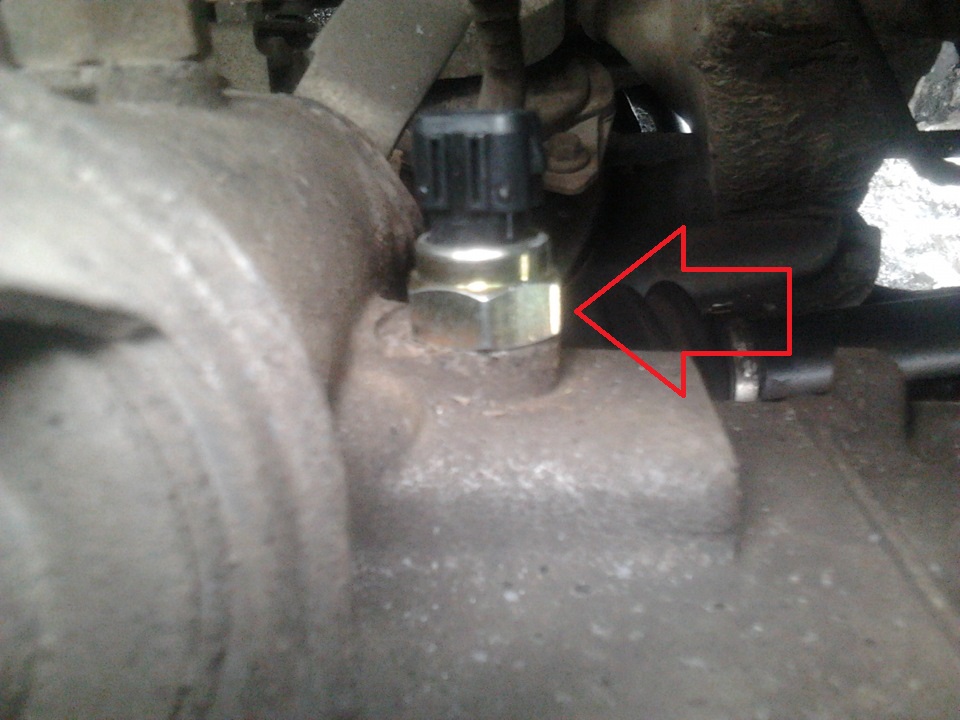

36. Отсоединяем колодки жгута проводов датчика выключателя света заднего хода, как описано здесь.

Отсоединяем колодки жгута проводов датчика выключателя света заднего хода на автомобиле Hyundai Solaris

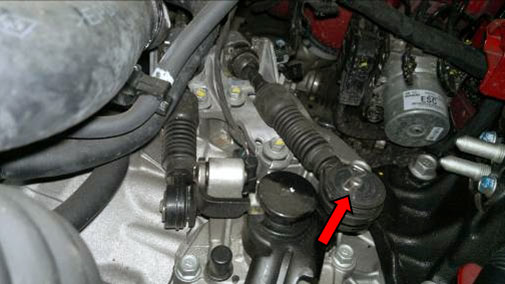

37. Отсоединяем наконечники тросов включения и выбора передач от рычагов механизма переключения передач, как описано здесь.

Отсоединяем наконечники тросов включения и выбора передач от рычагов механизма переключения передач на автомобиле Hyundai Solaris

38. Отсоединяем от коробки передач кронштейн тросов управления коробкой передач и наконечник провода «массы», как описано здесь.

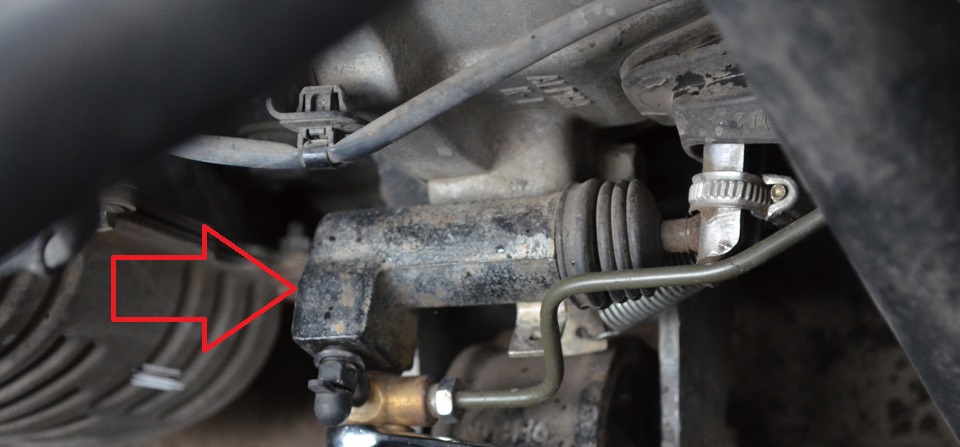

39. Отсоединяем рабочий цилиндр сцепления от коробки передач, не разъединяя гидропривод сцепления, как описано здесь.

Отсоединяем рабочий цилиндр сцепления от коробки передач, не разъединяя гидропривод сцепления на автомобиле Hyundai Solaris

40. Снимаем правою опору двигателя, как описано здесь.

Снимаем правою опору двигателя на автомобиле Hyundai Solaris

Примечание:

Поднимаем на домкратах переднюю часть автомобиля до тех пор, пока шпильки кронштейна двигателя не выйдут из отверстий кронштейна правой опоры силового агрегата.​

41. Придерживая силовой агрегат от падения лебёдкой или краном, снимаем его из моторного отсека.

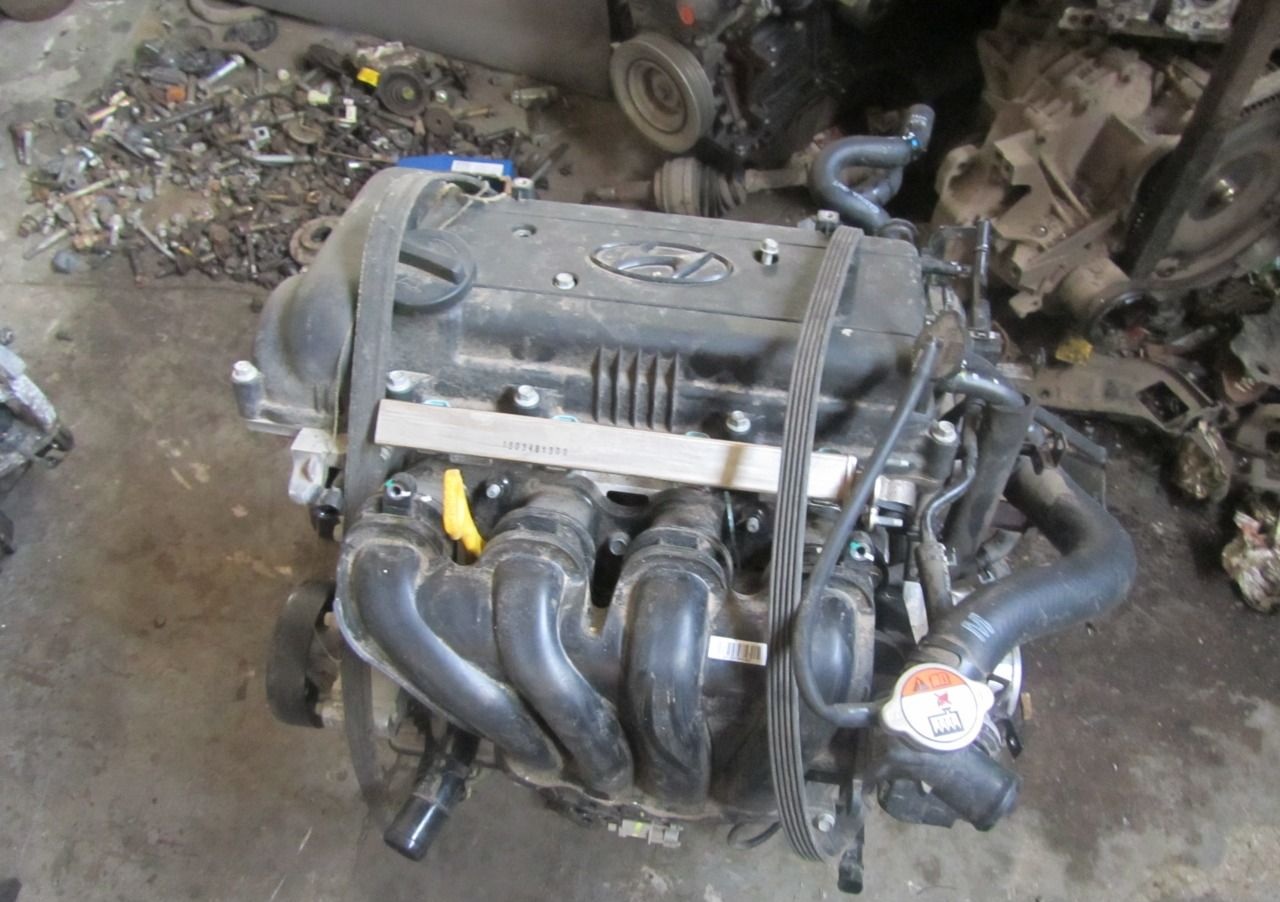

Снятый двигатель на автомобиле Hyundai Solaris

Примечание:

При этом необходимо контролировать – все ли шланги, трубки и провода отсоединены от силового агрегата и отведены в сторону. Отвернув болты крепления картера коробки передач к блоку цилиндров, снимаем коробку передач, как описано здесь

42. Собираем и устанавливаем силовой агрегат в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://carpedia.club
