Проверка давления топлива в системе питания двигателя Hyundai Solaris

Инструменты:

• Гаечный ключ рожковый 10 мм
• Манометр со шлангом к топливной магистрали

Детали и расходники:

• Уплотнительное кольцо штуцера трубопровода топливной рампы

Примечание:

Основным критерием исправности системы питания двигателя является давление топлива в топливной рампе.

Для начала рекомендуем проверить надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (топливный насос, форсунки).

При недостаточном давлении топлива возможны:

• неустойчивая работа двигателя;
• остановка двигателя на холостом ходу;
• повышенная или пониженная частота вращения коленчатого вала на холостом ходу;
• недостаточная приемистость автомобиля (двигатель не развивает полной мощности);
• рывки и провалы в работе двигателя при движении автомобиля.

ПРЕДУПРЕЖДЕНИЕ:

Проверка давления топлива в системе питания возможна только при наличии манометра со шлангом для подключения к топливной магистрали.

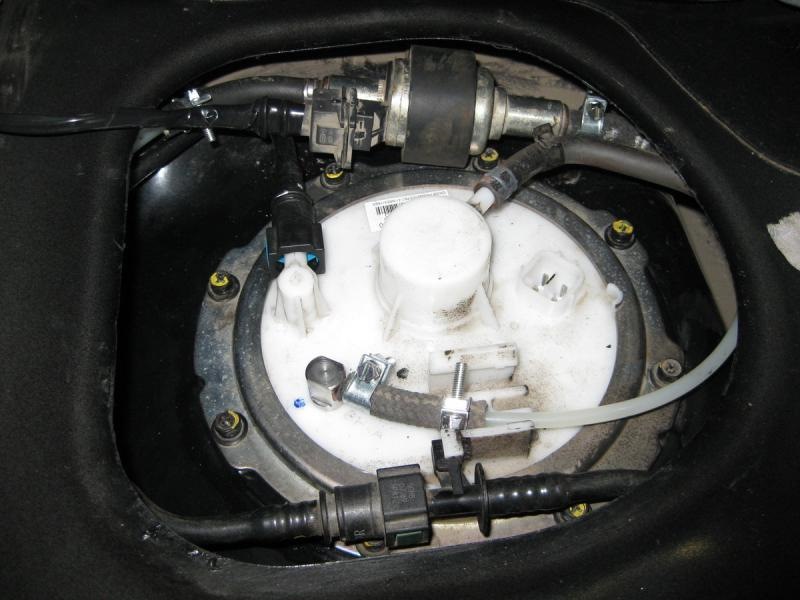

1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса. Если его не слышно, проверьте электрическую цепь питания насоса.

ПРЕДУПРЕЖДЕНИЕ:

Имейте в виду, что электробензонасос не включается, если в системе топливоподачи есть давление. Иными словами, если вы предварительно уже включали зажигание и пытались пустить двигатель, то исправный электробензонасос уже должен был создать давление в системе, поэтому отсутствие звука работы электробензонасоса в данном случае не является неисправностью.

2. Снизьте давление в системе питания, как описано здесь.

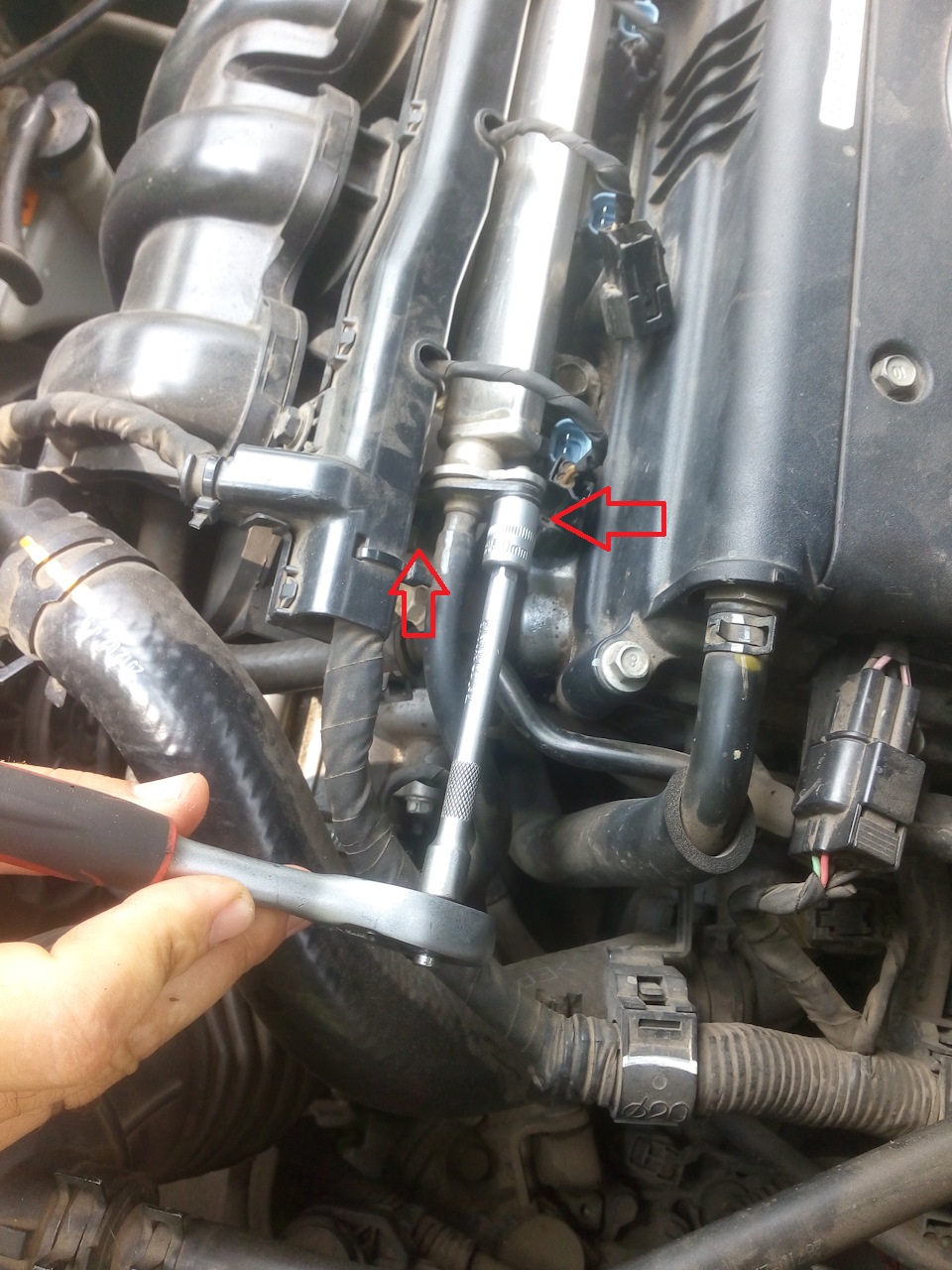

3. Отверните две гайки крепления топливоподающего трубопровода к топливной рампе.

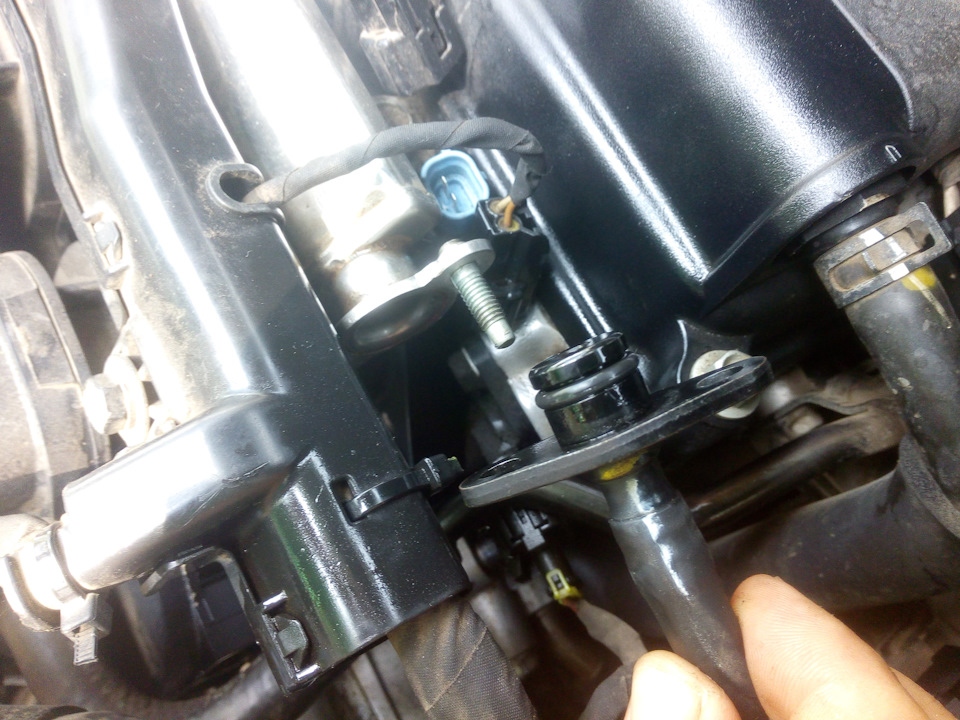

4. Снимите штуцер трубопровода со шпилек топливной рампы.

ПРЕДУПРЕЖДЕНИЕ:

Штуцер трубопровода уплотнен резиновым кольцом, заменяйте кольцо при каждом отсоединении трубопровода.

5. Для проверки давления топлива подключите манометр с пределом измерения не менее 500 кПа (5 кгс/см2) между топливоподающим трубопроводом и топливной рампой. При работающем на холостом ходу двигателе давление в топливопроводе должно быть не менее 345 кПа (3,45 кгс/см2).

Возможны следующие причины снижения давления топлива:​

• неисправен регулятор давления топлива (установлен в топливном модуле);
• засорен фильтр тонкой очистки;
• фильтр грубой очистки топлива;
• неисправен электробензонасос.

6. Остановите двигатель и снизьте давление в системе питания, как описано здесь.

Примечание:

Отсоедините манометр от топливоподающего трубопровода и штуцера топливной рампы.

7. Подсоедините топливоподающий трубопровод к штуцеру топливной рампы, и заверните две гайки крепления топливоподающего трубопровода к топливной рампе.
