Снятие конденсатора кондиционера Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 8 мм
  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская малая

Детали и расходники:

  • Конденсатор кондиционера

1. Удалите хладагент из системы кондиционирования, как описано здесь.

Удалить хладагент из системы кондиционирования на автомобиле Hyundai Solaris

Примечание:

Система кондиционирования должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования.
Если система кондиционирования разгерметизирована в результате появления в ее деталях сквозной коррозии или механических повреждений, в этом случае разряжать систему нет необходимости.​

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

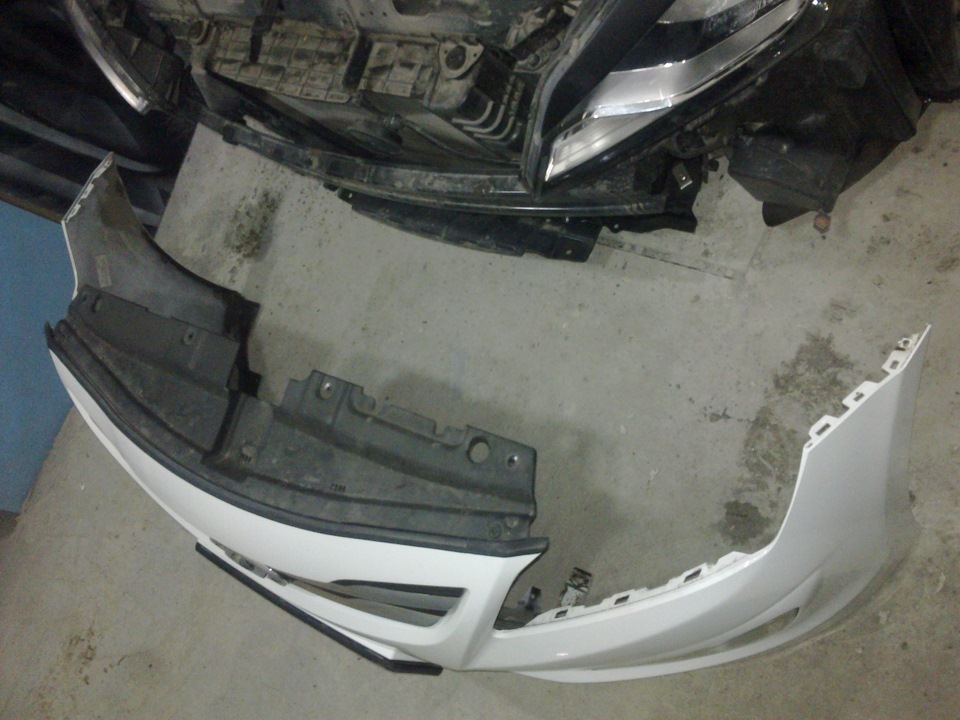

3. Снимаем передний бампер, как описано здесь.

Снять передний бампер на автомобиле Hyundai Solaris

4. Ключом «на 8» отворачиваем четыре самореза крепления пластмассового щитка рамки радиатора. Снимаем рамку.

Отвернуть четыре самореза крепления пластмассового щитка рамки радиатора на автомобиле Hyundai Solaris

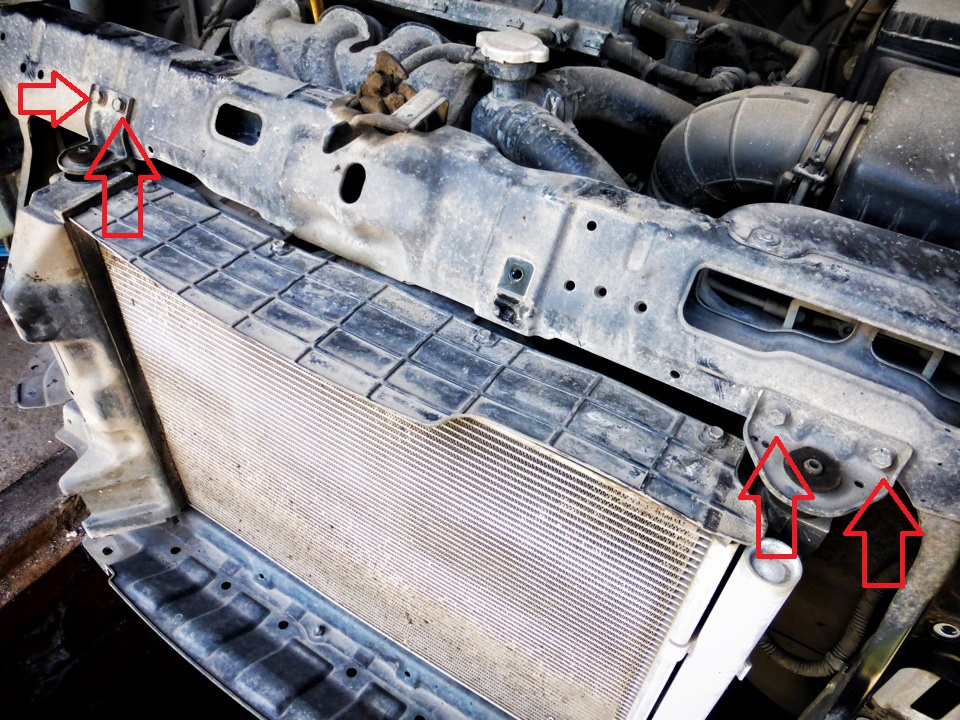

5. Ключом «на 10» отворачиваем два болта крепления левой и правой верхней опоры радиатора. Снимаем опоры.

Отвернуть два болта крепления левой, и правой верхней опоры радиатора на автомобиле Hyundai Solaris

6. Ключом «на 10» отворачиваем болт нижнего и болт верхнего крепления правого направляющего кожуха к кронштейну бачка радиатора.

Отвернуть болты крепления правого направляющего кожуха к кронштейну бачка радиатора на автомобиле Hyundai Solaris

Примечание:

Аналогично отворачиваем два болта крепления левого направляющего кожуха к кронштейну бачка радиатора и снимаем левый направляющий кожух.

Правый направляющий кожух остается прикрепленным к конденсатору кондиционера.

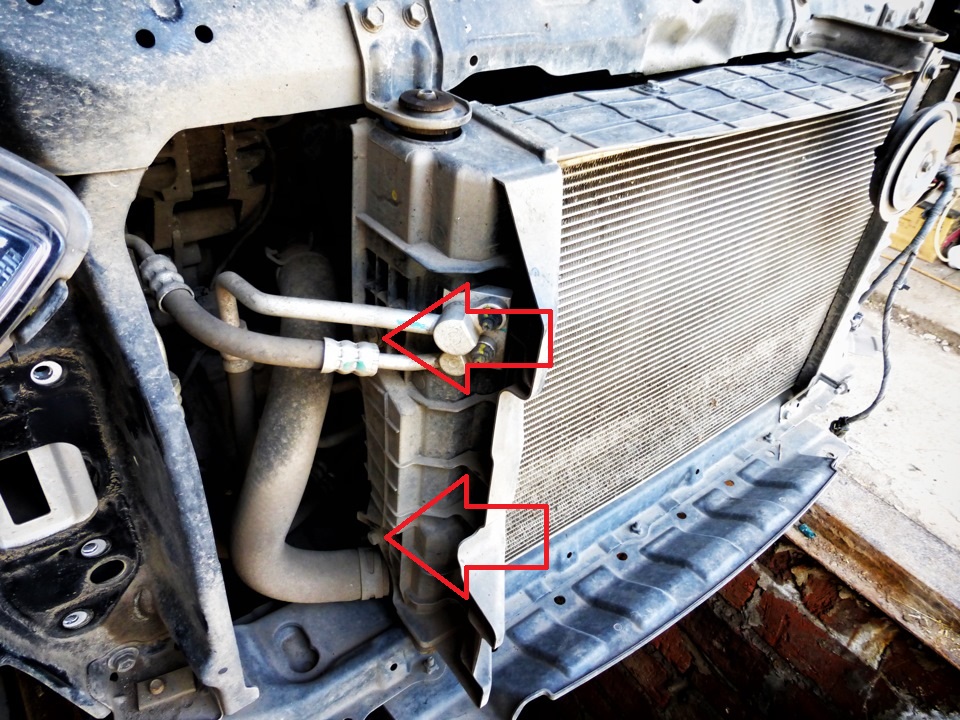

7. Ключом «на 10» отворачиваем гайку шпильки крепления фланца подводящей, отводящей трубки. Отводим их от конденсатора.

Отвернуть гайку крепления фланца подводящей, и отводящей трубки конденсатора на автомобиле Hyundai Solaris

Примечание:

Соединение трубок с конденсатором уплотняется резиновыми кольцами. Снимаем правый направляющий кожух радиатора системы охлаждения.

8. Отжимаем четыре фиксатора (два верхних и два нижних) радиатора и снимаем конденсатор.

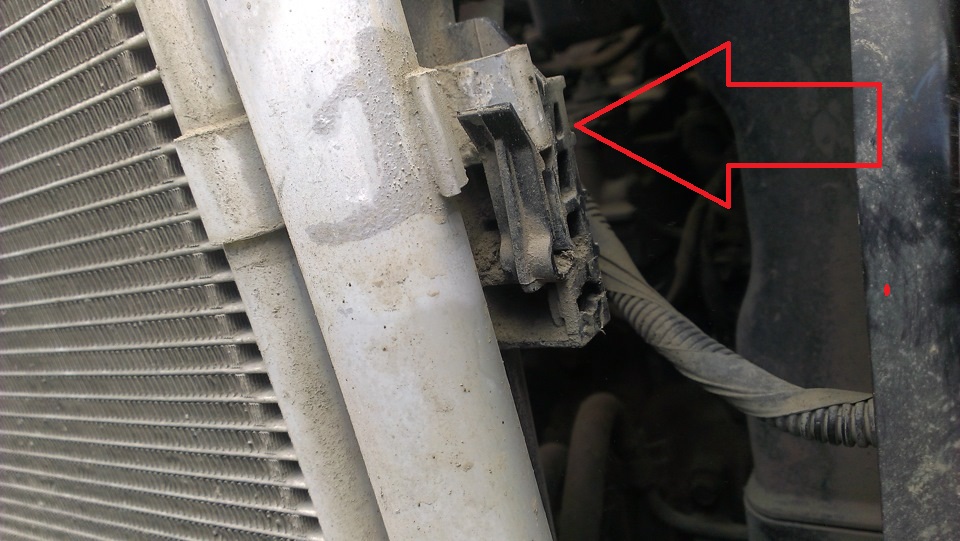

Фиксатор радиатора кондиционера на автомобиле Hyundai Solaris

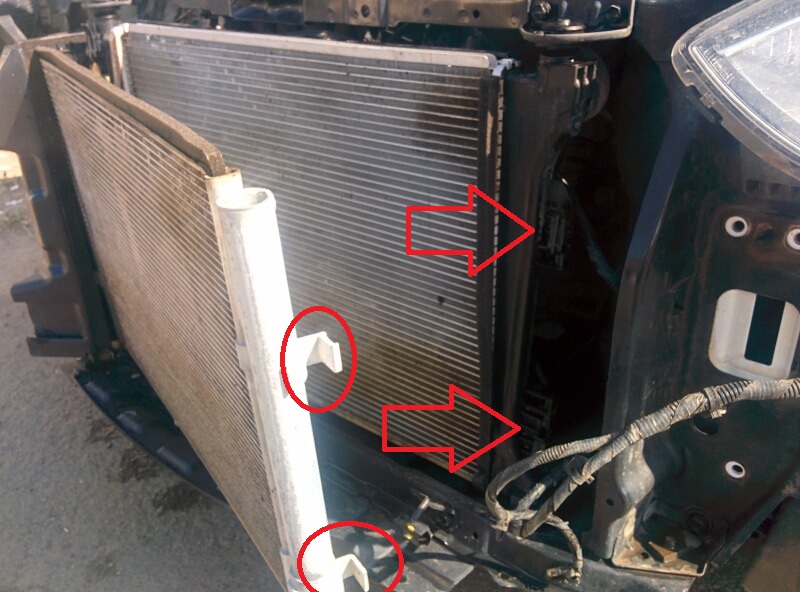

Расположение фиксаторов радиатора кондиционера на автомобиле Hyundai Solaris

Радиатор кондиционера на автомобиле Hyundai Solaris

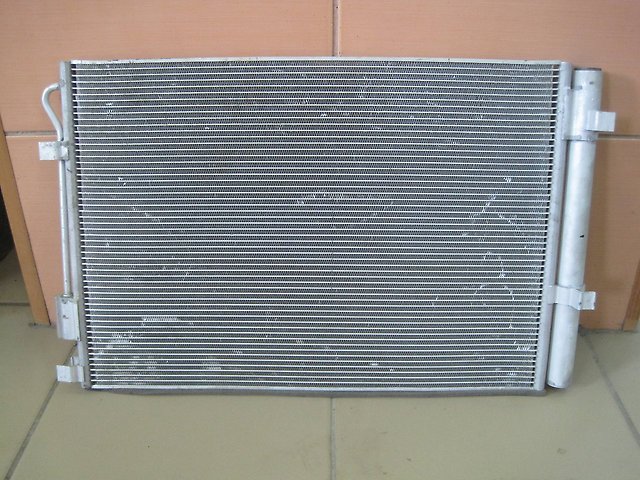

Конденсатор кондиционера

9. Устанавливаем конденсатор системы кондиционирования в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
