Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Гаечный ключ торцевой Г-образный 12 мм
- Гаечный ключ торцевой Г-образный 14 мм
- Гаечный ключ торцевой Г-образный 17 мм
- Монтажная лопатка
- Плоскогубцы
- Оправка для центровки ведомого диска сцепления
- Опорные стойки
Детали и расходники:
- Проволока
- Емкость для слива масла
- Консистентная смазка
- Трансмиссионное масло
Примечание:
Основные неисправности, для устранения которых необходимо снимать механическую коробку передач с автомобиля:
- повышенный (по сравнению с привычным) шум;
- затрудненное переключение передач;
- самопроизвольное выключение или нее четкое включение передач;
- утечка масла через уплотнения и прокладки.
Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.

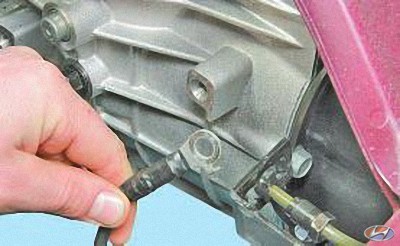

1. Снимите аккумуляторную батарею, как описано здесь.
2. Снимите брызговик двигателя, как описано здесь.

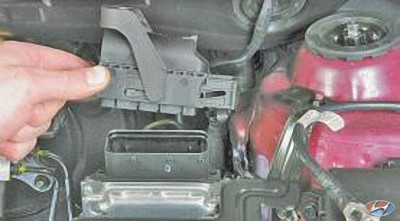

3. Отсоедините колодку жгута проводов от электронного блока управления двигателем, как описано здесь.

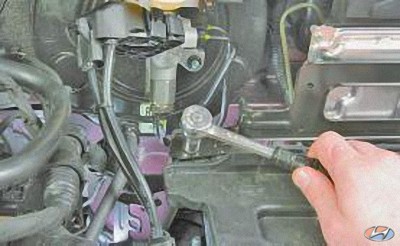

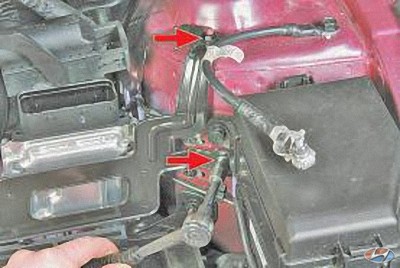

4. Выверните болты крепления кронштейна электронного блока к полке аккумуляторной батареи.
5. Выверните болты крепления кронштейна электронного блока и к кузову.

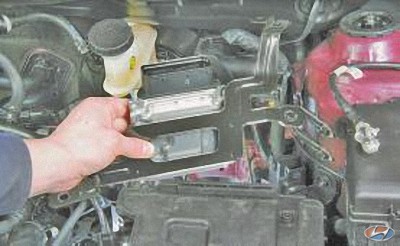

6. Снимите блок управления двигателем в сборе с кронштейном, как описано здесь.

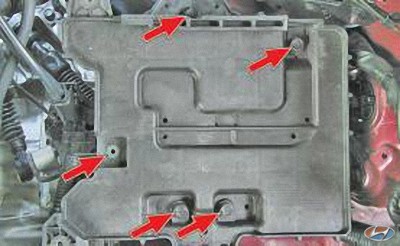

7. Выверните пять болтов крепления полки аккумуляторной батареи и снимите полку.

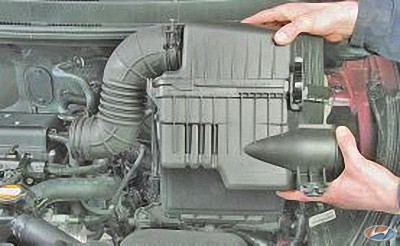

8. Снимите в сборе воздухоподводящий рукав и корпус воздушного фильтра, как описано здесь.

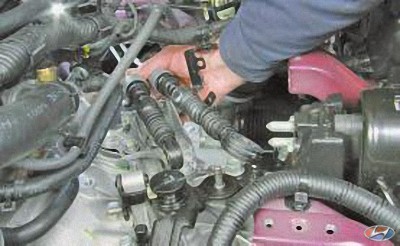

9. Выверните болт крепления кронштейна жгута проводов.
10. Отведите болт крепления кронштейна в сторону вместе со жгутом проводов.

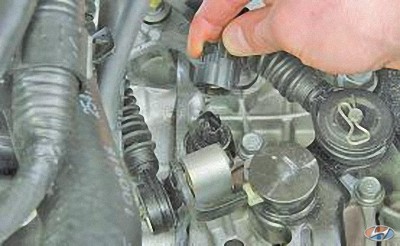

11. Отожмите фиксатор, колодки жгута проводов выключателя света заднего хода и отсоедините колодку от выключателя.

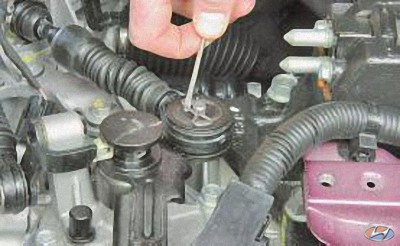

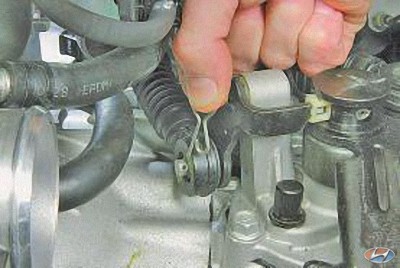

12. Подденьте отверткой шплинт крепления наконечника троса.
13. Извлеките крепление наконечника троса из отверстия оси рычага переключения передач.

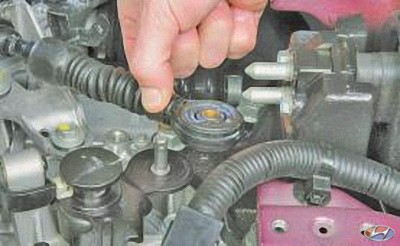

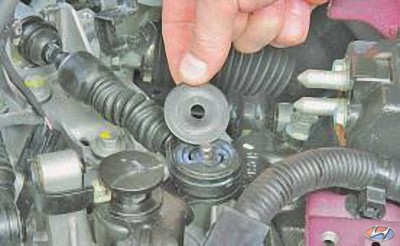

14. Снимите шайбу с оси рычага переключения передач.
15. Снимите наконечник троса с оси рычага переключения передач.

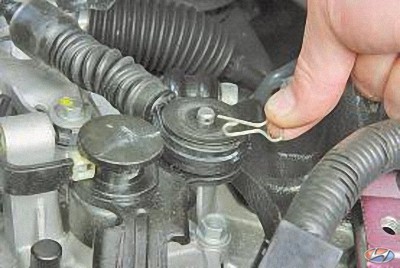

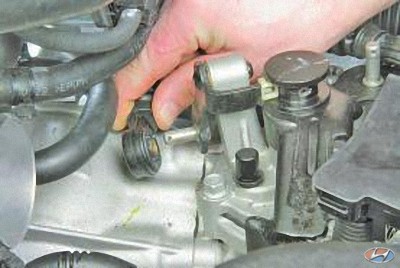

16. Извлеките шплинт крепления наконечника троса из отверстия оси рычага выбора передач.
17. Снимите наконечник троса с оси рычага выбора передач.
18. Извлеките наконечники оболочек тросов из гнезд кронштейна на коробке передач, и отведите тросы управления коробкой передач в сторону.

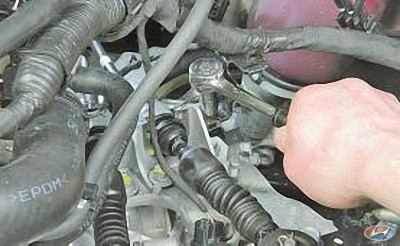

19. Выверните три болта крепления кронштейна тросов управления коробкой передач.

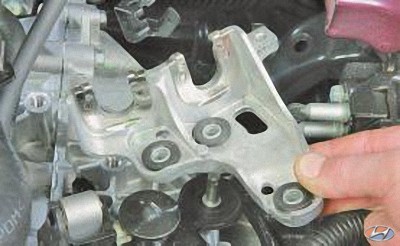

20. Снимите кронштейн тросов управления коробкой передач.
21. Поддев отверткой, снимите фиксатор.

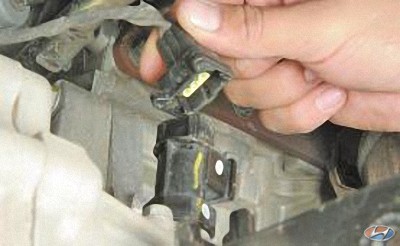

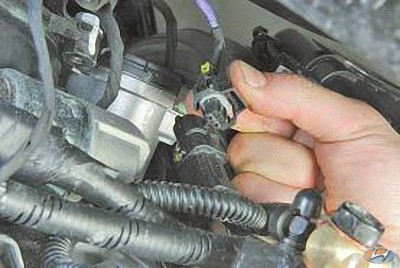

22. Отсоедините колодку жгута проводов от датчика скорости.

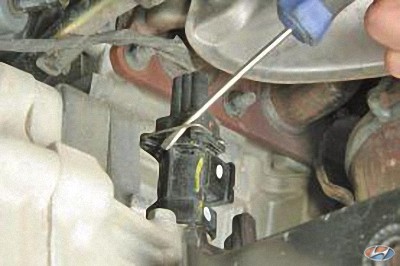

23. Отжав фиксатор, отсоедините колодку жгута проводов от датчика положения коленчатого вала.

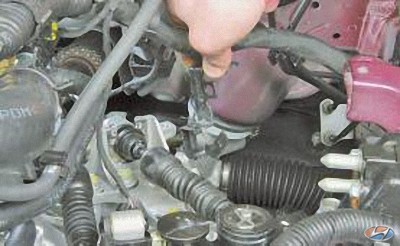

24. Выверните болт крепления наконечника провода «массы».
25. Отведите провод «массы» в сторону.

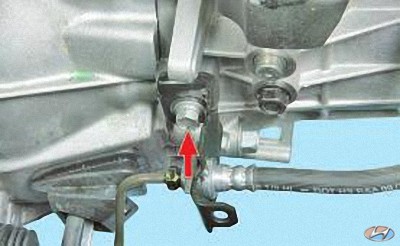

26. Выверните болт крепления кронштейна, трубопровода привода сцепления к корпусу коробки передач.

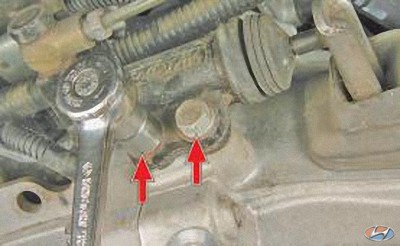

27. Выверните два винта крепления рабочего цилиндра.

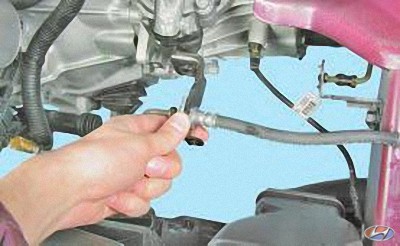

28. Отведите рабочий цилиндр с кронштейном и трубопроводом в сторону и закрепите его на кузове, например, с помощью проволоки.

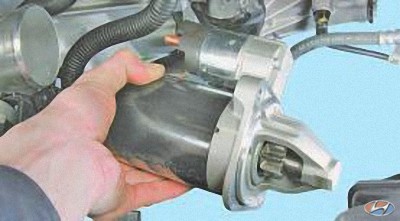

29. Снимите стартер, как описано здесь.

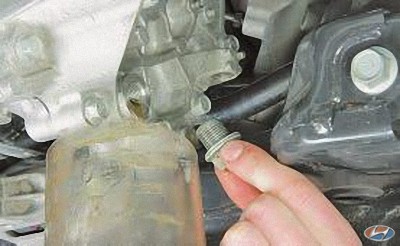

30. Слейте масло из коробки передач, как описано здесь.

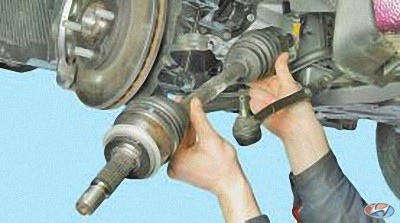

31. Снимите приводы передних колес, как описано здесь.

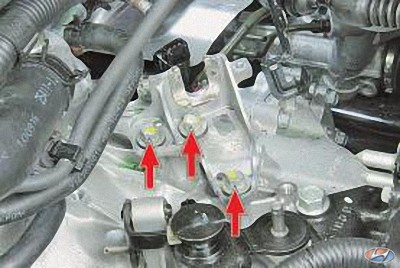

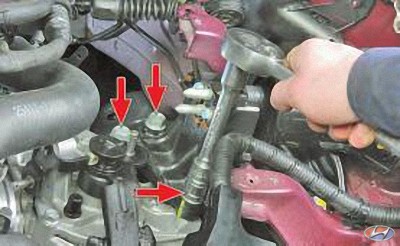

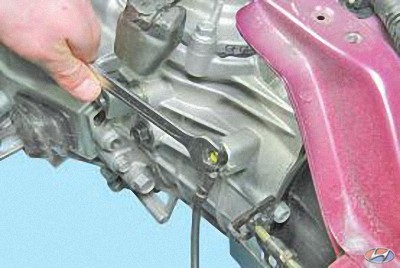

32. Выверните три болта крепления коробки передач к кронштейну опоры подвески силового агрегата.

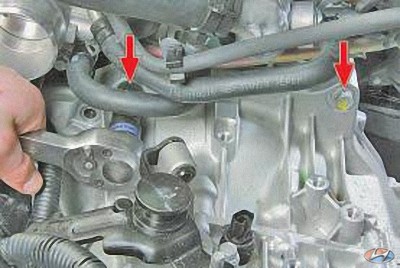

33. Выверните два болта верхнего крепления коробки передач.
Примечание:
Шланги системы охлаждения двигателя для наглядности сняты.

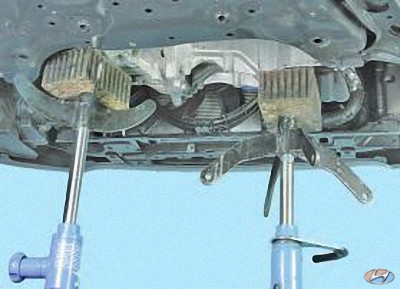

34. Установите опорные стойки под коробку передач и двигатель.

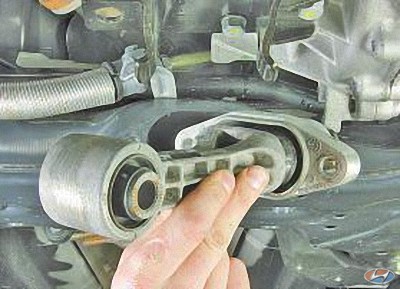

35. Снимите заднюю опору подвески силового агрегата, как описано здесь.
36. Выверните пять болтов нижнего крепления коробки передач.
Примечание:
Поддерживая коробку передач, уберите из-под нее опору.

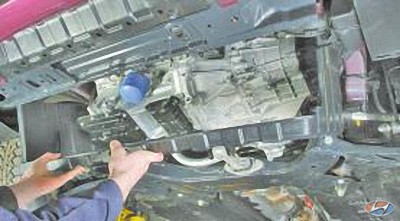

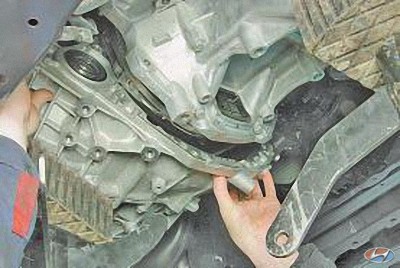

37. Сдвиньте коробку передач назад до момента выхода первичного вала из ступицы ведомого диска сцепления и аккуратно снимите коробку передач с автомобиля.
ПРЕДУПРЕЖДЕНИЕ:
При снятии коробки передач не опирайте конец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.
38. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.
Примечание:
Перед установкой коробки передач рекомендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.
Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления, как описано здесь.
39. Залейте масло в коробку передач, как описано здесь.
ПОЛЕЗНЫЕ СОВЕТЫ:
Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь в том, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода выключения сцепления, ослабление крепления коробки и пр.).
Коробка передач довольно тяжелая и имеет неудобную для удерживания форму, поэтому рекомендуем снимать ее с помощником.
