Проверка компрессии в цилиндрах Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Свечной ключ
• Компрессор
• Компрессометр

Детали и расходники:

• Шприц
• Шланг
• Моторное масло

Примечание:

Компрессия (давление в конце такта сжатия) в цилиндрах – важнейший показатель для диагностики состояния двигателя без его разборки. По ее среднему значению и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя, выявить неисправности этой группы и деталей клапанного механизма.

Проверяют компрессию специальным прибором – компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

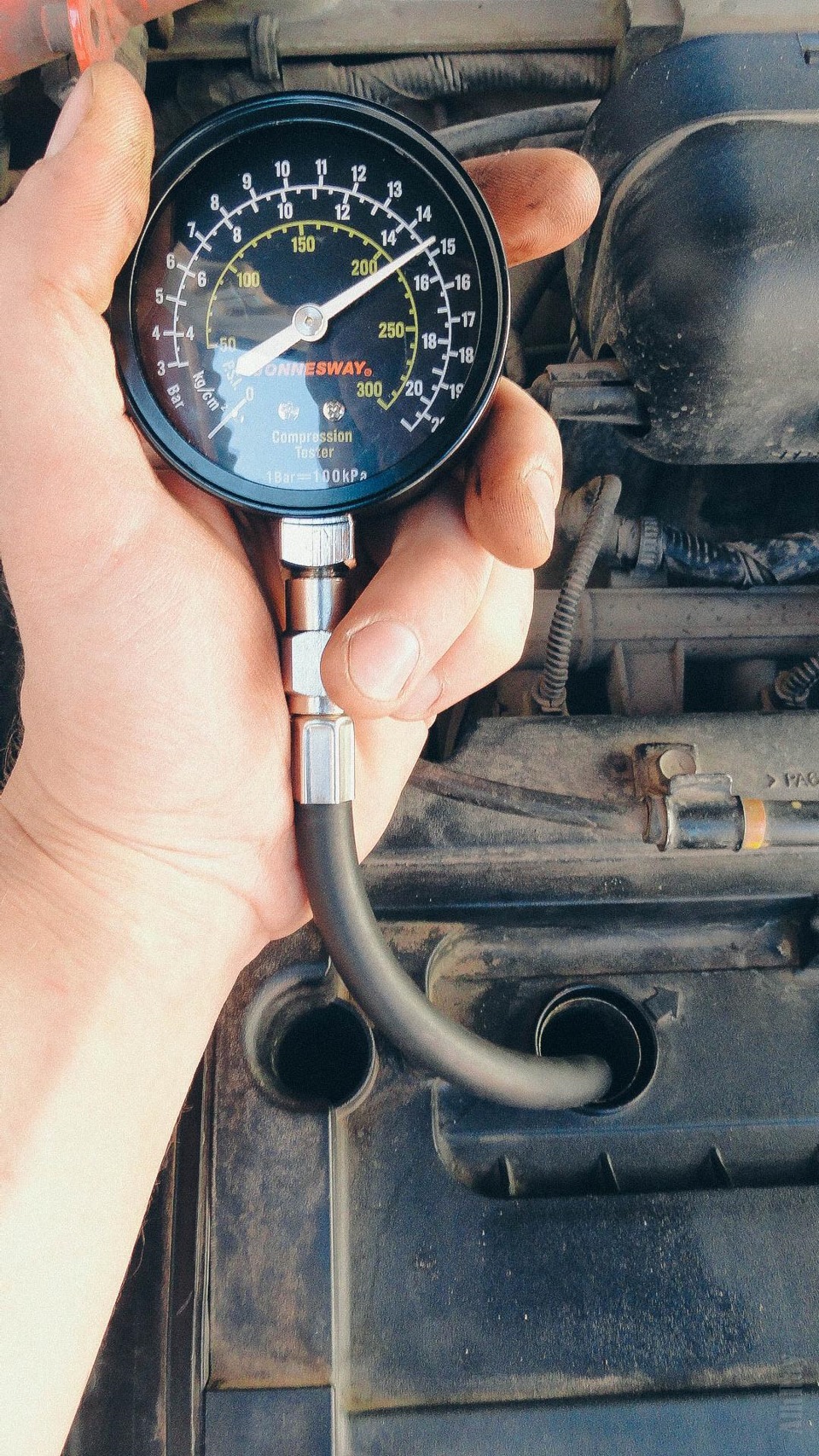

Компрессометр для проверки компрессии в цилиндрах.

ПРЕДУПРЕЖДЕНИЕ:

Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

1. Пустите двигатель и прогрейте его до рабочей температуры, и остановите двигатель.

2. Выверните четыре болта крышки свечных колодцев, и снимите крышку.

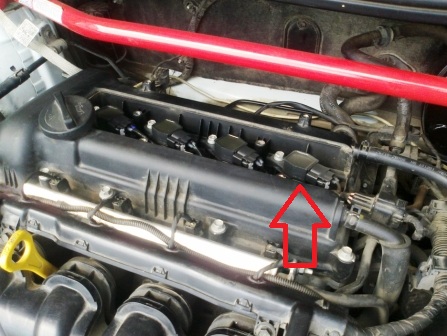

3. Отсоедините колодки жгутов низковольтных проводов от катушек зажигания и снимите катушки зажигания с автомобиля, как описано здесь.

4. Выверните все свечи, как описано здесь.

5. Отключите топливный насос, отсоединив колодку жгута проводов от выводов насоса, как описано здесь.

6. Вверните компрессометр в свечное отверстие проверяемого цилиндра.

Примечание:

Нажмите на педаль привода дроссельной заслонки до упора, чтобы полностью открыть дроссельную заслонку.

Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться, что соответствует примерно четырем тактам сжатия.

ПОЛЕЗНЫЕ СОВЕТЫ:

Для получения правильных показаний компрессометра коленчатый вал должен вращаться со скоростью 180–200 мин. или выше, но не более 350 мин.

7. Записав показания компрессометра, установите его стрелку на ноль, нажав на клапан выпуска воздуха.

Примечание:

У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).

8. Повторите операции 6–7 для остальных цилиндров. Давление должно быть не ниже 1,0 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа.

Примечание:

Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

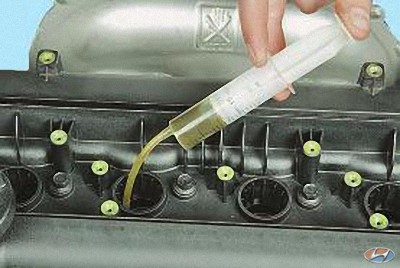

9. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 см³ чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если компрессия осталась неизменной, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.

ПОЛЕЗНЫЕ СОВЕТЫ:

Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2–0,3 МПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о не герметичности впускного клапана, а через глушитель – о не герметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.

10. Установите снятые детали в порядке, обратном снятию.
