Снятие и установка электронного блока управления системой пассивной безопасности (SRS) Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Электронный блок управления системой пассивной безопасности (при необходимости)

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

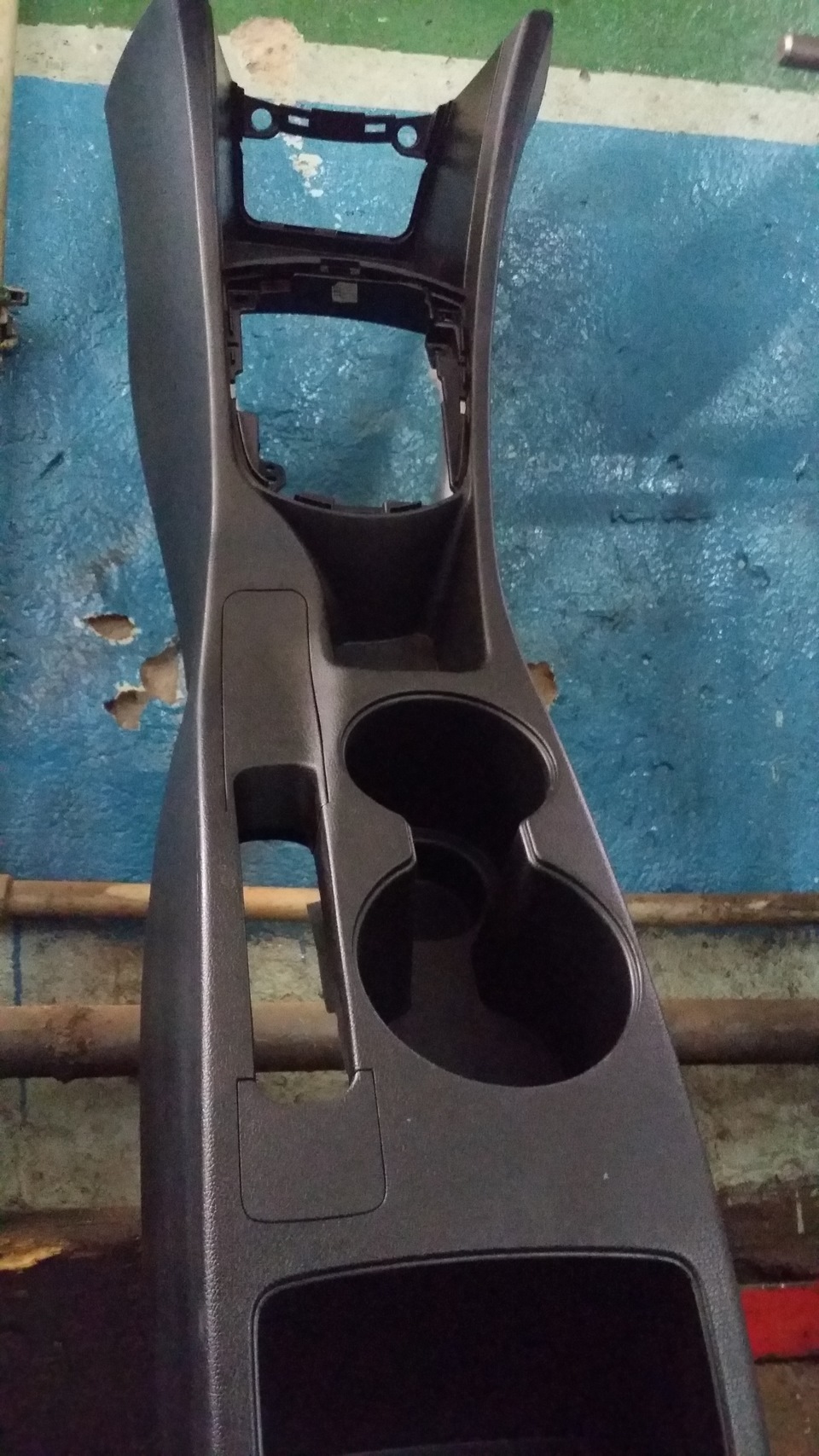

2. Снимите облицовку тоннеля пола, как описано здесь.

Снять облицовку тоннеля пола на автомобиле Hyundai Solaris

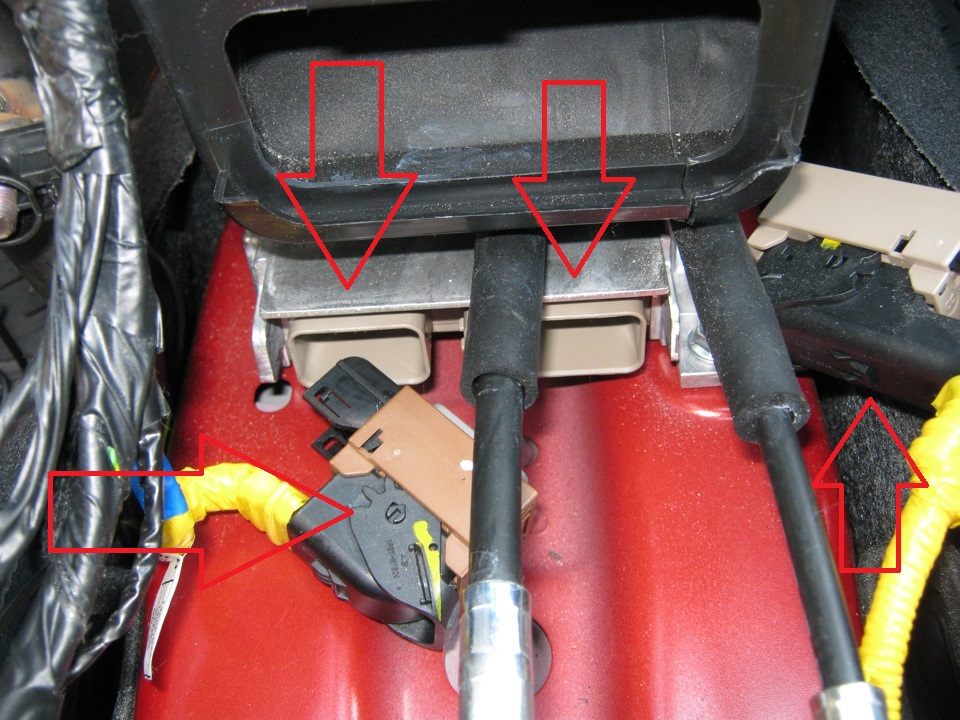

3. Откиньте фиксирующей скобу и отсоедините колодки жгутов проводов блока управления системой пассивной безопасности.

Отсоединить колодки проводов блока SRS на автомобиле Hyundai Solaris

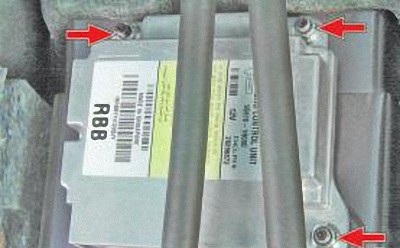

4. Выверните три болта крепления блока управления системой пассивной безопасности к кузову и снимите блок.

Расположение болтов крепления блока SRS на автомобиле Hyundai Solaris

Примечание:

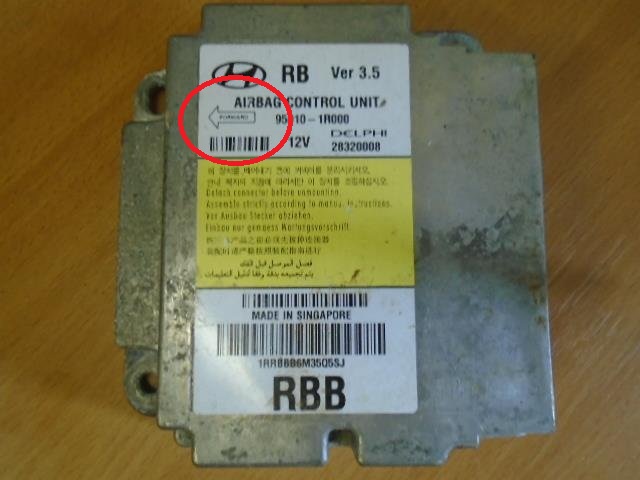

Блок управления можно установить на автомобиль только в одном положении, однако для контроля обратите внимание на стрелку (она обведена красным кругом), нанесенную на его этикетку: она должна быть направлена вперед по направлению движения автомобиля.

Блок SRS на автомобиле Hyundai Solaris

Блок управления системой пассивной безопасности.

5. Установите блок управления системой пассивной безопасности и все остальные детали в обратном порядке.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://carpedia.club/​
