Замена электромагнита муфты компрессора Hyundai Solaris

Инструменты:

Гаечный ключ торцевой Г-образный 10 мм
Отвертка плоская малая
Отвертка крестовая средняя
Приспособление для удержания от проворачивание прижимной пластины компрессора
Съемник для снятия шкива компрессора
Съемник внутренних стопорных колец
Молоток большой
Мультиметр

Детали и расходники:

Электромагнитная муфта компрессора

1. Удалите хладагент из системы кондиционирования, как описано здесь.

Удалить хладагент из системы кондиционирования на автомобиле Hyundai Solaris

2. Снимите компрессор, как описано здесь.

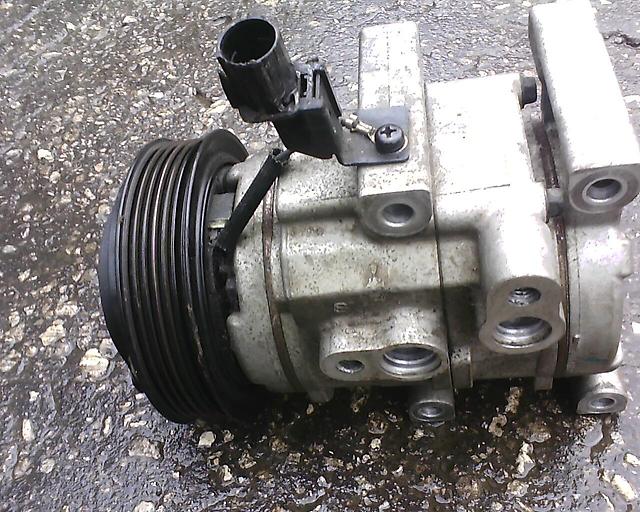

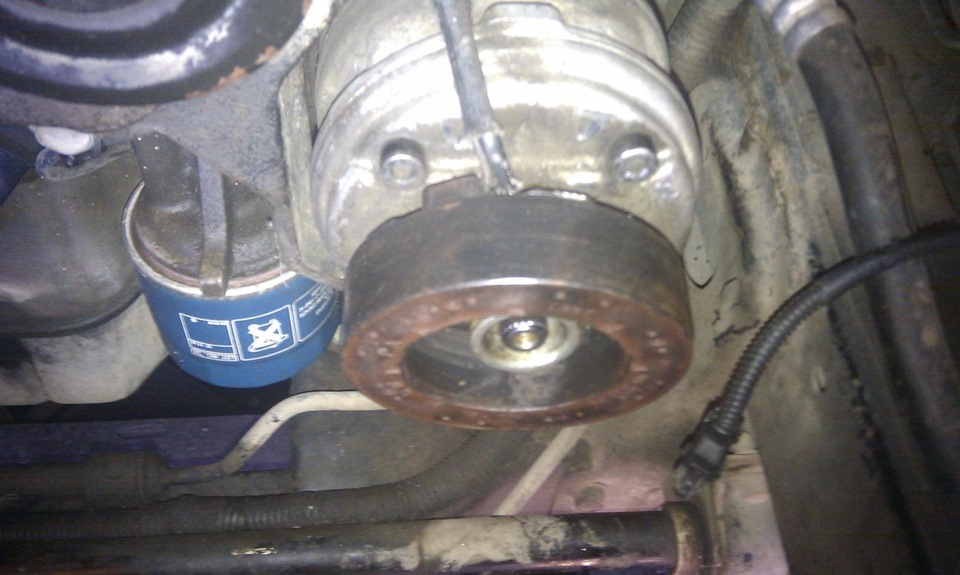

Снять компрессор на автомобиле Hyundai Solaris

3. Снимите прижимную пластину и шкив привода компрессора кондиционер, как описано здесь.

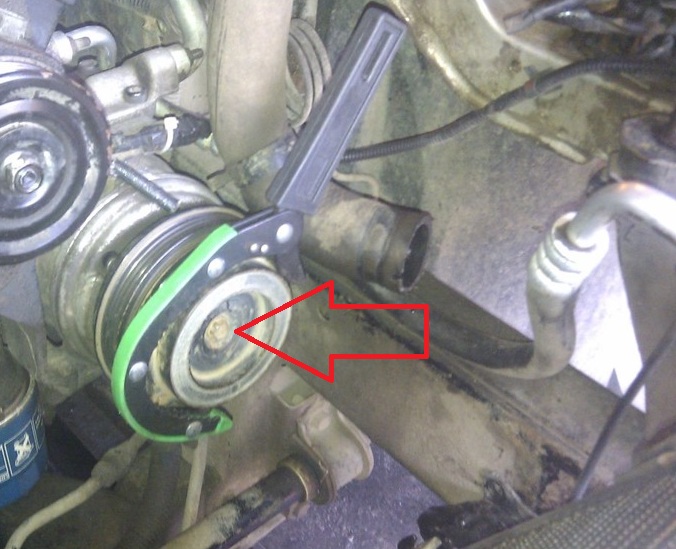

Снять прижимную пластину компрессора кондиционера на автомобиле Hyundai Solaris

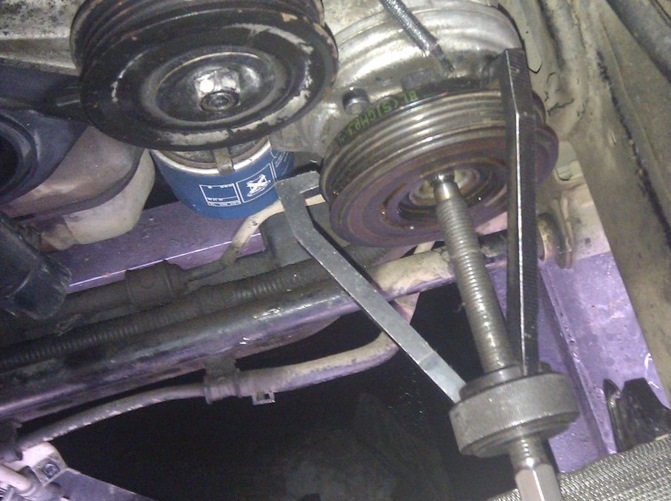

Снять шкив привода компрессора кондиционер на автомобиле Hyundai Solaris

4. Снимите съемником стопорное кольцо электромагнита муфты компрессора.

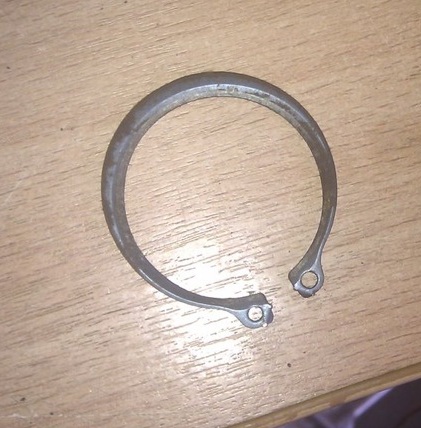

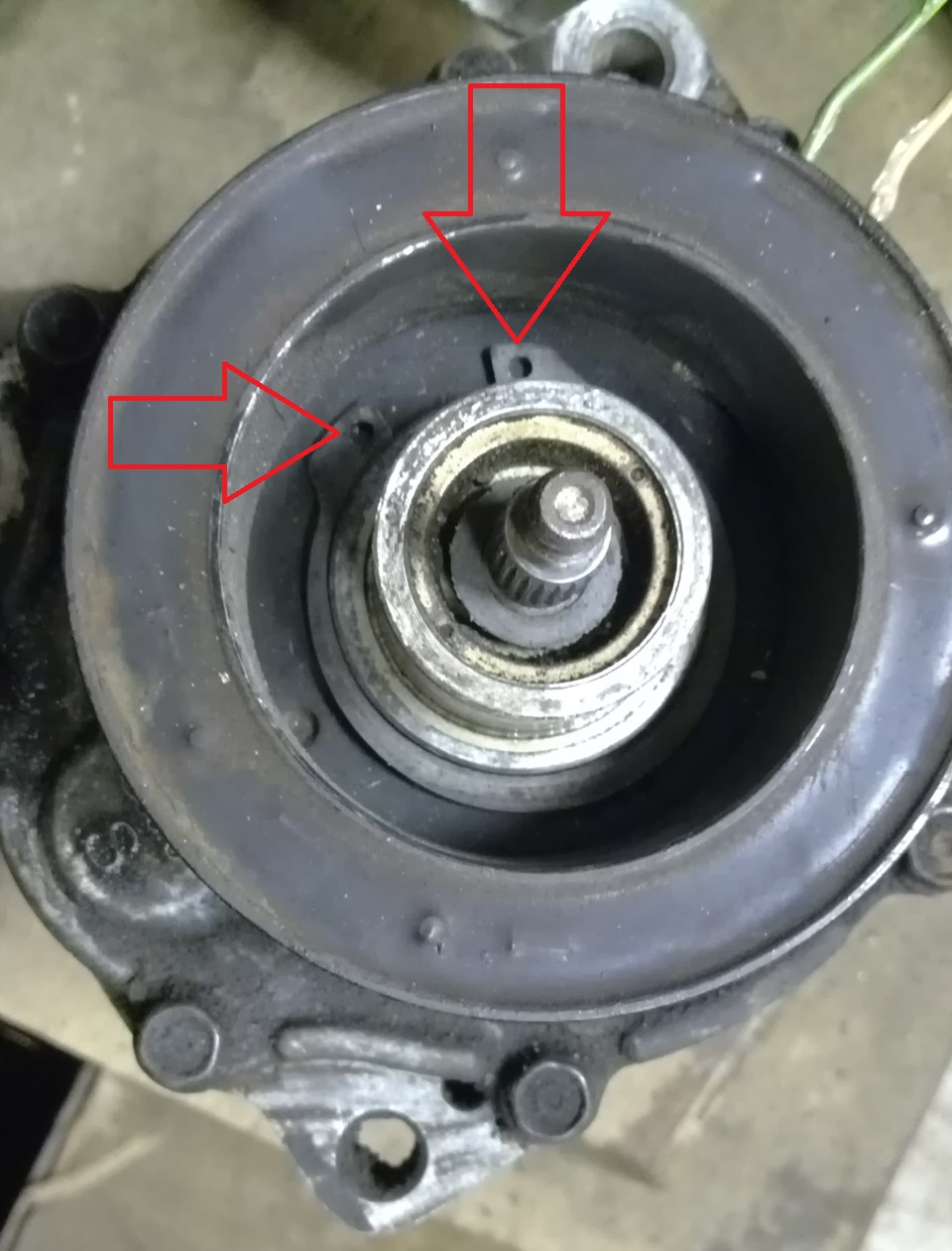

Стопорное кольцо электромагнита муфты компрессора кондиционера на автомобиле Hyundai Solaris

Стопорное кольцо электромагнитной муфты компрессора кондиционера на автомобиле Hyundai Solaris

5. Выверните винт крепления держателя колодки электрического разъема катушки электромагнита.

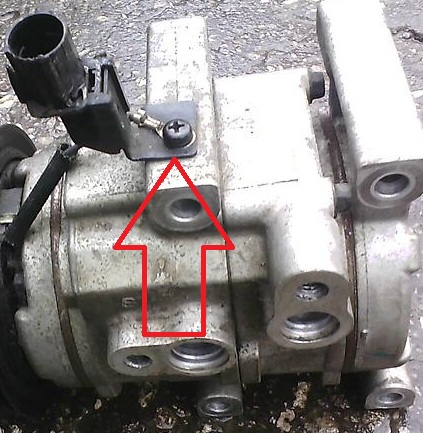

Вывернуть винт крепления электрического разъема электромагнитной муфты компрессора кондиционера на автомобиле Hyundai Solaris

6. Сдвиньте электромагнит с посадочного пояска передней крышки компрессора и снимите его.

Снять электромагнитную муфту с передней крышки компрессора кондиционера на автомобиле Hyundai Solaris

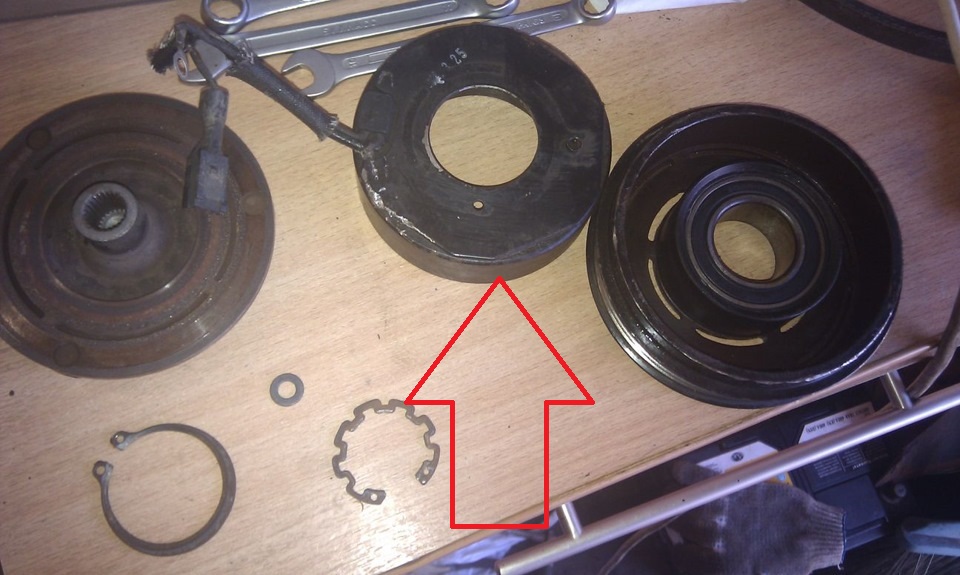

Электромагнитная муфта на автомобиле Hyundai Solaris

Примечание:

Проверьте мультиметром в режиме омметра электрическое сопротивление обмотки катушки электромагнита и отсутствие замыкания на корпус. Сопротивление исправной катушки должно быть 3,6–3,8 Ом.

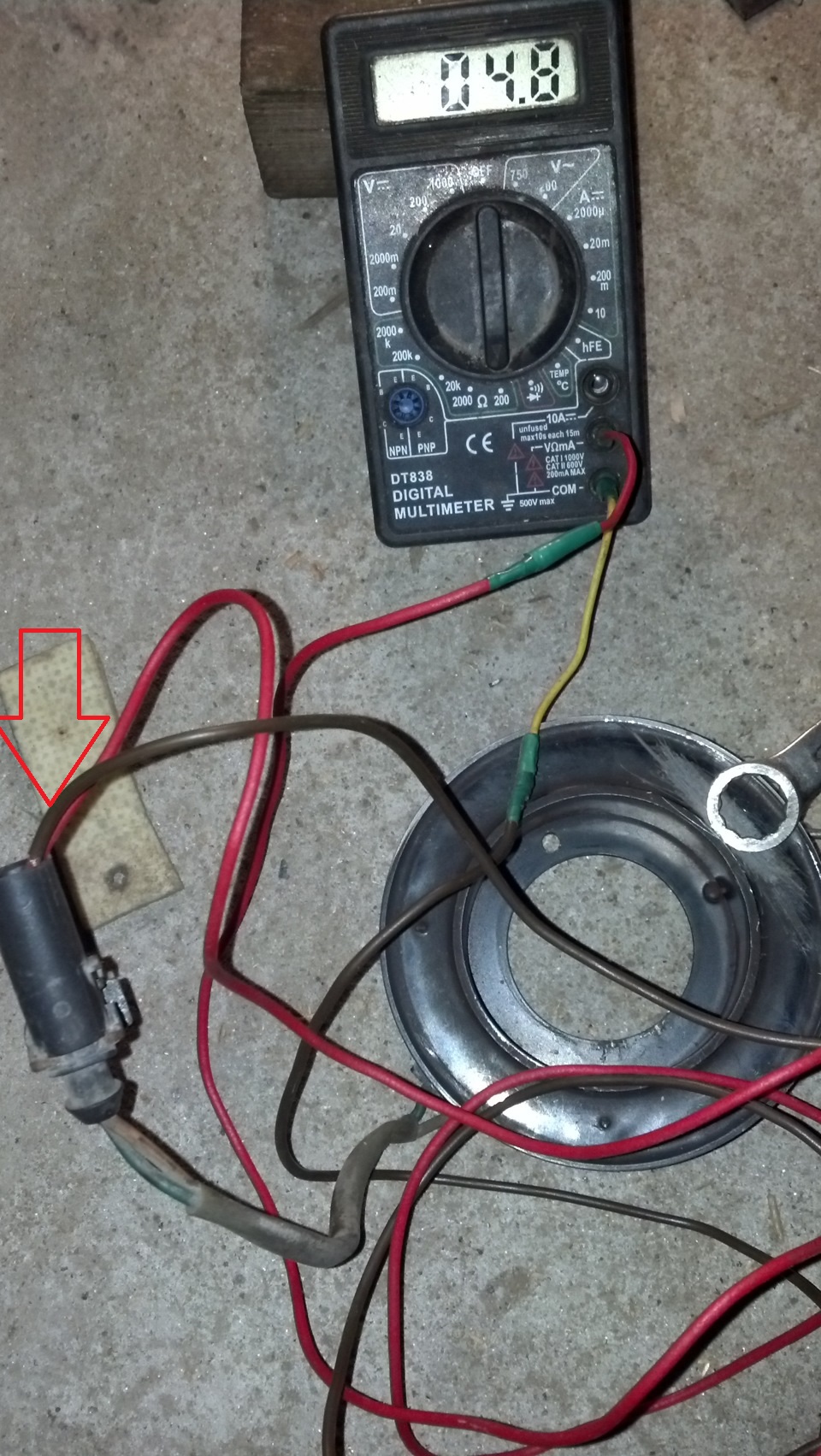

Проверка электрического сопротивление обмотки катушки электромагнита на автомобиле Hyundai Solaris

Проверка электрического сопротивление обмотки катушки электромагнита.

7. Установите электромагнит на переднюю крышку компрессора. Убедитесь, что стопорное кольцо полностью вошло в проточку на крышке компрессора.

Установить электромагнит, и стопорное кольцо на переднюю крышку компрессора кондиционера на автомобиле Hyundai Solaris

Примечание:

При установке катушки на компрессор, фиксирующий выступ А на задней поверхности корпуса катушки должен войти в выемку Б на крышке компрессора.

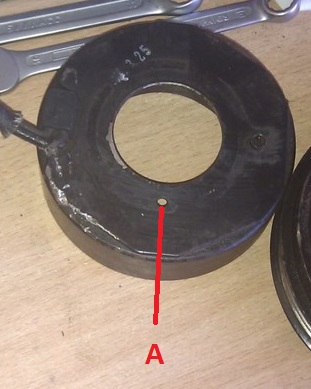

Фиксирующий выступ на задней поверхности корпуса катушки компрессора кондиционера на автомобиле Hyundai Solaris

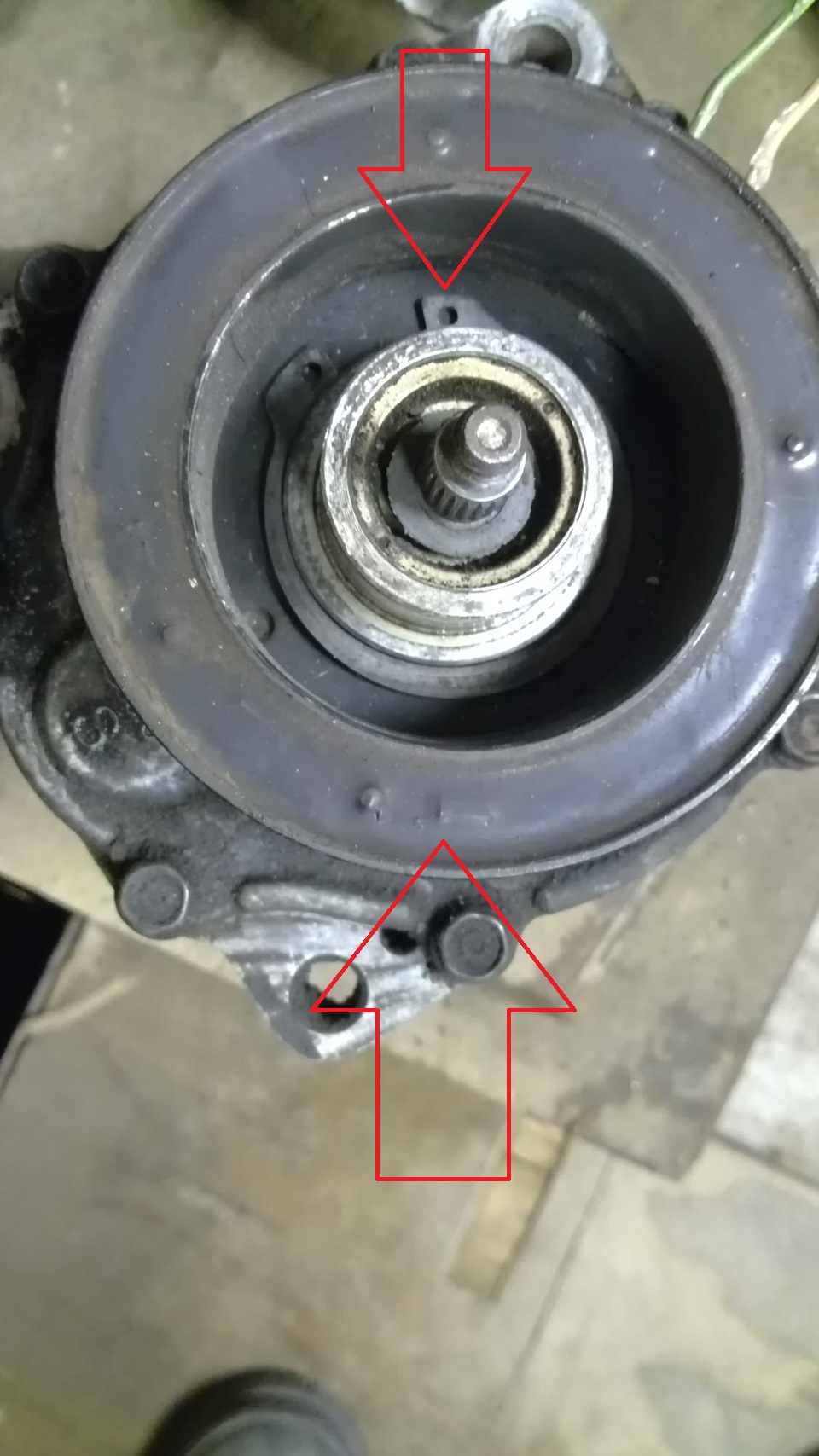

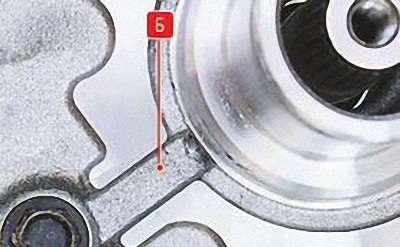

Фиксирующий выступ на крышке компрессора кондиционера на автомобиле Hyundai Solaris

8. Напрессуйте шкив на посадочную шейку передней крышки компрессора. При напрессовке прилагайте усилие только к внутренней обойме подшипника.

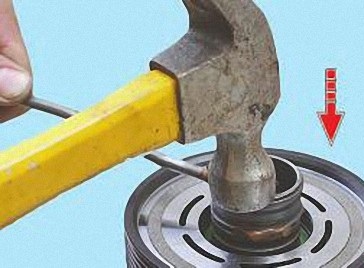

Напрессуйте шкив на посадочную шейку передней крышки компрессора кондиционера на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

После напрессовки проверьте вращение шкива. Он должен вращаться равномерно, бесшумно, без заеданий. Не должно быть задевания за корпус электромагнита. Если при проверке обнаружится касание шкива о магнит - его необходимо устранить.

9. Установите компрессор и остальные детали в порядке, обратном снятию.

10. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
