Снятие датчика фазы (положения распределительного вала) Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток 10 мм

Детали и расходники:

  • Датчик положения распределительного вала (при необходимости)
  • Уплотнительное кольцо датчика положения распределительного вала (при необходимости)

Примечание:

Снимаем датчик положения распределительного вала для замены уплотнительного кольца или самого датчика, а также при ремонте головки блока цилиндров.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод от клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Нажав фиксатор колодки переднего жгута проводов, отсоединяем колодку от разъема датчика положения распределительного вала.

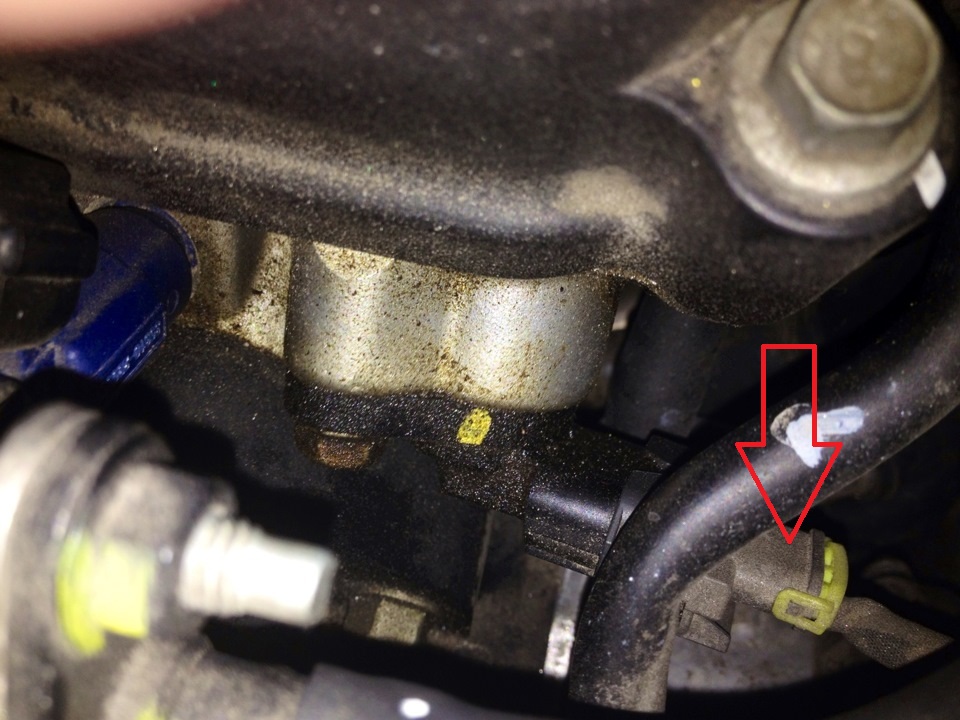

Отсоединить колодку проводов датчика распределительного вала на автомобиле Hyundai Solaris

Примечание:

Датчик положения распределительного вала закреплен на передней стенке головки блока цилиндров слева.

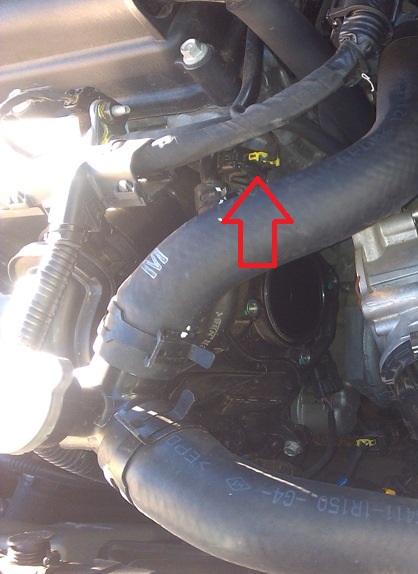

Расположение разъема датчика распределительного вала на автомобиле Hyundai Solaris

Расположение разъема датчика распределительного вала.

3. Выверните болт крепления датчика, и снимите датчик (для наглядности показано на снятом двигателе и топливной рампе).

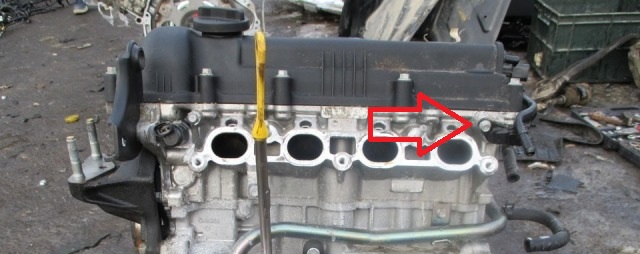

Снять датчик распределительного вала на автомобиле Hyundai Solaris

Примечание:

Соединение датчика с головкой блока цилиндров уплотняется резиновым кольцом.​

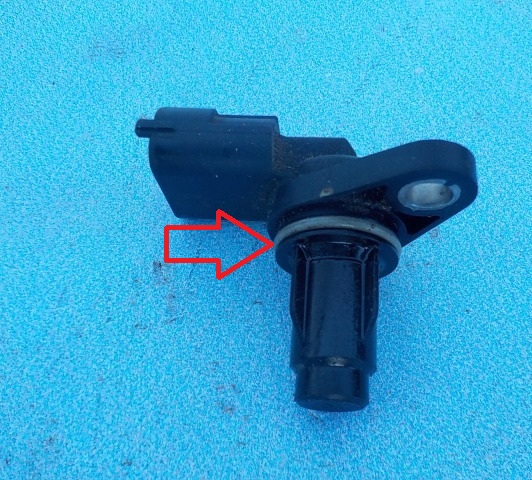

Датчик распределительного вала на автомобиле Hyundai Solaris

Датчик распределительного вала с уплотнительным кольцом.

4. Устанавливаем датчик положения распределительного вала в обратной последовательности.

ПРЕДУПРЕЖДЕНИЕ:

При повреждении уплотнительного кольца датчика (трещины, разрывы, замятия) или потери им эластичных свойств - заменяем кольцо.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/
