Снятие и установка автоматической коробки передач Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 12 мм
  • Гаечный ключ торцевой Г-образный 14 мм
  • Гаечный ключ торцевой Г-образный 17 мм
  • Монтажная лопатка
  • Плоскогубцы
  • Кусачки
  • Опорные стойки

Детали и расходники:

  • Емкость для трансмиссионного масла

Примечание:

Коробка передач довольно тяжелая и имеет не удобную для удерживания форму, поэтому рекомендуем снимать ее с помощником.

1. Установите автомобиль на подъемник.

Установите на подъемник автомобиль Hyundai Solaris

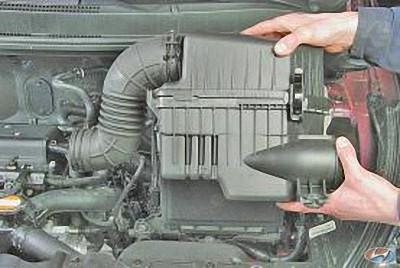

2. Снимите в сборе воздухоподводящий рукав и корпус воздушного фильтра, как описано здесь.

Снимите в сборе воздухоподводящий рукав на автомобиле Hyundai Solaris

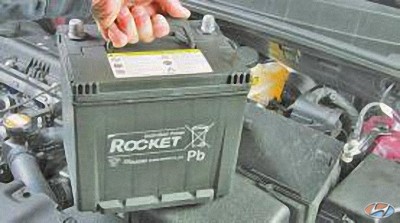

3. Снимите аккумуляторную батарею, как описано здесь.

Снимите аккумуляторную батарею на автомобиле Hyundai Solaris

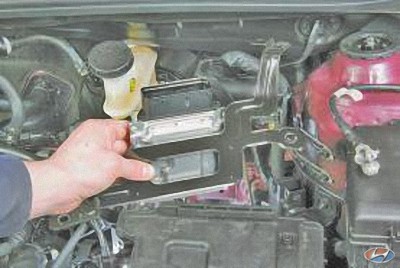

4. Снимите блок управления двигателем в сборе с кронштейном, как описано здесь.

Снимите блок управления двигателем в сборе с кронштейном на автомобиле Hyundai Solaris

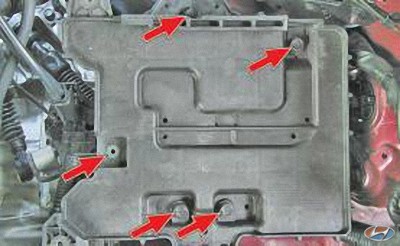

5. Выверните пять болтов крепления полки аккумуляторной батареи и снимите полку.

Снимите полку крепления аккумуляторной батареи на автомобиле Hyundai Solaris

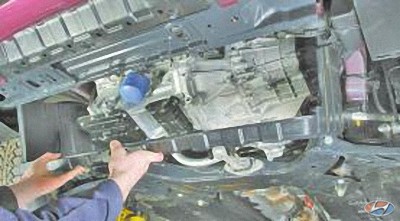

6. Снимите брызговик двигателя, как описано здесь.

Снимите брызговик двигателя на автомобиле Hyundai Solaris

7. Снимите стартер, как описано здесь.

Снимите стартер на автомобиле Hyundai Solaris

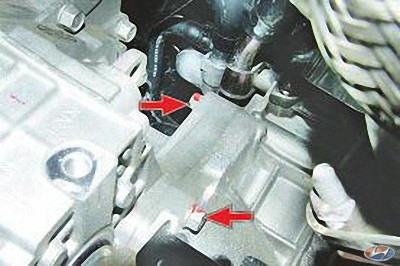

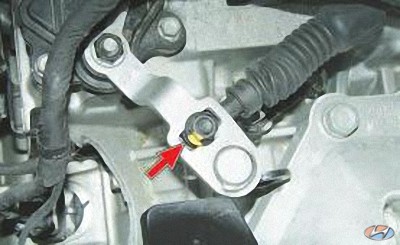

8. Отверните гайку крепления наконечника троса управления коробкой передач к рычагу переключателя диапазона передач на блоке управления коробкой передач.

Отверните крепления наконечника троса управления коробкой передач на автомобиле Hyundai Solaris

9. Извлеките наконечник оболочки троса управления коробкой передач из гнезда в кронштейне на корпусе коробки передач.

Извлеките наконечник оболочки троса управления коробкой передач на автомобиле Hyundai Solaris

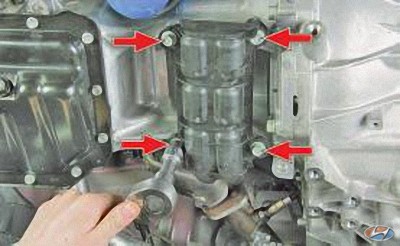

10. Выверните четыре болта крепления защитного кожуха люка гидротрансформатора и снимите кожух.

Выверните четыре болта крепления защитного кожуха на автомобиле Hyundai Solaris

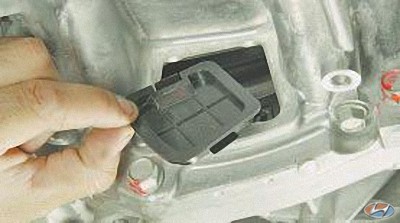

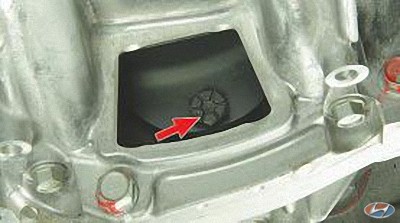

11. Снимите заглушку люка в картере гидротрансформатора.

Снимите заглушку люка в картере гидротрансформатора на автомобиле Hyundai Solaris

12. Аккуратно проворачивая ведущий диск за шлицы, отверните шесть гаек крепления гидротрансформатора к диску.

Отверните шесть гаек крепления гидротрансформатора к диску на автомобиле Hyundai Solaris

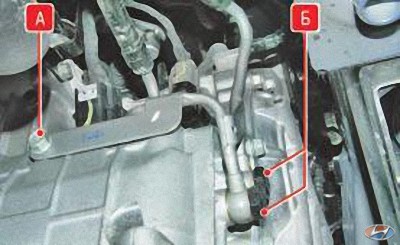

13. Выверните болты-штуцера Б трубопроводов системы охлаждения рабочей жидкости и болт А крепления кронштейнов трубопроводов к картеру коробки передач, отведите трубопроводы в сторону и слейте вытекающую жидкость в подходящую емкость.

Выверните болты-штуцера трубопроводов системы охлаждения рабочей жидкости и болт крепления кронштейнов трубопроводов на автомобиле Hyundai Solaris

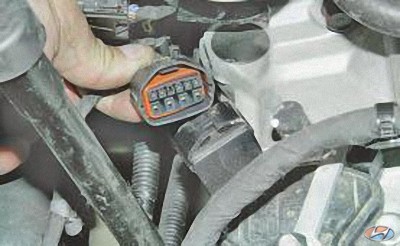

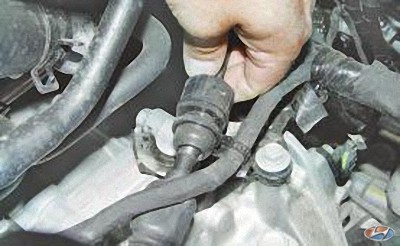

14. Отсоедините колодки жгута проводов, расположенные сверху рядом с маслоизмерительным щупом.

Отсоедините колодки жгута проводов на автомобиле Hyundai Solaris

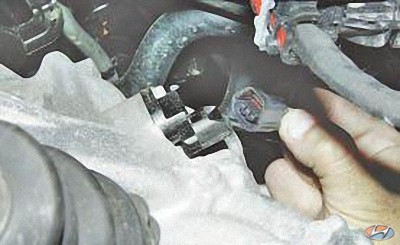

15. Отсоедините колодку жгута проводов, расположенную сверху в задней части коробки передач.

Отсоедините колодку жгута проводов в задней части коробки передач на автомобиле Hyundai Solaris

16. Отсоедините колодку жгута проводов, расположенную сверху в передней части коробки передач.

Отсоедините колодку жгута проводов в передней части коробки передач на автомобиле Hyundai Solaris

17. Извлеките пластмассовые фиксаторы крепления жгута проводов из кронштейнов, расположенных на коробке передач сверху спереди и справа.

Извлеките пластмассовые фиксаторы крепления жгута проводов из кронштейнов на автомобиле Hyundai Solaris

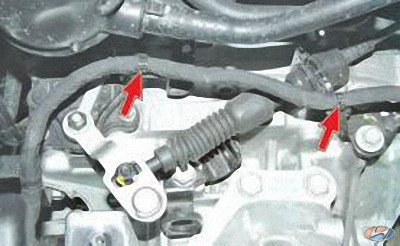

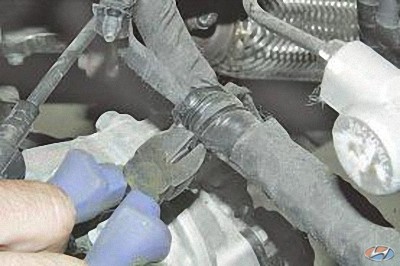

18. Разрежьте расположенный сверху хомут, соединяющий два жгута проводов.

Разрежьте расположенный сверху хомут, соединяющий два жгута проводов на автомобиле Hyundai Solaris

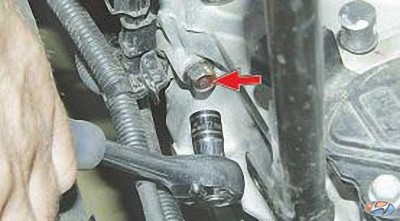

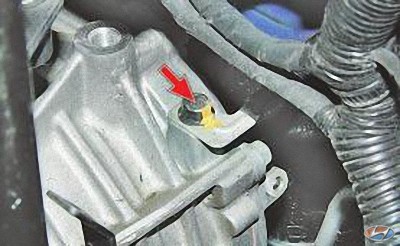

19. Выверните болт крепления провода «массы».

Выверните болт крепления провода «массы» на автомобиле Hyundai Solaris

20. Отсоедините провод «массы» от коробки передач.

Отсоедините провод «массы» от коробки передач на автомобиле Hyundai Solaris

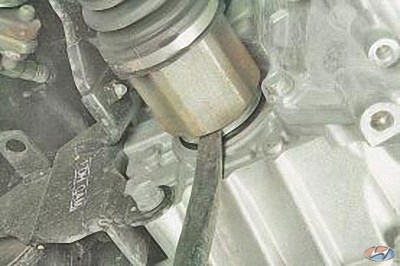

21. Снимите приводы передних колес, как описано здесь.

Снимите приводы передних колес на автомобиле Hyundai Solaris

Примечание:

При снятии приводов может вытечь часть рабочей жидкости. Чтобы избежать этого подставьте подходящую емкость под коробку передач.​

22. Выверните пять болтов крепления задней опоры подвески силового агрегата.

Выверните крепления задней опоры подвески силового агрегата на автомобиле Hyundai Solaris

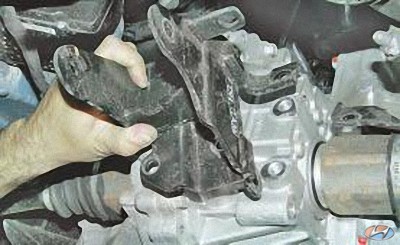

23. Снимите кронштейн задней опоры подвески силового агрегата.

Снимите кронштейн задней опоры подвески силового агрегата на автомобиле Hyundai Solaris

Примечание:

Кронштейн задней опоры подвески силового агрегата рекомендуется снимать для получения лучшего доступа к элементам крепления коробки передач.​

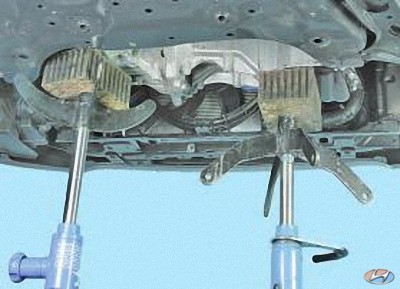

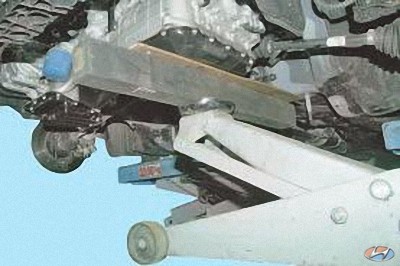

24. Установите под двигатель опорные стойки или вывесите его с помощью грузоподъемного механизма.

Установите опоры под двигатель и коробку передач на автомобиле Hyundai Solaris

Примечание:

Аналогичную опору установите под коробку передач.

25. Выверните болты крепления левой опоры подвески силового агрегата к кронштейну на коробке передач.

Выверните болты крепления левой опоры подвески силового агрегата на автомобиле Hyundai Solaris

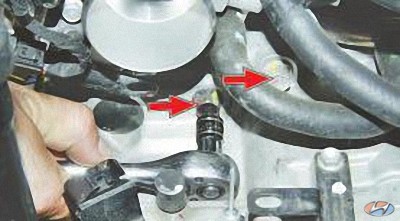

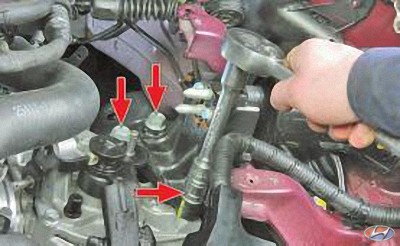

26. Выверните болты крепления коробки передач к двигателю, один сверху.

Выверните болты крепления коробки передач к двигателю на автомобиле Hyundai Solaris

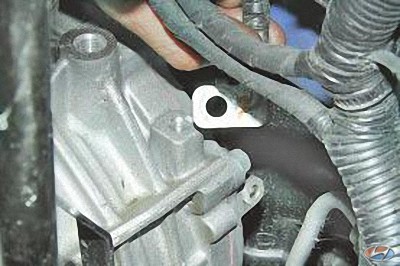

27. Выверните болты крепления коробки передач к двигателю, два под дроссельным узлом.

Выверните болты под дроссельным узлом на автомобиле Hyundai Solaris

28. Выверните болты крепления коробки передач к двигателю, два сзади.

Выверните болты крепления коробки передач к двигателю, два сзади на автомобиле Hyundai Solaris

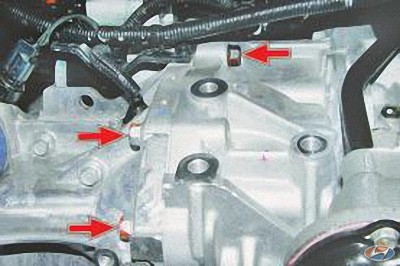

29. Выверните болты крепления коробки передач к двигателю, три спереди.

Выверните болты крепления коробки передач к двигателю, три спереди на автомобиле Hyundai Solaris

30. Выверните болты крепления коробки передач к двигателю, два снизу.

Выверните болты крепления коробки передач к двигателю, два снизу на автомобиле Hyundai Solaris

31. Сдвиньте коробку передач назад и аккуратно снимите коробку передач с автомобиля.

Сдвиньте коробку передач назад и аккуратно снимите коробку передач с автомобиля Hyundai Solaris

32. Установите коробку передач и все снятые, детали и узлы в порядке, обратном снятию.

33. Проверьте уровень рабочей жидкости, как описано здесь.

ПОЛЕЗНЫЕ СОВЕТЫ:

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь в том, что ее неисправности неустранимы без снятия (недостаточный уровень рабочей жидкости, дефекты привода, ослабление крепления коробки и пр.).
