Замена ламп Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская малая
  • Отвертка крестовая средняя
  • Гаечный ключ торцевой Г-образный 10 мм
  • Монтажная лопатка (при необходимости)

Детали и расходники:

  • Спирт (при необходимости)
  • Ветошь (при необходимости)
  • Салфетка (при необходимости)
  • Лампа дальнего и ближнего света Н4 L/L (60/55 Вт) - 2 шт.
  • Лампа переднего габаритного огня W5W L/L (5 Вт) - 2 шт.
  • Лампа переднего указателя поворота в блок-фаре РY21W (21 Вт) - 2 шт.
  • Боковой указатель поворота на передних крыльях WY5W (5 Вт) - 2 шт.
  • Лампа света заднего хода в правом заднем фонаре W16W (16 Вт) - 1 шт.
  • Лампа заднего противотуманного фонаря в левом фонаре, тип лампы PR21W (21 Вт) - 1 шт.
  • Лампа заднего указателя поворота P21W (21 Вт) - 2 шт.
  • Лампа заднего стоп-сигнала P21/5W (21/5 Вт) - 2 шт.
  • Лампа заднего габаритного огня P21/5W (21/5 Вт) - 2 шт.
  • Лампы фонарей освещения номерного знака W5W L/L (5 Вт) - 2 шт.
  • Лампа освещения багажника C5W (5 Вт) - 1 шт.
  • Лампа дополнительного стоп-сигнала W16W (16 Вт) - 1 шт.
  • Лампа индивидуального освещения салона C8W (8 Вт) - 2 шт.
  • Лампа общего освещения салона C8W (8 Вт) - 1 шт.
  • Лампа комбинации приборов W1 - 2 шт.

ПРЕДУПРЕЖДЕНИЕ:

Перед заменой ламп отсоедините провод от клеммы «минус» аккумуляторной батареи.

Для замены лампы ближнего/дальнего света фар выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

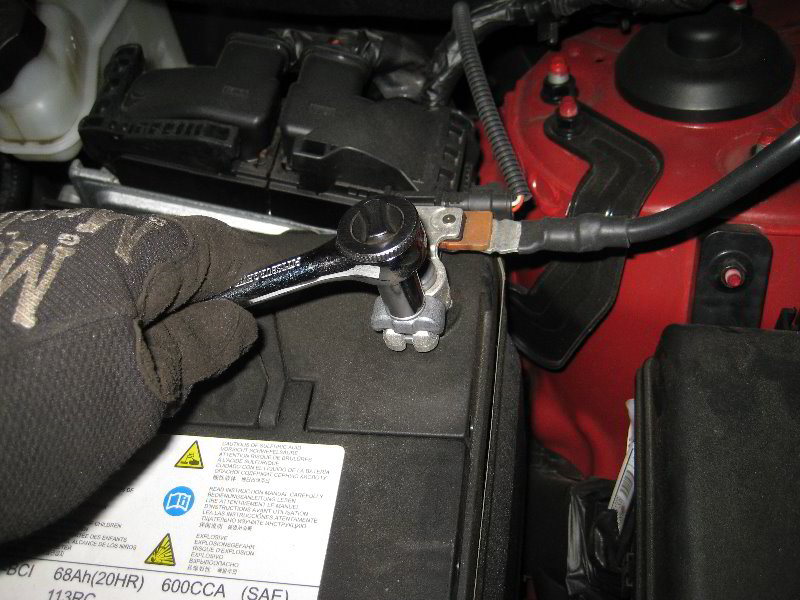

Отсоединить провод от клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Поверните против часовой стрелки, снимите крышку лампы ближнего/дальнего света и лампы габаритного огня.

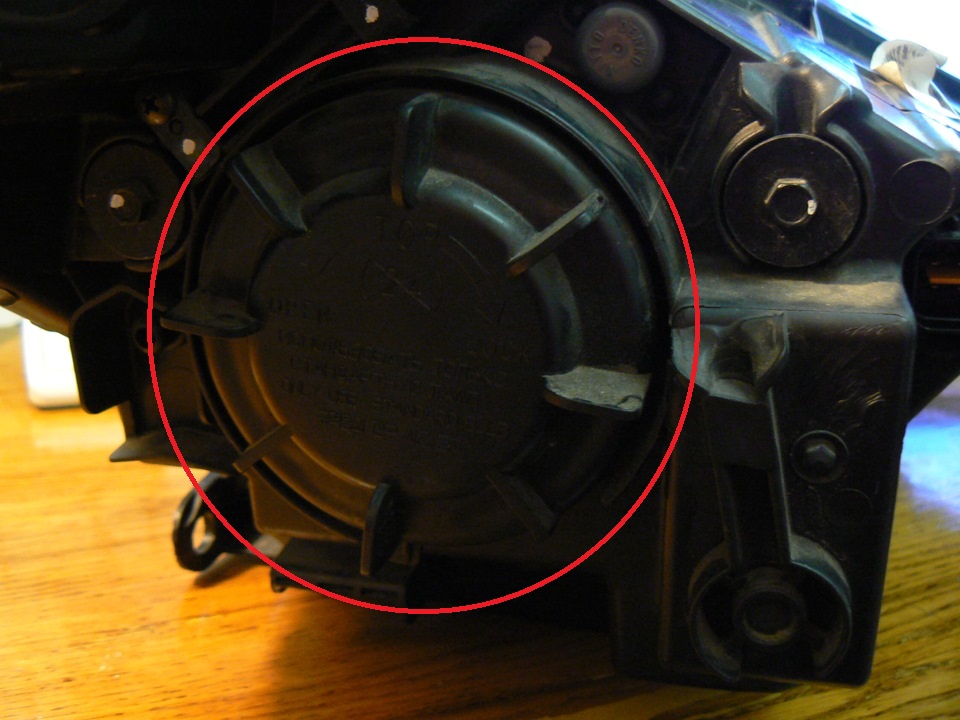

Снять крышку блок-фары ламп ближнего/дальнего света и лампы габаритного огня на автомобиле Hyundai Solaris

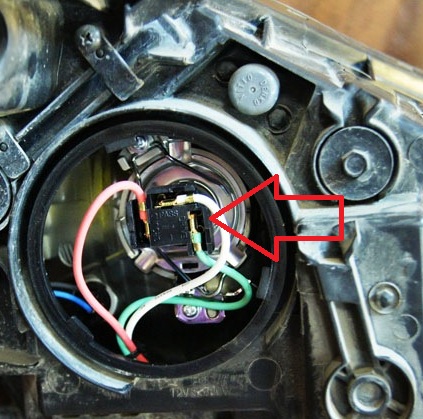

3. Отсоедините колодку жгута проводов от лампы ближнего/дальнего света.

Снять колодку жгута проводов от лампы ближнего/дальнего света на автомобиле Hyundai Solaris

4. Выведите пружинный фиксатор из паза на отражателе, откиньте фиксатор и извлеките лампу ближнего/дальнего света.

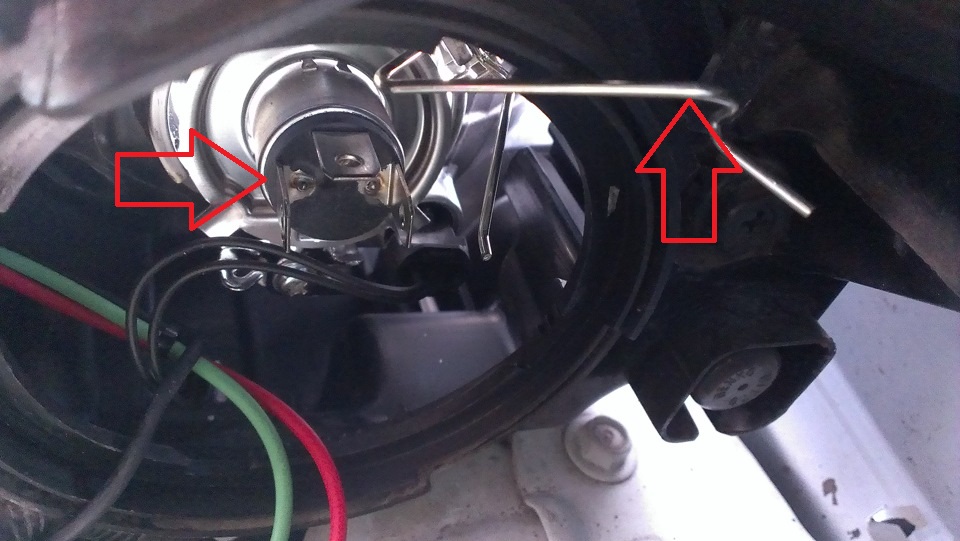

Снять лампу с блок-фары ближнего/дальнего света на автомобиле Hyundai Solaris

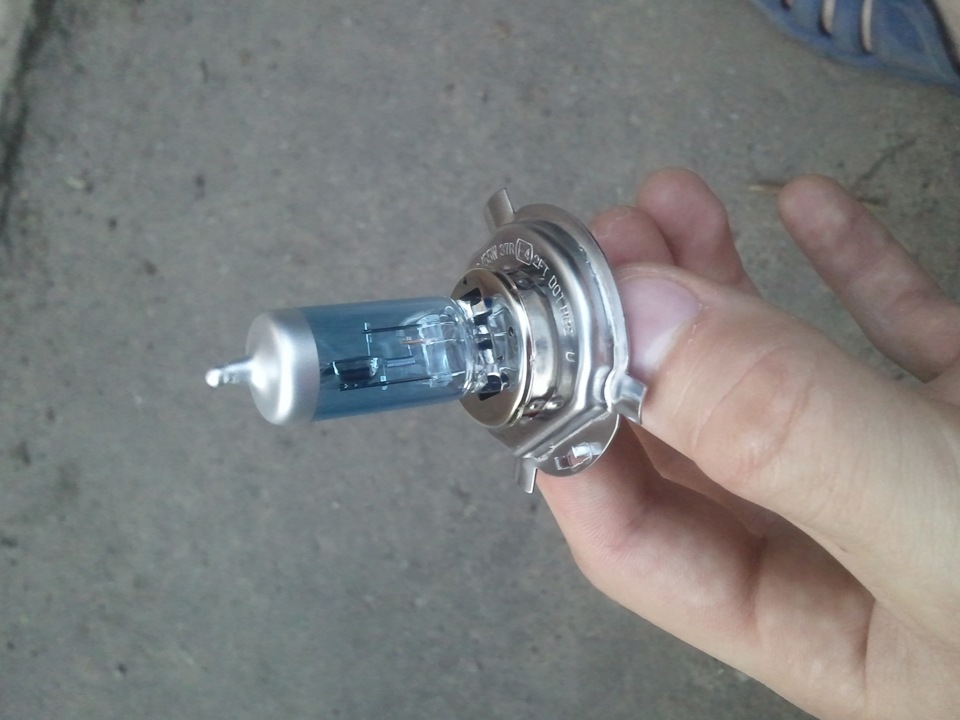

Лампа ближнего/дальнего света на автомобиле Hyundai Solaris

Лампа ближнего/дальнего света.

5. Установите лампу Н4 L/L (60/55 Вт) ближнего/дальнего света в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ:

Не касайтесь пальцами колбы лампы, так как лампа сильно нагревается и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся пятна, удалите их салфеткой, смоченной спиртом.

Для замены лампы габаритного огня выполните следующее:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод от клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Поверните против часовой стрелки, снимите крышку лампы ближнего/дальнего света и лампы габаритного огня.

Снимите на блок-фаре крышку лампы ближнего/дальнего света и лампы габаритного огня на автомобиле Hyundai Solaris

3. Извлеките плафон лампы габаритного огня из отражателя.

Снять плафон лампы габаритного огня из отражателя на автомобиле Hyundai Solaris

4. Извлеките лампу из плафона.

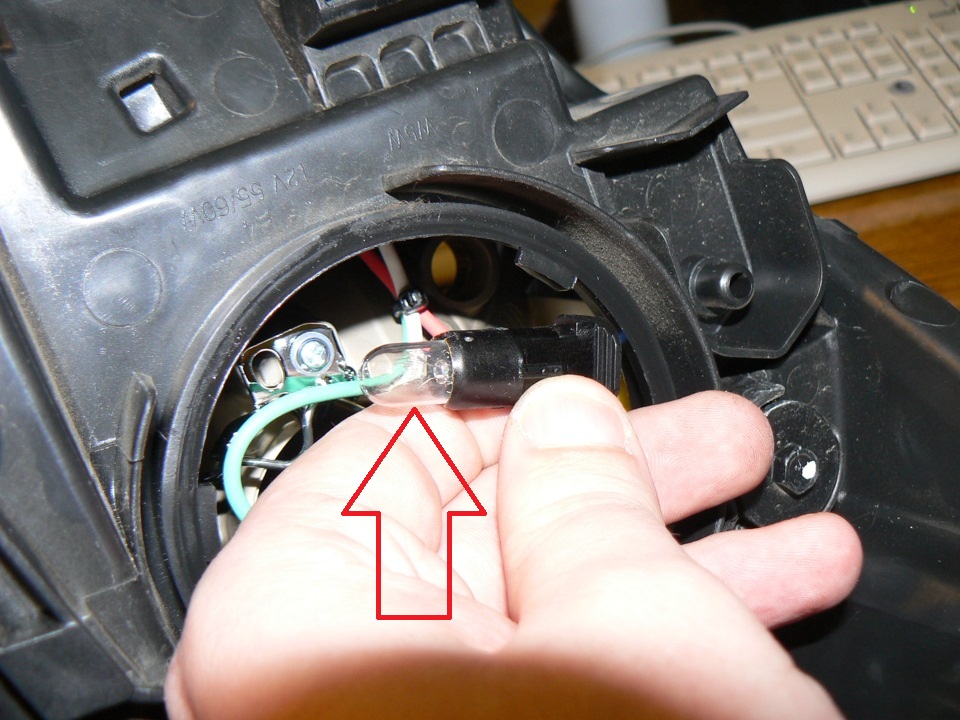

Извлечь лампу габаритного огня из плафона на автомобиле Hyundai Solaris

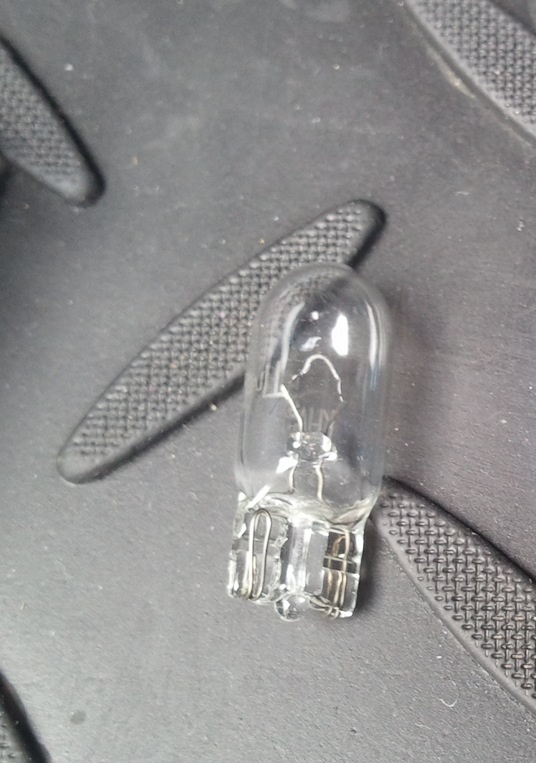

Лампа габаритного огня на автомобиле Hyundai Solaris

Лампа габаритного огня.

5. Установите лампу W5W L/L (5 Вт) габаритного огня в порядке, обратном снятию.

Для замены лампы переднего указателя поворота выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Поверните патрон лампы указателя поворота против часовой стрелки и извлеките патрон с лампой из блок-фары.

Снять патрон лампы указателя поворота на автомобиле Hyundai Solaris

2. Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона.

Отсоединить лампу бокового указателя поворота из плафона на автомобиле Hyundai Solaris

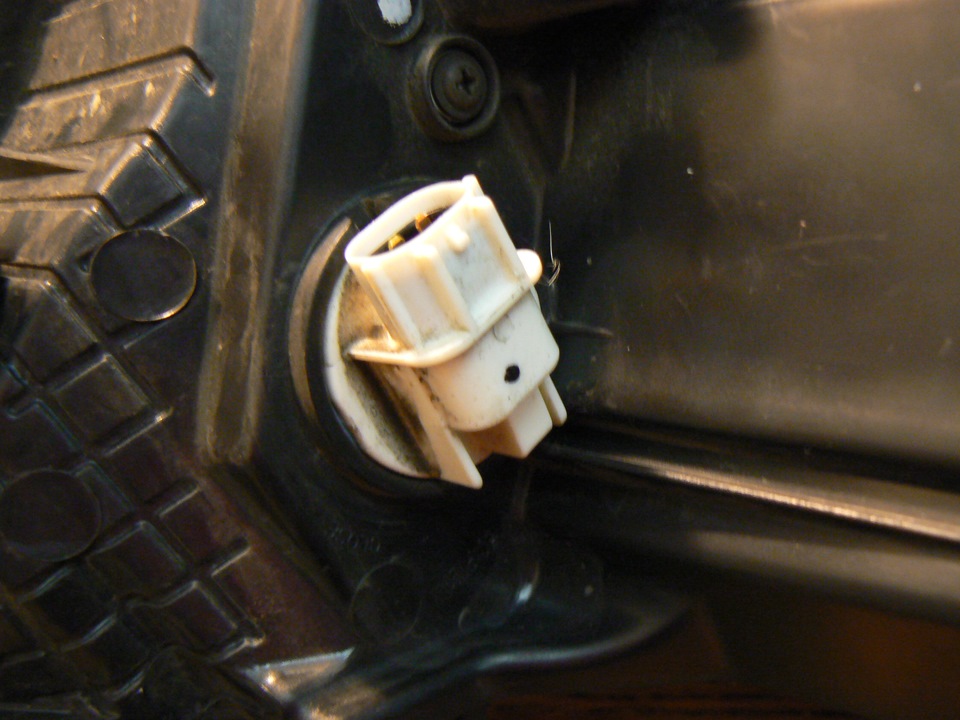

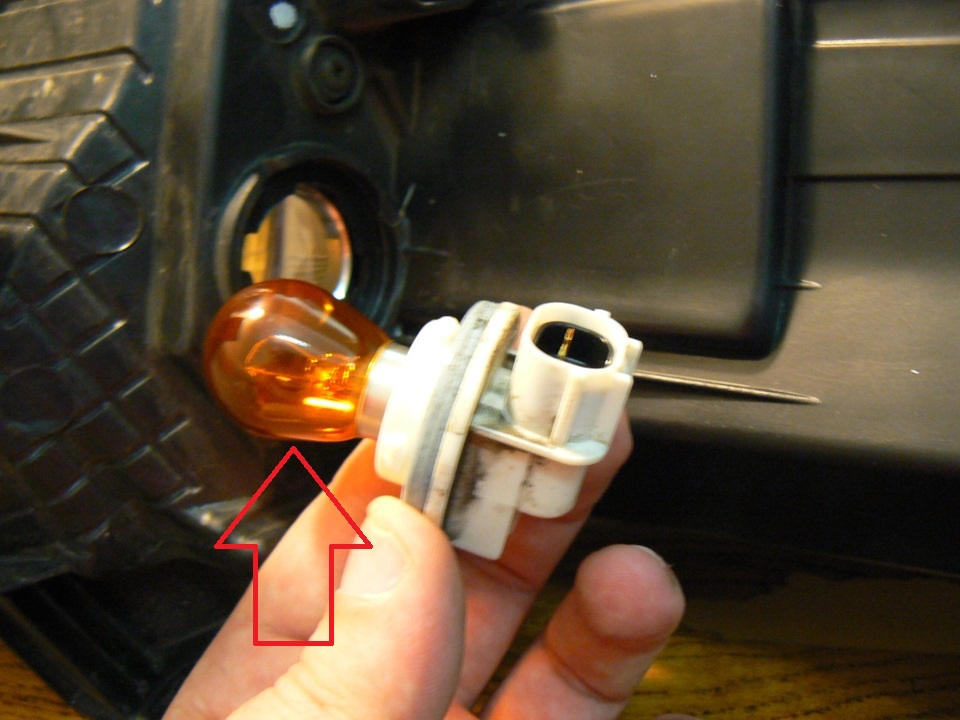

Лампа указателя поворота в блок-фаре на автомобиле Hyundai Solaris

Лампа указателя поворота в блок-фаре.

3. Установите лампу РY21W (21 Вт) переднего указателя поворота в порядке, обратном снятию.

Для замены лампы бокового фонаря указателя поворота выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

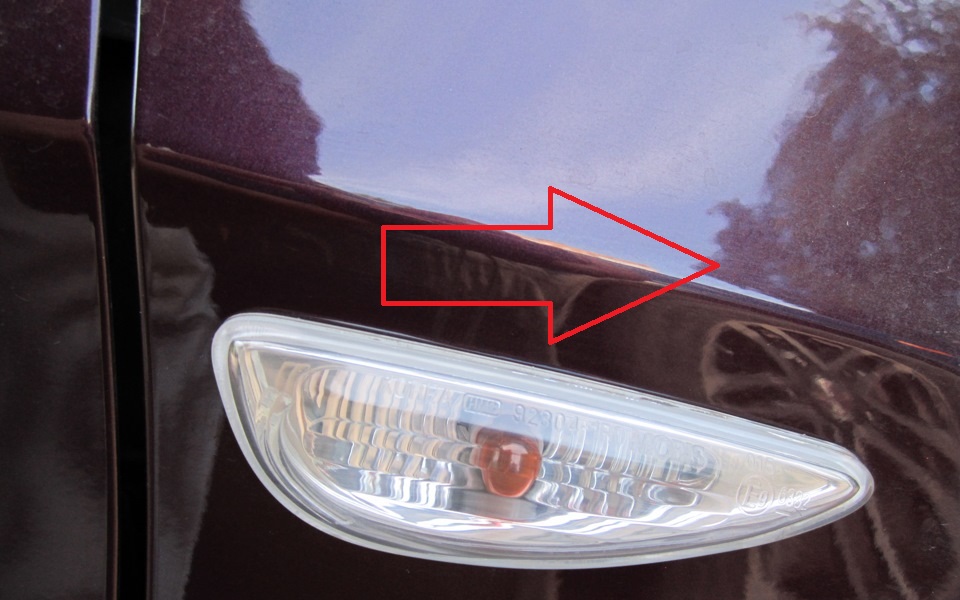

2. Сдвиньте фонарь указателя поворота вперед по направлению движения автомобиля и извлеките его из проема в крыле.

Снять указатель бокового поворота из крыла на автомобиле Hyundai Solaris

3. Проверните патрон против часовой стрелки и извлеките его из фонаря указателя поворота.

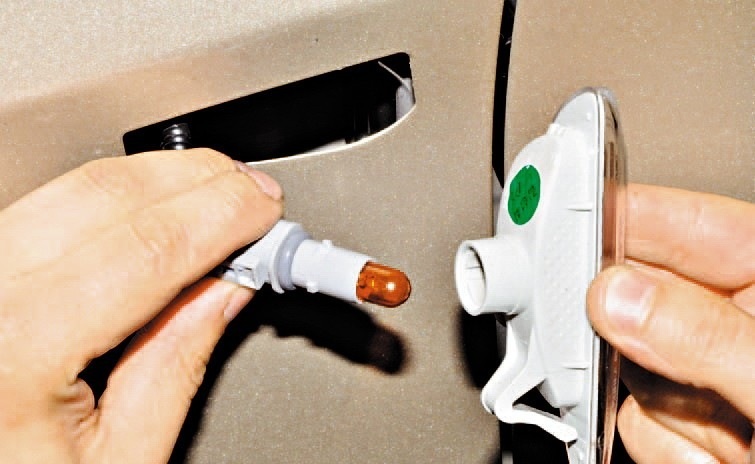

Снять лампу из бокового фонаря указателя поворота на автомобиле Hyundai Solaris

4. Извлеките лампу из патрона.

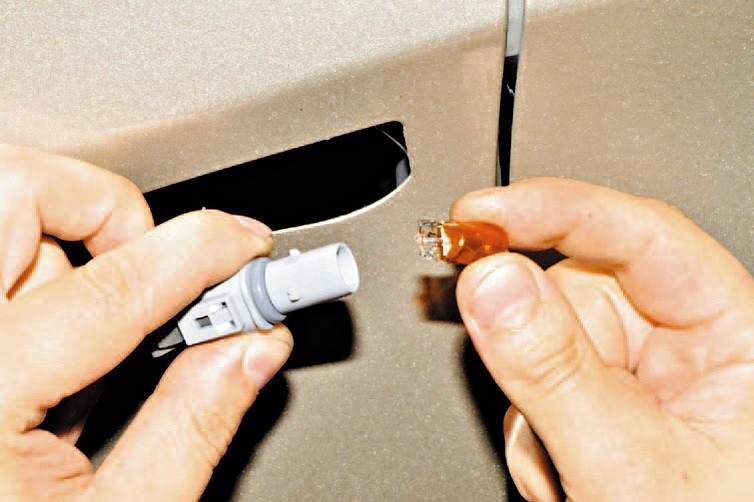

Снять лампу бокового указателя поворота в крыле на автомобиле Hyundai Solaris

Лампа бокового повторителя поворота на автомобиле Hyundai Solaris

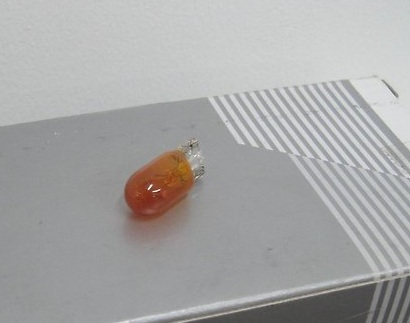

Лампа бокового фонаря указателя поворота.

5. Установите лампу WY5W (5 Вт) бокового фонаря указателя поворота в порядке, обратном снятию.

Для замены лампы заднего противотуманного света (лампы света заднего хода в правом заднем фонаре) выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Отстегните фиксаторы и откройте крышку технологического отверстия в боковой облицовке багажника.

Отстегнуть фиксаторы крышки технологического отверстия в боковой облицовке багажника на автомобиле Hyundai Solaris

3. Поверните патрон лампы против часовой стрелки и извлеките его из корпуса фонаря.

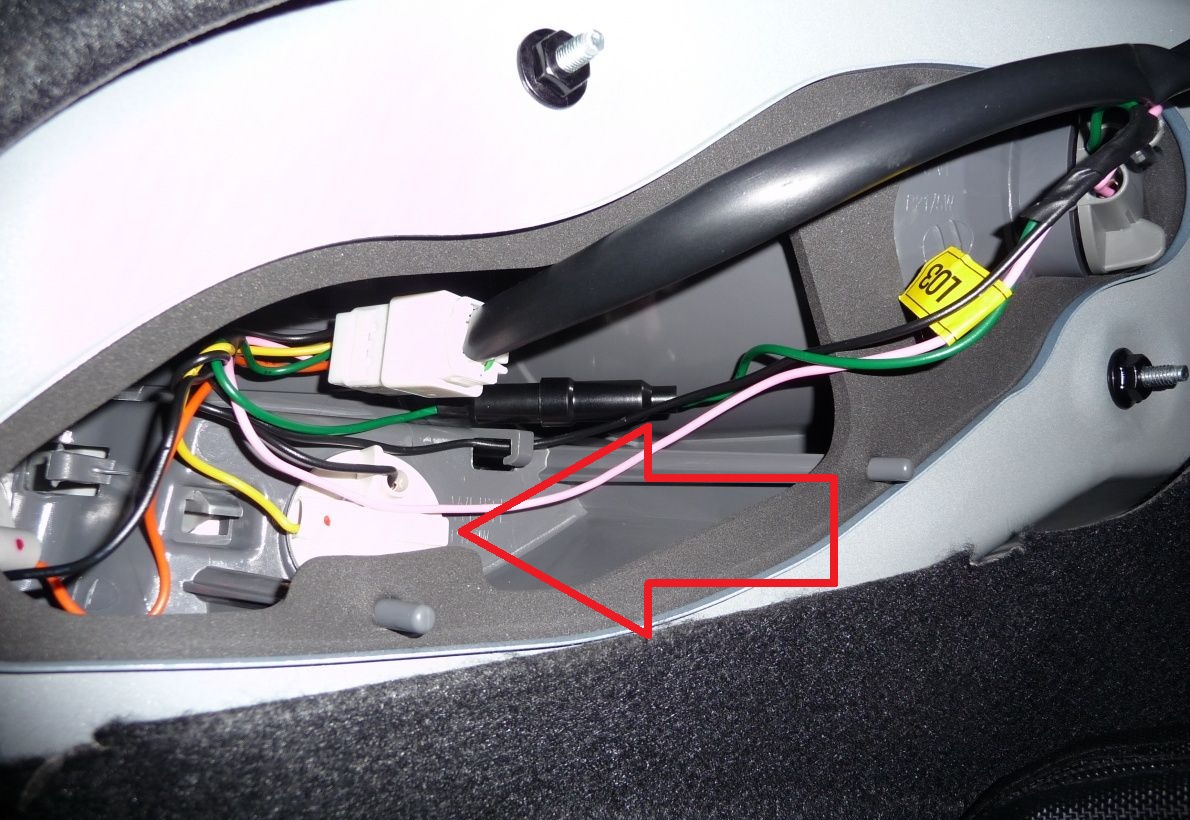

Расположение задней противотуманной лампы/лампы заднего хода на автомобиле Hyundai Solaris

4. Нажмите на лампу, поверните ее против часовой стрелки и извлеките лампу из патрона.

Снять лампу противотуманного света/лампу заднего хода на автомобиле Hyundai Solaris

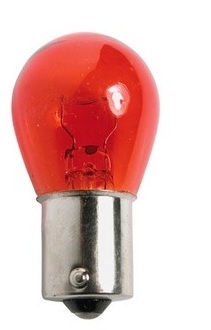

Лампа заднего хода на автомобиле Hyundai Solaris

Лампа заднего хода.

5. Установите лампу заднего хода W16W (16 Вт) в правом фонаре в порядке, обратном снятию.

Примечание:

Лампа заднего противотуманного фонаря в левом фонаре PR21W (21 Вт).

Для замены лампы заднего указателя поворота выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» от аккумуляторной батареи на автомобиле Hyundai Solaris

2. Отстегните фиксаторы и откройте крышку технологического отверстия в боковой облицовке багажника.

Отстегнуть фиксаторы крышки технологического отверстия в боковой облицовке багажника на автомобиле Hyundai Solaris

3. Поверните патрон лампы заднего указателя поворота против часовой стрелки и извлеките патрон с лампой из корпуса фонаря.

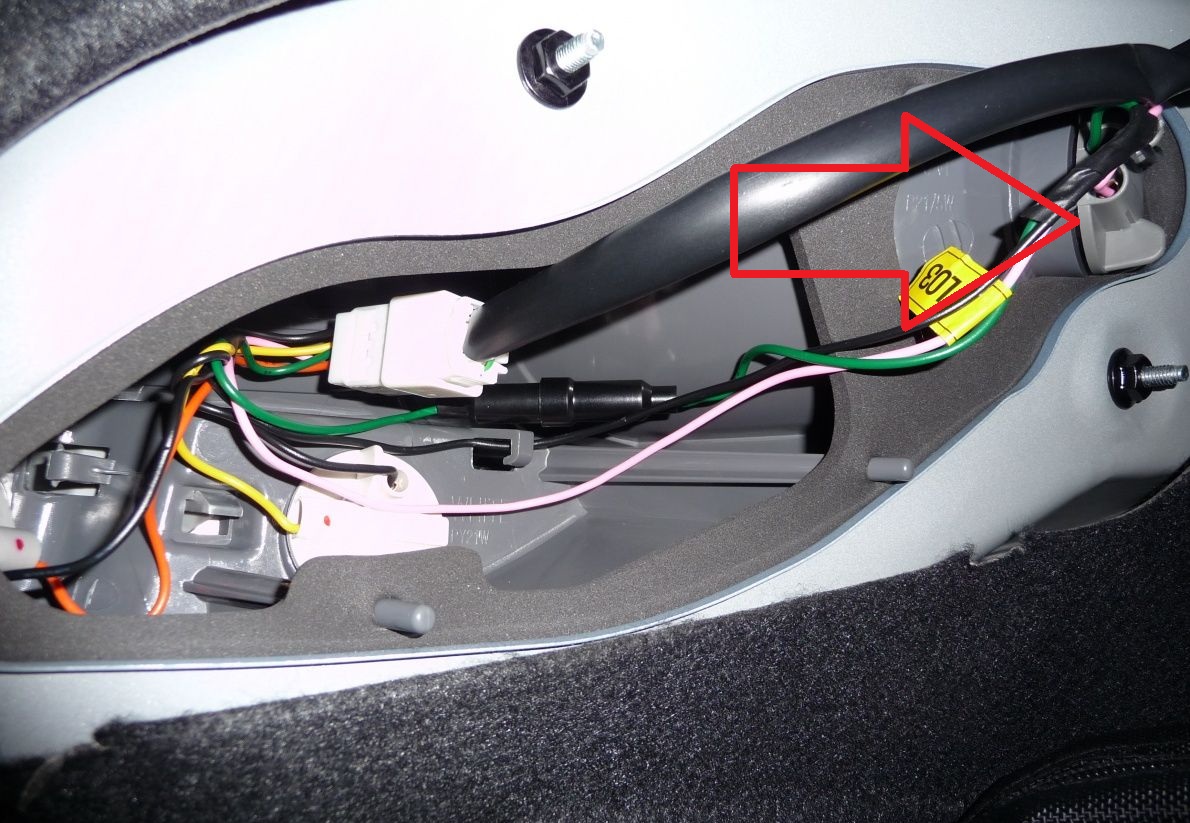

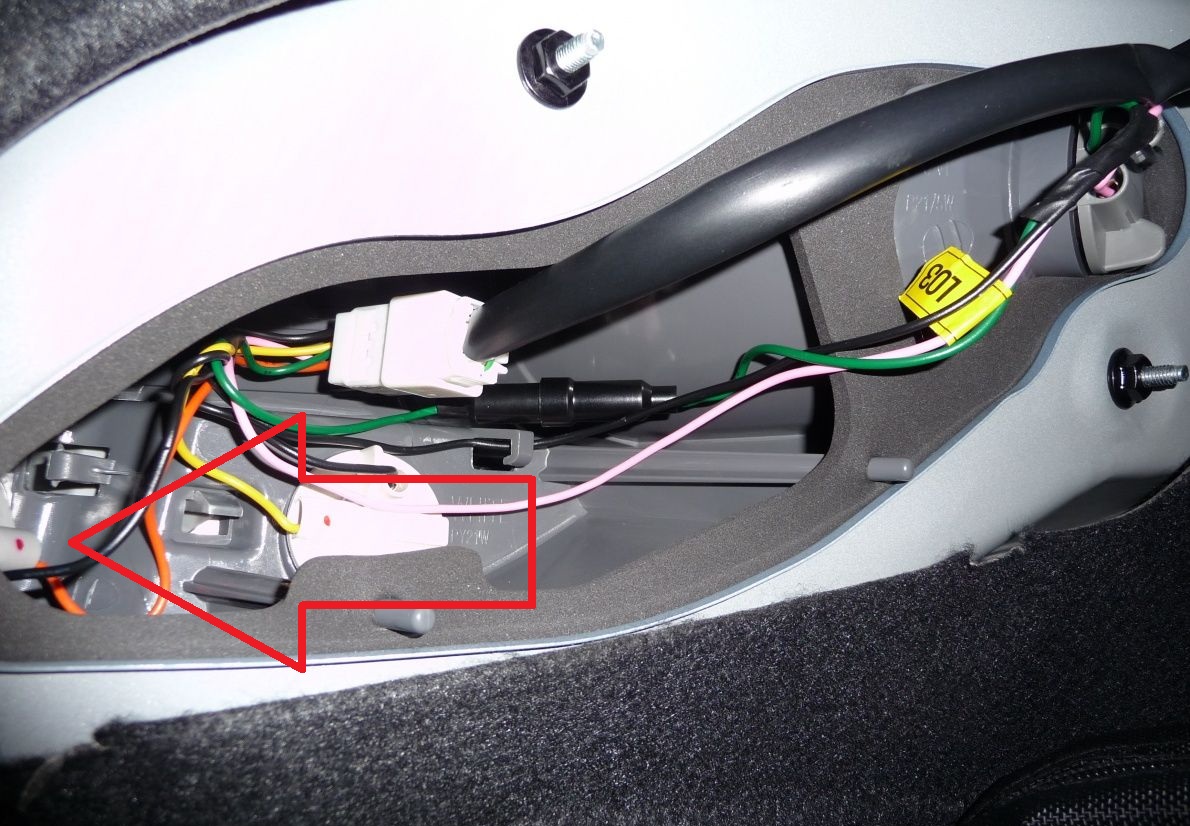

Расположение лампы заднего указателя поворота на автомобиле Hyundai Solaris

4. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.

Снять лампу заднего указателя поворота на автомобиле Hyundai Solaris

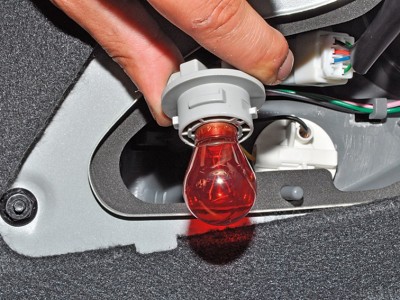

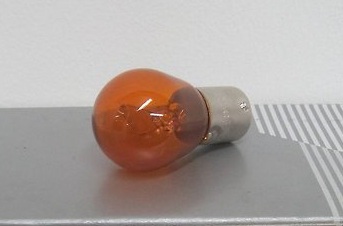

Лампа заднего указателя поворота на автомобиле Hyundai Solaris

Лампа заднего указателя поворота.

5. Установите лампу P21W (21 Вт) заднего указателя поворота в порядке, обратном снятию.

Для замены лампы стоп-сигнала/заднего габаритного огня выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» от аккумуляторной батареи на автомобиле Hyundai Solaris

2. Отстегните фиксаторы и откройте крышку технологического отверстия в боковой облицовке багажника.

Отстегнуть фиксаторы крышки технологического отверстия в боковой облицовке багажника на автомобиле Hyundai Solaris

3. Поверните патрон лампы против часовой стрелки, и извлеките патрон с лампой из корпуса фонаря.

Снять патрон лампы стоп-сигнала/заднего габаритного огня на автомобиле Hyundai Solaris

Снять лампу стоп-сигнала/заднего габаритного огня на автомобиле Hyundai Solaris

4. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.

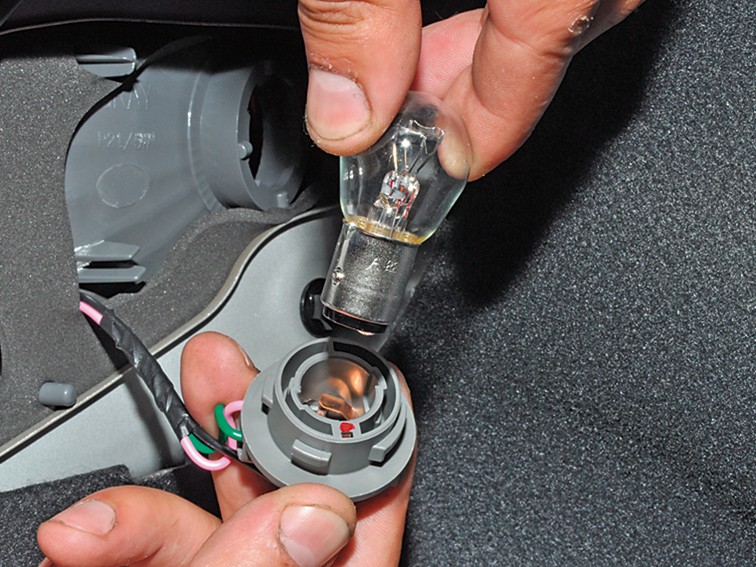

Снять лампу стоп-сигнала/заднего габаритного огня из патрона на автомобиле Hyundai Solaris

5. Установите лампу P21/5W (21/5 Вт) в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» от аккумуляторной батареи на автомобиле Hyundai Solaris

2. Поверните патрон лампы освещения номерного знака против часовой стрелки и извлеките патрон с лампой из корпуса фонаря.

Снять патрон освещения номерного знака на автомобиле Hyundai Solaris

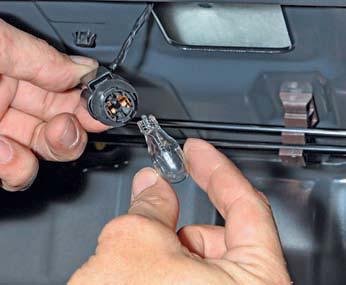

3. Извлеките лампу из патрона.

Снять лампу освещения номерного знака на автомобиле Hyundai Solaris

Примечание:

Аналогично замените лампу в другом фонаре освещения номерного знака.​

Лампа освещения номерного знака на автомобиле Hyundai Solaris

Лампа освещения номерного знака.

4. Установите лампу W5W L/L (5 Вт) фонаря освещения номерного знака в порядке, обратном снятию.

Для замены ламп в плафоне освещения багажника выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» от аккумуляторной батареи на автомобиле Hyundai Solaris

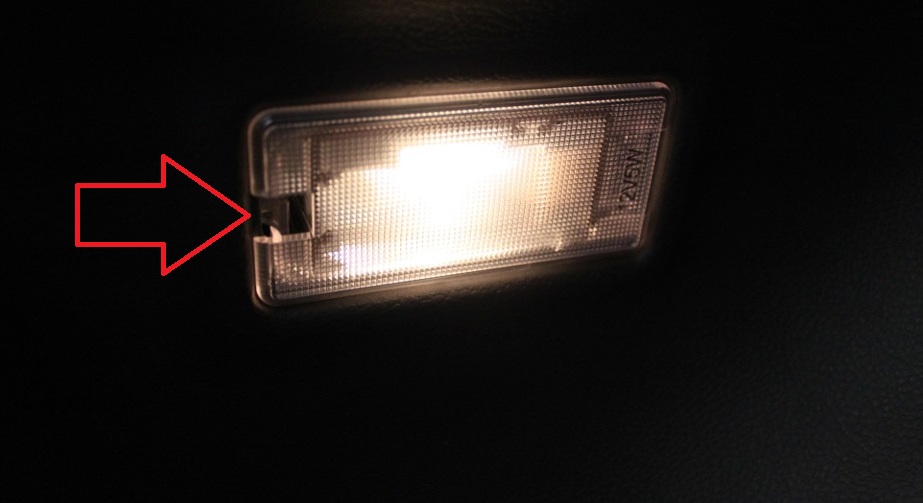

2. Отожмите фиксатор и извлеките плафон из проема.

Снять плафон освещения багажника на автомобиле Hyundai Solaris

3. Отожмите пружинный контакт и извлеките лампу.

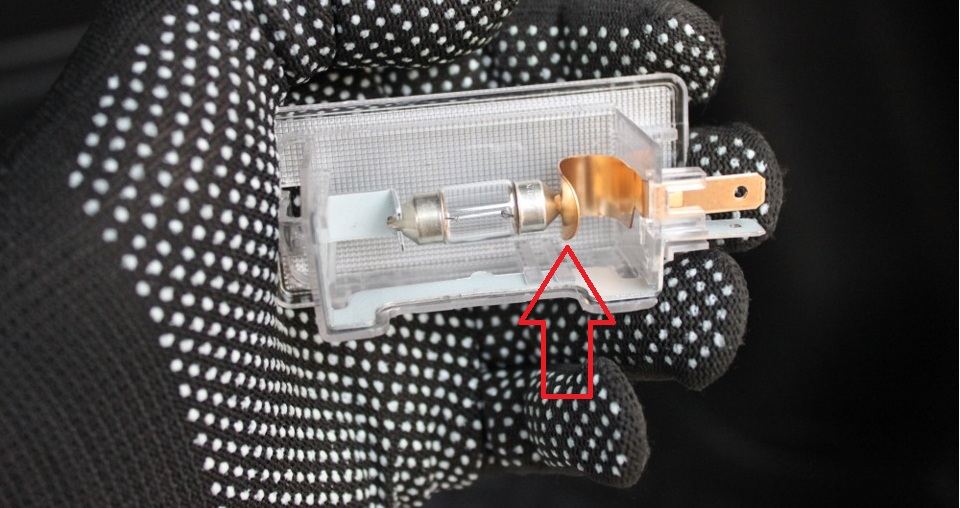

Отжать фиксатор плафона освещения багажника, и снять лампу освещения багажника на автомобиле Hyundai Solaris

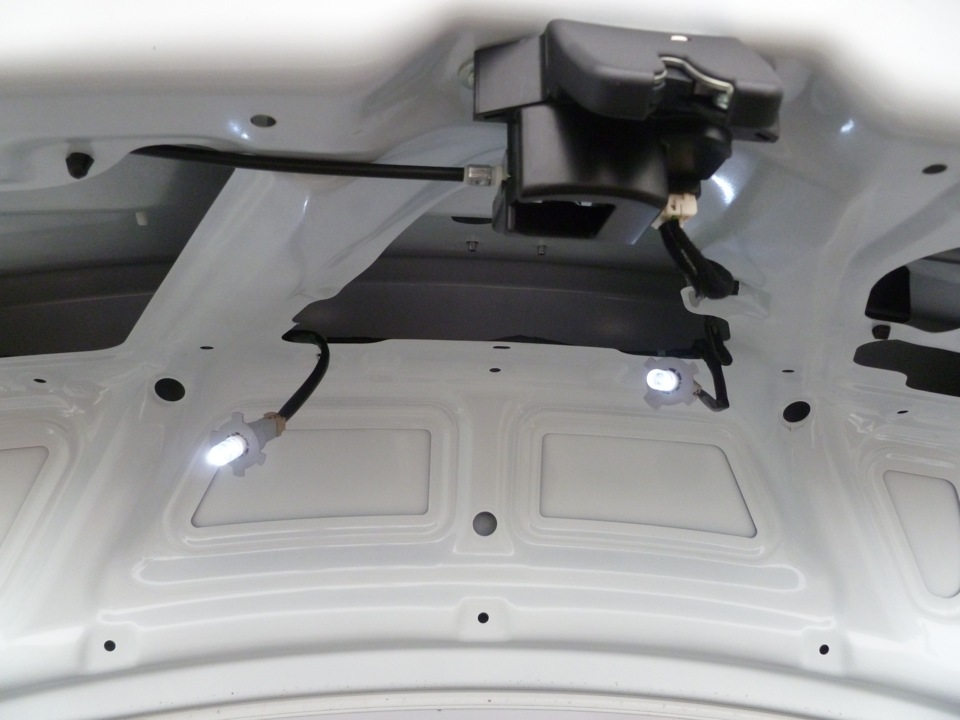

Лампа освещения багажника на автомобиле Hyundai Solaris

Лампа освещения багажника.

4. Установите лампу C5W (5 Вт) освещения багажника в порядке, обратном снятию.

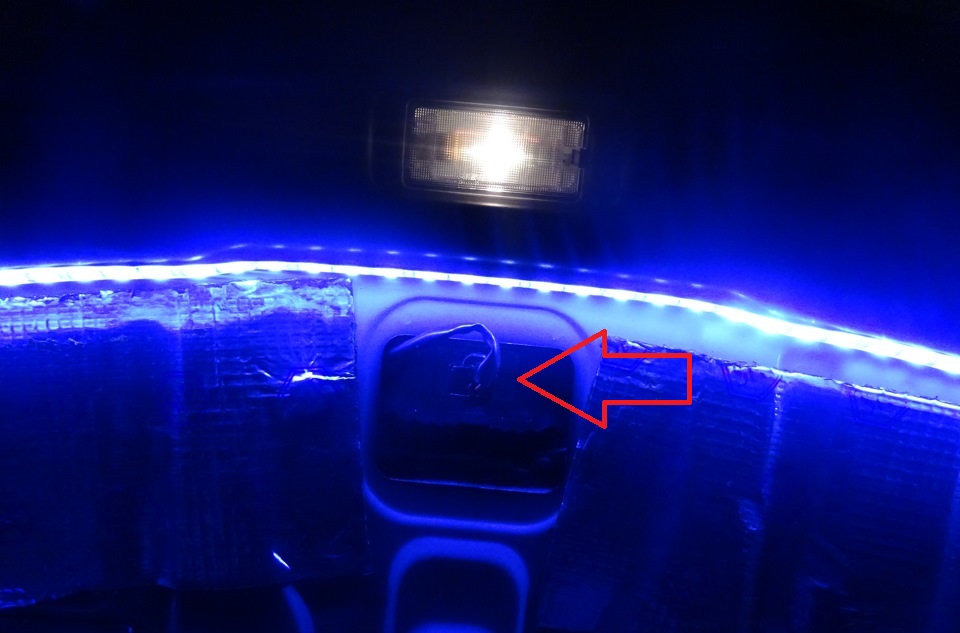

Для замены ламп дополнительного стоп-сигнала выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» от аккумуляторной батареи на автомобиле Hyundai Solaris

2. Поверните патрон лампы освещения дополнительного стоп-сигнала против часовой стрелки и извлеките патрон с лампой из корпуса фонаря.

Снять патрон лампы дополнительного стоп-сигнала на автомобиле Hyundai Solaris

3. Извлеките лампу из плафона.

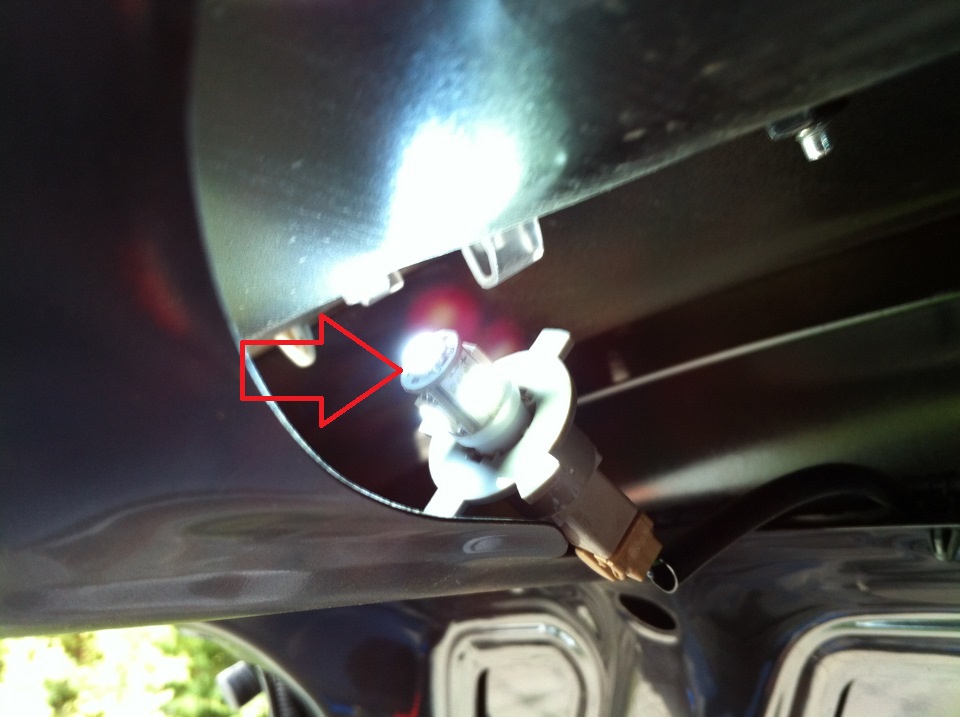

Снять лампу дополнительного стоп-сигнала на автомобиле Hyundai Solaris

4. Установите лампу W16W (16 Вт) дополнительного стоп-сигнала в порядке, обратном снятию.

Для замены ламп в плафоне индивидуального освещения выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» от аккумуляторной батареи на автомобиле Hyundai Solaris

2. Подденьте отверткой или монтажной лопаткой и, преодолевая усилие фиксаторов, снимите рассеиватель плафона индивидуального освещения места пассажира.

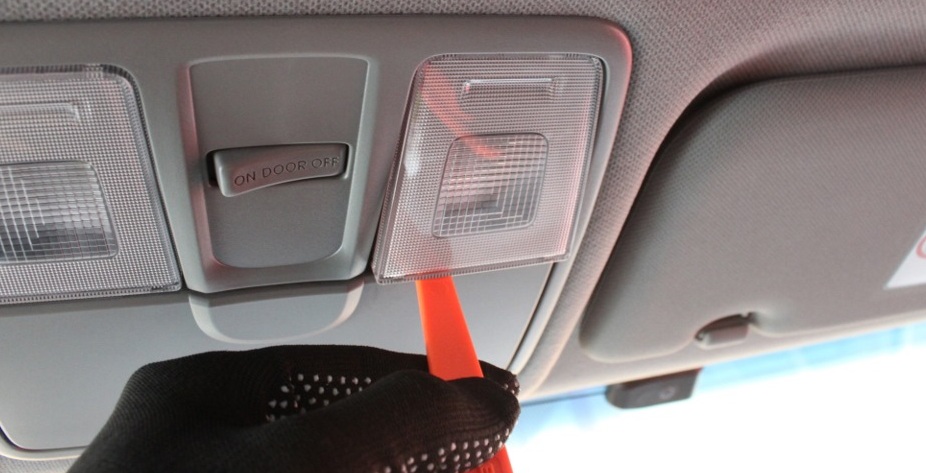

Снять рассеиватель плафона индивидуального освещения на автомобиле Hyundai Solaris

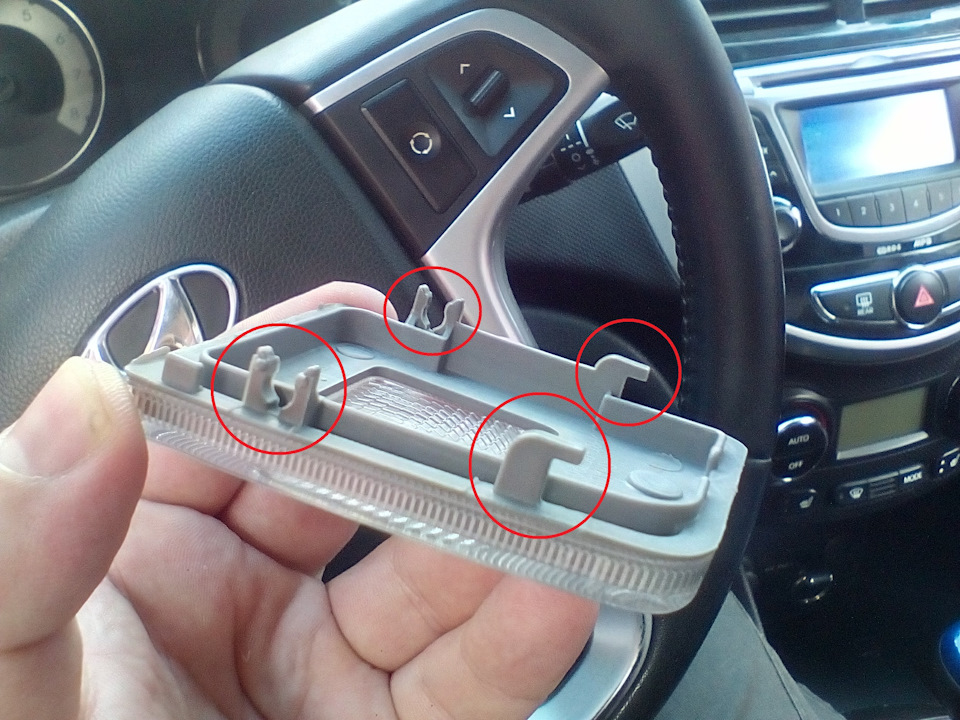

Крепление рассеивателя плафона индивидуального освещения на автомобиле Hyundai Solaris

Крепление рассеивателя плафона индивидуального освещения.

3. Преодолевая сопротивление пружинных контактов, извлеките лампу.

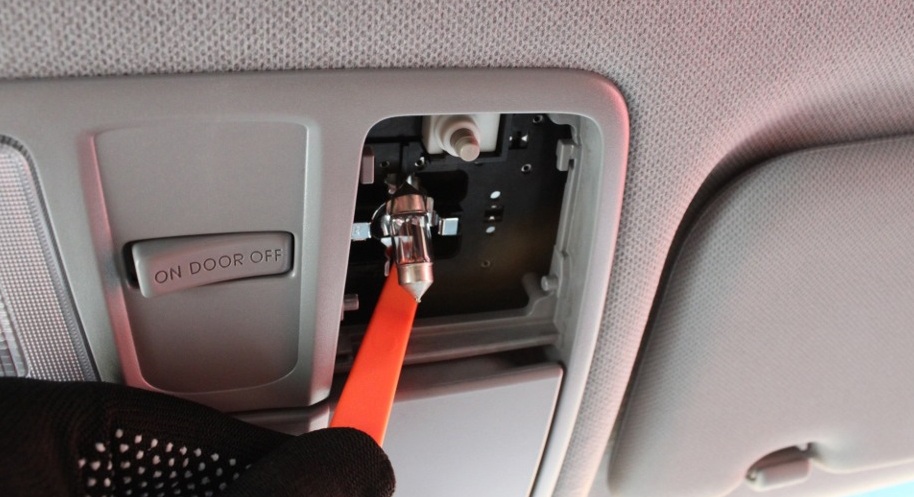

Снять лампу индивидуального освещения на автомобиле Hyundai Solaris

Примечание:

Аналогично замените лампу индивидуального освещения места водителя.

Лампа индивидуального освещения на автомобиле Hyundai Solaris

4. Установите лампы C8W (8 Вт) индивидуального освещения в порядке, обратном снятию.

Для замены лампы в плафоне общего освещения выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Подденьте отверткой и, преодолевая усилие фиксаторов, снимите рассеиватель плафона общего освещения салона.

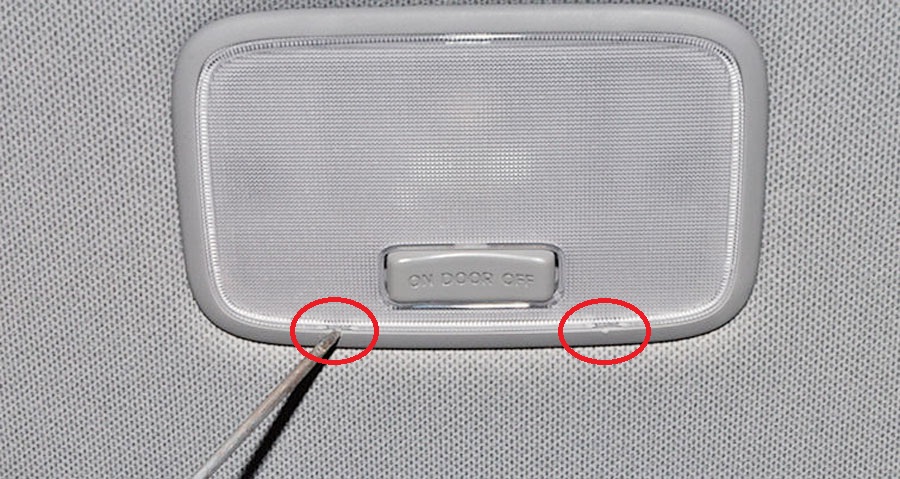

Снять рассеиватель плафона общего освещения салона на автомобиле Hyundai Solaris

3. Преодолевая сопротивление пружинных контактов, извлеките лампу.

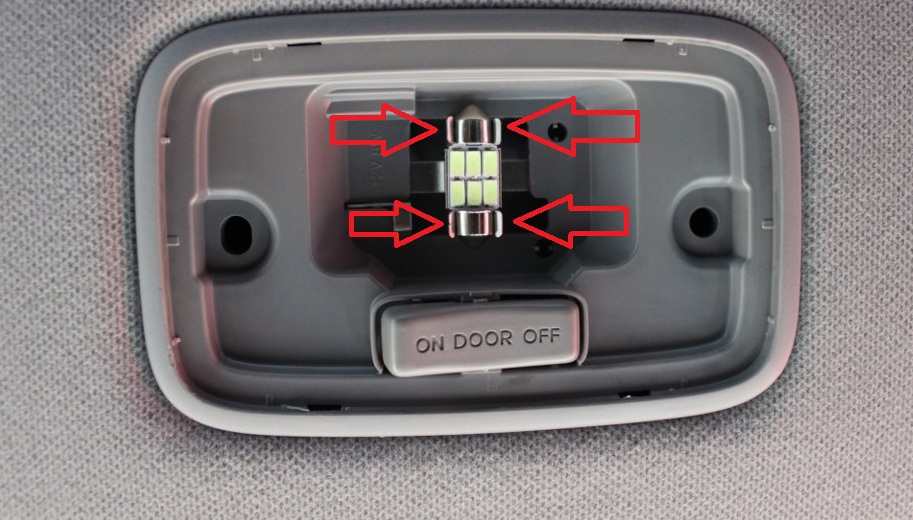

Снять лампу общего освещения салона на автомобиле Hyundai Solaris

Примечание:

На фото установлена диодная лампочка.

Лампа общего освещения салона на автомобиле Hyundai Solaris

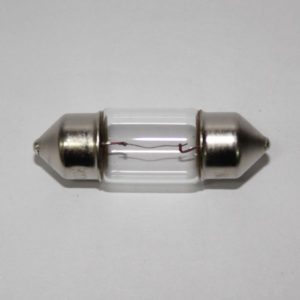

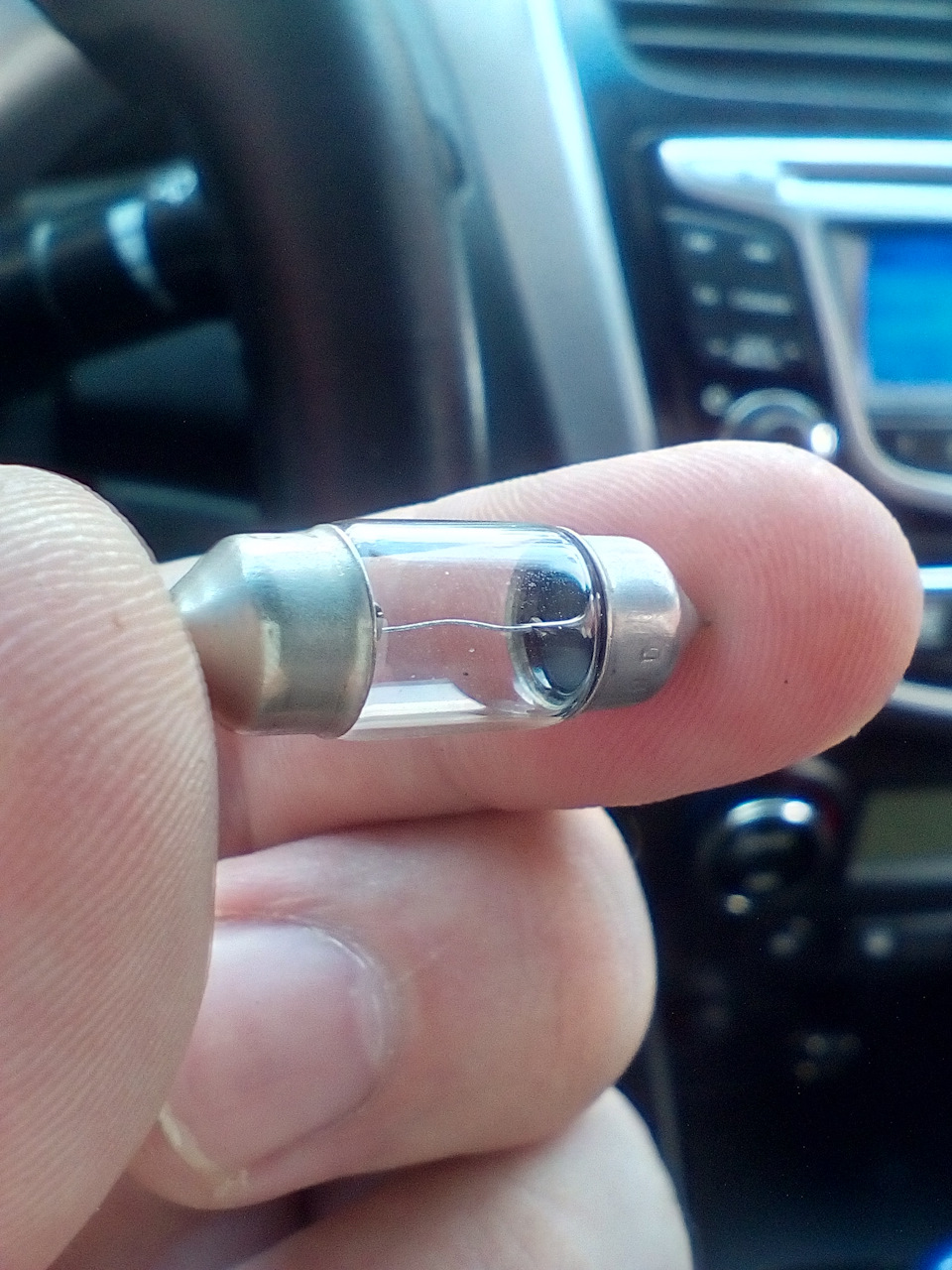

Штатная лампа общего освещения салона.

4. Установите лампу C8W (8 Вт) общего освещения салона в порядке, обратном снятию.

Для замены ламп подсветки комбинации приборов выполните следующие операции:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Снимите комбинацию приборов, как описано здесь.

Снять комбинацию приборов на автомобиле Hyundai Solaris

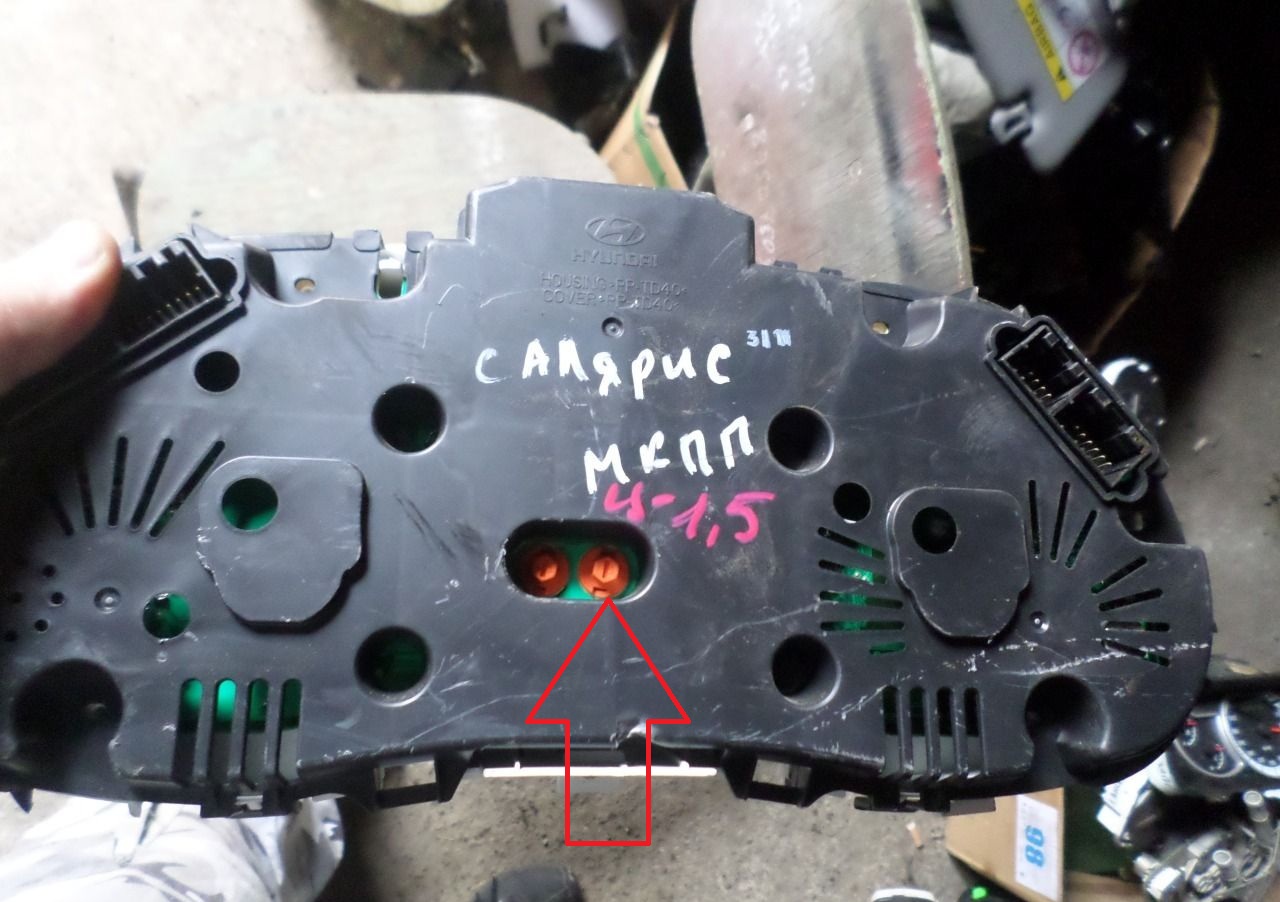

3. Выверните лампу подсветки комбинации приборов и снимите лампу.

Снять лампу комбинации приборов на автомобиле Hyundai Solaris

Примечание:

Аналогично замените вторую лампу подсветки комбинации приборов.

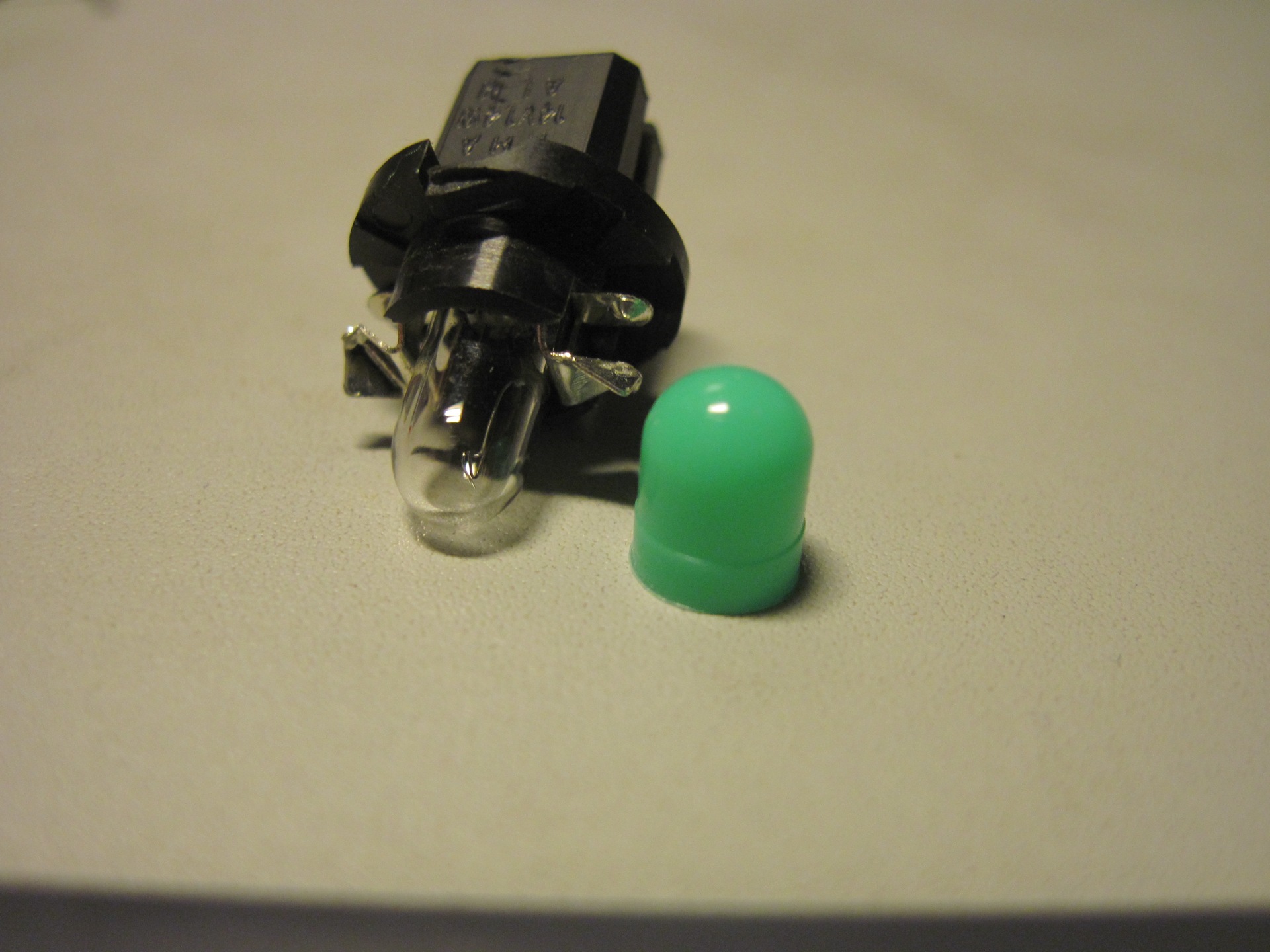

Лампа подсветки комбинации приборов на автомобиле Hyundai Solaris

Лампа подсветки комбинации приборов.

4. Установите лампу W1 в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://carpedia.club/

favorite 0
print
share
bookmark_border
o
okneliomas
