Замена терморегулирующего клапана Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Отвертка плоская малая

Детали и расходники:

• Уплотнительные кольца фланца трубопроводов испарителя
• Уплотнительные кольца фланцев трубопровода кондиционера

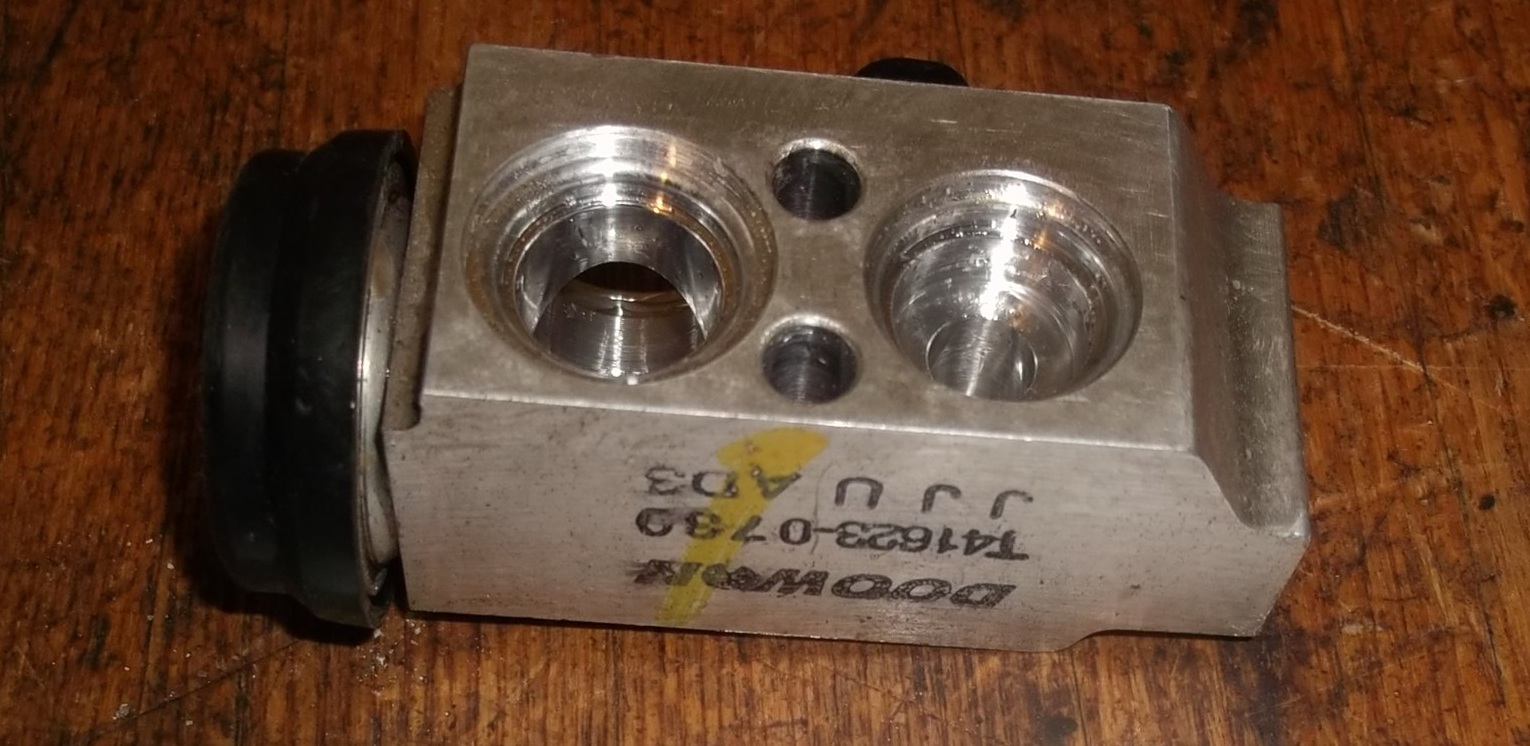

• Терморегулирующий клапан
• Картридж ресивера-осушителя (при необходимости)
• Масло для компрессора

1. Удалите хладагент из системы кондиционирования, как описано здесь.

Примечание:

Система кондиционирования должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования.
Если система кондиционирования разгерметизирована в результате появления в ее деталях сквозной коррозии или механических повреждений, в этом случае разряжать систему нет необходимости.​

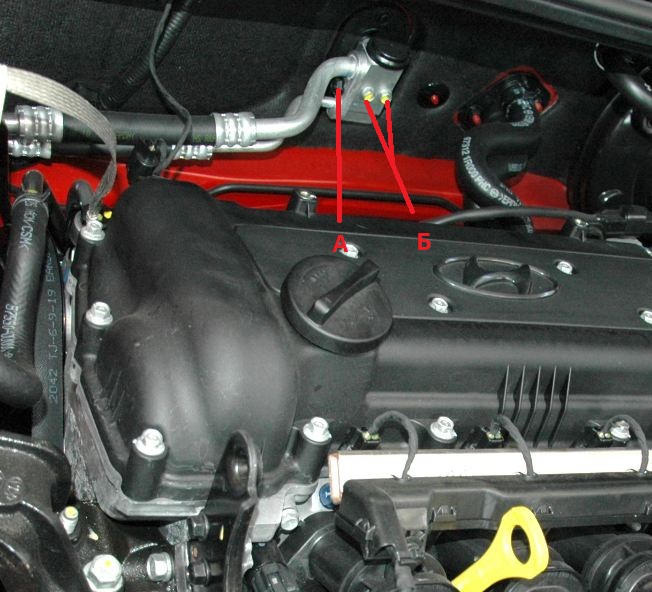

2. Выверните болт А крепления фланцев отводящего и подводящего трубопроводов к терморегулирующему клапану. Выверните два болта Б крепления клапана к фланцу испарителя.

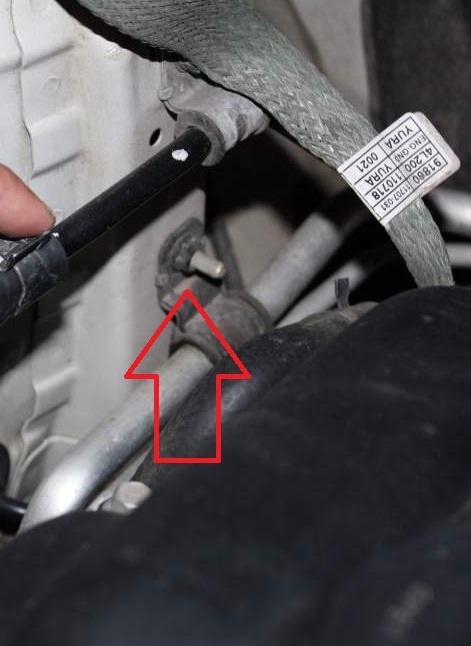

3. Отверните гайку и освободите скобу держателя трубопроводов на правом брызговике кузова.

4. Сдвиньте прижимную пластину и отведите фланцы трубопроводов от терморегулирующего клапана. Снимите клапан с фланца испарителя.

ПРЕДУПРЕЖДЕНИЕ:

Если в дросселирующем отверстии клапана обнаружены частицы твердого осадка (как правило, в виде маленьких шариков), значит, разрушился фильтрующий элемент ресивера, заполненный гранулами осушителя (силикагеля). Замена только терморегулирующего клапана в этом случае не даст положительного результата. Потребуется замена картриджа ресивера с промывкой системы. Эта, довольно трудоемкая, работа может быть выполнена только в специализированном сервисном центре с использованием специального технологического оборудования.

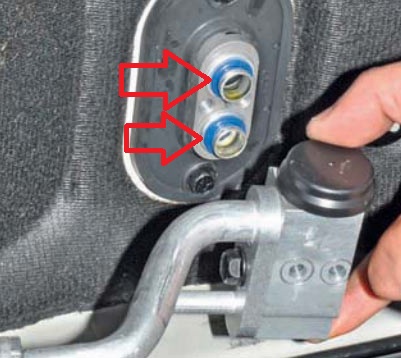

5. Установите на фланец трубопроводов испарителя новые уплотнительные кольца и смажьте их маслом для компрессора.

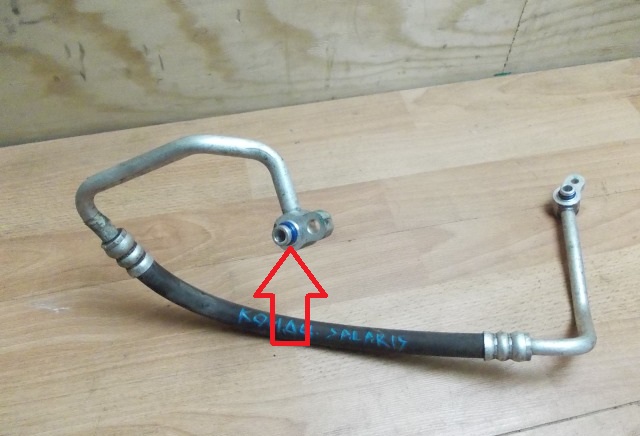

6. Установите на фланцы отводящего и подводящего трубопроводов новые уплотнительные кольца и смажьте их маслом для компрессора. Подсоедините трубопроводы к терморегулирующему клапану в порядке, обратном снятию (для наглядности показано на снятом трубопроводе кондиционера).

6. Установите терморегулирующий клапан в порядке, обратном снятию. Не прилагайте чрезмерного усилия при затяжке болтов крепления клапана.

Примечание:

Затяните болт крепления прижимной пластины, не прилагая при этом чрезмерного усилия.

7. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
