Инструменты:
- Гаечный ключ торцевой Г-образный 19 мм
- Отвертка плоская большая
- Щетка металлическая
Детали и расходники:
- Уплотнительные прокладки 2 шт.
- Аэрозольная смазка типа WD-40
- Подушки подвески системы выпуска отработавших газов (при необходимости)
- Дополнительный глушитель с резонатором (при необходимости)
Примечание:
Перед отворачиванием гаек, очистите металлической щеткой от грязи и ржавчины, выступающие резьбовые концы шпилек и обработайте их легкопроникающей смазкой.
Работу выполняем на смотровой канаве или эстакаде.
ПРЕДУПРЕЖДЕНИЕ:
Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.

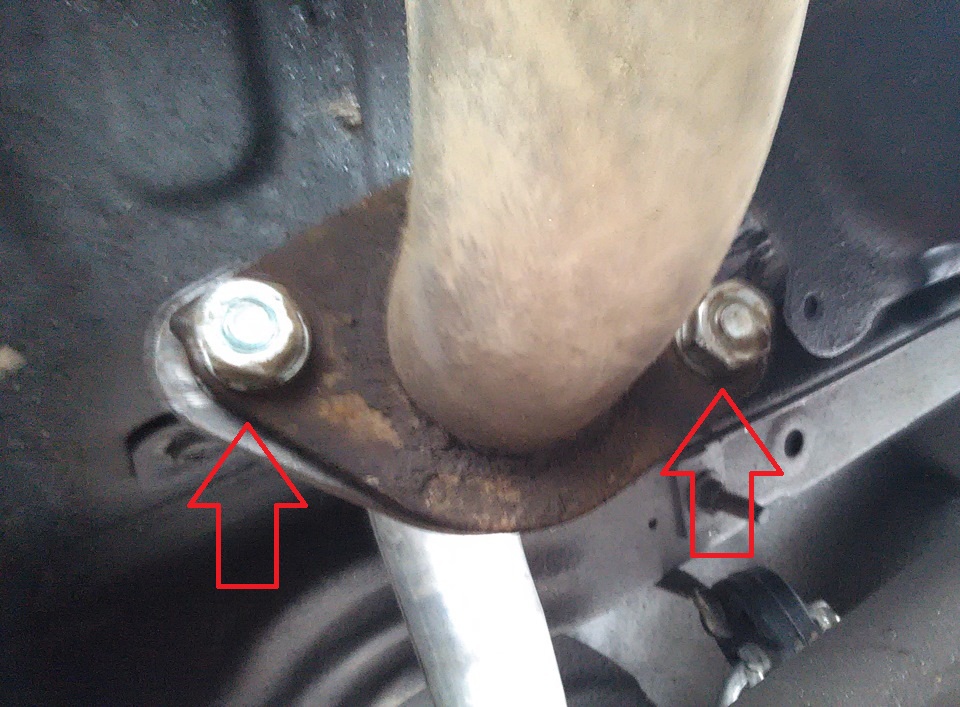

1. Отверните две гайки крепления фланца сильфона к фланцу приемной трубы.

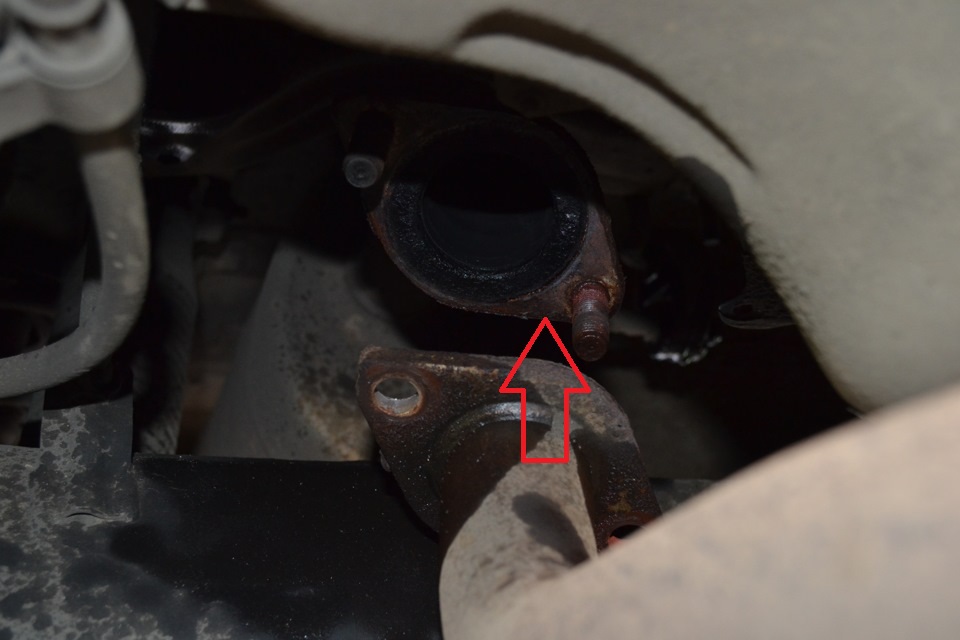

2. Отведите сильфон от приемной трубы, и снимите со шпилек прокладку.
3. Отверните две гайки крепления дополнительного нейтрализатора и дополнительного глушителя к основному глушителю.
Примечание:
Расположение крепления дополнительного глушителя к основному глушителю.
4. Отсоедините основной глушитель от дополнительного нейтрализатора и дополнительного глушителя, и снимите со шпилек прокладку.
Примечание:

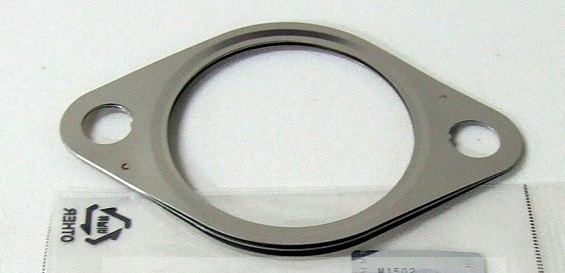

Уплотнительная прокладка дополнительного глушителя.

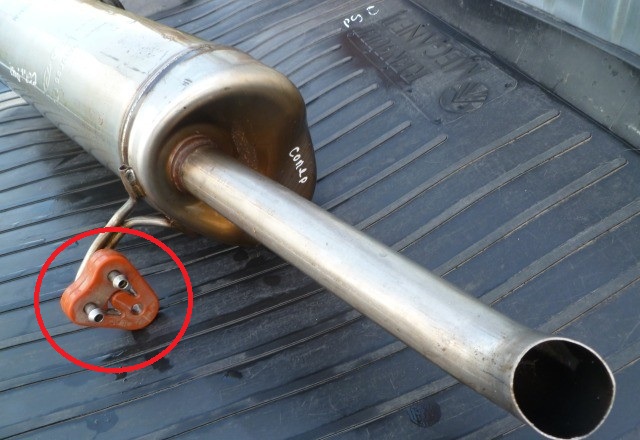

5. Подденьте отверткой и, придерживая трубу, отсоедините от подушек подвески кронштейн дополнительного глушителя, как описано здесь.
Примечание:
Если резиновые подушки потеряли эластичность, имеют надрывы, их следует заменить.

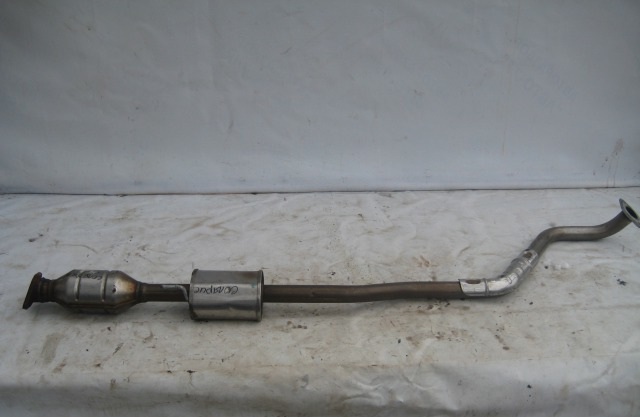

6. Снимите дополнительный каталитический нейтрализатор и дополнительный глушитель в сборе.
7. Установите все снятые детали в порядке, обратном снятию.
