Снятие испарителя кондиционера Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская малая
  • Отвертка крестовая средняя
  • Нож

Детали и расходники:

  • Испаритель кондиционера

Примечание:

Снимаем испаритель кондиционера для его замены.

1. Удалите хладагент из системы кондиционирования, как описано здесь.

Удалить хладагент из системы кондиционирования на автомобиле Hyundai Solaris

Примечание:

Система кондиционирования должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования.
Если система кондиционирования разгерметизирована в результате появления в ее деталях сквозной коррозии или механических повреждений, в этом случае разряжать систему нет необходимости.​

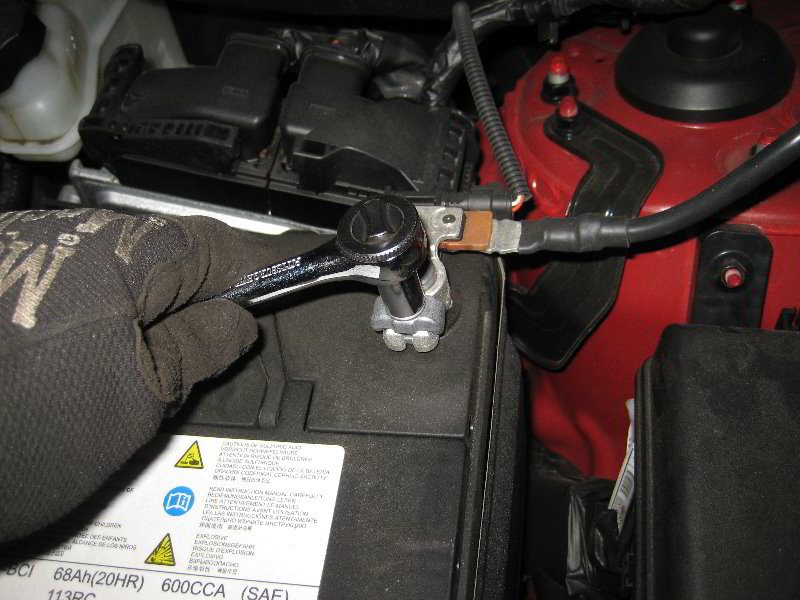

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

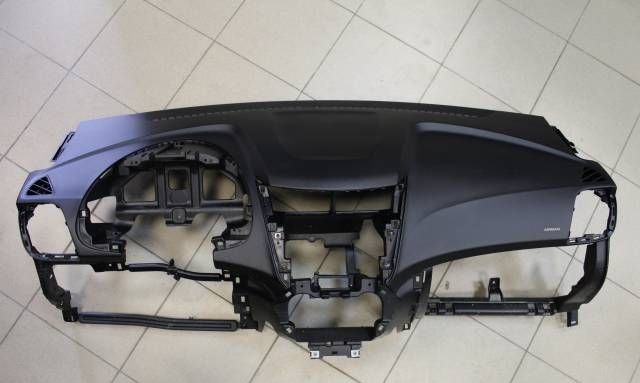

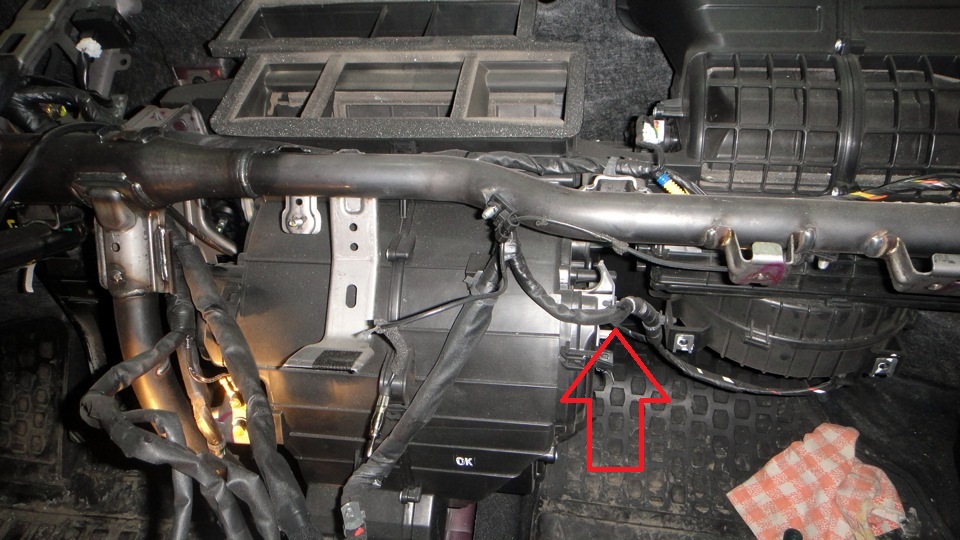

3. Снимаем панель приборов в сборе с отопителем, как описано здесь.

Снять панель приборов в сборе с отопителем на автомобиле Hyundai Solaris

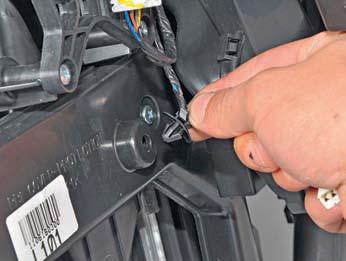

4. Отсоединяем держатель проводов от крышки радиатора отопителя.

Отсоединить держатель проводов от крышки радиатора отопителя на автомобиле Hyundai Solaris

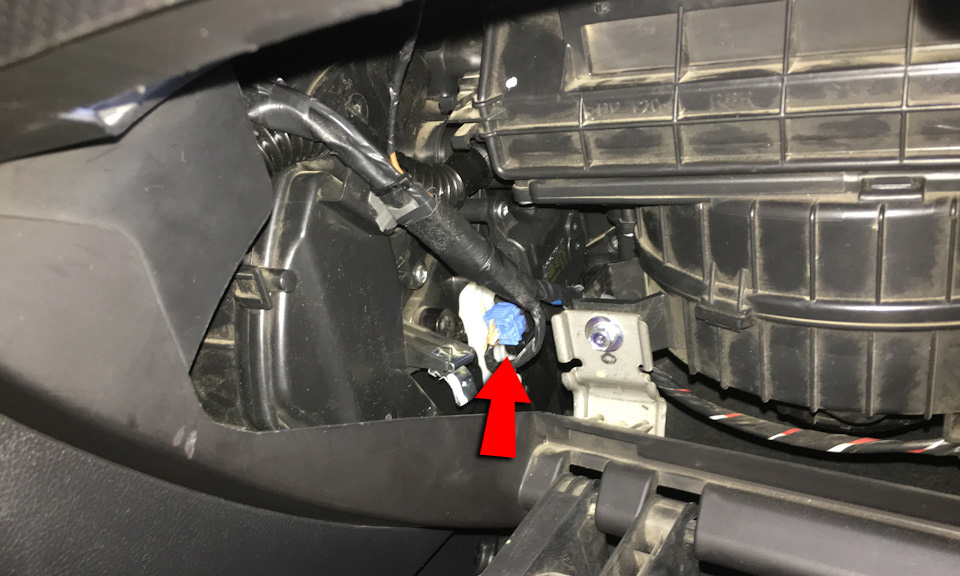

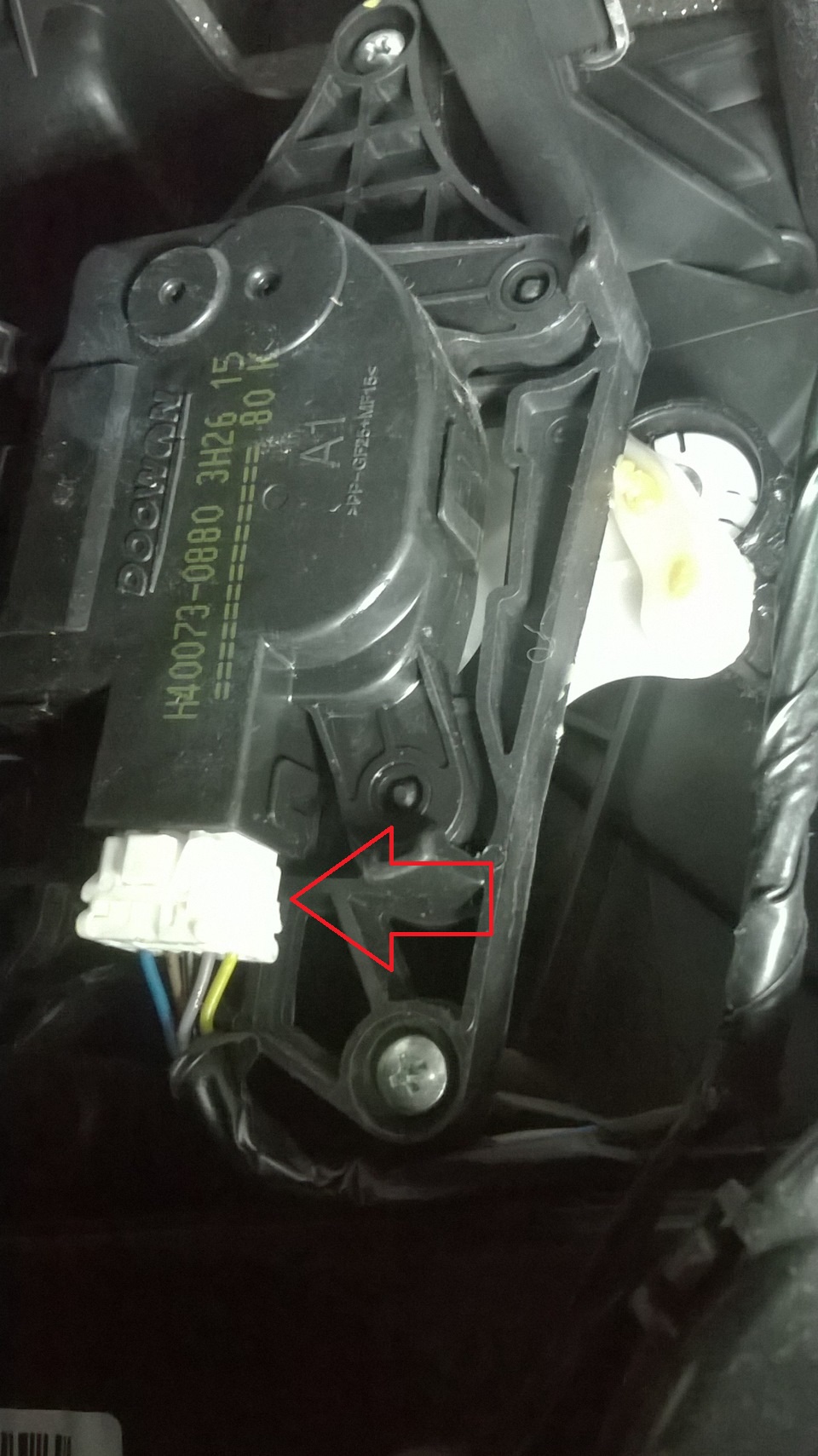

5. Нажав на фиксатор колодки, отсоединяем колодку проводов от электропривода распределительных заслонок.

Отсоединить колодку проводов от электропривода распределительных заслонок на автомобиле Hyundai Solaris

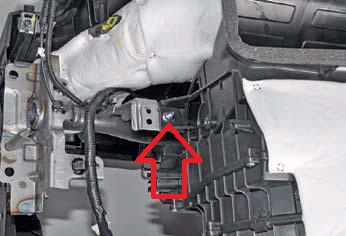

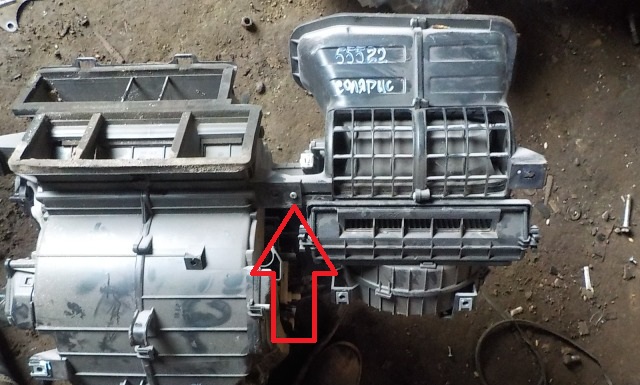

6. Ключом «на 10» отворачиваем болт крепления отопителя к панели приборов.

Отворачиваем болт крепления отопителя к панели приборов на автомобиле Hyundai Solaris

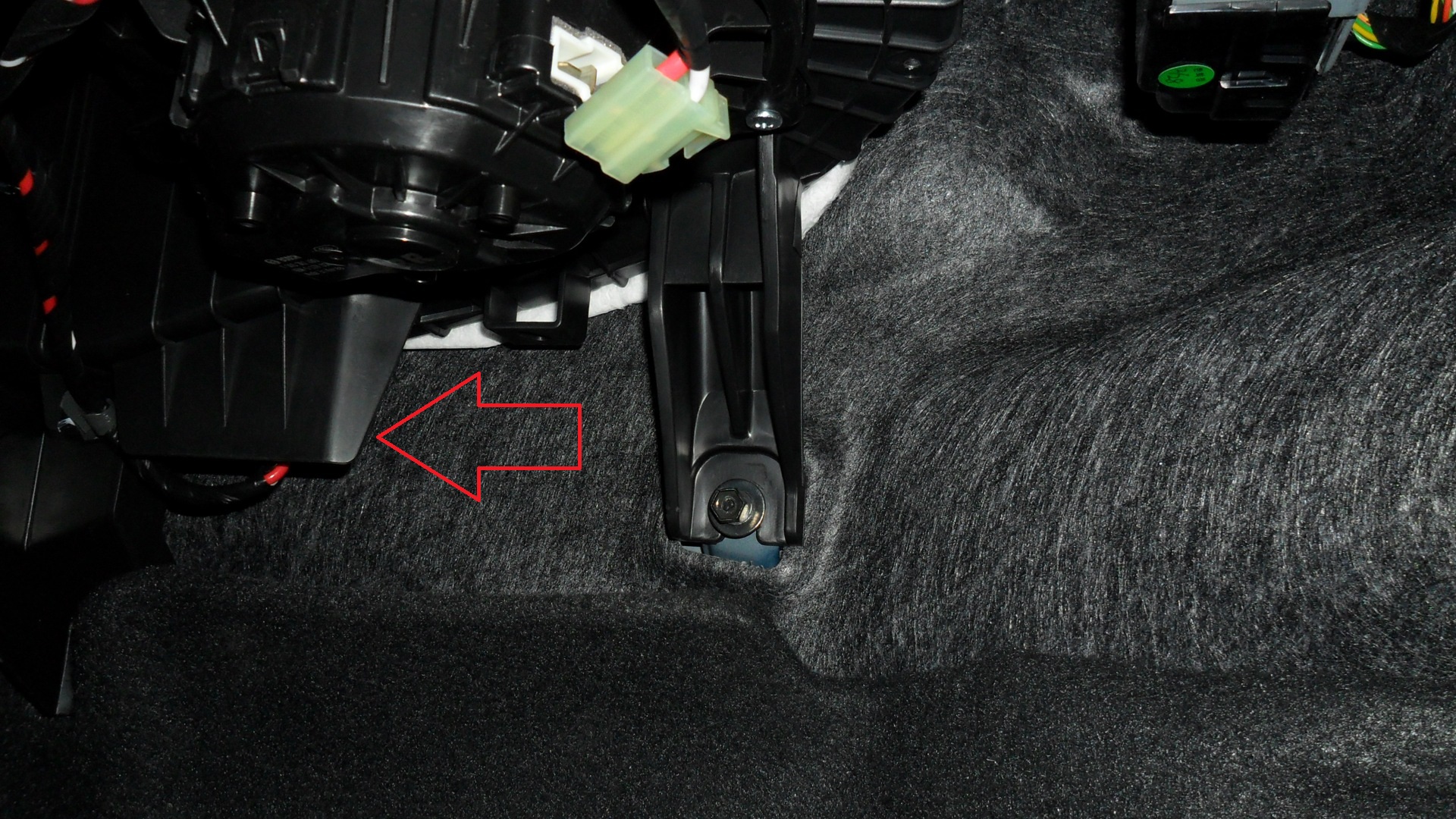

7. Ключом «на 10» отворачиваем гайку крепления корпуса вентилятора к панели приборов.

Отворачиваем гайку крепления корпуса вентилятора к панели приборов на автомобиле Hyundai Solaris

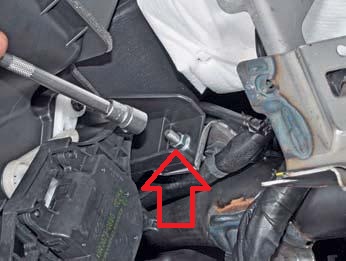

8. Ключом «на 10» отворачиваем гайку крепления корпуса отопителя к панели приборов.

Отворачиваем гайку крепления корпуса отопителя к панели приборов на автомобиле Hyundai Solaris

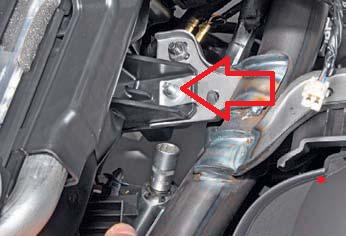

9. Ключом «на 10» отворачиваем гайку центрального крепления отопителя к панели приборов.

Отворачиваем гайку центрального крепления отопителя к панели приборов на автомобиле Hyundai Solaris

10. Отжимая отопитель от панели приборов, выводим концы воздуховодов из фланца отопителя.

Отожмите отопитель от панели приборов на автомобиле Hyundai Solaris

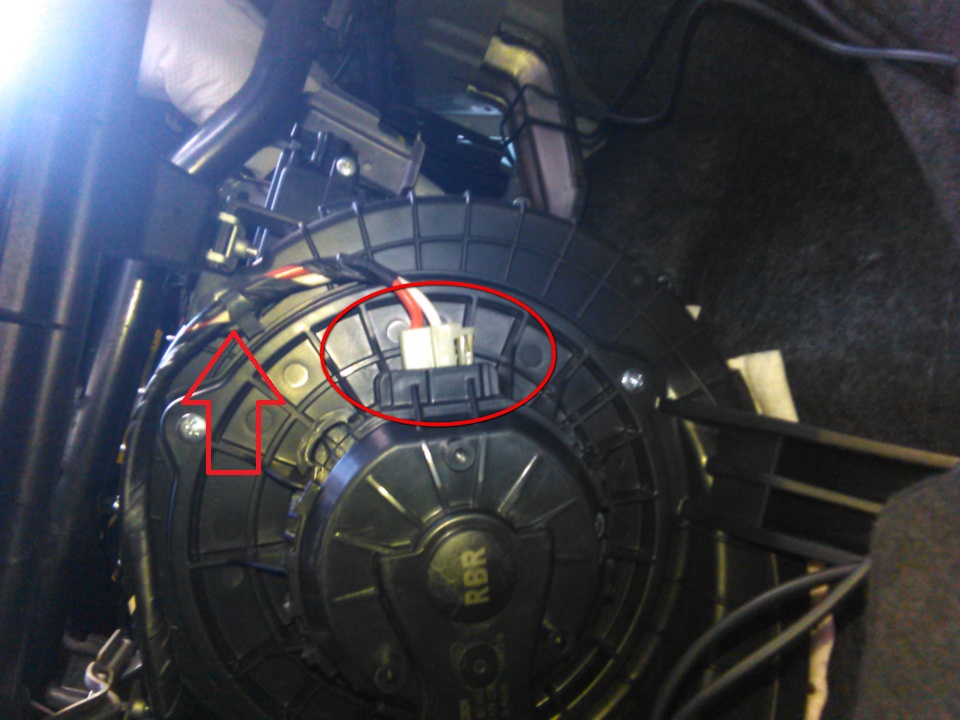

11. Отсоединяем колодку проводов от вентилятора отопителя и держатель проводов от корпуса вентилятора.

Отсоединить колодку проводов от вентилятора отопителя на автомобиле Hyundai Solaris

12. Отсоединить колодку проводов от дополнительного резистора вентилятора.

Отсоединить колодку проводов от дополнительного резистора вентилятора на автомобиле Hyundai Solaris

13. Нажав на фиксатор колодки, отсоединяем колодку проводов от электропривода заслонки рециркуляции.

Отсоединить колодку проводов от электропривода заслонки рециркуляции на автомобиле Hyundai Solaris

14. Отсоединяем второй держатель проводов от корпуса вентилятора.

Отсоединить второй держатель проводов от корпуса вентилятора на автомобиле Hyundai Solaris

15. Отсоединяем от корпуса отопителя держатель проводов, расположенный между корпусом отопителя и корпусом вентилятора.

Отсоединить от корпуса отопителя держатель проводов между корпусом отопителя и корпусом вентилятора на автомобиле Hyundai Solaris

16. Отсоединяем от корпуса отопителя держатель проводов, расположенный между корпусом отопителя и панелью приборов.

Отсоединить от корпуса отопителя держатель проводов между корпусом отопителя и панелью приборов на автомобиле Hyundai Solaris

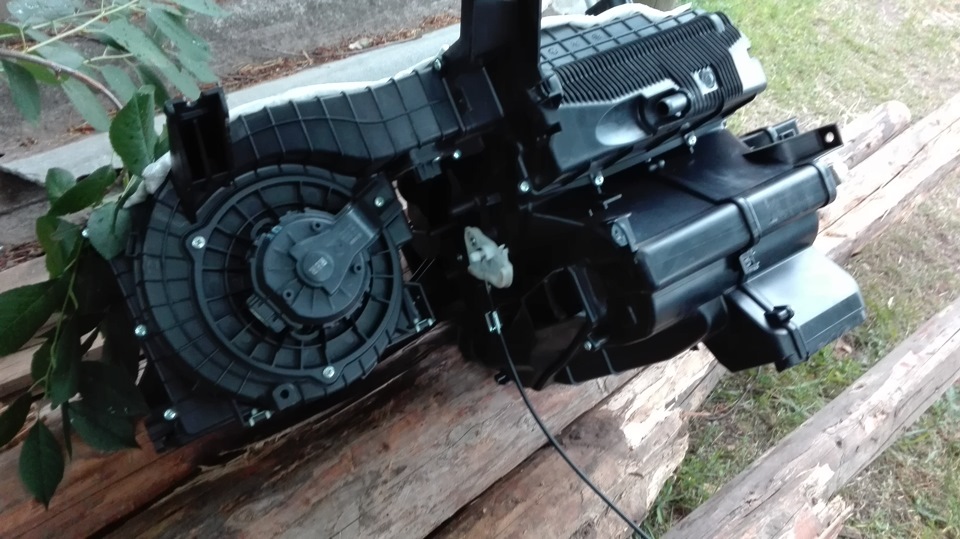

17. Снимаем отопитель с панели приборов.

Снять отопитель с панели приборов на автомобиле Hyundai Solaris

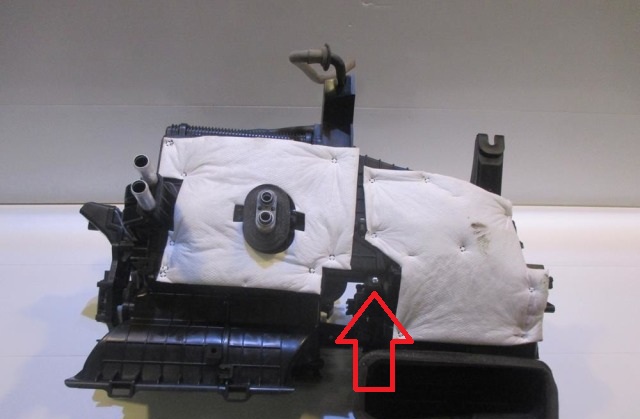

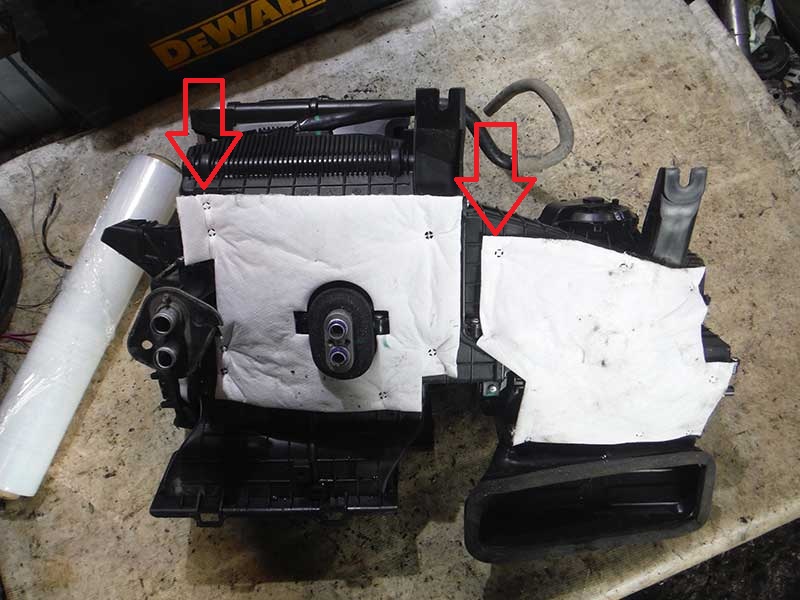

18. Поддев ножом приклеенный край теплоизоляционного листа, снимаем его с корпуса вентилятора и с корпуса отопителя.

Снять теплоизоляционный лист с корпуса вентилятора, и отопителя на автомобиле Hyundai Solaris

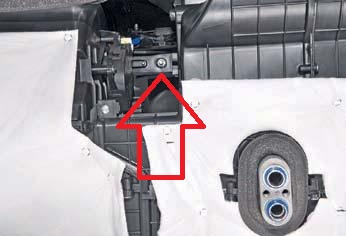

19. Крестообразной отвёрткой отворачиваем саморез центрального верхнего крепления корпуса вентилятора к корпусу отопителя.

Открутить саморез центрального верхнего крепления корпуса вентилятора к корпусу отопителя на автомобиле Hyundai Solaris

20. Крестообразной отвёрткой отворачиваем саморез центрального нижнего крепления корпуса вентилятора к корпусу отопителя.

Открутить саморез центрального нижнего крепления корпуса вентилятора к корпусу отопителя на автомобиле Hyundai Solaris

21. Крестообразной отвёрткой отворачиваем саморез нижнего крепления корпуса вентилятора к корпусу отопителя.

Отворачиваем саморез нижнего крепления корпуса вентилятора к корпусу отопителя на автомобиле Hyundai Solaris

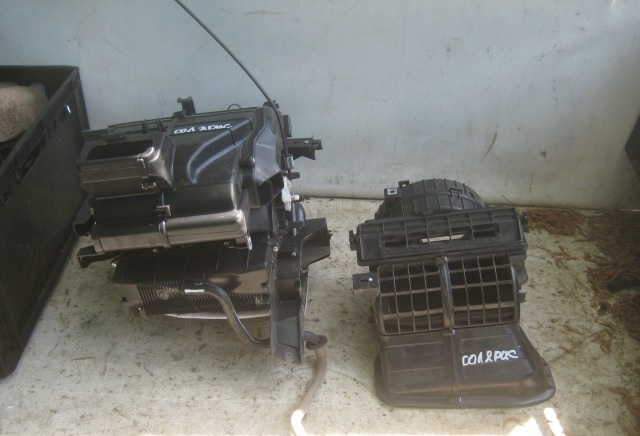

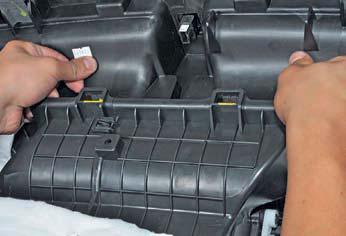

22. Разъединяем корпусы вентилятора и отопителя.

Разъединить корпусы вентилятора и отопителя на автомобиле Hyundai Solaris

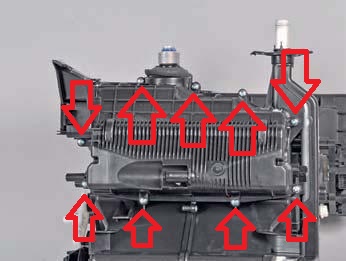

23. Крестообразной отвёрткой отворачиваем девять саморезов крепления кожуха испарителя.

Отвернуть девять саморезов крепления кожуха испарителя на автомобиле Hyundai Solaris

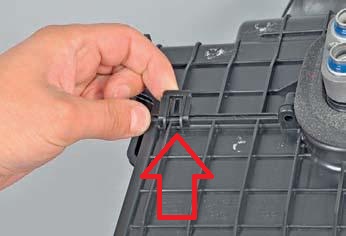

24. Отжав пластмассовую защелку, отводим кожух испарителя от корпуса отопителя и вынимаем испаритель из корпуса отопителя.

Отжать пластмассовую защелку корпуса испарителя на автомобиле Hyundai Solaris

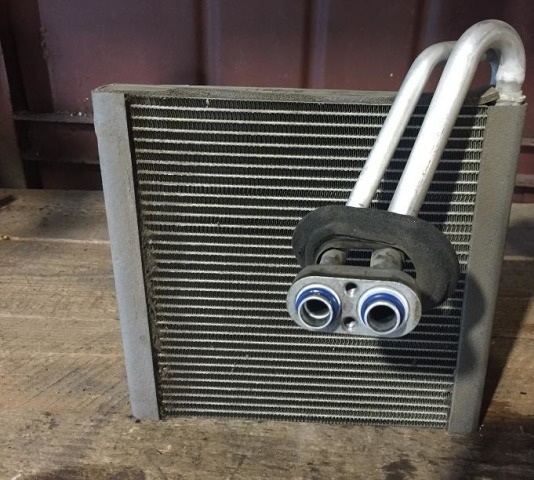

Испаритель кондиционера на автомобиле Hyundai Solaris

Испаритель кондиционера

25. Устанавливаем испаритель кондиционера в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://carpedia.club/​
