Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Гаечный ключ рожковый 12 мм
- Отвертка плоская средняя
Детали и расходники:
- Педаль тормоза
Снятие и установку педали тормоза выполняйте следующим образом.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

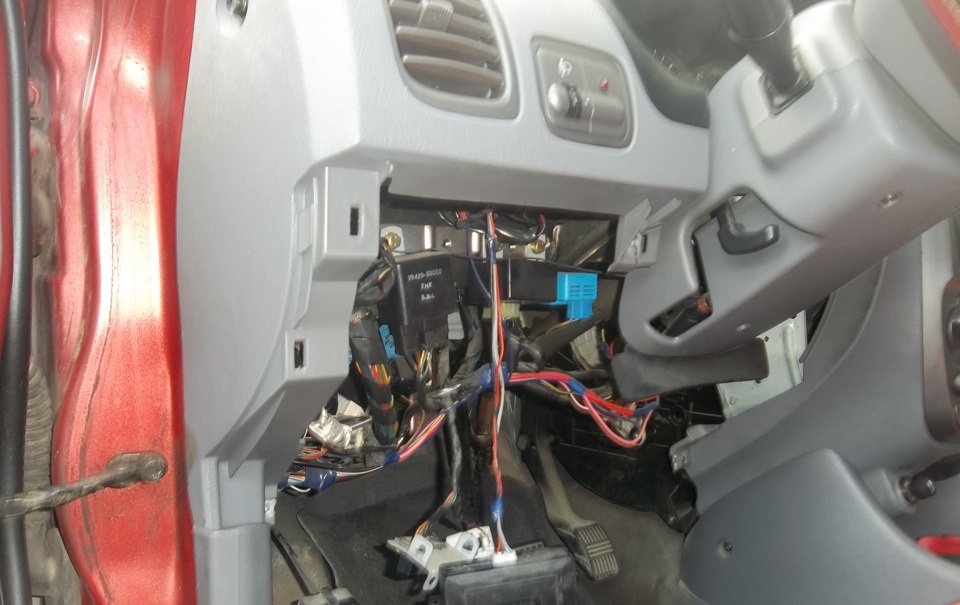

2. Снимите нижнюю облицовку панели приборов, как описано здесь.
3. Отожмите фиксаторы и отсоедините колодку жгута проводов от выключателя стоп-сигнала.
4. Извлеките пружинный шплинт из пальца вилки толкателя вакуумного усилителя, и извлеките пружинный шплинт из пальца вилки толкателя вакуумного усилителя.

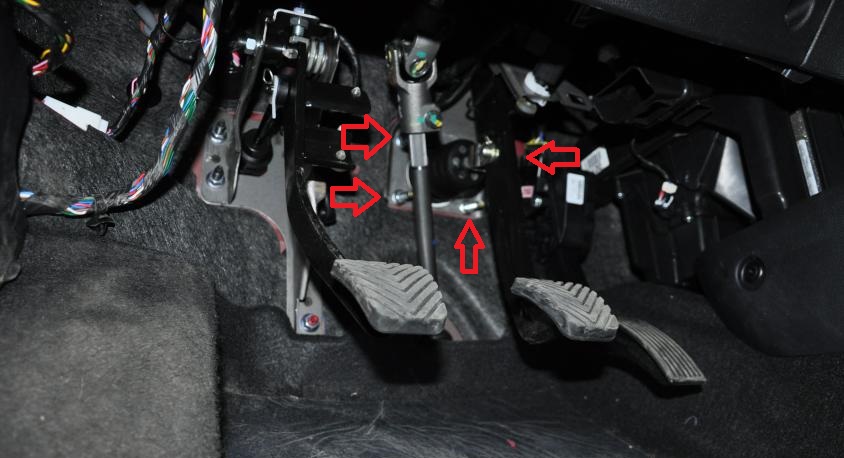

5. Отверните четыре гайки крепления кронштейна педали тормоза к кузову и шпилькам вакуумного усилителя тормозов.
Примечание:

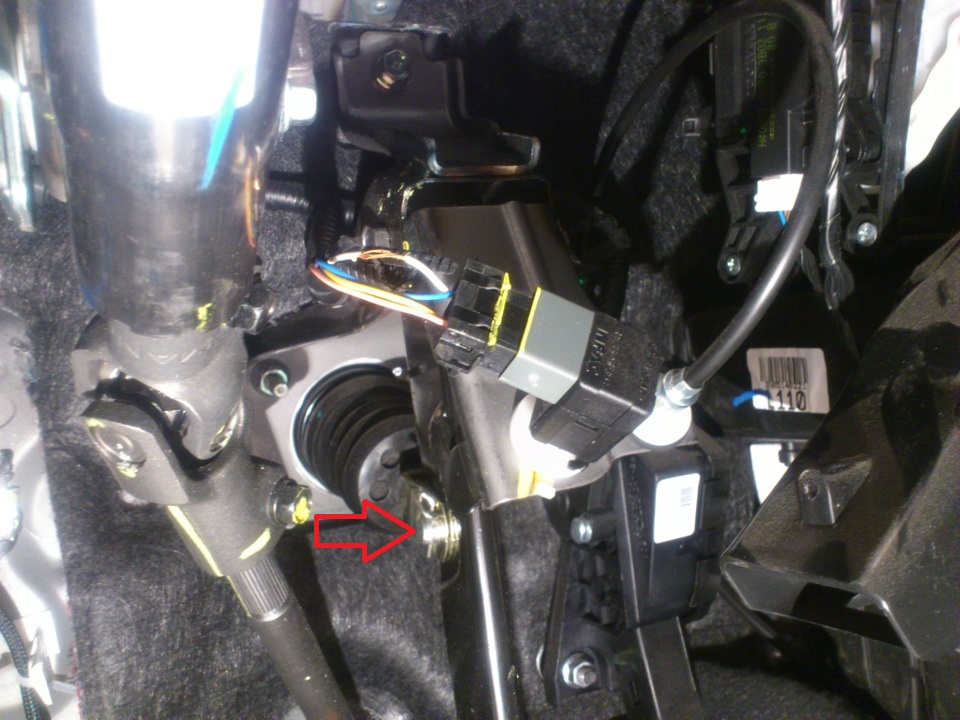

На фото одной гайки не видно, она показано стрелкой.
6. Выверните болт крепления кронштейна педали тормоза к щиту передка.

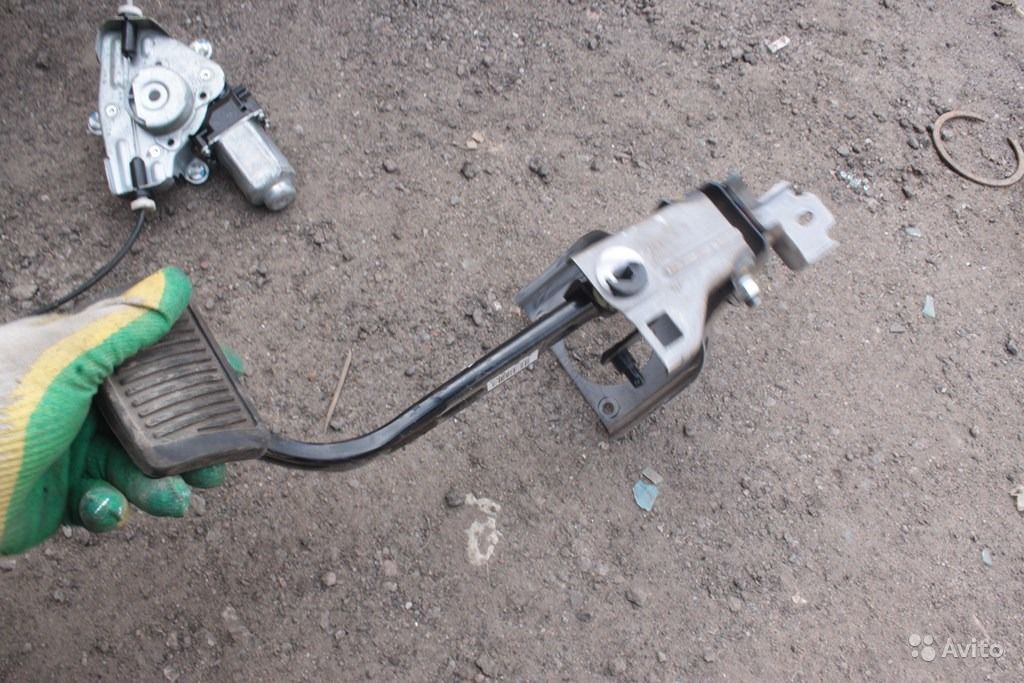

7. Снимите педаль тормоза в сборе с кронштейном.
Примечание:

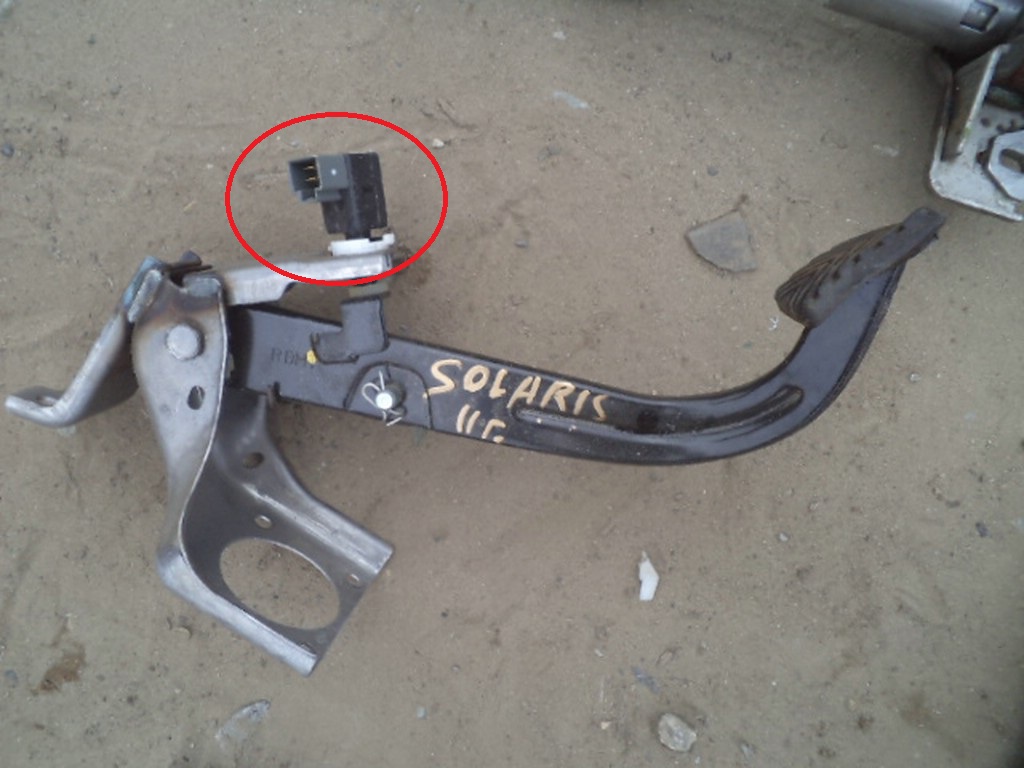

Осмотрите педаль тормоза. При обнаружении повреждений замените педаль новой.
8. При необходимости снимите выключатель стоп-сигнала, как описано здесь.
9. Установите педаль тормоза в порядке, обратном снятию.
Регулировка положения педали тормоза выполняется в следующем порядке.

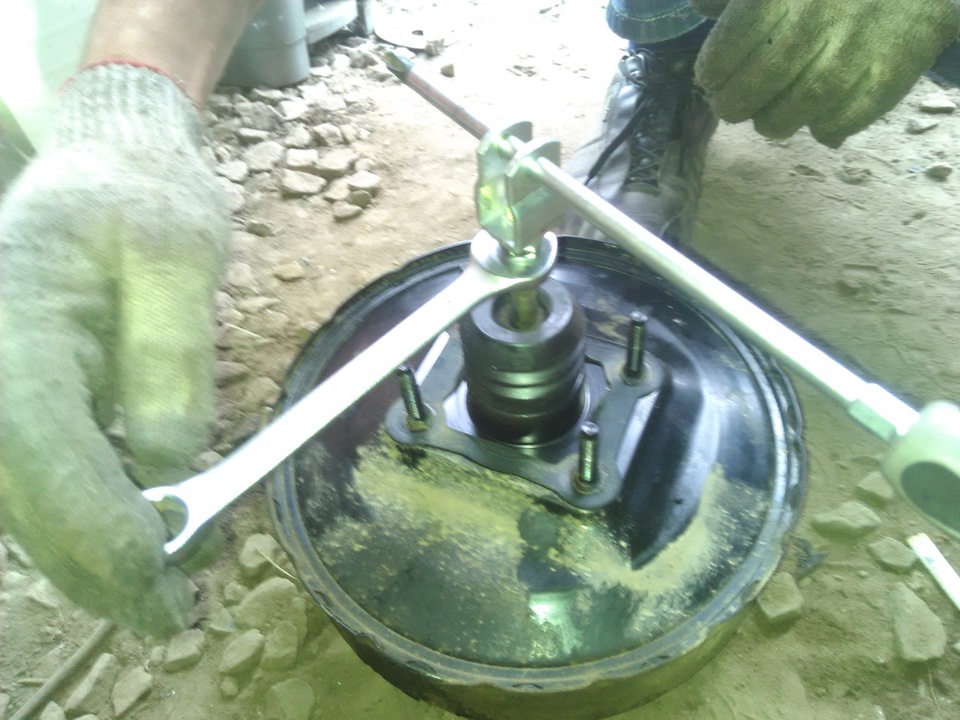

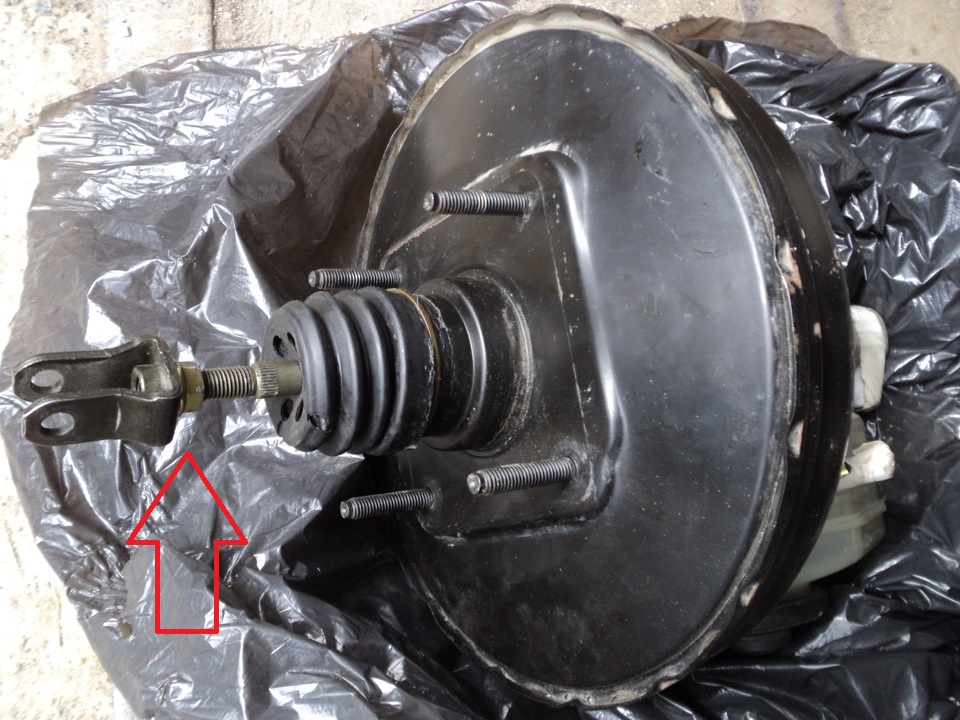

1. Ослабьте затяжку контргайки (для наглядности показано на снятом вакуумном усилителе тормозов).
2. Вращая шток вакуумного усилителя, отрегулируйте ход педали тормоза.
3. Отрегулировав положение педали тормоза, затяните контргайку.
