Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Гаечный ключ торцевой Г-образный 13 мм
- Отвертка плоская средняя
- Отвертка крестовая средняя
- Пинцет
- Плоскогубцы (при необходимости)
Примечание:
В этой статье показан ремонт ремня безопасности своими руками. Подробнее про устройство ремня безопасности Хендай Солярис описано в этой статье.
Вы можете столкнуться с тем, что передние ремни будут заблокированы после срабатывания преднатяжителей. И собственно передвигаться в таком виде сложно. Ниже описано как снять блокировку (на работоспособности ремня это не отразиться). Работоспособность ремня полностью сохраняется, при наклоне, перевороте, ударе будет срабатывать инерционная блокировка, то есть та которая установленна на отечественных автомобилях. Да и ремни более раннего поколения обладают теми же свойствами, как и те у которых просто-напросто отсутствует преднатяжитель. Преднатяжитель в нашем случае представляет собой пиропатрон ремня безопасности Хендай Солярис (пороховой заряд с электронным запалом, который срабатывает за доли секунды еще до срабатывания подушек безопасности, тем самым приводит в действие зубчатую шестерню, блокируя ремень и подтягивая его назад примерно на 20 см его длинны). При аварии блокируются только передние два ремня, водительский и пассажирский, задние три ремня имеют обычный инерционный механизм.
1. Ключом «на 10» открутите и снимите клемму провода с «минусового» вывода аккумуляторной батареи.
2. Снимите нужный ремень безопасности Хендай Солярис. Снятие передних ремней безопасности описано в этой статье, а задних ремней безопасности - в этой статье.

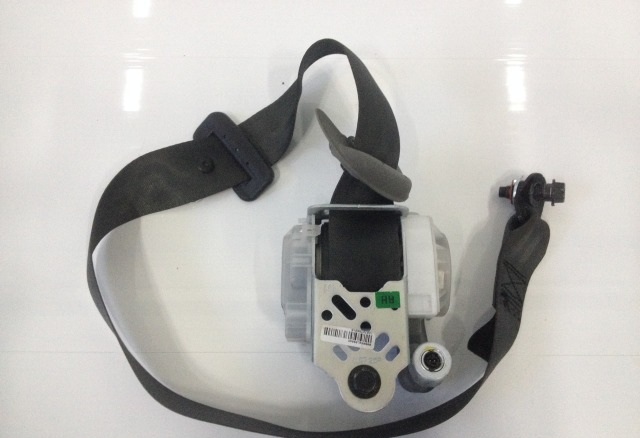

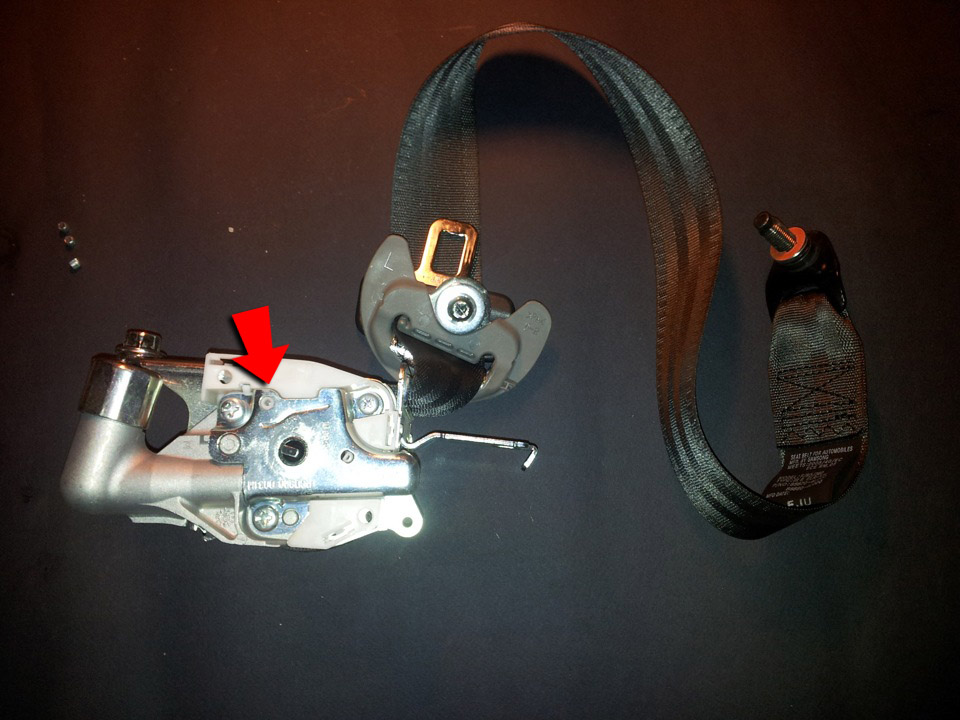

Ремень безопасности Солярис.

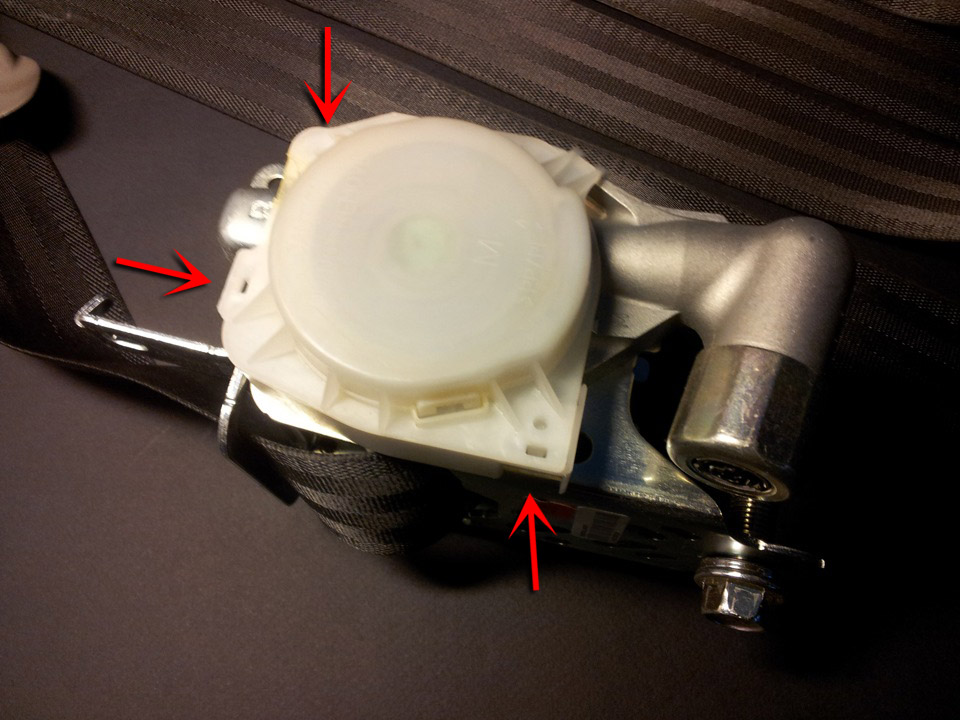

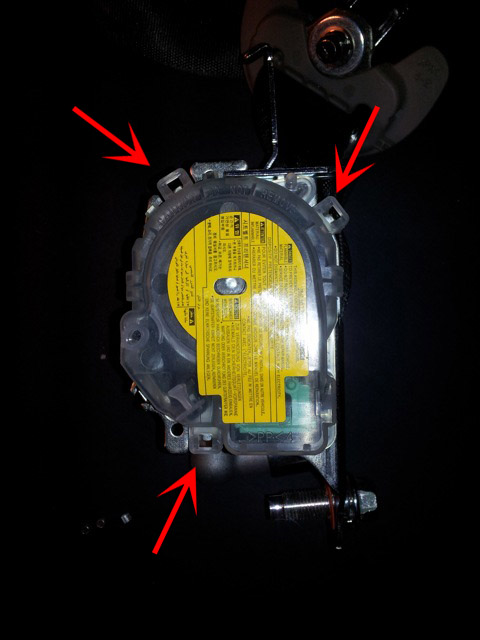

3. Отожмите три защелки и снимите пружинный фиксатор.

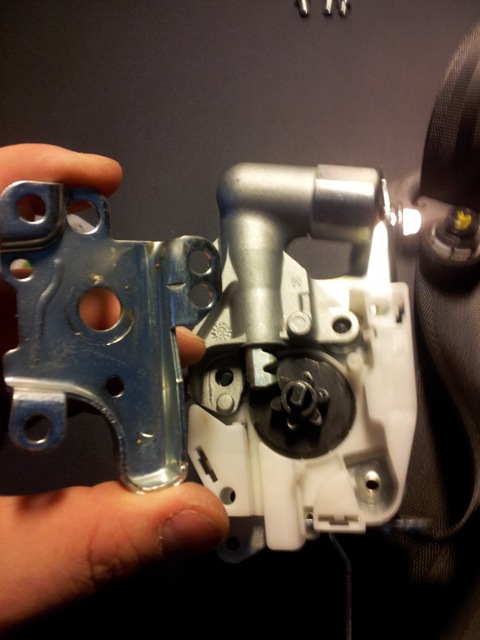

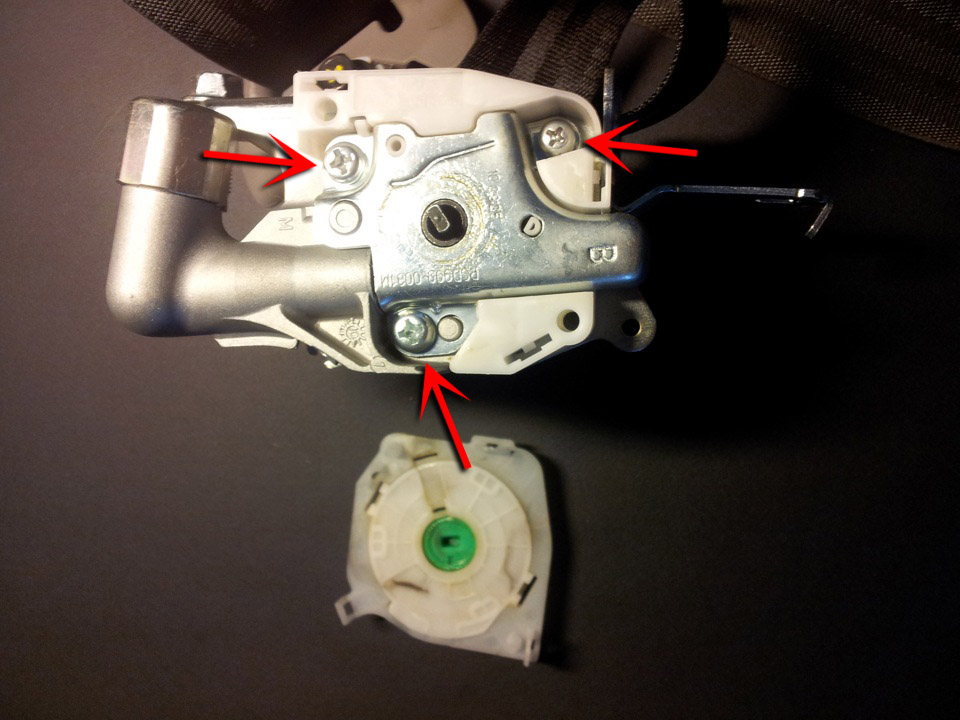

4. Открутите три винта и снимите крепление преднатяжителя ремня безопасности. Винты желательно не путать, потому что они все разной длины.

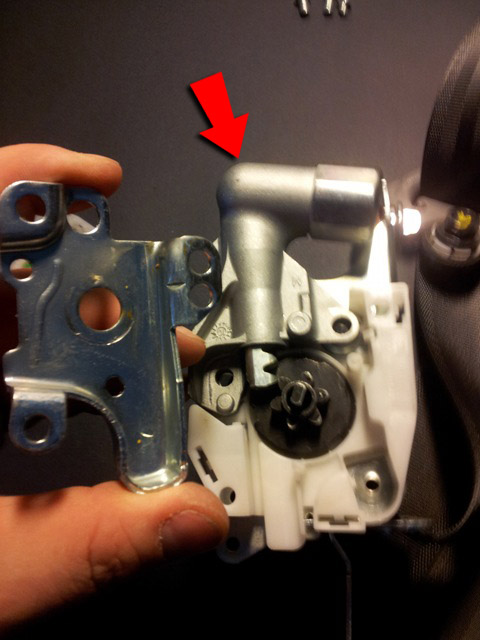

5. Снимите преднатяжитель ремня безопасности.

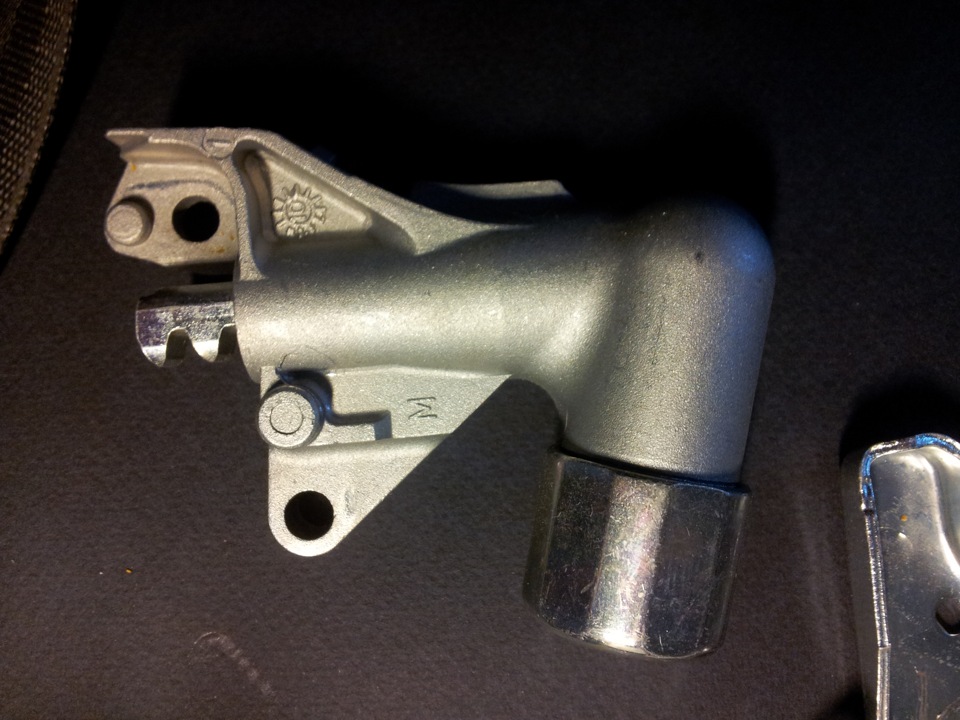

Преднатяжитель ремня безопасности.

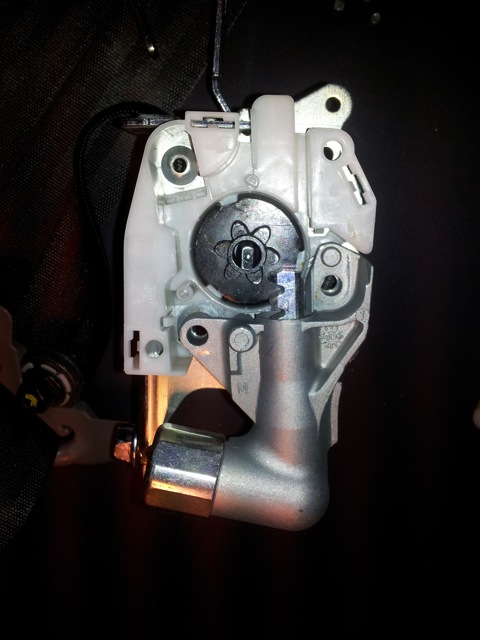

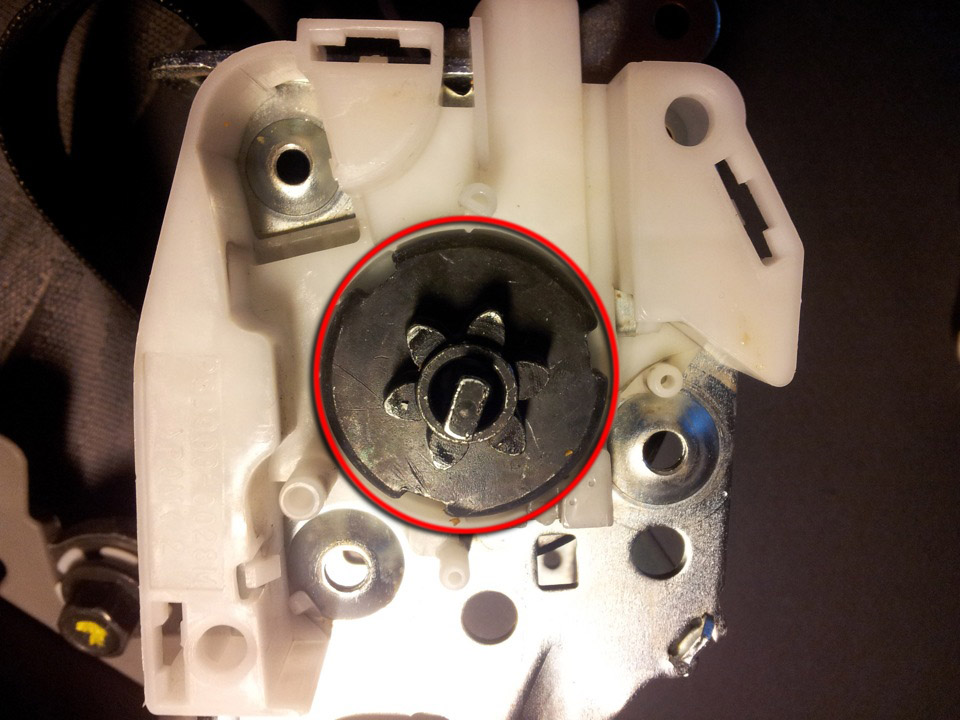

6. Извлеките шестерню из корпуса ремня безопасности.
Примечание:
При выстреливании зубчатой пластины, преднатяжитель приводит в движение эту шестерню для натяжения ремня и блокирует ее системой эксцентриков.

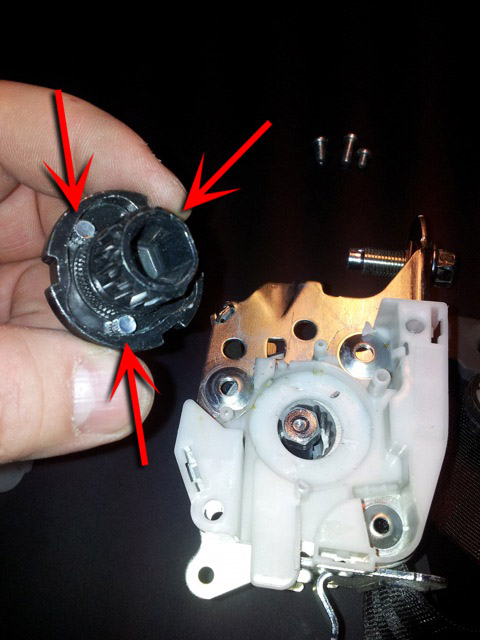

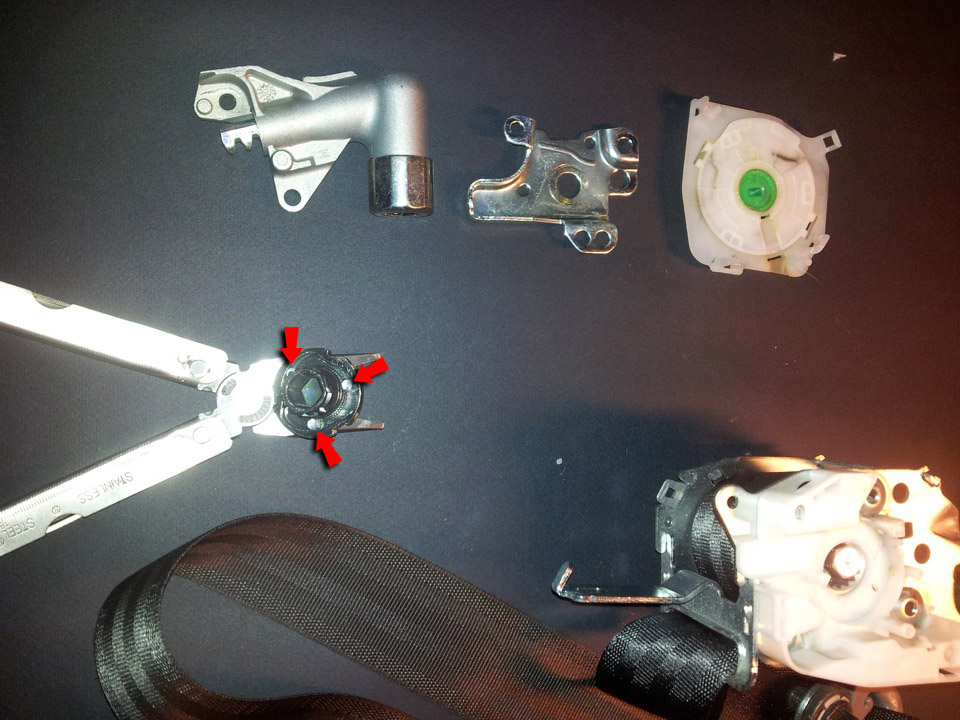

Механизм эксцентриков в блокированном состоянии (для разблокировки извлекаем три металлических цилиндрика).
7. Извлеките пинцетом три металлических цилиндра из шестерни.

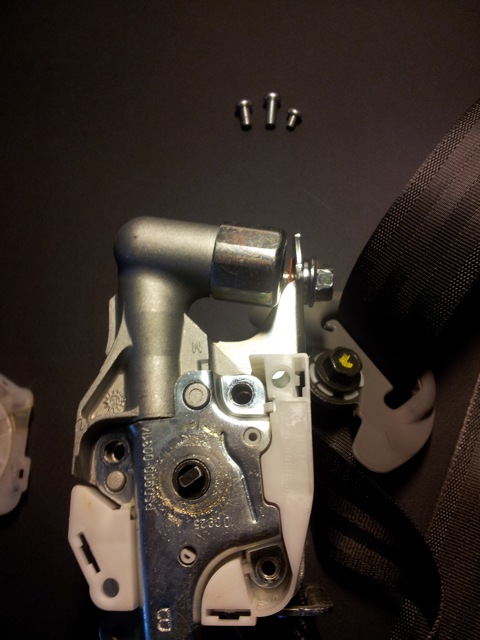

8. Установите шестерню и преднатяжитель ремня безопасности на место.
Примечание:
Теперь шестерня и механизм ремня свободно вращается независимо друг от друга.
9. Прикрутите крепление преднатяжителя на место.

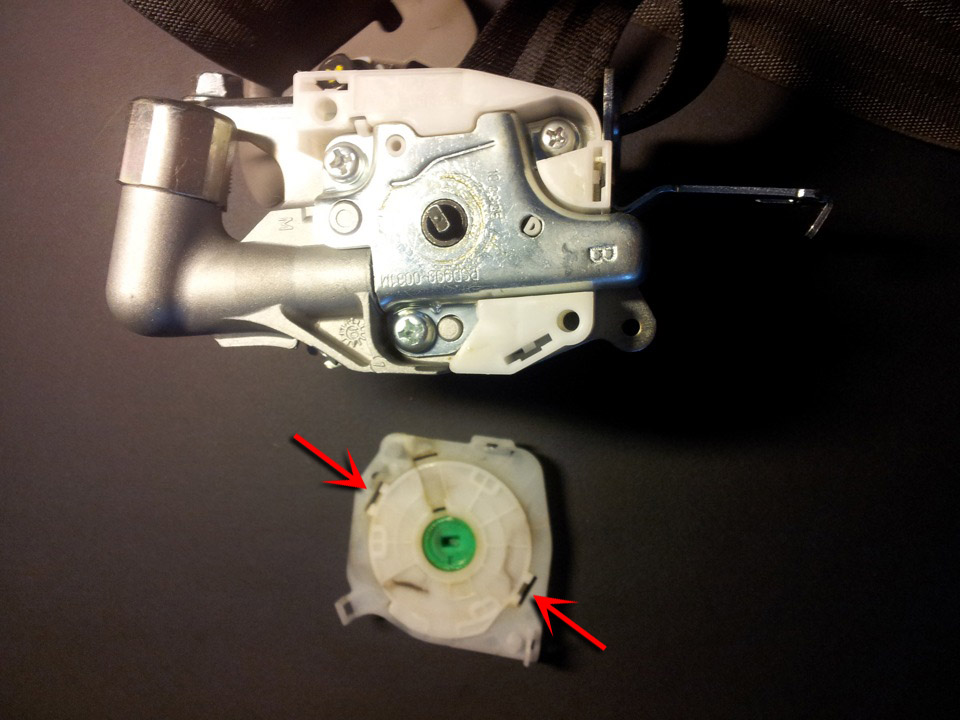

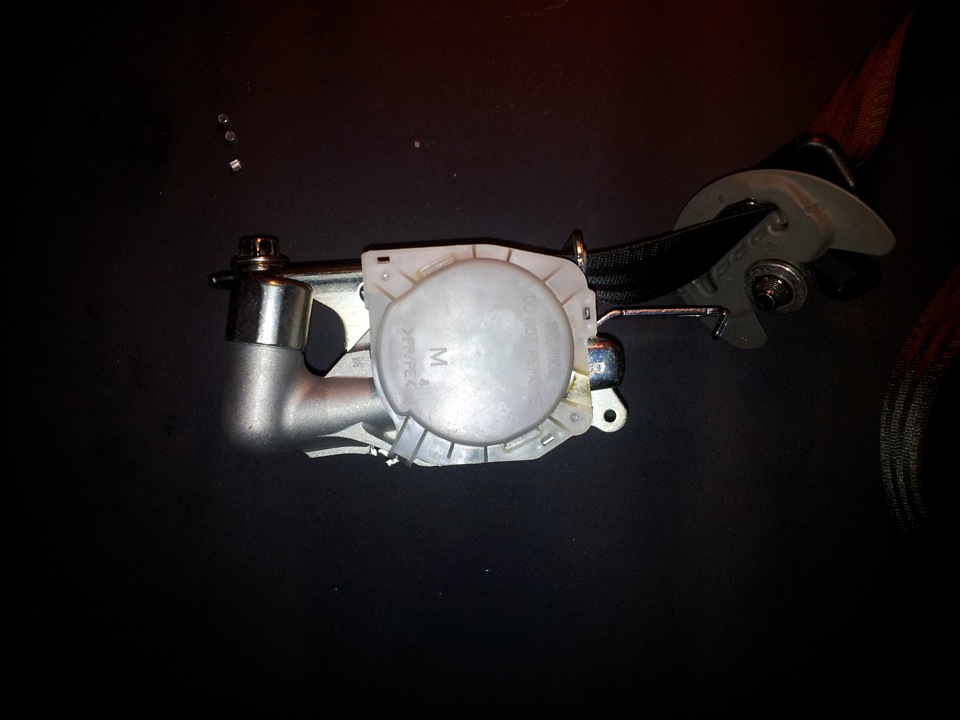

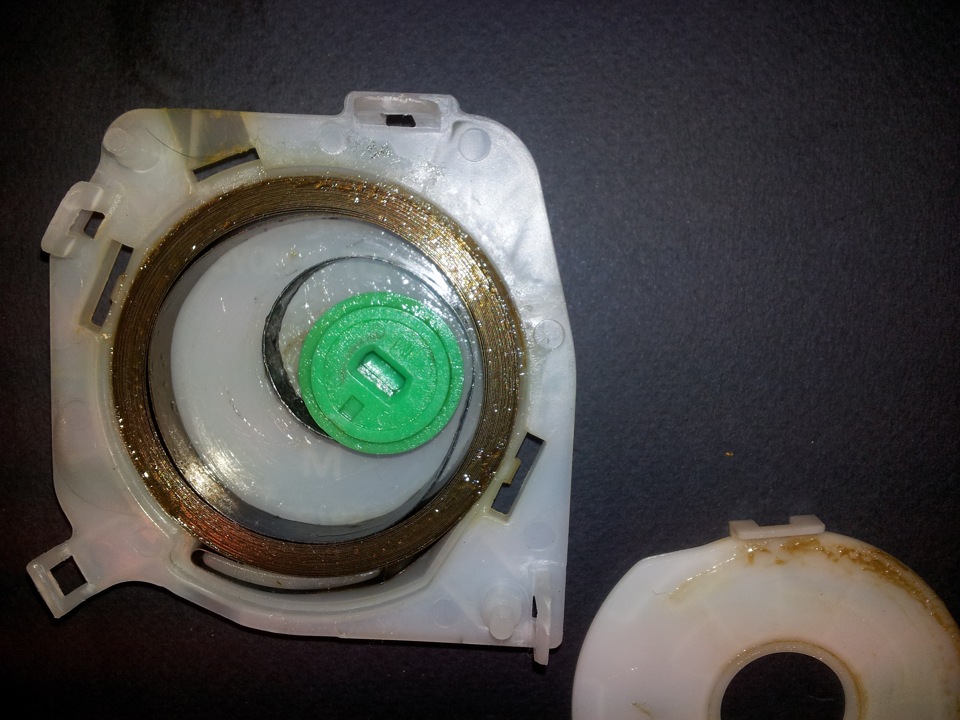

10. Отожмите два фиксатора и снимите крышку с пружинного механизма ремня безопасности.

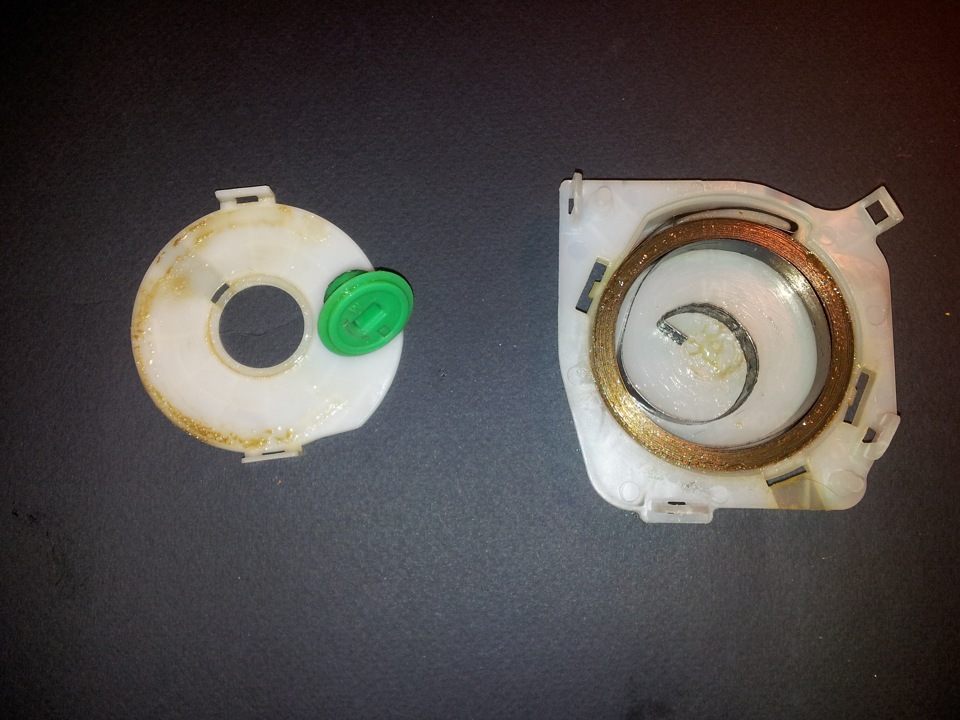

11. Проверьте пружину на наличие деформаций или других повреждений, если все в порядке, то соберите пружинный механизм.
12. Установите пружинный механизм на ремень безопасности.
Примечание:

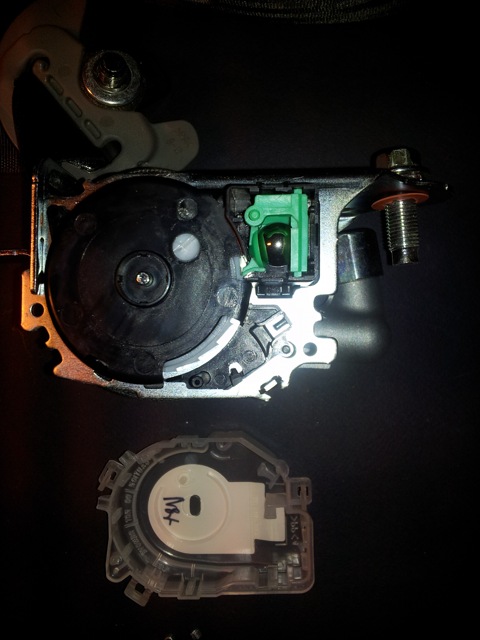

С противоположной стороны находится инерционный механизм, разберите его для проверки работоспособности и отсутствия поломки.

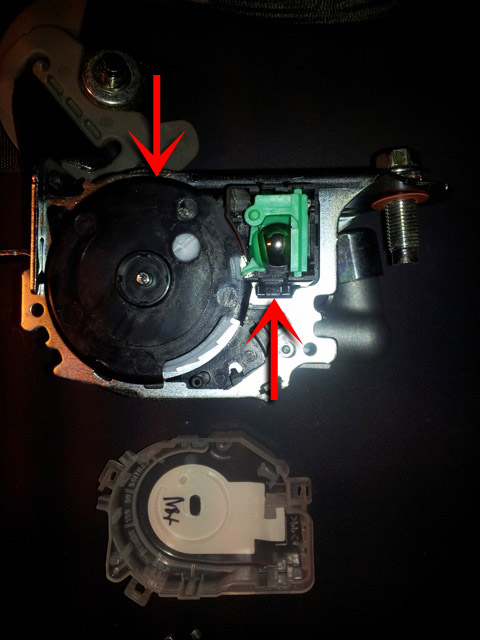

13. Отожмите три фиксатора и снимите крышку.

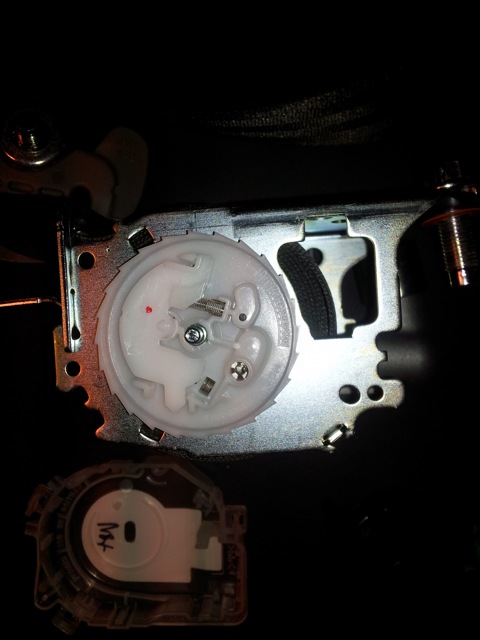

14. Аналогично снимите механизм с шариком.
Примечание:
Проверьте все ли пружинки на месте, работают ли все "собачки".
15. Установите все снятые детали в порядке, обратном снятию.
