Снятие и установка передних ремней безопасности Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 13 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Передний ремень безопасности (при необходимости)
  • Замок ремня безопасности (при необходимости)
  • Механизм регулировки положения ремня по высоте (при необходимости)

Примечание:

В статье показана замена ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

После отсоединения провода от клеммы «минус» аккумуляторной батареи, необходимо подождать не менее одной минуты и, только по истечении этого времени, можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.

Разборка преднатяжителей ремней запрещается.

Не допускается падение катушек ремней с преднатяжителями и попадание в них воды или масла.

Не допускается воздействие на преднатяжители ремней температуры выше 95 °С.

2. Выверните болт нижнего крепления ремня безопасности за сиденьем водителя, снимите болт, дистанционную втулку, шайбу и отведите ремень в сторону.

Расположение болта нижнего крепления ремня безопасности на автомобиле Hyundai Solaris

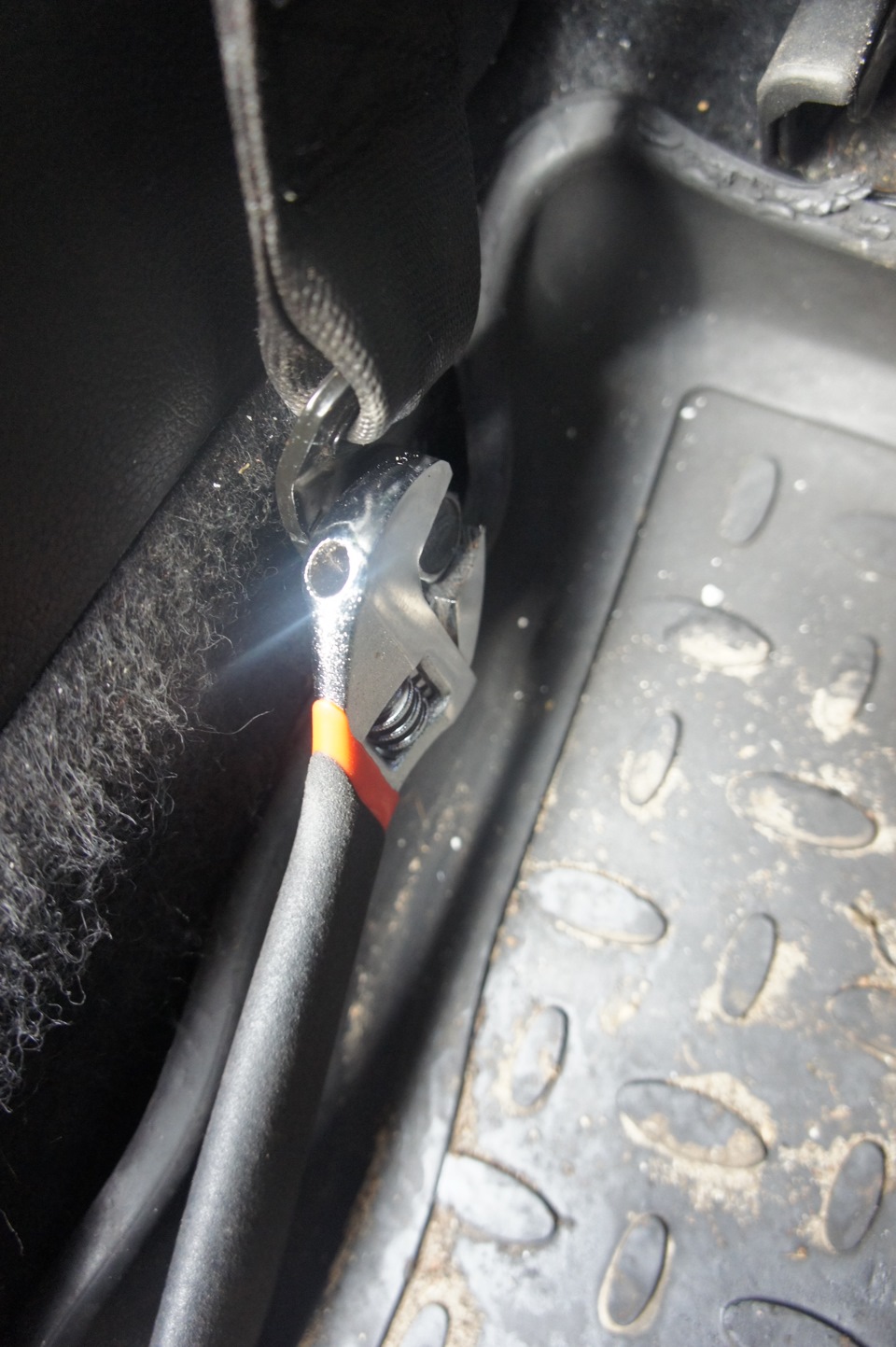

Вывернуть болт нижнего крепления ремня безопасности на автомобиле Hyundai Solaris

3. Снимите нижнюю, и верхнюю части облицовки центральной стойки кузова, выводя пряжки ремня безопасности из проема верхней части облицовки, как описано здесь.

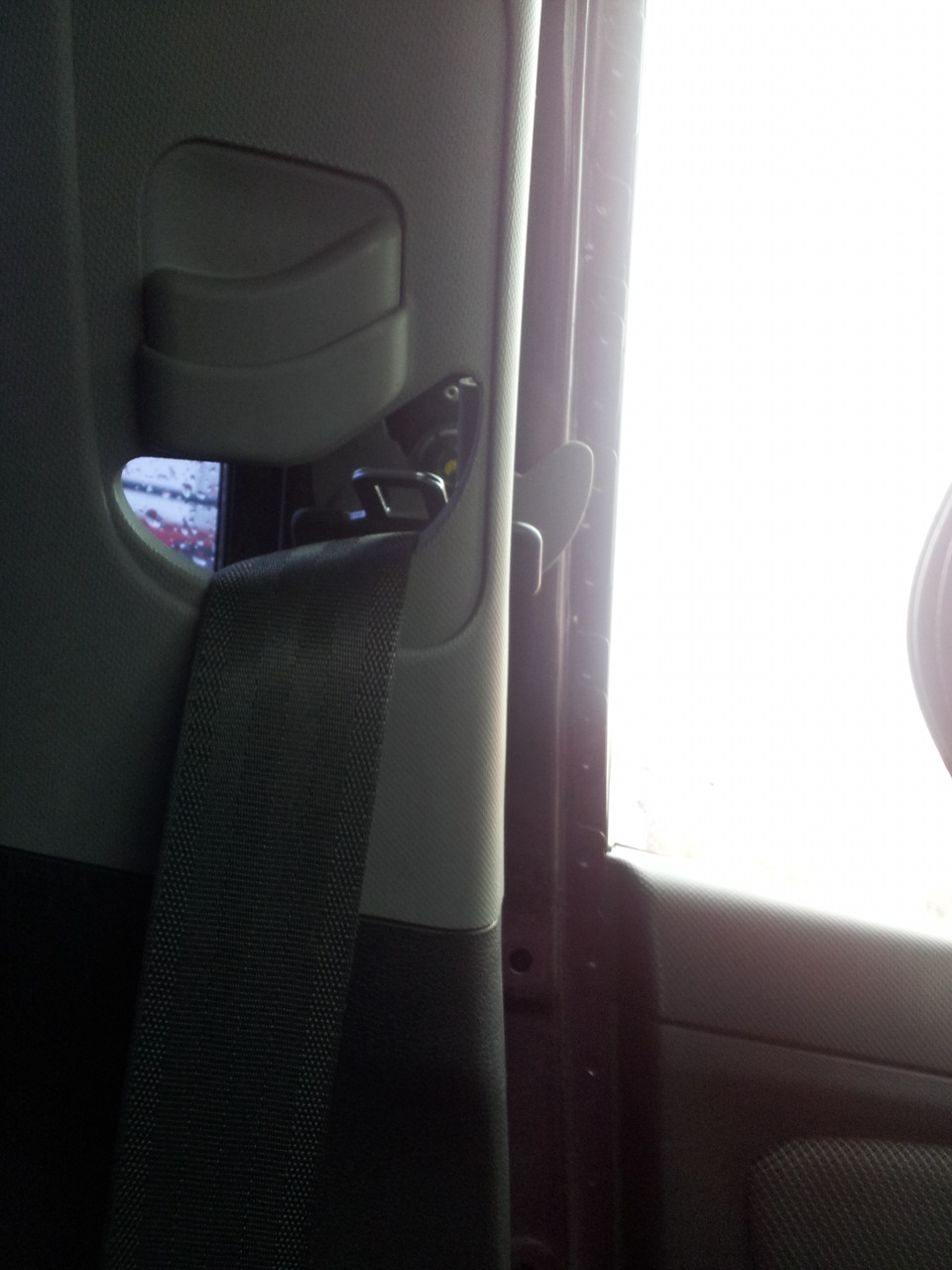

Снять нижнюю, и верхнюю части облицовки центральной стойки кузова на автомобиле Hyundai Solaris

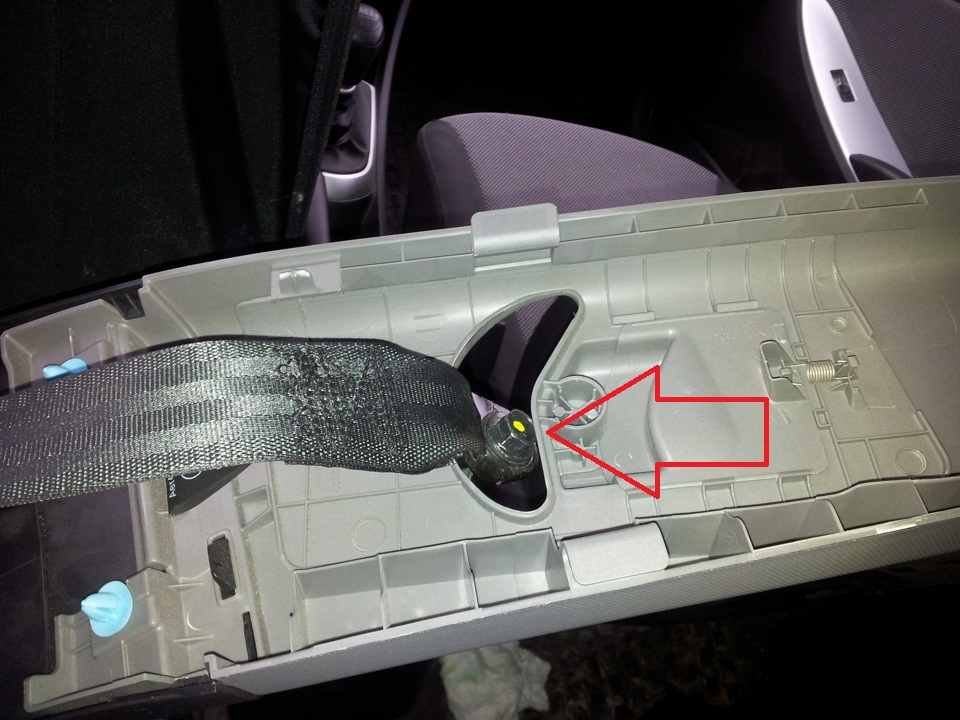

Вывести ремень безопасности из проема верхней части центральной облицовки кузова на автомобиле Hyundai Solaris

4. Выверните болт верхнего крепления ремня безопасности к механизму регулировки положения ремня по высоте и снимите пряжку крепления ремня с механизма регулировки по высоте.

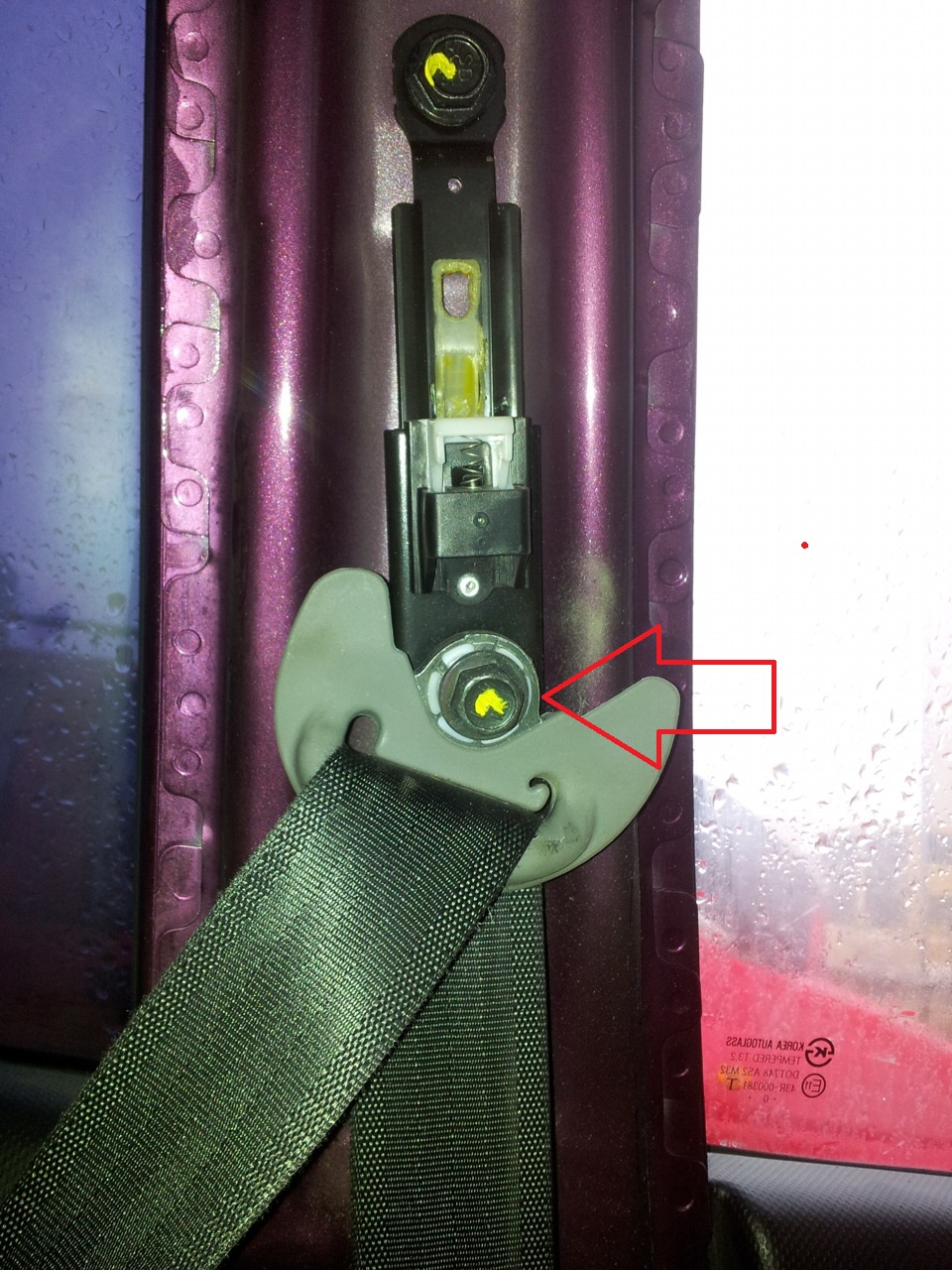

Расположение болта верхнего крепления ремня безопасности к механизму регулировки положения ремня по высоте на автомобиле Hyundai Solaris

5. Подденьте фиксатор колодки проводов преднатяжителя ремня безопасности и отсоедините колодку проводов от преднатяжителя.

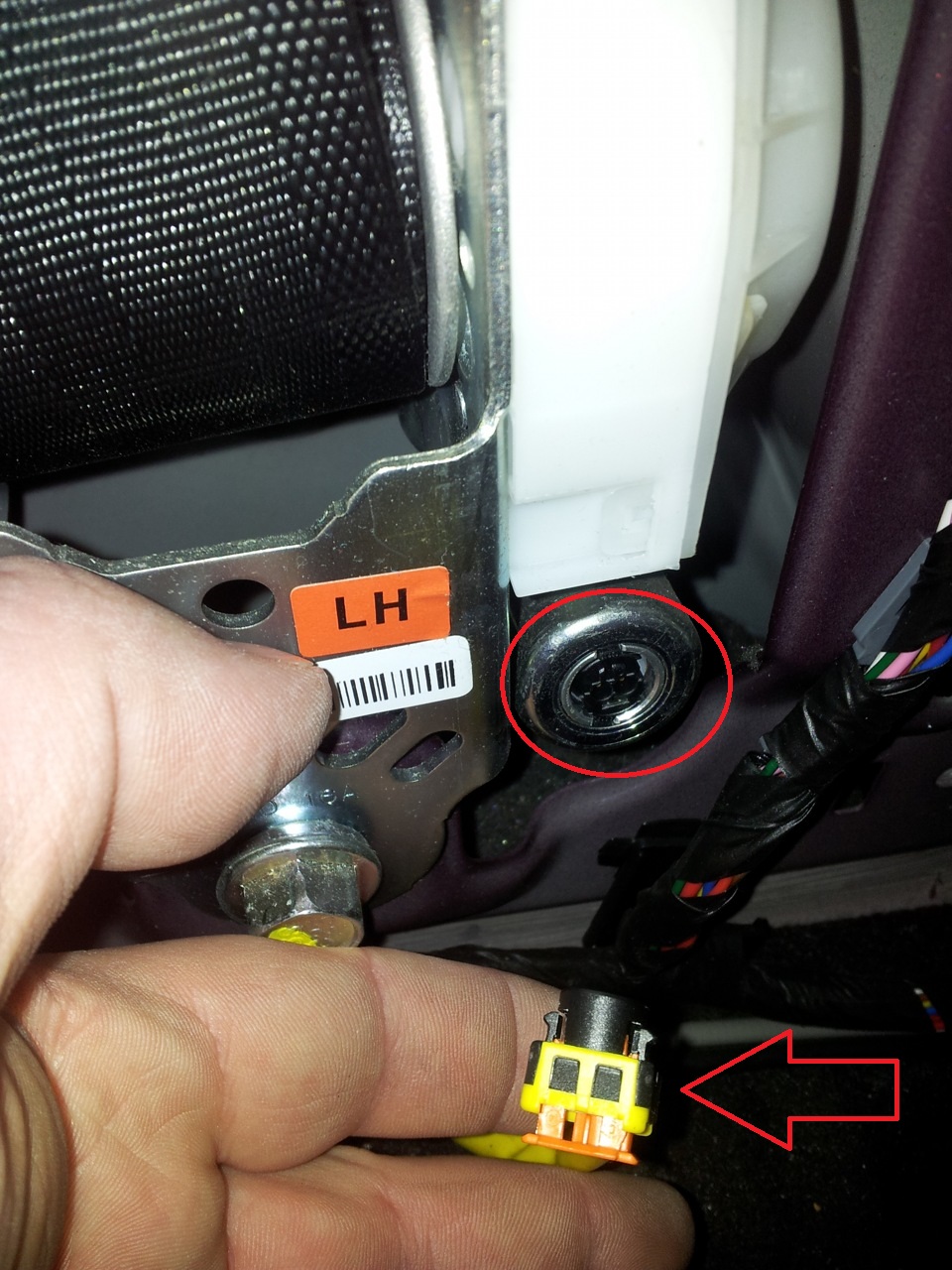

Расположение колодки проводов преднатяжителя ремня безопасности на автомобиле Hyundai Solaris

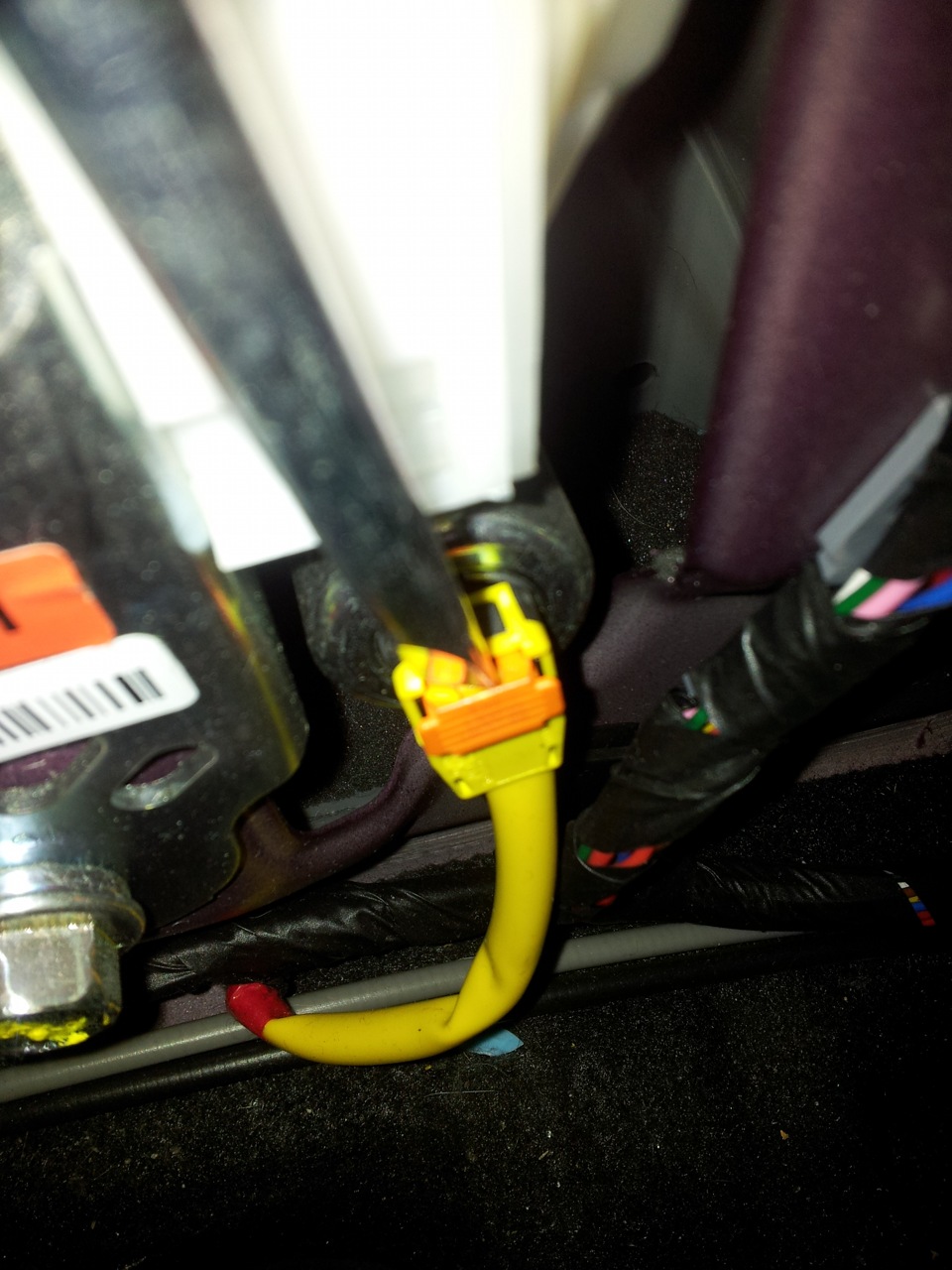

Отсоединить колодку проводов от преднатяжителя ремня безопасности на автомобиле Hyundai Solaris

6. Выверните болт крепления инерционной катушки ремня безопасности к кузову и снимите ремень безопасности.

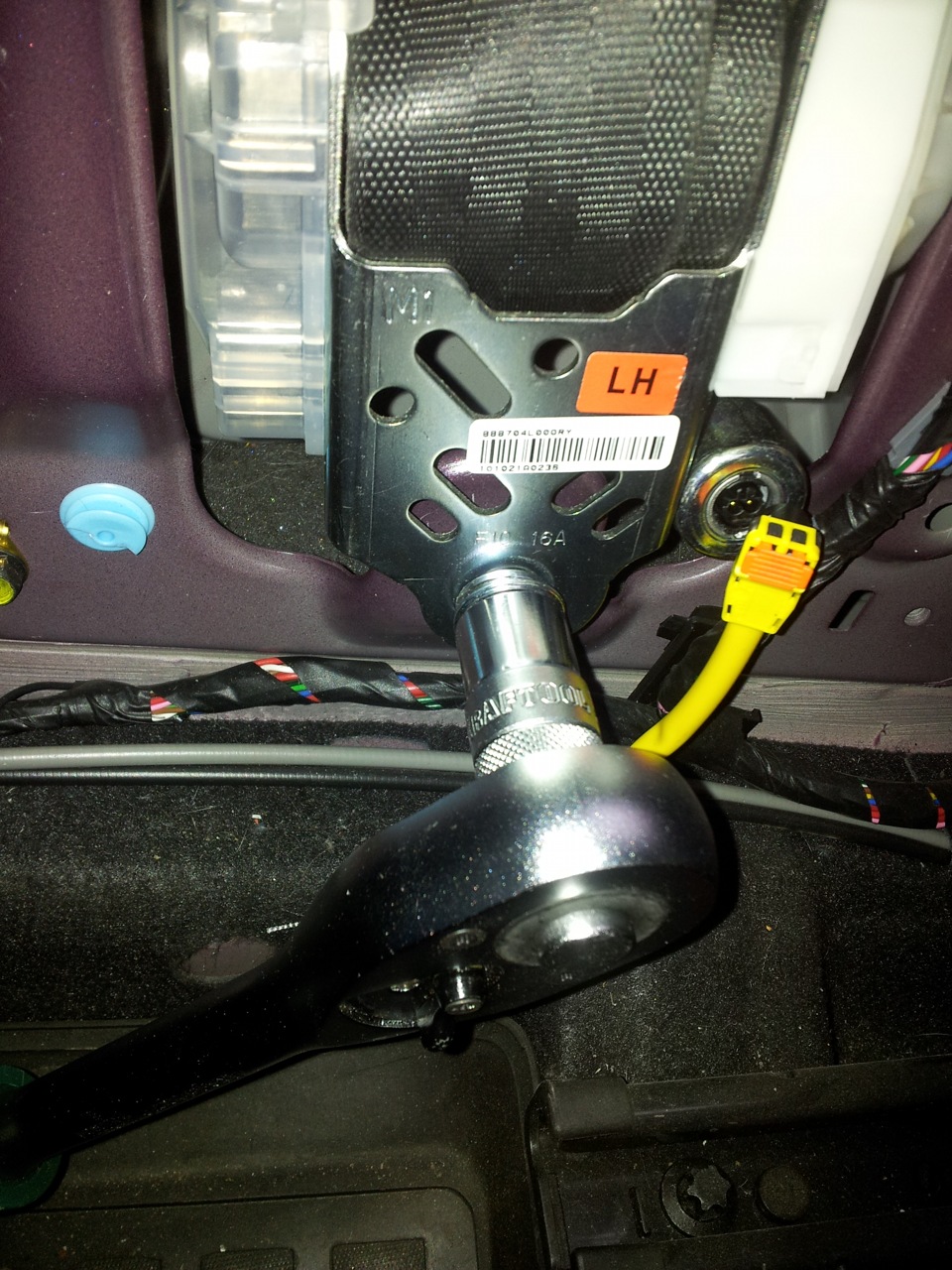

Выверните болт крепления инерционной катушки ремня безопасности к кузову на автомобиле Hyundai Solaris

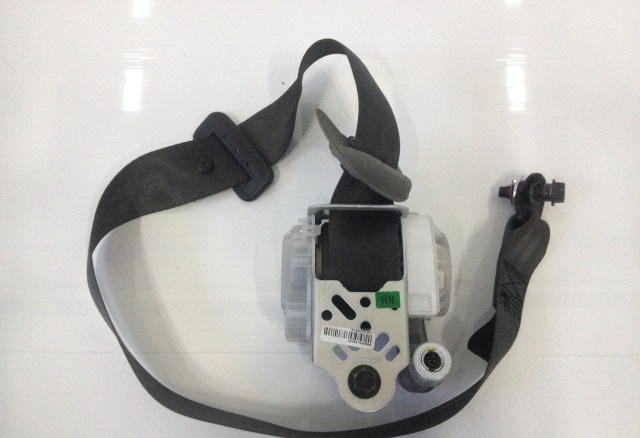

Ремень безопасности на автомобиле Hyundai Solaris

7. При необходимости замены механизма регулировки положения ремня по высоте, выверните два болта его крепления и снимите механизм.

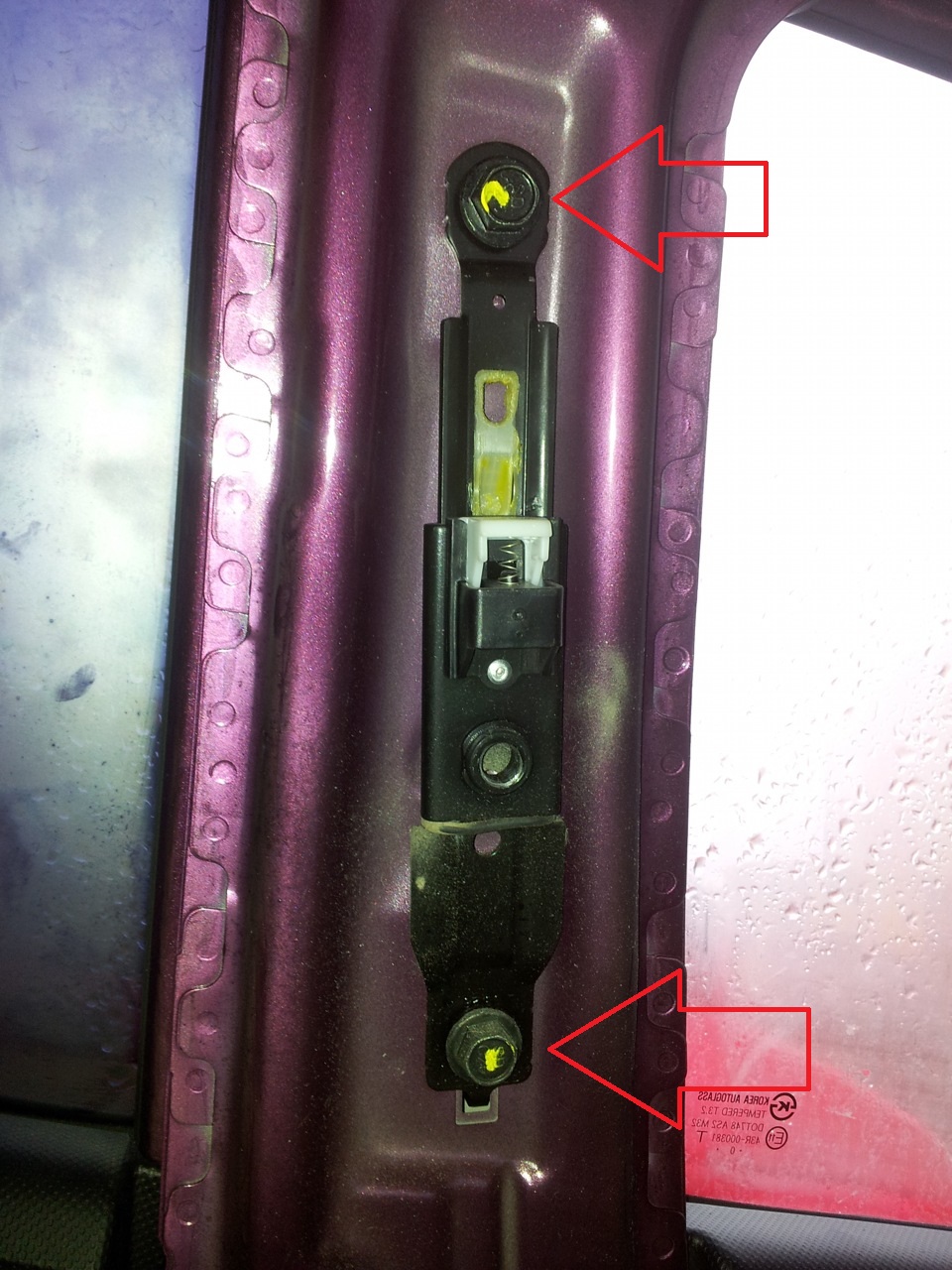

Расположение крепления механизма регулировки положения ремня по высоте на автомобиле Hyundai Solaris

8. При необходимости замены замка переднего ремня безопасности, снимите переднее сиденье, как описано здесь.

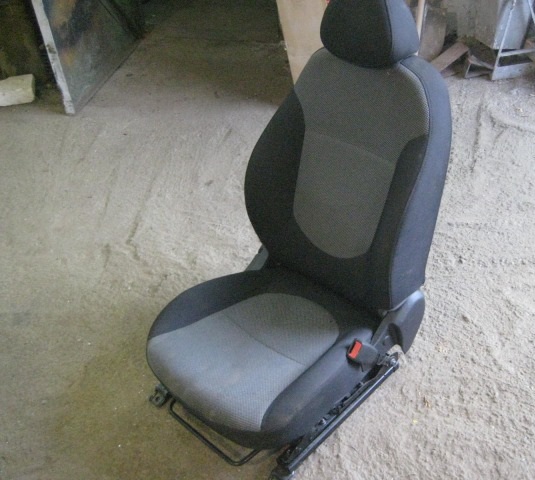

Снять переднее сиденье на автомобиле Hyundai Solaris

9. Разверните держатель, выведите из фиксатора жгут проводов датчика непристегнутого ремня безопасности.

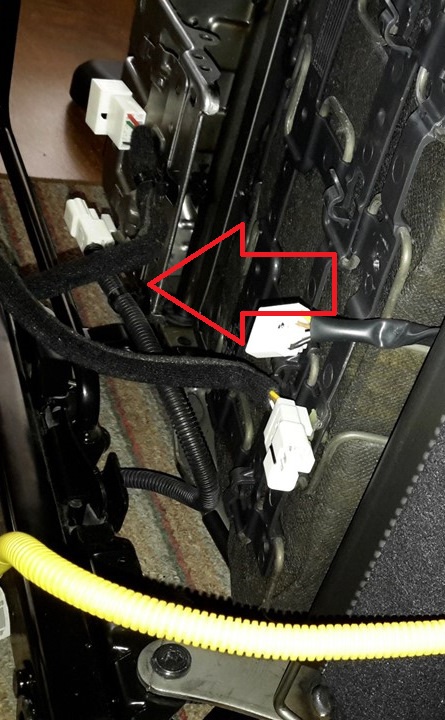

Расположение датчика непристегнутого ремня безопасности на автомобиле Hyundai Solaris

10. Потяните колодку жгута проводов датчика непристегнутого ремня безопасности в сторону (как показано на рисунке) и отсоедините колодку от держателя.

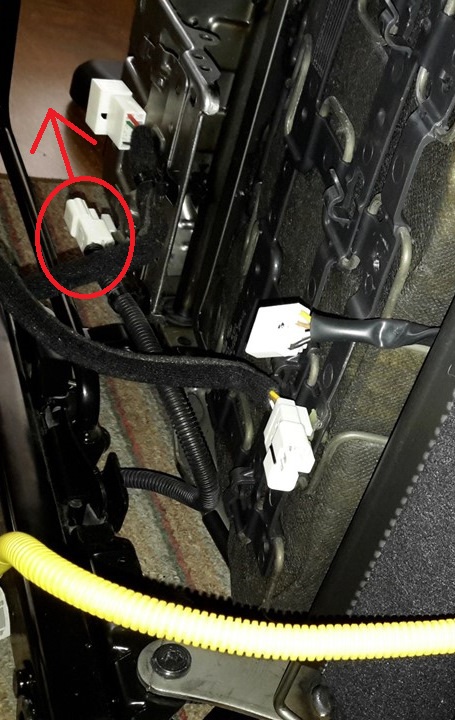

Отсоединить колодку датчика непристегнутого ремня безопасности на автомобиле Hyundai Solaris

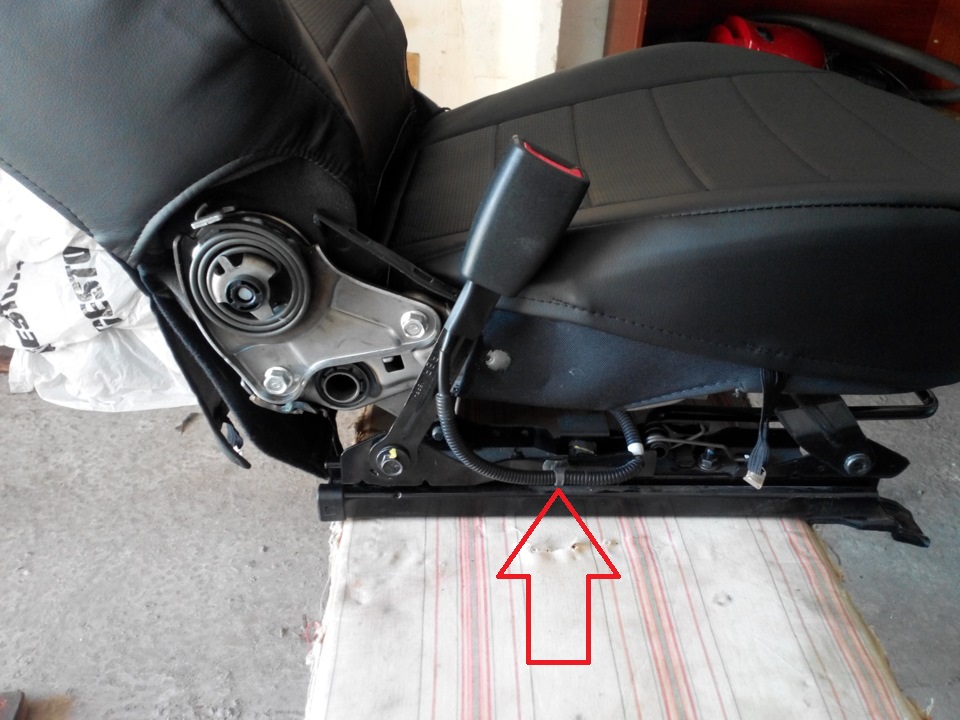

11. Подденьте отверткой держатель жгута проводов датчика непристегнутого ремня и отсоедините жгут проводов от основания сиденья.

Отсоедините крепление проводов датчика непристегнутого ремня от сиденья на автомобиле Hyundai Solaris

12. Выверните болт крепления замка ремня безопасности к сиденью и снимите замок ремня безопасности вместе с подсоединенным к нему жгутом проводов.

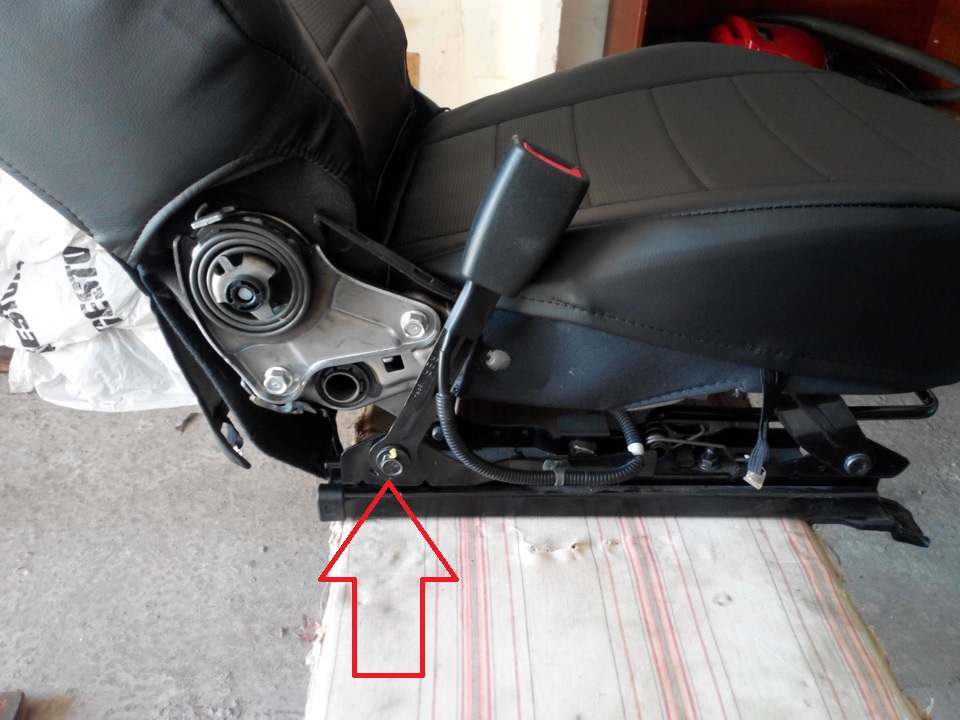

Крепление замка ремня безопасности к сиденью на автомобиле Hyundai Solaris

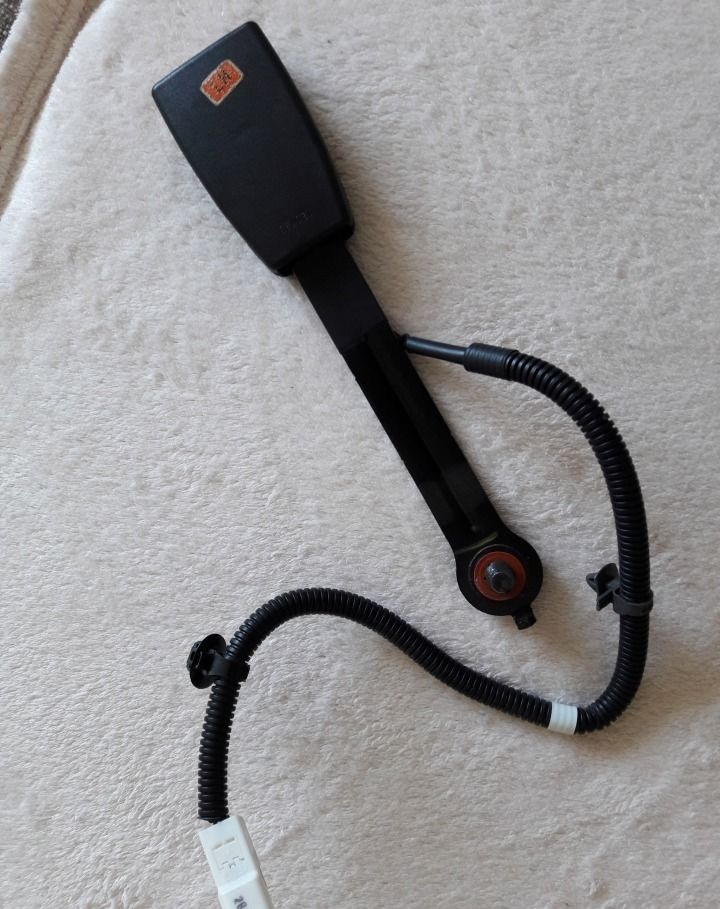

Замок ремня безопасности на автомобиле Hyundai Solaris

Замок ремня безопасности.

13. Установите замок ремня безопасности и все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/
