Замена прокладки головки блока цилиндров Hyundai Solaris

Инструменты:

• Вороток под торцевую насадку 3/4"
• Насадка на вороток 10 мм
• Отвертка плоская средняя
• Динамометрический ключ
• Плоскогубцы
• Линейка
• Щуп плоский

Детали и расходники:

• Головка блока цилиндров
• Прокладка головки блока цилиндров
• Моторное масло
• Болты головки блока цилиндров
• Емкость для слива жидкости

Примечание:

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

1. Снизьте давление в системе питания, как описано здесь.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

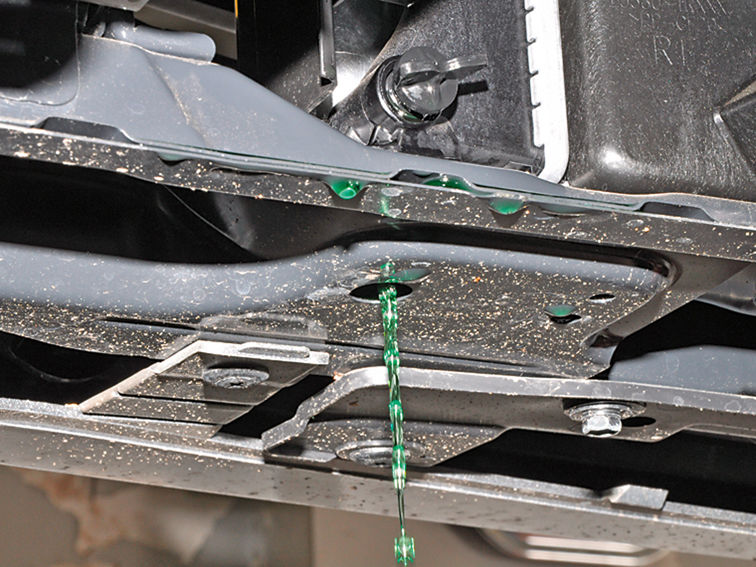

3. Слейте жидкость из системы охлаждения двигателя, как описано здесь.

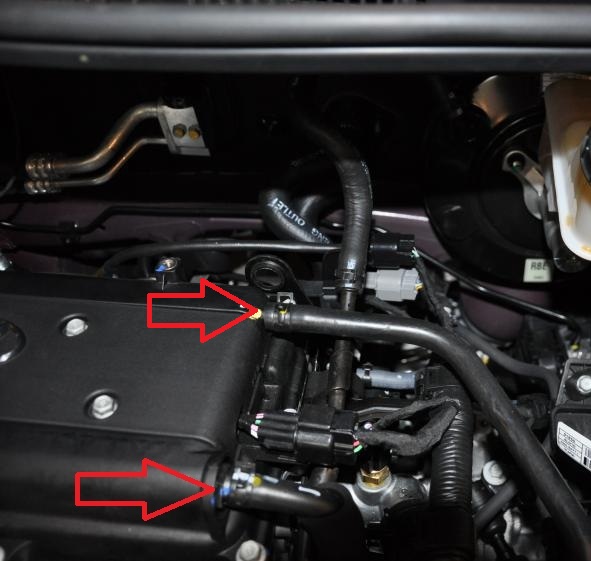

4. Отсоедините шланги системы охлаждения двигателя от соответствующих патрубков, расположенных на головке блока цилиндров.

5. Отсоедините колодки жгутов проводов от выводов системы управления двигателем и электромагнитного клапана системы изменения фаз газораспределения, как описано здесь.

6. Отсоедините катколлектор от головки блока цилиндров, как описано здесь.

7. Отсоедините колодки жгутов проводов от выводов форсунок и отсоедините от топливной рампы магистраль подачи топлива, как описано здесь.

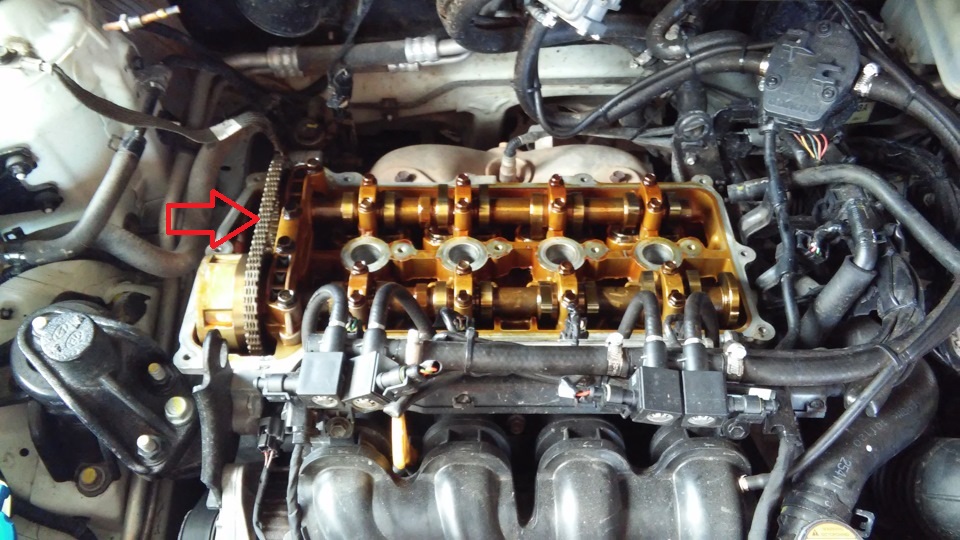

8. Снимите цепь привода газораспределительного механизма с шестерен распределительных валов, как описано здесь.

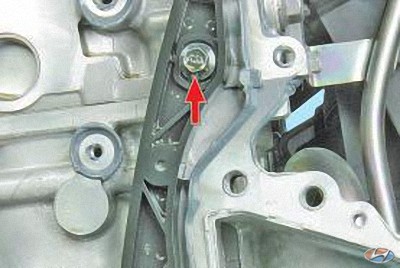

9. Выверните и извлеките болт верхнего крепления успокоителя цепи к головке блока цилиндров.

10. Снимите распределительные валы, как описано здесь.

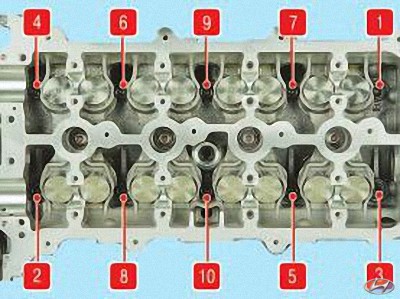

11. Ослабьте затяжку десяти болтов крепления, головки блока цилиндров в порядке, указанном на фото, а затем окончательно выверните болты крепления головки и выньте их вместе с шайбами, а затем снимите головку с блока цилиндров, и прокладку.

Примечание:

Очистите привалочные поверхности головки и блока.​

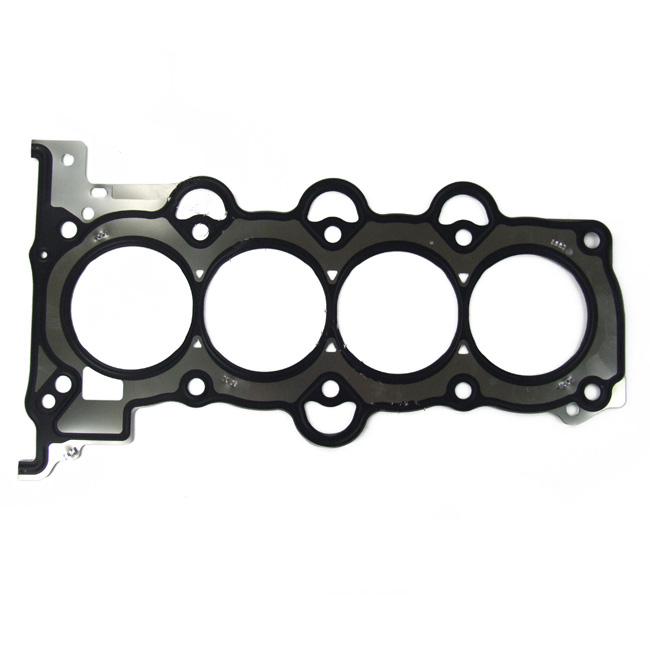

Снятая прокладка головки блока цилиндров.

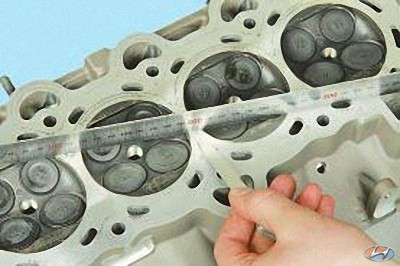

12. Проверьте головку блока на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, потом поперек и по диагоналям, затем щупом измерьте зазор между поверхностью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.

Примечание:

Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего:

• удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;
• обязательно установите новую прокладку головки блока, повторное использование прокладки не допускается;
• смажьте болты моторным маслом;
• замените болты новыми.

​13. Установите все ранее снятые детали и узлы в порядке, обратном снятию.

Примечание:

​Затяните болты в три этапа:

• I этап  – затяните моментом 17,7–21,6 Н·м;
• II этап  – доверните в указанном порядке на угол 90°;
• III этап – доверните в указанном порядке на угол 100°.
