Инструменты:
- Вороток под торцевую насадку 3/4"
- Насадка на вороток 10 мм
- Отвертка плоская малая
- Отвертка крестовая средняя
Детали и расходники:
- Монтажный блок (при необходимости)
Примечание:
Снимаем монтажный блок для замены при выходе его из строя. Показываем снятие монтажного блока в салоне автомобиля. Монтажный блок в моторном отсеке не имеет разъемов для присоединения колодок проводов, провода к нему присоединяются напрямую, поэтому снимать этот блок не рекомендуется.
1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

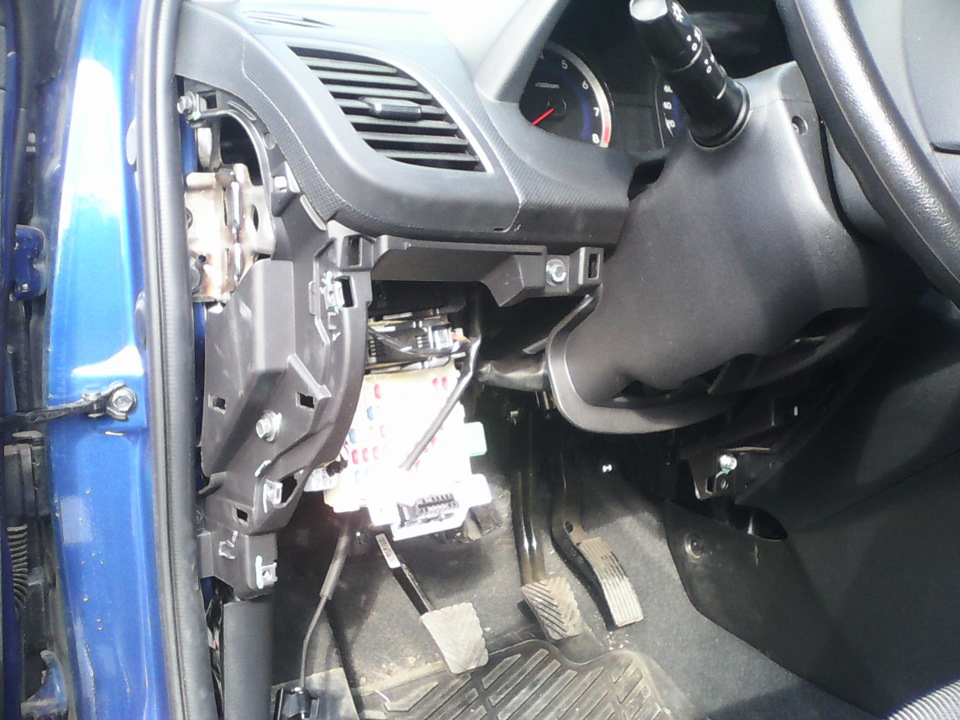

2. Снимаем нижнюю декоративную накладку панели приборов, как описано здесь.

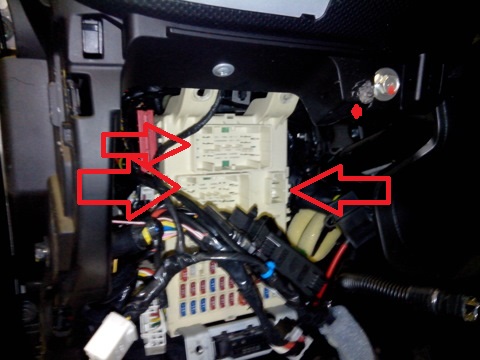

3. Повернув фиксаторы колодок, отсоедините колодки проводов от разъемов монтажного блока.
Примечание:
Разъемы колодок монтажного блока.
4. Нажав отвёрткой на фиксатор с одной стороны диагностического разъема, а затем на фиксатор с другой стороны, вынимаем диагностический разъем из кронштейна монтажного блока.

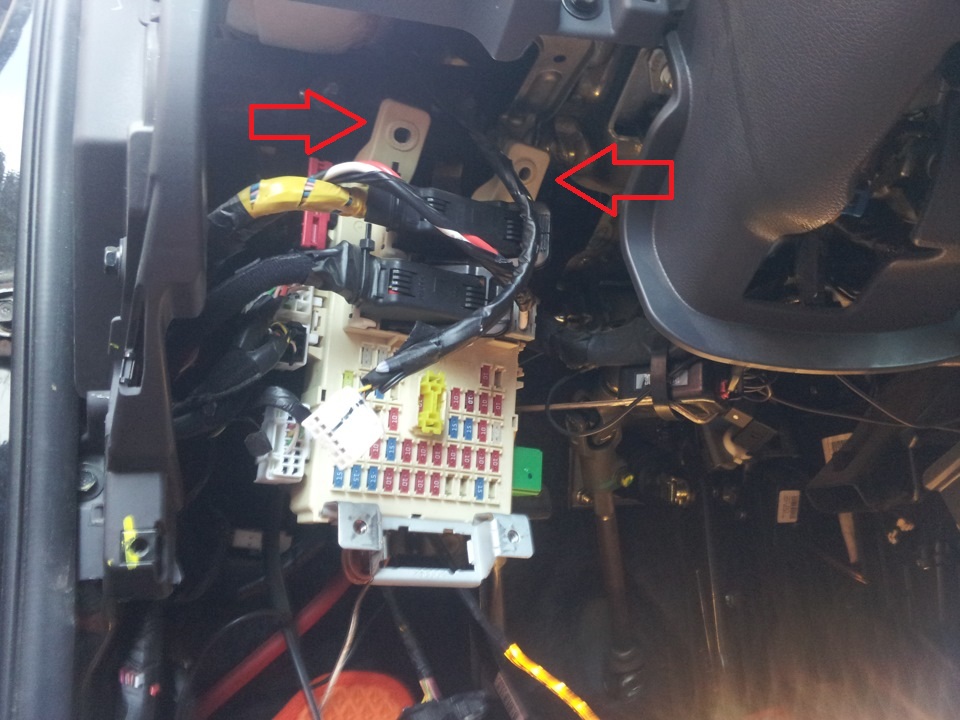

5. Ключом «на 10» отворачиваем две гайки крепления монтажного блока.

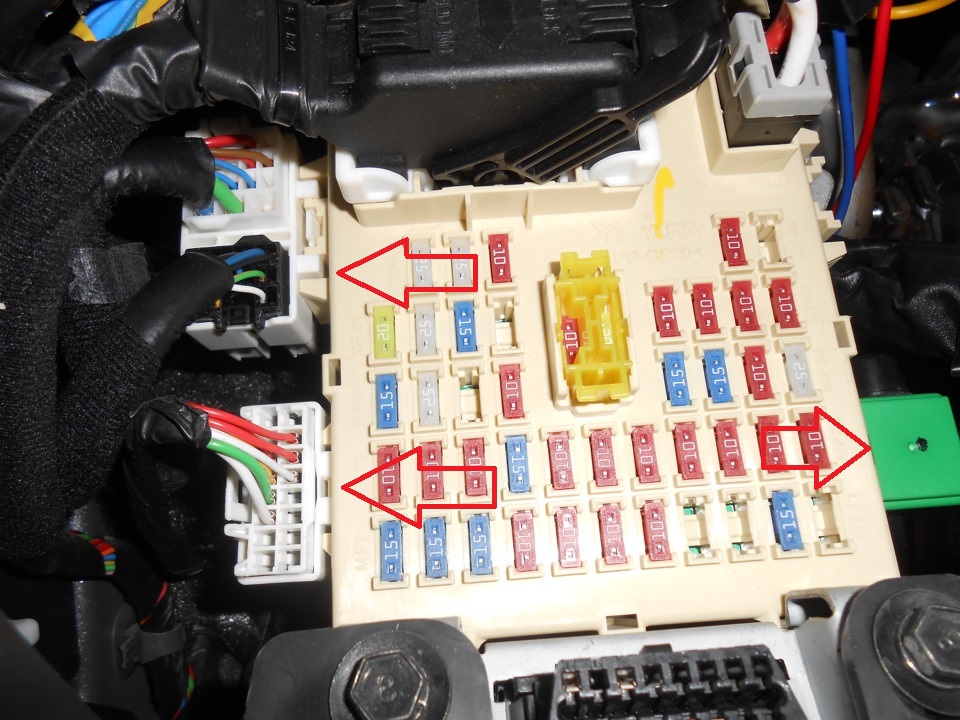

6. Отжав тонкой отвёрткой фиксатор реле сдвигаем и снимаем реле с корпуса монтажного блока, и снимаем с корпуса монтажного блока две колодки проводов и блок перемычек.

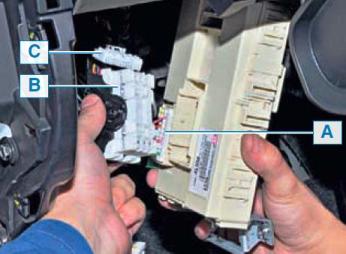

7. Повернув фиксатор колодки, отсоединяем колодку B проводов от разъема, и отсоединяем колодки C и A от разъемов блока, и снимаем монтажный блок.
Примечание:

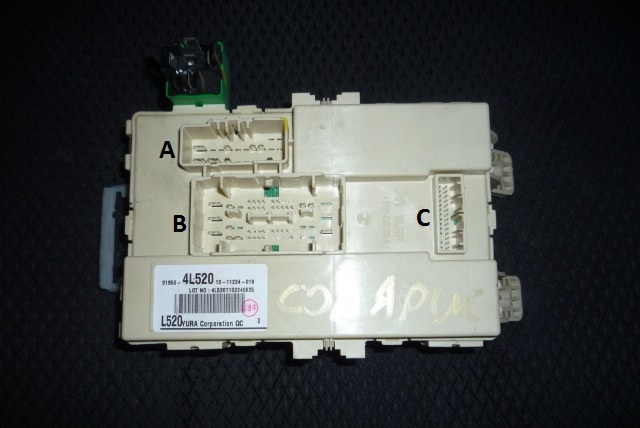

Расположение колодок монтажного блока.

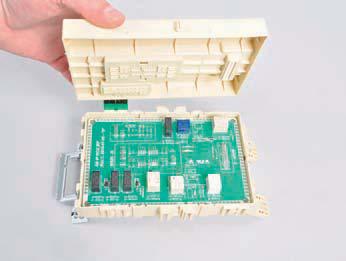

8. Для проверки монтажной платы блока, отвёрткой поочередно отжимаем шесть фиксаторов нижней крышки блока.
9. Снимаем нижнюю крышку монтажного блока.
10. Устанавливаем нижнюю крышку и монтажный блок в обратной последовательности.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
