Снятие блока ABS Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ накидной разрезной 11 мм
  • Гаечный ключ торцевой Г-образный 12 мм
  • Шестигранный ключ 5 мм
  • Плоскогубцы

Детали и расходники:

  • Маркер
  • Резиновые втулки крепления блока ABS
  • Блок ABS

Примечание:

Блок ABS снимаем для замены при выходе его из строя.

1. Снимаем аккумуляторную батарею, как описано здесь.

2. Снимаем электронный блок управления двигателем, как описано здесь.

Снимаем электронный блок управления двигателем на автомобиле Hyundai Solaris

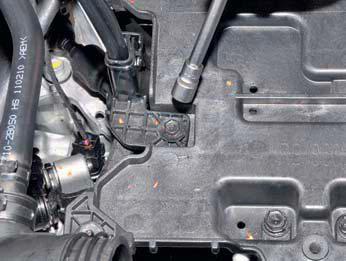

3. Ключом «на 10» отворачиваем болт крепления пластмассового держателя проводов аккумуляторной батареи.

Отворачиваем болт крепления пластмассового держателя проводов аккумуляторной батареи на автомобиле Hyundai Solaris

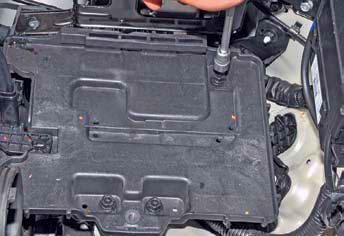

4. Ключом «на 10» отворачиваем четыре болта крепления площадки под аккумуляторную батарею (задний болт на фото не виден).

Отворачиваем четыре болта крепления площадки под аккумуляторную батарею на автомобиле Hyundai Solaris

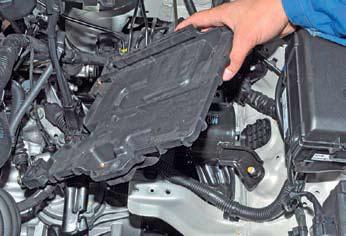

5. Приподнимите площадку аккумуляторной батареи.

Приподнимите площадку аккумуляторной батареи на автомобиле Hyundai Solaris

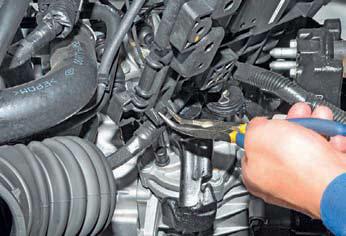

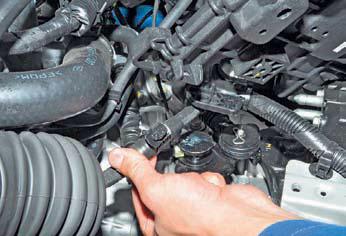

6. Под площадкой аккумуляторной батареи, пассатижами сжимаем фиксатор держателя жгута проводов.

Под площадкой аккумуляторной батареи, пассатижами сжимаем фиксатор держателя жгута проводов на автомобиле Hyundai Solaris

7. Вынимаем держатель проводов из отверстия площадки, снимаем ее.

Вынимаем держатель проводов из отверстия площадки на автомобиле Hyundai Solaris

Примечание:

Перед снятием блока ABS помечаем маркером расположение на нем тормозных трубок.

8. Приподнимите фиксатор колодки жгута проводов.

Приподнимите фиксатор колодки жгута проводов на автомобиле Hyundai Solaris

9. Отсоединяем колодку жгута проводов от блока управления.

Отсоединяем колодку жгута проводов от блока управления на автомобиле Hyundai Solaris

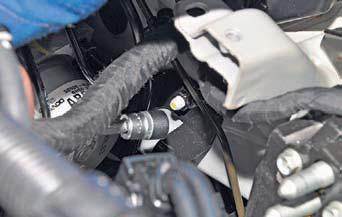

10. Специальным ключом «на 11» для штуцеров тормозных трубок отворачиваем две тормозные трубки, соединяющиеся с главным тормозным цилиндром и четыре трубки, подводящие тормозную жидкость к тормозным механизмам передних и задних колес.

Отворачиваем две тормозные трубки, соединяющиеся с главным тормозным цилиндром и четыре трубки, подводящие тормозную жидкость к тормозным механизмам передних и задних колес на автомобиле Hyundai Solaris

11. Ключом «на 12» отворачиваем гайку крепления кронштейна блока к лонжерону кузова.

Отворачиваем гайку крепления кронштейна блока к лонжерону кузова на автомобиле Hyundai Solaris

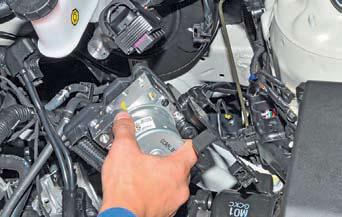

12. Вынимаем блок ABS с кронштейном из моторного отсека.

Вынимаем блок ABS с кронштейном из моторного отсека на автомобиле Hyundai Solaris

Примечание:

Блок ABS крепится к кронштейну через две резиновые втулки. Если втулки потрескались или их резина потеряла эластичность, втулки следует заменить.

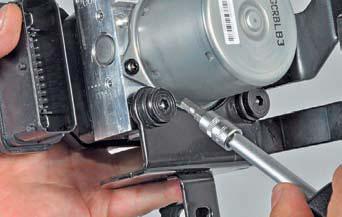

13. Шестигранником «на 5» отворачиваем специальный винт крепления втулки.

Отворачиваем специальный винт крепления втулки на автомобиле Hyundai Solaris

14. Вынимаем специальный винт крепления втулки, после чего извлекаем резиновую втулку.

Вынимаем специальный винт крепления втулки на автомобиле Hyundai Solaris

Примечание:

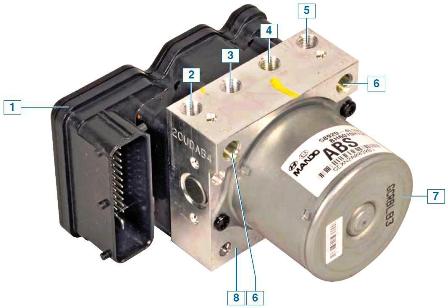

Элементы блока ABS на автомобиле Hyundai Solaris

Элементы блока ABS:

1 – блок управления;

2 – отверстие для подсоединения трубки тормозного механизма правого переднего колеса;

3 – отверстие для подсоединения трубки тормозного механизма левого заднего колеса;

4 – отверстие для подсоединения трубки тормозного механизма правого заднего колеса;

5 – отверстие для подсоединения трубки тормозного механизма левого переднего колеса;

6 – отверстие для подсоединения трубки главного тормозного цилиндра;

7 – насос;

8 – гидравлический модулятор.

14. Устанавливаем блок ABS в обратной последовательности.

15. После установки прокачиваем гидропривод тормозной системы, как описано здесь.
