Замена трубопроводов тормозной системы Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной разрезной 11 мм
  • Отвертка плоская средняя
  • Упоры под колеса «башмаки»
  • Домкрат винтовой
  • Опорные стойки

Детали и расходники:

  • Колпачок клапана выпуска воздуха
  • Трубопроводы тормозной системы

Примечание:

Принципы замены трубопроводов и их соединения со всеми узлами тормозной системы и шлангами одинаковы. Все гайки трубопроводов выполнены под ключ «на 11».

Работа показана на примере трубопровода, соединяющего тормозной шланг с рабочим тормозным цилиндром барабанного тормозного механизма заднего колеса. Остальные трубопроводы снимают практически аналогично, разница только в местах их крепления и крепления держателей на кузове.

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

Установите противооткатные упоры («башмаки») под передние колеса на автомобиле Hyundai Solaris

2. Поднимите заднюю часть автомобиля и установите ее на надежные упоры.

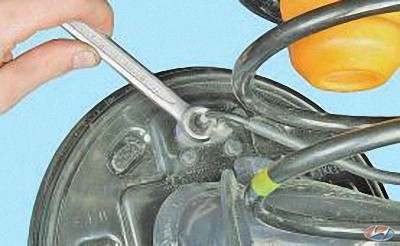

3. Отверните гайку крепления тормозного трубопровода к наконечнику шланга.

Отверните гайку крепления тормозного трубопровода к наконечнику шланга на автомобиле Hyundai Solaris

Примечание:

Для предотвращения вытекания жидкости из тормозного шланга сразу же заглушите его отверстие любым доступным способом.

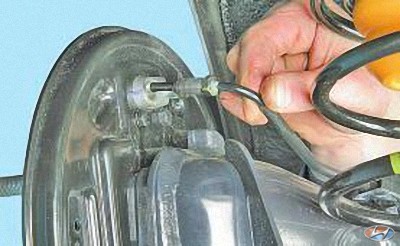

4. Отверните гайку крепления тормозного трубопровода к рабочему тормозному цилиндру.

Отверните гайку крепления тормозного трубопровода к рабочему тормозному цилиндру на автомобиле Hyundai Solaris

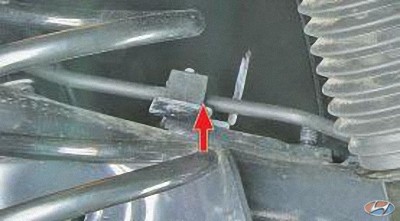

5. Отведите тормозной трубопровод в сторону.

Отведите тормозной трубопровод в сторону на автомобиле Hyundai Solaris

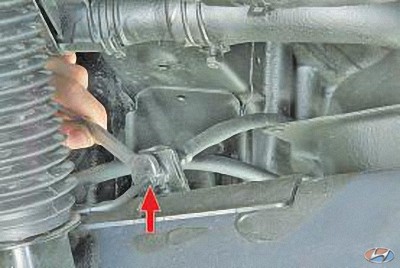

6. Извлеките трубопровод из держателя на балке задней подвески, и снимите трубопровод с автомобиля.

Извлеките трубопровод из держателя на балке задней подвески и снимите трубопровод с автомобиля на автомобиле Hyundai Solaris

7. Аналогично замените остальные трубопроводы тормозной системы.

Примечание:

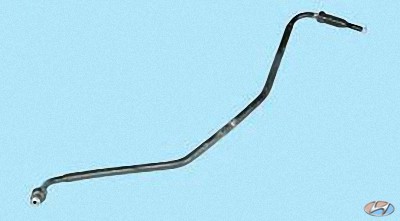

Трубопровод тормозной системы на автомобиле Hyundai Solaris

Снятый трубопровод тормозной системы.

8. Установите новые трубопроводы в порядке, обратном снятию, и прокачайте гидропривод тормозной системы, как описано здесь.

ПОЛЕЗНЫЕ СОВЕТЫ:

Для отворачивания гаек крепления трубопроводов всегда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://hyundaisolaris.org/zamena-truboprovodov-tormoznoj-sistemy.html
