Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Плоскогубцы
Детали и расходники:
- Датчик положения педали тормоза
Примечание:
Датчик положения педали тормоза, совмещенный с выключателем сигналов торможения, закреплен на кронштейне педального узла. Снимаем датчик положения педали тормоза для замены.

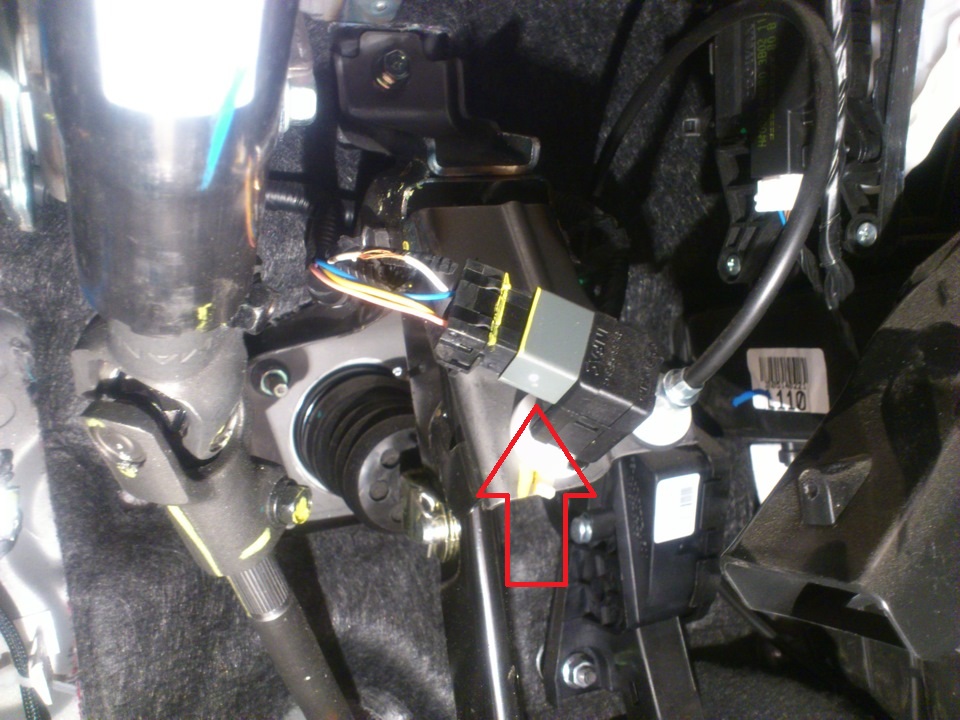

Расположение педали тормоза в салоне автомобиля.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Нажав фиксатор колодки переднего жгута проводов, отсоединяем колодку от разъема датчика.

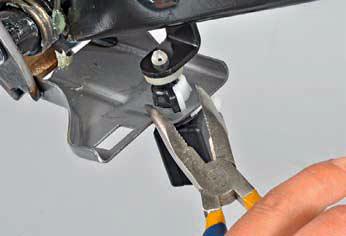

3. Слегка сжав пассатижами два усика держателя датчика, снимаем датчик (для наглядности показано на демонтированном педальном узле).
Примечание:

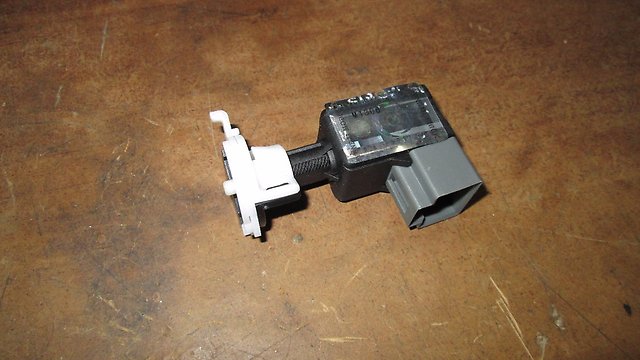

Датчик положения педали тормоза.
4. Вынимаем фиксатор и, повернув, снимаем держатель датчика.
Примечание:
Фиксатор, держатель и датчик положения педали тормоза.
5. Установите датчик в порядке, обратном снятию.
Примечание:
При монтаже датчика вставляем его держатель в отверстие кронштейна педального узла и вводим наконечник датчика в держатель до упора в буфер (полупрозрачный) кронштейна. При этом шток датчика полностью «утонет» в наконечнике. Поворачиваем датчик по часовой стрелке (глядя со стороны корпуса датчика). При этом за счет наклонных выступов на наконечнике датчика он отодвинется от буфера педали на заданное расстояние. В этом положении датчика вставляем в держатель фиксатор.
